Што такое каротажа свідравін

Слова каротажа паходзіць ад французскага carottage, якое, у сваю чаргу, адбылося ад carotte - моркву, якая вельмі падобная на каротажный зонд. Гэта слова ўжываецца для агульнага назвы геафізічнага даследаванні свідравін, якое можа адрознівацца адзін ад аднаго па спосабе правядзення працэдуры.

Менавіта пра гэта і пойдзе гаворка ніжэй, а акрамя таго, вы зможаце ў якасці дадатковага матэрыялу паглядзець тэматычнае відэа ў гэтым артыкуле.

Аб каротажа

Агульныя звесткі

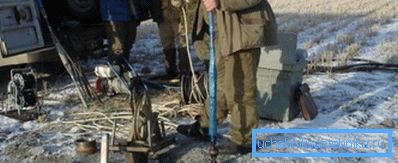

Для таго каб ажыццявіць каротажные працы, у свідравіну, як таго патрабуе інструкцыя, неабходна ўвесці геафізічныя зонд, у якім знаходзіцца ўсё неабходнае для даследавання абсталяванне. Якая атрымліваецца інфармацыя тут, як правіла, перадаецца двума спосабамі - адна з частак адразу перадаецца на паверхню пры дапамозе геафізічнага кабеля - ён жа з'яўляецца і злектропроводником, і апорным элементам, і каналам перадачы дадзеных. Яшчэ адна частка атрыманай інфармацыі пішацца ў памяць самога зонда і яе можна атрымаць толькі пасля здабывання апошняга на паверхню. (Гл. Таксама артыкул Як уладкаваць свідравіну сваімі рукамі.)

Шэраг тэхнічных прычын абумоўліваюць атрыманне інфармацыі - яна збіраецца ў той час, калі зонд рухаецца па свідравіне знізу ўверх на малой хуткасці. Такі метад дазваляе прыладзе перасоўвацца раўнамерна, у той час як пры руху ўніз ён можа папросту затрымацца ў свідравіне і якая атрымліваецца інфармацыя атрымаецца скажонай.

Хаця ўсё-такі некаторыя параметры запісваюцца менавіта пры яго апусканні, але ў любым выпадку радыус зоны даследаванняў застаецца невялікім - ад некалькіх сантыметраў, да некалькіх метраў.

У тых выпадках, калі зонд рухаецца занадта хутка, а гэта, як правіла, адбываецца пры яго спуску, ён няздольны выразна зарэгістраваць нават вялікія анамаліі ў навакольных яго пластах. А вось залішне малая хуткасць руху, што можа адбывацца пры ўздыме, значна павялічвае час правядзення каротажа, а значыць, павялічваецца і яго кошт.

Праблема такога метаду складаецца ў тым, што сама свідравіна ніколі не бывае ідэальна роўнай і яе дыяметр зменлівы, таму для замеру бягучай глыбіні выкарыстоўваюць некалькі спосабаў.

1. Пры дапамозе лакатара муфт (ЛМ) ёсць магчымасць вызначыць лік злучэнняў, а значыць, і колькасць труб, апушчаных у свідравіну. Такім чынам, падлічыўшы іх агульную даўжыню, можна вызначыць памер заглыбленне.
2. Таксама на геафізічнай кабелі ёсць магнітныя пазнакі, якія размешчаны праз кожныя 10 м і кожная дзясятая з іх (праз 100 м) робіцца двайны. Колькасць метак вылічаецца спецыяльным лічыльнікам.

Заўвага. На першы погляд абодва метаду ледзь не ідэальныя, але практыка паказвае, што лакатар можа прапусціць адну або некалькі пазнак, сапраўды гэтак жа, як лічыльнік прапускае магнітныя пазнакі. Але пры супастаўленні дадзеных з двух прыбораў карціна атрымліваецца больш дакладнай.

Як ужо адзначалася вышэй, на паказанні зонда, дакладней на іх правільнасць будзе ўплываць сама свідравіна, а гэта:

• Сцены свідравін з металу, такім чынам, магнітныя замеры атрымліваюцца скажонымі. Таксама метал, з'яўляючыся цудоўным правадніком, абцяжарвае электрычнае сканаванне і перашкаджае даследаванню затрубного прасторы.
• Паколькі свідравой раствор, якога ў свідравіне застаецца досыць шмат, змяшчае ваду, а там, адпаведна, ёсць атамы хлору і вадароду, то гэта істотна абцяжарвае праверку на водородосодержание нафты.

Заўвага. У залежнасці ад метаду і характару даследавання можа ўзнікнуць неабходнасць альбо наблізіць зонд да сценкі свідравіны, альбо ўсталяваць яго па цэнтры. Такое цалкам магчыма ажыццявіць пры дапамозе рысор, якія мантажнікі усталёўваюць сваімі рукамі па меры неабходнасці. Так, для цэнтральнага размяшчэння неабходна чатыры рысоры, раўнамерна якія падпіраюць прылада з усіх бакоў, у той час як для прыціскання зонда да сценкі досыць усяго адной рысоры.

метады

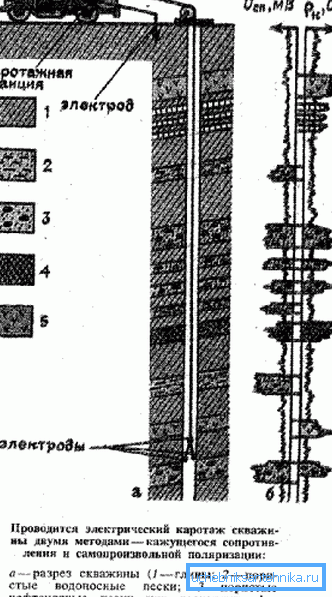

Зараз мы звернем увагу на некаторыя асноўныя віды каротажа свідравін, якія ўжываюцца ў прамысловасці і будаўніцтве. Перш за ўсё, гэта электрычны спосаб, які падзяляецца на групы. (Гл. Таксама артыкул Віды сістэмы ачысткі вады з свідравіны.)

Самым распаўсюджаным можна назваць метад КС (ўяўнага супраціву) - гэта аналаг электропрофилирования ў электроразведке. Вельмі падобны на яго микрокаротаж, дзе зонды невялікага памеру ўшчыльную прыціскаюцца да сценкі свідравіны.

Метадам резистивиметрии можна замяраць ўдзельны электрычны супраціў той вадкасці, якая знаходзіцца ў свідравіне на дадзены момант. Гэта можа быць нафту, пластовых флюіды, свідравыя растворы і грунтавыя вады.

Для вертыкальнай электрычнай разведкі ўжываецца бакавое каротажное зандаванне (БЗК). Таксама існуе бакавой і микробоковой каротажа - БК і МБК адпаведна.

Хацелася б звярнуць увагу на метады ядзернага даследаванні, назвы якіх, як правіла, складаюцца з трох літар. Першая з іх паказвае на выгляд выпраменьвання, які ўжываецца ў дадзенай сітуацыі (Г - гама і Н - нейтронаў), другая паказвае тып адказ выпраменьвання, таму літара захоўваецца і трэцяя класіфікуе вобласць ужывання (А - аналіз, Да - каротажа, М - агульны метад, О - апрабаванне). У тых выпадках, калі ёсць чацвёртая літара, то гэта ўжо паказвае на мадыфікацыю. (Гл. Таксама артыкул свідравін адаптар: як выбраць і ўсталяваць.)

заключэнне

Любы видеокаротаж свідравін падзяляецца на два спосабу - наземны і падземны, прычым абодва даследаванні, заўсёды дапаўняюць адзін аднаго, але ўсё-ткі, сярод іх можна вылучыць асноўныя метады - электрычны і ядзерны. Гэта дазваляе ўсталяваць не толькі глыбіню залягання пласта аж да сантыметра, але таксама і характар ​​яго змянення.
