Схема падлучэння свідравіны помпы: некалькі альтэрнатыўных

08-06-2018
Водазабеспячэнне

У электроншчыкаў ў ходу знакамітая прыказка: «Электроніка - навука аб кантактах». Можна з досыць вялікай доляй супадзення сказаць, што вадаправодныя сістэмы таксама падпарадкоўваюцца гэтаму сцвярджэнню.

Тут таксама вельмі шмат залежыць ад якасці злучэнняў і стану трубаправодаў. У той жа час ёсць і адно істотнае адрозненне - калі вы збіраецеся рэалізаваць схему падлучэння свідравіны, то абавязаны ведаць, хоць бы ў агульных рысах, як прынцыпы ўладкавання самой свідравіны, так і тып і прылада выкарыстоўваецца помпы.

На фота і малюнку свідравін помпа погружной тыпу - самы распаўсюджаны варыянт пры працы на вадзяных свідравінах (фота «А», гл. Апісанне ў тэксце)

Пераканайцеся, што вадаправоды таксама падпарадкоўваюцца навуцы аб кантактах

Схема мантажу свідравіны помпы складаецца з вялікай колькасці злучэнняў, ад якіх шмат у чым залежыць якасная праца ўсёй сістэмы

Такім чынам, разбяром, якія помпы ў нашым распараджэнні наогул згодна з іх канструкцыі:

  • гарызантальны або вертыкальны - у залежнасці ад арыентацыі восі кручэння рабочага вала;
  • з выноснымі або ўнутранымі апорамі;
  • з восевым або бакавым уваходам вады;
  • аднаступенны або шматступенны - у залежнасці ад колькасці прыступак падачы вады;
  • секцыйны - кожная прыступка мае раз'ём ў тарцы;
  • з кантавым або восевым раздымам;
  • з ахоўным пакрыццём ўсярэдзіне або без;
  • погружной - яго месца размяшчэння ніжэй за ўзровень вады;
  • полупогружных - само прылада ніжэй за ўзровень вады, а рухавік - вышэй;
  • самовсасывающий - вырабляе аўтаматычнае і самастойнае запаўненне падводзячага трубаправода;
  • рэгуляваны - здольны самастойна рэгуляваць аб'ём падачы вады;
  • герметычны - выключаецца кантакт вады з атмасферай.
Свідравіны помпы - няпоўны асартымент

Існуюць і іншыя канструктарскія характарыстыкі, але ўжо, мяркуючы па прадстаўленым разнастайнасці канструктарскіх рашэнняў, можна зрабіць выснову, што рынак прапануе велізарную колькасць помпаў для атрымання вады з свідравін.

Але часцей за ўсё выкарыстоўваюцца:

  • вертыкальныя - яны выдатна падыходзяць для разгляданай сферы ўжывання;
  • манаблочныя - тут патрэбна прастата, улічваючы ўзровень прымешак;
  • з ўнутранымі апорамі;
  • з восевым уваходам - ​​таксама згодна канфігурацыі обсадной трубы;
  • одноступенчатую - па прынцыпах прастаты;
  • з кантавым раздымам;
  • з ужываннем ўнутранай абароны паверхняў;
  • погружные, і,
  • герметычныя.

погружной

Адна з самых вядомых схем погружной помпы прадстаўлена на фота «А».

тут:

  • A - помпавая частка;
  • B - фільтр;
  • C - электрарухавік;
  • D - трубавая разьба ў 1 цаля;
  • E - скрынка кандэнсатараў;
  • F - дадзеная мадэль мае максімальны ўнутраны дыяметр корпуса ў 105 мм.

Электроподключение

Прынцыповая электрасхема падлучэння такога помпы мае выгляд:

  • A - награвальнік вады;
  • B - акумулюе бак на 40-50 літраў;
  • C - рэле ціску - для абароны ад залішняга ціску;
Прынцыповая электрычная схема падлучэння помпы для свідравіны (гл. Апісанне ў тэксце)
  • D - фільтр грубай ачысткі;
  • E - размяшчэнне прылады ў свідравіне;
  • F - трубаправод гарачай вады ў хату;
  • G - трубаправод халоднай вады ў хату.

Карысны савет! Раім канкрэтныя спосабы падлучэння набываць у адпаведных вытворцаў. Адрозненні могуць заключацца ў параметрах сеткі падлучэння і неабходнасці ўстаноўкі дадатковых засцерагальнікаў.

Поўныя схемы падлучэння

Сістэм падлучэння існуе некалькі. Ўяўляем некаторыя з іх, найбольш тыповыя.

Падключэнне з выкарыстанне кесонаў камеры

Калі вы вырашылі зрабіць кесонаў камеру, то прыступайце да гэтага на самым апошнім этапе абсталявання свідравіны.

Пры гэтым поўнае падлучэнне будзе мець такі выгляд:

  • A - кесонаў камера;
  • B - пастаянны ўзровень вады;
  • C - страховочный трос;
  • D - помпа;
  • E - датчыкі сухога ходу - звярніце на гэтыя вельмі карысныя дапаможныя элементы сістэмы, ставяцца яны не часта, але часам бываюць незаменныя пры аналізе ходу работы;
  • F - обсадная труба свідравіны;
  • G - электракабель сістэмы кіравання;
Першы з магчымых варыянтаў падлучэння - з кесонаў (гл. Апісанне ў тэксце)
  • H - панэль кіравання;
  • I - рэле ціску - яшчэ адзін важны які кантралюе сістэму элемент;
  • J - штуцэр на пяць уваходаў;
  • K - агаловак трубы - на дбайную кампаноўку і стан оголовка раім звярнуць асаблівую ўвагу;
  • L - кран зліву вады, як элемент ахоўнай сістэмы;
  • M - гідраакумулятар;
  • N - манометр - ведаць ціск у сістэме неабходна пастаянна;
  • P - свідравін фільтр - асаблівасць дадзенай схемы - фільтр ўжо на выхадзе з сістэмы;
  • Q - зваротны клапан.

Падключэнне з упорам на гідраакумулятар

Звярніце ўвагу, на наступным малюнку фільтр усталяваны пасярэдзіне і карыстаецеся абарона ад замярзання вады:

  • 1 - агаловак свідравіны;
  • 2 - элекрокабель;
  • 3 - ацынкаваная труба - абарона ад карозіі вельмі важная для прылад падобнага роду;
  • 4 - страховочный трос;
  • 5 - герметычная кабельная муфта;
  • 6 - адаптар;
  • 7 - труба;
  • 8 - кабельныя сцяжкі;
  • 9 - зваротны клапан;
Схема падлучэння з гідраакумулятарам (гл. Апісанне ў тэксце)
  • 10 - ніпель;
  • 11 - Свідравіна помпа;
  • 12 - абарона ад замярзання;
  • 13 - запорный кран;
  • 14 - трайнік;
  • 15 - магістральны фільтр;
  • 16 - перахаднік;
  • 17 - блок электроннай аўтаматыкі;
  • 18 - праводка;
  • 19 - гідраакумулятар.

Лімітавае ўвагу на фітынгі

Яшчэ адна варыянт дэманструе самае дбайнае стаўленне да ўсёй злучальнай сістэме, нагадваючы, што трубаправоды - таксама навука аб кантактах.

Звяртаем увагу на які выкарыстоўваецца датчык працоўнага і «сухога» стане:

  • A - становішча датчыка пры працоўным становішчы помпы, калі ў канале дастаткова вады;
  • B - агаловак свідравіны;
  • C - гарызанталь верхняга ўзроўню грунту;
  • D - награвальнік вады;
  • E - гідраакумулятар;
  • F - агульная глыбіня;
  • G - дынамічны, пастаянна змяняецца ўзровень;
  • H - мінімальная адлегласць ад краю прылады да дна свідравіны;
Падрабязны разбор самых нагружаных фітынгавых зон (гл. Апісанне ў тэксце)
  • I - становішча датчыка, калі адбываецца аварыйнае спыненне работы з прычыны недахопу вады, «сухі» рэжым;
  • J - становішча зваротнага клапана, звяртаем увагу на сістэму фітынгаў;
  • K - погружной помпа з паплаўком;
  • L - злучальная муфта;
  • M - штуцэр на 5 выхадаў;
  • N - манометр;
  • P - рэле ціску;
  • Q - шаравой кран;
  • R - фільтр папярэдняй ачысткі.

Падключэнне павярхоўнага помпы

Ўяўляем і падлучэнне павярхоўнага помпы:

  • 1 - сістэма кіравання;
  • 2 - сеткавы шнур і відэлец;
  • 3 - сеткавы шнур і разетка;
  • 4 - аўтаматычны выключальнік - абавязковы элемент для абароны ад перагрузак і захавання, тым не менш, сістэмы ў працоўным стане;
  • 5 - сеткавая разетка, прапанаваная схема працуе ад стандартнай сеткі ў 220 У і 50 Гц;
  • 6 - свідравіна;
  • 7 - уваходны сеткаваты фільтр;
  • 8 - зваротны клапан;

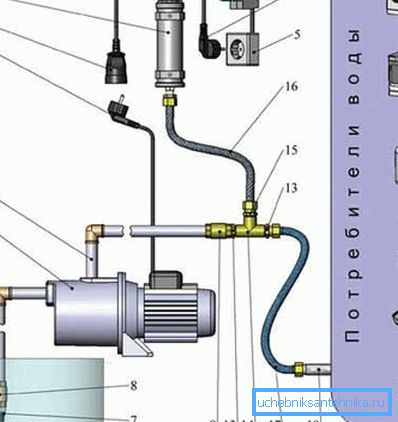

Схема падлучэння павярхоўнага помпы да свідравіне (гл. Апісанне ў тэксце)
  • 9 - всасывать трубаправод;
  • 10 - павярхоўны помпа;
  • 11 - шнур электрасілкавання помпы і відэлец;
  • 12 - нагняталае трубаправод;
  • 13 - ніпель;
  • 14 - трайнік;
  • 15 - ніпель пераходнай;
  • 16 - гнуткая падводка;
  • 17 - падводка;
  • 18 - трубаправод да спажыўцоў.

Карысны савет! Пры выбары помпы раім арыентавацца на наступныя крытэры: яго прызначэнне, прадукцыйнасць і патрабаваная вышыня ўздыму вады, тып всасывать шланга, калі гэта павярхоўны помпа - форма і дыяметр ўнутранага перасеку могуць знізіць прадукцыйнасць помпы, у якіх умовах будзе адбывацца эксплуатацыя - у памяшканні або на адкрытым паветры.

высновы

Існуе мноства варыянтаў падлучэння помпаў для падачы вады з свідравіны. Без вопыту, налада гэтых схем сваімі рукамі, нават калі ёсць інструкцыя, будзе вельмі складаная. Улічым, што занадта высокая і кошт магчымых памылак.

Прапануйце выканаць усю працу прафесіяналам. Аднак, гэта не выключае неабходнасці падрабязна ведаць усе нюансы працэсаў, якія адбываюцца, таму абавязкова паглядзіце і не раз відэа ў гэтым артыкуле.
