Схема падлучэння вады з свідравіны: збіраем сістэму

Мабыць, сёння тыпавая схема свідравіны на ваду вядомая ўсім, хто хоць трохі цікавіўся гэтай тэмай. Аднак працэдура абсталявання сістэмы водазабеспячэння на базе падобнай ўстаноўкі мае шэраг нюансаў, і таму варта загадзя вывучыць тэхналогію.

Тады пры пракладцы труб і падключэнні абсталявання не паўстане пытанняў, а праблемы будуць вырашацца аператыўна і з мінімальнымі выдаткамі.

крыніца вады

тыпы свідравін

Любая схема падачы вады ў хату з свідравіны будуецца на падставе ключавога кампанента - самога крыніцы вады.

На сённяшні дзень усе свідравіны ў залежнасці ад асаблівасцяў субстрата ўмоўна падзяляюць на тры групы:

• Пясчаныя - найбольш простыя і танныя ва ўладкаванні. Недахоп - адносна малы тэрмін службы (да дзесяці гадоў), і досыць хуткае заиливание. Падыдуць для ўстаноўкі на дачы.
• Гліністыя патрабуюць ледзь большай адказнасці пры свідраванні свідравіны, а ў астатнім - валодаюць тымі ж добрымі якасцямі і недахопамі, што і пяшчаныя. Павінны выкарыстоўвацца рэгулярна, так як прыкладна праз год без эксплуатацыі аднавіць заіленая свідравіну будзе вельмі складана і дорага.
• Вапняковыя (артэзіянскія) свідравіны па праве лічацца лепшымі. Схема бурэння свідравіны на ваду ў вапняку мяркуе заглыбленне на ўзровень ад 50 да 150 метраў. Гэта забяспечвае запас надзейнасці і даўгавечнасці крыніцы вады, а акрамя таго - паляпшае якасць натуральнай фільтрацыі.

Ажыццяўляючы выбар тыпу свідравіны, ня варта ўсё ўвагу надаваць такім параметры як кошт. Справа ў тым, што ўладкаванне аўтаномнага водазабеспячэння - задача сама па сабе вельмі нятанная, і лепш інвеставаць у гэты праект аднойчы (выбраўшы якаснае абсталяванне і запрасіўшы прафесійных майстроў), чым праз некалькі гадоў пажынаць сумнеўныя «плады эканоміі» ў выглядзе вялікіх рахункаў за рамонт і аднаўленне крыніцы.

выбар помпы

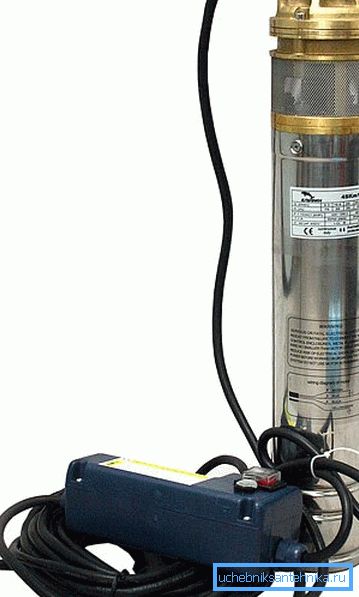

Наступным этапам у пабудове сістэмы водазабеспячэння з'яўляецца падбор помпавага абсталявання.

Тут інструкцыя рэкамендуе надаваць увагу такім момантам:

• Як правіла, для невялікіх катэджаў ня патрабуюцца мадэлі з высокай прадукцыйнасцю. Ведаючы, што для працы аднаго крана на працягу гадзіны трэба прыкладна 0,5-0,6 м3 вады, звычайна ўсталёўваюць помпу, здольную забяспечыць прыток 2,5 - 3,5 м³/ Ч.
• Таксама варта ўлічваць найбольш высокія кропкі адбору вады. У некаторых выпадках для забеспячэння неабходнага напору на верхніх паверхах патрабуецца мантаж дадатковага помпы, паколькі свідравін водоподъемное прылада не спраўляецца.

• Практычна ўсе мадэлі свідравіны помпаў адрозніваюцца досыць высокім узроўнем энергаспажывання. Прымаючы пад увагу гэты факт, варта загадзя паклапаціцца аб стабілізатары харчавання. А калі ў вас у пасёлку часта адключаюць электрычнасць, то і генератар лішнім не будзе.

абсталяванне свідравіны

Сам працэс абсталявання звычайна ажыццяўляецца той жа кампаніяй, якая праводзіла бурэнне.

Аднак вывучыць яго варта і вам - як мінімум для таго, каб забяспечыць кантроль якасці выканання працоўных аперацый:

• Абраны помпа апускаем на праектную глыбіню і падвешвалі на тросе або трывалым шнуры.

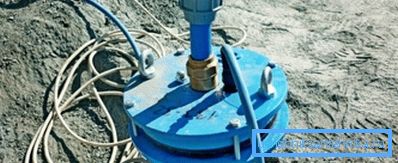

• Праз гарлавіну свідравіны з усталяваным оголовков (спецыяльная герметызуецца дэталь) выводзім шланг для падачы вады і кабель, які забяспечвае электрасілкаванне помпы.

• Некаторыя спецыялісты раяць далучаць шланг да кабелю. Гэта даволі зручна, але трэба памятаць, што ў месцах далучэння шланг ні ў якім разе не павінен пераціскае!
• Таксама каля гарлавіны мантуецца пад'ёмная прылада - ручная або электрычная лябёдка. Абысціся без яе можна толькі на вельмі малых глыбінях, паколькі, чым глыбей, тым мацней будзе адчувацца не толькі вага самай помпы, але і вага шланга з кабелем харчавання, і вага троса.

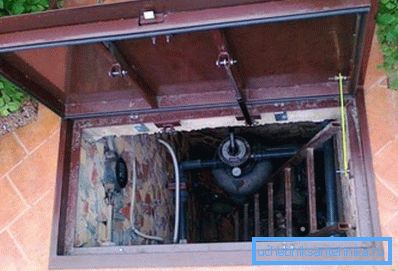

Савет! Агаловак, запорную арматуру і выведзеныя трубы водазабеспячэння неабходна абараніць ад знешніх уздзеянняў. Часцей за ўсё яны хаваюцца ў невялікім паглыбленні, абліцаваным знутры цэглай і закрытым вечкам.

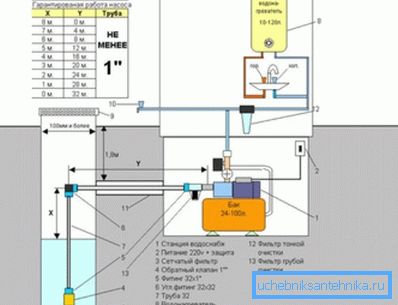

Менавіта такі выгляд мае схема прылады свідравіны на ваду. Аднак гэта - нават не палова справы: нам неабходна сабраць на гэтай базе цэлую сістэму.

сістэма водазабеспячэння

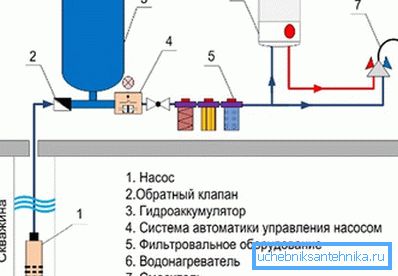

Асноўныя элементы сістэмы

Як мы адзначалі вышэй, акрамя правільна устаноўленага і карэктна працуе водоподъемного абсталявання для забеспячэння дома вадой з свідравіны нам будзе трэба мноства дэталяў.

Сярод іх:

• Які падводзіць трубаправод, па якім вада ад свідравіны будзе паступаць да хаты.
• Гідраакумулятар, які ўяўляе сабой бак для вады, які забяспечвае падтрыманне стабільнага ціску ўнутры сістэмы.
• Рэле, якое забяспечвае ўключэнне і адключэнне водоподъемной помпы ў залежнасці ад узроўню ціску ў баку.
• Рэле сухога ходу (калі вада перастае паступаць у насос - сістэма абясточваецца).

Звярніце ўвагу! Шматлікія мадэлі свідравіны помпаў камплектуюцца ўбудаванымі засцерагальнікамі, якія выключаюць сухі ход.

• Сістэма фільтраў для свідравіны для ачысткі і аптымізацыі параметраў вады. Як правіла, уключае ў сябе фільтры для грубай і тонкай ачысткі.
• Трубаправоды і запорная апаратура для разводкі па памяшканнях.

Таксама пры неабходнасці схема падводкі вады з свідравіны ў дом ўключае ў сябе адгалінаванне для воданагравальніка. Гэта дае магчымасць забяспечыць гарачае водазабеспячэнне.

пракладка трубаправода

Пры наяўнасці вызначаных навыкаў саму сістэму можна сабраць сваімі рукамі.

Робім гэта так:

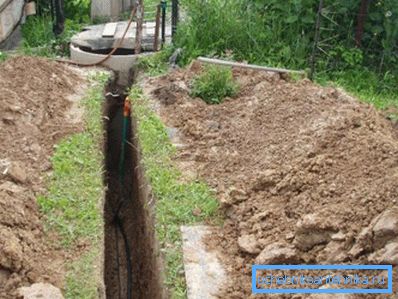

• Для пракладкі трубы ад гарлавіны свідравіны да дома капаем траншэю. Пажадана, каб яна праходзіла ніжэй узроўня прамярзання грунта.
• Пракладваем трубу (лепш за ўсё поліэтыленавую дыяметрам ад 30 мм). Пры неабходнасці абгортваюцца трубаправод цеплаізаляцыйным матэрыялам.
• Заводзім трубу ў склеп ці падпольную прастору праз адмысловы продух. Гэтую частку трубаправода абавязкова Уцяпляем!

мантаж сістэмы

Далей пераходзім да збудавання гідраакумулятара:

• Гідраакумулятар (пластыкавую ёмістасць аб'ёмам да 500 л) усталёўваем як мага вышэй - гэта забяспечыць нам натуральную рэгуляванне ціску. На ўваходзе мантуем рэле ціску, якое пры запаўненні бака будзе адключаць падачу вады.
• У некаторых выпадках гэтага бывае недастаткова. Тады дадаткова усталёўваем аўтаматычную помпавую станцыю - комплекс з некалькіх рэле, манометры і мембраннага бака-рэсівера.

• Рэсівер, абсталяваны асобным помпай, забяспечвае плыўнае змяненне ціску ў акумулятары, што станоўча адбіваецца на працаздольнасці ўсіх сістэм. Без гэтай дэталі рухавік свідравіны помпы запускаецца разам з кожным уключэннем крана, што, натуральна, прыводзіць да яго ранняга зносу.

Звярніце ўвагу! Яшчэ адзін плюс ад ўстаноўкі рэсівера - кампенсацыя гідраўдараў, якія ўзнікаюць за кошт розніцы ў некалькі секунд паміж спрацоўваннем рэле ціску і фактычным адключэннем помпы.

• Пасля зборкі сістэмы з гідраакумулятара і помпавай станцыі прыступаем да мантажу трубавай разводкі. Для яе выкарыстоўваем поліэтыленавыя трубы. Пры водазабеспячэнні катэджа ці дачнага дома цалкам дастаткова дыяметра ў 20 мм.
• Трубы рэжам з выкарыстаннем спецыяльных прылад. Для іх злучэння выкарыстоўваем паяльнік з наборам утулак. Прымяненне гэтай тэхналогіі дазваляе дамагчыся максімальнай герметычнасці.
• У якасці альтэрнатывы можна выкарыстоўваць сталёвыя або металлопластіковые трубы. Яны адрозніваюцца большай механічнай трываласцю, аднак мантаваць іх складаней. Ды і раздымныя злучэнні ўсё ж саступаюць па герметычнасці пропаять швах.

Трубавую разводку падводзім да кропак спажывання і далучаем да кранаў. Для забеспячэння бяспекі фіксуем трубы на сценах хамутамі.

Асобна варта паклапаціцца і аб сістэме водаадвядзення. Пры яе праектоўцы важна размяшчаць выграбную яму ці сэптык такім чынам, каб цалкам выключыць фільтрацыю сцёкаў у ваданосныя гарызонты. У першую чаргу гэта тычыцца пяшчаных свідравін, якія адрозніваюцца неглыбокім заляганнем вады.

выснову

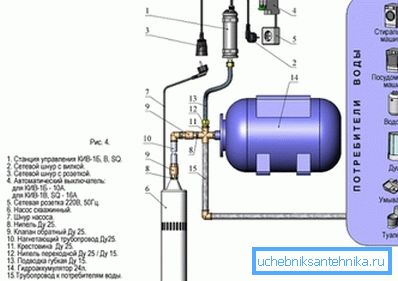

Прыведзеная схема падлучэння вады ад свідравіны мае мноства варыяцый, аднак для пачаткоўца майстры менавіта яна з'яўляецца аптымальнай. Вядома, просты апісаную працэдуру назваць нельга, ды і працаёмкасць у яе даволі вялікая, але пры неабходнасці разабрацца ва ўсіх нюансах можна. Ну, а калі пытанні ўсё яшчэ засталіся - рэкамендуем вывучыць відэа ў гэтым артыкуле.
