Схема вадаправода: будуем інжынерныя сеткі
Схемы водаправодных сетак забяспечваюць неабходнае для жыцця і вядзення гаспадаркі водазабеспячэнне, без якога ў наш час не абыходзіцца ні адно жылое памяшканне. Аксанаметрычныя схема вадаправода - гэта асноўны элемент праекта, на падставе якога вырабляецца будаўніцтва сістэмы. Мы разгледзім асноўныя тыпы разводак труб ўнутры і звонку дома, а таксама дамо шэраг карысных саветаў тым, хто вырашыў пракладваць сетку сваімі рукамі.
Знешнія сеткі і крыніцы вады
Студні і неглыбокія свідравіны
Цэнтралізаваны вадаправод - гэта найбольш прымальны варыянт, бо ад вас не патрабуецца будаваць і абслугоўваць усю сетку, а таксама вырашаць пытанне здабычы вады. Аднак, далёка не ў кожным рэгіёне маецца такое зручнасць, асабліва, калі гаворка ідзе пра загарадных хатах. Таму першае пытанне, які ўстае перад гаспадаром ўчастка - гэта пытанне крыніцы водазабеспячэння.
Тут выбар невялікі - вы можаце рэалізаваць толькі два варыянты:
- Прасвідраваць свідравіну да напорнага ваданоснага гарызонту (т.зв. артэзіянская свідравіна). Гэта найбольш прымальны па якасці і эксплуатацыі, але і найбольш складаны і дарагі па асаблівасцях будаўніцтва варыянт;
- Выкапаць калодзеж або прасвідраваць неглыбокую свідравіну (т.зв. свідравіна «на пясок»). Тут выдаткі зведзены да мінімуму, калодзеж ці абісінскіх свідравіну можна збудаваць самастойна, ніякіх дазволаў і спецыяльнага абсталявання не патрабуецца.
У гэтай частцы мы разгледзім другі варыянт - калодзеж і неглыбокую свідравіну. На самай справе адрозненні гэтых варыянтаў зводзяцца толькі да спосабу выкрыцця ваданоснага гарызонту, а якасць вады ў абодвух выпадках прыкладна аднолькавая. Свідравіна лічыцца некалькі больш бяспечнай з-за большай глыбіні і закрытага вусця.
Выкапаць калодзеж прасцей за ўсё з дапамогай жалезабетонных кольцаў: спачатку рыдлёўкай выкопваюць неглыбокую яму па памеры кольцы, затым у яе апускаюць першае кальцо, выраўноўваюць яго, і пачынаюць падкопваюцца. Па меры таго, як яно апускаецца, зверху дадаюць наступнае - і гэтак далей. Гэта найболей просты і бяспечны метад.
Свідравіна на пясок таксама не адрозніваецца асаблівай складанасцю, аднак тут ужо патрабуецца буравое абсталяванне і ўдзел спецыяліста. Сёння ёсць мноства энтузіястаў, якія бурат такія свідравіны самі, больш за тое, некаторыя з іх нават ствараюць самаробныя свідравыя ўстаноўкі, але гэта хутчэй выключэнне, чым правіла.

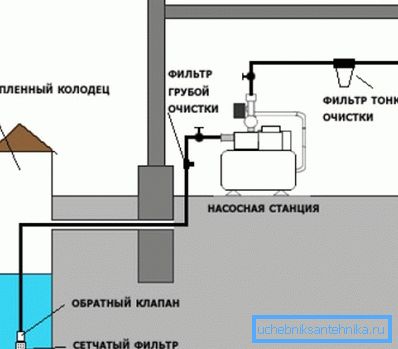

Найбольш простая ў самастойным выкананні абісінскіх свідравіна (або абісінскіх калодзеж). Па сутнасці, гэта труба з вострым наканечнікам, якой праколваюць грунт да ваданоснага пласта. У адтуліны на сценках у ніжняй частцы трубы пачынае пранікаць вада, і з дапамогай помпы яе можна дастаць і накіраваць у дом.
У калодзежах і неглыбокіх свідравінах вада не адрозніваецца высокім якасцю, бо тут мае месца абмен з павярхоўнай вадкасцю, асабліва падчас паводак і сезоннага раставання снегу. Акрамя таго, таўшчыня натуральнага фільтра складае ад 4 да 30 - 40 метраў, што не так і шмат.
Яшчэ адзін недахоп - гэта досыць абмежаваны рэсурс. Пры актыўным спажыванні вялікай сям'ёй з падсобнай гаспадаркай такі крыніца можна знясіліць за 5 - 20 гадоў. Вядома, маецца мноства прыкладаў шматгадовай службы, але варта ўлічваць такую асаблівасць.
Нарэшце, неглыбокія свідравіны патрабуюць пастаяннай эксплуатацыі, інакш яны заглейваюцца і перастаюць працаваць. Калодзежаў гэта таксама тычыцца, аднак іх можна пачысціць і зноў эксплуатаваць, а вось са свідравінамі гэта прарабіць нашмат складаней.
Звярніце ўвагу! Студні і свідравіны на пясок адрозніваюцца таннасцю і прастатой збудаванні, аднак якасць іх вады пакідае жадаць лепшага. Для выкарыстання ў ежу такая вада патрабуе дбайнай ачысткі і падрыхтоўкі.
артэзіянскія свідравіны
Калі вы хочаце мець крыніца вады высокай якасці - тады вам варта абраць артэзіянскую свідравіну. Гэты выгляд адрозніваецца тым, што вада падымаецца са значнай глыбіні - 50 - 150 метраў з вапняковага ваданоснага гарызонту. Перш чым патрапіць у гэты геалагічны гарызонт, вадкасць праходзіць велізарны шлях, паступова ачышчаючыся ад прымешак і фільтруючыся.
Акрамя таго, дзякуючы кантакту з рознымі тыпамі грунтоў і парод, вада минерализируется, што вельмі карысна для нашага арганізма. Часта мінералізацыя бывае доже занадта высокай, але гэтая праблема вырашаецца ужываннем фільтраў хімічнай ачысткі.

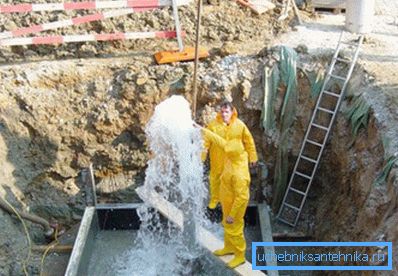

Для распрацоўкі артэзіянскіх крыніц неабходна атрымаць дазвол, а працы можа вырабляць толькі спецыялізаваная арганізацыя. Акрамя таго, у выпадку забруджвання гарызонту вы будзеце несці юрыдычную адказнасць перад дзяржавай.
Перавагі артэзіянскіх крыніц:
- Высокая ступень ачысткі вады за кошт натуральнай фільтрацыі. Вадкасць праходзіць скрозь вялікую тоўшчу пароды рознай ступені пранікальнасці і цалкам чысціцца;
- Высокая якасць вады з пункту гледжання мінеральнага складу. Вадкасць ўзбагачаецца вялікай колькасцю прысутных у глебе мінералаў;

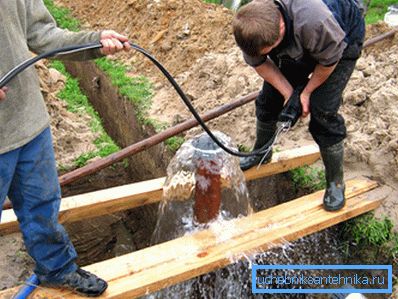

- У большасці выпадкаў вапняковыя гарызонты знаходзяцца пад вялікім ціскам, і вада падымаецца на паверхню сама. Гэта дазваляе абыйсціся без сур'ёзнага помпавага абсталявання і спрашчае абслугоўванне сістэмы;
- Рэсурс глыбінных азёр практычна невычэрпны, таму тэрмін службы крыніцы нашмат больш працяглы, чым у студні;
- Артэзіянскія свідравіны адрозніваюцца высокай прадукцыйнасцю, таму вы можаце збудаваць адну кропку вододобычи на некалькі суседніх участкаў. Гэта дазволіць значна знізіць выдаткі.
Звярніце ўвагу! Істотным недахопам ўсіх артэзіянскіх крыніц з'яўляецца высокі кошт іх будаўніцтва і неабходнасць у атрыманні дазволаў ад дзяржаўных органаў нагляду і санітарных службаў.
ўнутраныя сеткі
Тройниковая схема разводкі
Найбольш распаўсюджаным спосабам разводкі ўнутраных труб вадаправода з'яўляецца паслядоўная або тройниковая схема. Яна адрозніваецца тым, што ўсе прыборы падлучаныя паслядоўна.
Звычайна сістэма арганізавана так:
- Маецца стояк гарачай і халоднай вады, які падключаны непасрэдна да магістралі;
- Ад стояка па кожным паверсе праз трайнік адгаліноўваюцца гарызантальныя трубы, ці лежакі. Часцей за ўсё ўжываецца ніжняя разводка, калі ляжак знаходзіцца на падлозе або ў сцяжцы;
- Далей ад лежака праз траякі адводзяцца трубы падводкі да кожнага прыбору.
Звярніце ўвагу! Пры такой трубавай разводцы расход будаўнічых матэрыялаў будзе мінімальным. Аб'ём мантажных работ таксама невялікі, адпаведна, кошт праекта будзе ніжэй.
Аднак маецца адзін істотны недахоп: пры адначасовым ўключэнні двух або больш прыбораў водазабору (крана на кухні і душа ў ваннай) ціск вады прыкметна ўпадзе, адпаведна, у кожны прыбор паступіць менш вадкасці. Таксама на самых аддаленых кранах напор будзе істотна ніжэй, чым у размешчаных паблізу стояка.
Гэтая асаблівасць не гэтак істотная для невялікіх дамоў ці гарадскіх кватэр. Аднак для вялікіх асабнякоў і катэджаў з мноствам пакояў і санвузлоў гэты недахоп будзе прыкметны і знізіць камфорт эксплуатацыі вадаправода.
коллекторная разводка

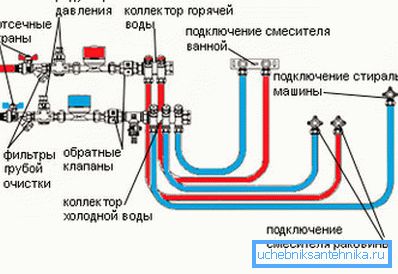

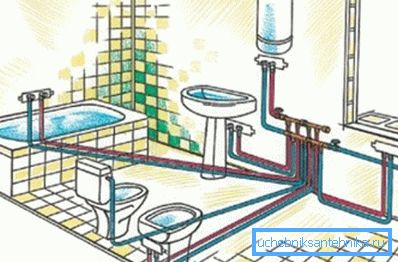

Для вялікіх дамоў і шматпакаёвых кватэр з некалькімі санвузламі часцей ужываецца коллекторная разводка вадаправодных труб. Яна адрозніваецца тым, што ад стояка адыходзіць падводка да кожнага сантэхнічных прыбораў асобна.
У выніку пры адначасовым ўключэнні двух або больш кранаў прыкметнага падзення ціску ў сістэме не адбываецца. У выпадку вялікай колькасці жыхароў і значных плошчаў памяшкання гэтая асаблівасць з'яўляецца важнай і нават вызначальнай пры выбары схемы вадаправода.
Яшчэ адна перавага сістэмы з Калектарнай разводкай - гэта магчымасць адключыць любы прыбор ад водазабеспячэння без спынення падачы вадкасці ў астатнія пункту водазабору. У выпадку паломак і рамонтаў, а таксама замены сантэхнікі гэтая асаблівасць досыць важная.
Да недахопаў такой сістэмы можна аднесці наступныя якасці:
- Для рэалізацыі сістэмы патрабуецца на шмат большую колькасць труб, фітынгаў і іншага абсталявання;
- Работы па будаўніцтве сістэмы больш складаныя і працаёмкія;

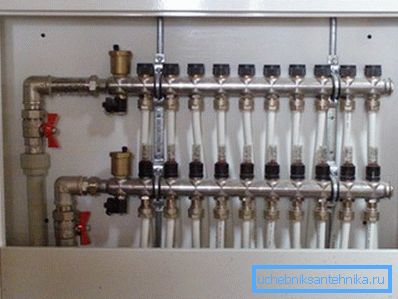

- Неабходны коллекторный вузел і сантэхнічны шафу. Часам замест шафы выкарыстоўваюць склеп ці асобнае памяшканне;
- Схема патрабуе прымянення рэдуктара ціску.
Таксама можна адзначыць тое, што інструкцыя мяркуе выкарыстанне больш дарагіх металлопластіковых труб. Акрамя таго, вялікая колькасць гарызантальных лежакоў неабходна дзесьці хаваць, а гэта патрабуе альбо асаблівай аздаблення, альбо штробления сцен. Таксама можна схаваць трубы ў сцяжку падлогі на этапе чарнавы аздаблення.
Звярніце ўвагу! Вадаправод з Калектарнай разводкай адрозніваецца больш высокім коштам і складанасцю ў збудаванні. Аднак для вялікіх дамоў і катэджаў лепшай альтэрнатывы няма.
выснову
Вадаправодная сістэма можа быць арганізавана рознымі спосабамі. Прачытаўшы артыкул, вы зможаце вызначыць, што лепш-коллекторная або тройниковая схема вадаправода, а таксама выбраць прыдатны крыніца вады. Відэа ў гэтым артыкуле дапаможа вам рэалізаваць на практыцы ваш праект водазабеспячэння дома.
