Схема водазабеспячэння з калодзежа: некалькі варыянтаў на

Здавалася б, вельмі сур'ёзнае прадпрыемства - вырыць студню і забяспечыць яго нармальнае функцыянаванне. Прац трэба выдаткаваць нямала. Але ж гэта толькі, як раз, і будуць «кветачкі». «Ягадкі» - уся сапраўдная праца, пачнецца толькі потым, калі вы пачнеце рэалізоўваць свой план водазабеспячэння, вось тут патрэбныя сапраўдныя уменні і пэўныя выдаткі.

галоўныя моманты

Больш за тое, калі такую ​​працу не прадугледзець загадзя, яна асуджаная на сур'ёзныя цяжкасці ў рэалізацыі:

• па-першае, ўсю схему водазабеспячэння неабходна будзе прадумаць загадзя, яшчэ на этапе праектавання дома;
• па-другое, абавязкова ўвязаць гэтую схему з ужо вызначаным месцам капання студні;
• у трэціх, пры стварэнні калодзежа неабходна прадугледзець адвод ў сцяне калодзежа, які затым сыдзе ў дом; пры гэтым абавязкова маем на ўвазе, што адвод і сама пракладка павінна абавязкова быць ніжэй за ўзровень прамярзання грунта ў халодную пару года, а гэта яшчэ адно невялікае даследаванне.

Калі ўсе гэтыя нюансы былі старанна прадуманы і выкананы, то рэалізацыя праекта апынецца значна прасцей, і ў простым варыянце будзе мець выгляд, прадстаўлены на малюнку «А»:

• 1 - у самым калодзежы знаходзіцца фільтр з зваротным клапанам, убудаваным або знешніх;
• 2 - сістэмы ўшчыльнення выхаду трубаправода з калодзежа; раім звярнуць увагу на ідэальнае якасць герметызацыі гэтага выхаду;
• 3 - ўцяплення верхняй часткі студні; гэта, можа быць, і ня абавязковая, але вельмі рэкамендуемая частка ўсёй канструкцыі;
• 4 - ўцяплення ўсяго знешняга ўчастка трубы; вельмі важна і ні ў якім разе раім гэтым не грэбаваць;
• 5 - помпавае абсталяванне ўжо ў самім будынку; заўважым, гэта асаблівасць дадзенай схемы, часта помпа усталёўваецца ў самым калодзежы, што наглядна прадэманструюць схемы ніжэй.

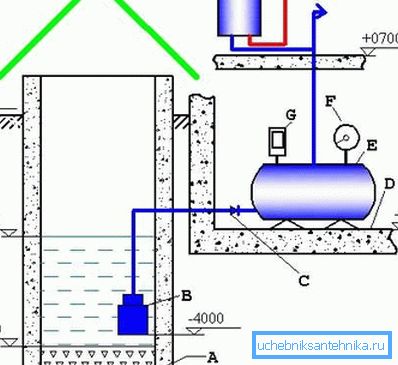

Схема складаней з вельмі важным дадаткам

Напрамую пампаваць ваду прама ў сістэму водазабеспячэння дома не рэкамендуецца, абавязкова патрабуецца ўстаноўка вадзянога калектара ў выглядзе бака літраў на 40-60, які, акрамя ўсяго іншага, забяспечыць харчаванне дома ў выпадку непрадбачаных сітуацый.

Такая схема з бакам можа мець наступныя элементы:

• A - пласт жвіру, лепш за ўсё - крамянёвага, які з'яўляецца выдатным дадатковым прыродным фільтрам;
• B - погружной помпа; тут помпа непасрэдна ў студні, у адрозненне ад папярэдняй схемы;
• C - зваротны клапан; а вось гэты элемент з калодзежа выведзены;
• D - уся схема пабудавана на трох узроўнях: калодзеж - склеп дома - само памяшканне; тут «D» і ёсць падлогу склепа;

• E - бак для збору вады;
• F - манометр - абавязковы элемент кантролю ціску;
• G - рэле ціску - а гэта ўжо абавязкова для аварыйнага спынення працы сістэмы падачы ў выпадку гранічнага знікнення ці моцнага павышэння ціску;
• H - награвальнік вады, як элемент сістэмы ўжо ў спажыўца.

Карысны савет! Пры праектаванні сістэмы абавязкова ўлічыце карыснае ўласцівасць прадстаўленай схемы з бакам - тут пазначаны ўзроўні размяшчэння ўсіх элементаў. Так відаць, што глыбіня студні - 6 метраў, пласт жвіру ўнізе складае 50 см, да вады зверху - 3 метра, а падлога склепа знаходзіцца на глыбіні ў 2,5 метра.

Звяртаем асаблівую ўвагу - помпа знаходзіцца на адлегласці ў 1,5 метра ад жвіру - гэта даволі шмат, для нармальнага функцыянавання помпы раім яго ўсталёўваць на вышыні ў 70-80 гл ад дна.

Прасунутыя схемы на ўсе выпадкі жыцця

Спачатку разгледзім схему, у якой вельмі прыдзірліва паставіліся да чысціні падаецца вады, і гэта заўсёды вітаецца. Тым не менш, яна мае адзін недахоп, які можа здацца і істотным.

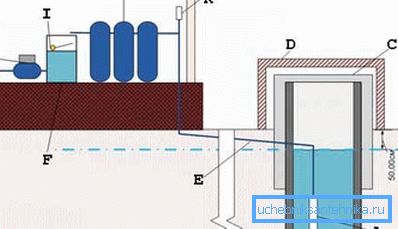

Схема з трёхступенчатой ​​ачысткай

Ўяўляем яшчэ адзін варыянт водазабеспячэння, які складаецца з:

• A - погружной помпы;
• B - тут праходзіць ўзровень грунтавых вод;
• C - уцяпленне калодзежа; часта выкарыстоўваюцца пліты пенапласту сантыметраў у 10;
• D - канёк калодзежа для абароны ад смецця і дажджу;
• E - вадаправод з грэе провадам на 100 Вт; вельмі важная, але і затратная частка схемы, улічваючы кошт электраэнергіі на пастаянны абаграванне з кастрычніка па красавік;

• F - ёмістасць з вадой;
• G - яшчэ адзін, ужо больш магутны, помпа ў выглядзе паўнавартаснай помпавай станцыі;
• H - адвод да спажыўца;
• I - поплавковый механізм кантролю працы погружной помпы; заўважым, кантроль працы помпы праводзіцца не па ціску ў сістэме, а па ўзроўні вады ў назапашвальнай ёмістасці; калі ўзровень у ёмістасці дасягае лімітавай велічыні, помпа ў калодзежы спыняе працу;
• J - сістэма ачысткі вады; сапраўды, сапраўдны эфект ачысткі вады даюць толькі шматступенны сістэмы, кожная прыступка ў якіх адказвае за сваю задачу прывядзення вады ў парадак;
• K - зваротны клапан.

Аднясем да недахопаў прадстаўленай схемы наступнае меркаванне:

• вы можаце на сваім участку для забеспячэння яго вадой прасвідраваць замест калодзежа свідравіну;

• але чым добры і выгадны калодзеж - вам вада даступная пастаянна і сваімі рукамі; вы можаце падаваць ваду ў дом або праз трубаправод або, дастаючы яе зверху, што называецца «па-старому» - вядром; такую ​​магчымасць сабе вельмі карысна пакінуць;
• на прадстаўленай схеме гэтая магчымасць выключаная з прычыны поўнай блакіроўкі уцяпляльнікам выхаду калодзежа наверсе; гэта трэба прызнаць невялікім недахопам схемы.

Робім асноўны ўпор на абарону

Абараніць ўсе элементы сістэмы водазабеспячэння ад прамярзання, калі гаворка ідзе аб падачы з калодзежа - вельмі важна.

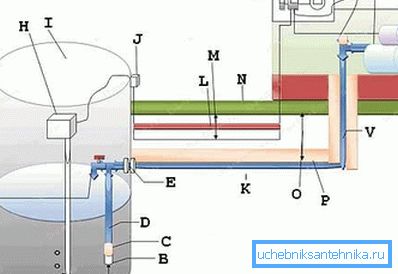

Наступная схема можа ў гэтым плане служыць прыкладам:

• A - гэта адлегласць ад фільтра не павінна быць менш за 50 см;
• B - фільтр сеткаватага фільтра;
• C - зваротны клапан;
• D - трубаправод;
• E - старанна уплотнённый выхад з калодзежа;
• F - трайнік і кран зліву вады, як элемент ахоўнага механізму;

Карысны савет! Ахоўны зьліў вады з сістэмы вельмі важны, але часта ён выконваецца наверсе, на грунт побач з калодзежам. Калі вы выбіраеце такі варыянт, то раім рабіць адвод як мага далей ад калодзежа, пры гэтым самым дбайным чынам абсталёўваўшы ахоўны гліняны замак вакол студні.

• G - пліты ўцяпляльніка; магчыма, уцяпленне ў гэтым месцы і з'яўляецца празмернай мерай абароны;
• H - кампрэсар з функцыяй аэрацыі; элемент абароны пранік у схему нават сюды - аэрацыя вады, насычэнне яе кіслародам, адзін з дзейсных метадаў яе ачысткі шляхам акіслення прымешак, у першую чаргу - металаў; акісленне збіраецца ўнізе ў выглядзе асадка, які неабходна збіраць;
• I - калодзеж;

• J - разетка сістэмы электроннага кіравання - задачы патрабуюць;
• K - уцепленай трубаправод;
• L - абарона электрычнага кабеля;
• M - кабель пракладваецца на глыбіні ў 50-70 см;
• O - глыбіня прамярзання грунта; адзначаем недахоп схемы - труба павінна быць пракладзеная на 20-30 гл ніжэй узроўня прамярзання;
• P - уцяпляльнік; як паказвае практыка, такім чынам арганізаванае уцяпленне не дае патрэбнага эфекту, лепш непасрэдна ўцяпліць трубу;
• Q - аўтаматычная сістэма адключэння на 6-10 ампер;
• R - элемент сістэмы адключэння ўжо на 25 А;
• S - грэе кабель;
• T - помпавая станцыя;
• V - труба; рэкамендаваны дыяметр - 32 мм;
• U - зазямленне, пра што ніколі нельга забываць.

Вырашаем праблему размяшчэння погружной помпы

Правільнае размяшчэнне ў калодзежы погружной помпы дапаможа забяспечыць патрэбны ціск падачы вады і яе якасць. Калі кажа аб правільным размяшчэнні, то маем на ўвазе адлегласць помпы да дна калодзежа - яно павінна складаць не менш за 50 см, а ў ідэальным варыянце - 60-70.

Калі размясціць помпа ніжэй, то ён будзе падымаць са дна асадак, які будзе сыходзіць у трубаправод і, такім чынам, пагаршаць якасць вады.

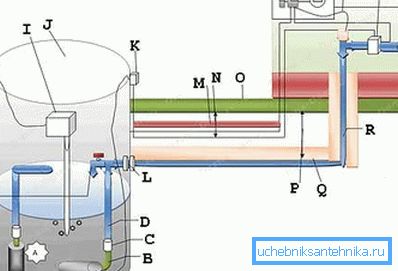

На схеме ніжэй прадстаўлены два варыянты размяшчэння погружной помпы:

• А - вертыкальнае размяшчэнне, калі ўзровень вады ў калодзежы і памеры самай помпы дапускаюць такое, самае пераважнае, размяшчэнне;
• Б - гарызантальнае размяшчэнне; такое выкарыстоўваецца толькі пры недахопе вады ў калодзежы, пры гэтым названае распрацоўшчыкамі адлегласць да дна ў 15 см неабходна прызнаць недапушчальным, але тут часта нічога не зробіш інакш; вывад адзін - хутчэй за ўсё першасная якая паступае вада будзе замутнена і прыйдзецца ставіць дадатковыя фільтры.

Складовымі ж элементамі схемы з'яўляюцца:

• A - гэта і ёсць тое праблемнае адлегласць у 15 см;
• B - прыходзіцца ў гэтай сітуацыі выкарыстаць гнуткі шланг ў 1 цаля;
• C - зваротны клапан;
• D - трубаправод у 32 мм;
• E - тут ужо адлегласць у 50 гл і гэта нармальна;
• F - трайнік і ахоўны кран сліва;
• G - уцяпляльнік;
• H - электрычная разетка - заўсёды выкарыстанне электрычнасці на адкрытым паветры выклікае праблемы з абаронай ад уздзеяння навакольнага асяроддзя;

• I - кампрэсар з функцыяй аэрацыі;
• J - калодзеж;
• K - разетка;
• L - выхад з калодзежа, якасць злучэнняў не павінна выклікаць ніякіх нараканняў;
• M - абарона кабеля;
• O - сам кабель, які рэкамендуецца пракладваць на глыбіні ў 50-70 гл, але ўзгадніце гэты ўзровень з глыбінёй прамярзання грунта;
• P - глыбіня прамярзання;
• Q - уцяпляльнік;
• R - трубаправод у 32 мм;
• S - зазямленне;
• T - затор аўтамат на 3-6 А;
• V - затор на 25 А;
• U - грэе кабель;
• W - рэле ціску.

Не забываем і пра дом

Не забываем, у рэшце рэшт, дзеля чаго ладзіўся ўвесь сыр-бор - дзеля водазабеспячэння дома.

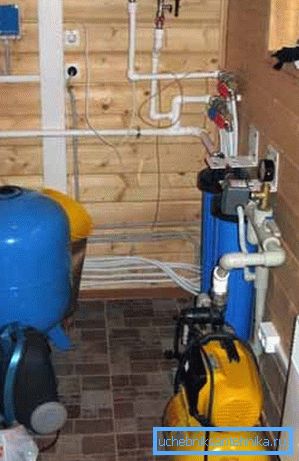

Ніжэй схема, якая раскрывае нюансы падключэння ўжо з боку, так званага, спажыўца:

• 1 - зліўны кран, які неабходна размяшчаць ніжэй фільтра і помпавай станцыі, кошт памылкі простая - слабы ці адсутны наогул напор вады;
• 2 - патройны выхад з фільтра грубай ачысткі;
• 3 - фільтр грубай ачысткі;
• 4 - труба з нержавейкі ў 1 цаля таўшчынёй і даўжынёй у 15-20 гл;
• 5 - гідраакумулятар;
• 6 - рухавік і помпа з рэдуктарам;
• 7 - рэле ціску з манометры;
• 8 - кран, павернуты гарлавінай ўверх;
• 9 - варонка, устаўленая ў кран - павінна быць вышэй кропкі выхаду з помпы;
• 10 - кран, які дазваляе перакрыць лінію ад награвальніка;

• 11 - фільтр тонкай ачысткі з манометрам і зліўным кранам;
• 12 - зліўны кран; звярніце ўвагу на гэтую асаблівасць схемы - выкарыстанне засцерагальнікаў ад няштатных сітуацый - зліўныя краны, вельмі карысна і важна;
• 13 - ахоўны клапан скіду ціску;
• 14 - зліўны кран, яго прызначэнне - вызваленне сістэмы перад надыходам халадоў;
• 15 - шлангі всасывать лініі;
• 16 - адвод з нержавейкі ніжэй узроўня прамярзання грунта;
• 17 - клапан страўлівання паветра;
• 18 - змяшальнік халоднай і гарачай вады;
• 19 - зваротны клапан;
• 20 - бойлер на 50 літраў;
• 21 - зьліў вады з сістэмы.

Калектар халоднай вады

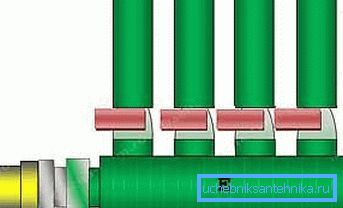

Любая сістэма водазабеспячэння - маса раздымаў і калектараў. Ніжэй прыводзім прыклад калектара для размеркавання халоднай вады, якая падаецца з калодзежа.

Аналагічна можа выглядаць і калектар гарачай вады:

• A - да ўмывальніка;
• B - да змяшальніка душа;
• C - да ўнітаза і пральнай машыне;

• D - на кухню;
• E - труба калектара на 32 мм (можна і на 25);
• F - лінія ад фільтра;
• G - далей да награвальнік.

Прадстаўлены калектар на 4 адводу, хоць, зразумела, вы можаце павялічыць іх колькасць па сваім меркаванні, не забываючы толькі і аб адпаведным павелічэнні ціску падачы.

высновы

Так, жыццё толькі пачынаецца, калі вы завяршылі работы на калодзежы. Зараз прыйдзецца даказаць хатнім, што ім не прыйдзецца бегаць па ваду пастаянна на вуліцу. Для гэтага і праводзім ад калодзежа паўнавартасную сістэму водазабеспячэння, якая патрабуе вялікай прадуманасці і працы.

Абавязкова паглядзіце дадатковае відэа ў гэтым артыкуле, можа яно дапаможа вам выбраць неабходную схему, якая ўлічвае вашыя перавагі і ўмовы эксплуатацыі.
