Спускной кран: апісанне і тэхнічныя асаблівасці

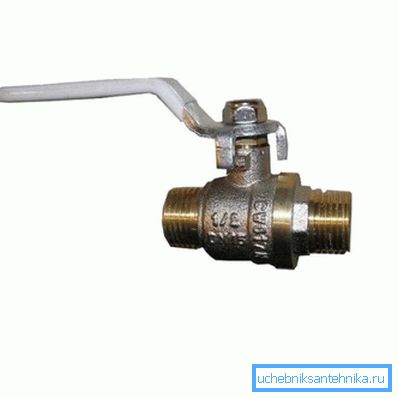

Спускной шаравой кран прызначаны для кантролю руху вадкасцяў і газаў у трубаправодных канструкцыях. З яго дапамогай вы зможаце наладзіць працу і ўласнай ацяпляльнай сістэмы. У дадзеным артыкуле мы разбяром асноўныя звязаныя з дадзеным элементам асаблівасці.
агульныя палажэнні
Для таго каб ажыццяўляць карэкціроўку руху вадкасцяў і газаў у самым контуры або іх выпуск вонкі ўжываецца два тыпу канструкцый:
| канструкцыя | Апісанне і прызначэнне |
| прахадная | Мантуюцца непасрэдна ў сам трубаправод, для чаго маюць два спецыяльных злучальных патрубка. Прызначаныя для ажыццяўлення ізаляцыі асобных участкаў сістэмы. |

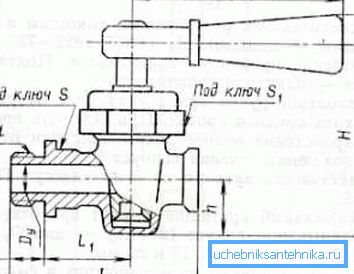

| Выпрабавальна-спускнога | Аснашчаны толькі адным злучальным патрубком і ўсталёўваюцца часцей за ўсё на ёмістасцях ці рэзервуарах для магчымасці зліву бліск іх вадкасці. |
бытавое прымяненне
Такім чынам, для чаго ж шаравой кран са спускником выкарыстоўваецца ў побыце?

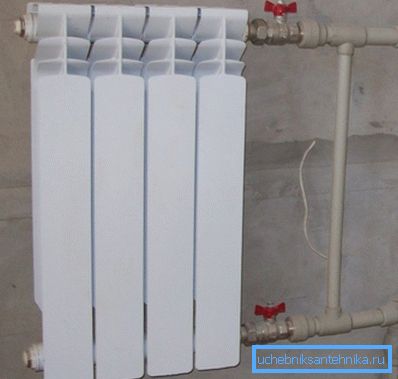

- прахадная канструкцыя дазволіць перакрыць ўчастак трубаправода на час правядзення рамонтных або мантажных работ без абавязковага адключэння ўсёй ацяпляльнай сістэмы.

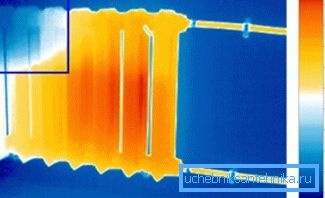

- Выпрабавальна-спускнога - дапаможа ліквідаваць адукацыю паветраных коркаў у трубаправодзе, якія перашкаджаюць раўнамернаму размеркаванню цяпла.
Рада: выдатна спраўляюцца са сваёй задачай латуневыя краны для спуску паветра СТД 7073В, дзякуючы ідэальнага спалучэнню кошту і якасці. Яны таксама яшчэ называюцца кранамі Маеўскага.

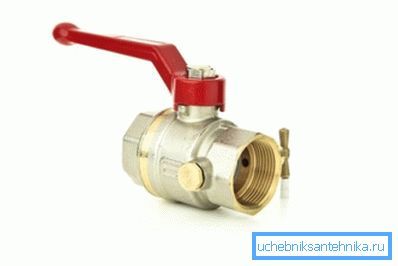

Таксама вельмі зручна выкарыстоўваць прахадныя шаравыя краны з дадатковым механізмам спуску. Іх мы і разгледзім далей больш уважліва.

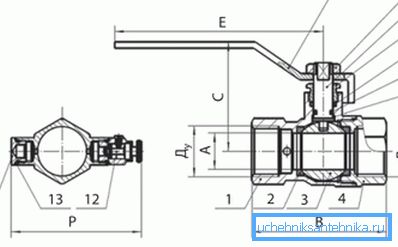

Канструкцыя шаравога крана які мае спускной клапан
| Абазначэнне на малюнку | Назва кампанента | матэрыял |
| 1 | корпусная частка | Латунь, пакрытая нікелем |
| 2 | ўшчыльнялае кольца | фтарапласт |
| 3 | замыкалы шар | Латунь, пакрытая хромам |
| 4 | злучальны адрэзак | Латунь, пакрытая нікелем |
| 5 | Уплотнённая верхняя частка штока | фтарапласт |
| 6 | колцавае ўшчыльненне | гума |
| 7 | Уплотнённая ніжняя частка штока | фтарапласт |
| 8 | Гайка, якая ажыццяўляе герметызацыю | Латунь без пакрыцця |
| 9 | шток | Латунь без пакрыцця |
| 10 | Гайка, якая фіксуе рукоять | сталь |
| 11 | Рукоять | сталь |
| 12 | спускной клапан | латунь |
| 13 | ўшчыльнялы элемент | фібра |
Савет: для ўстаноўкі спускнога кранаў рэкамендуецца запрашаць прафесійных сантэхнікаў, так як інструкцыя выканання дадзенага працэсу досыць складаная, і найменшая памылка можа прывесці да разгерметызацыі ўсёй ацяпляльнай сістэмы.

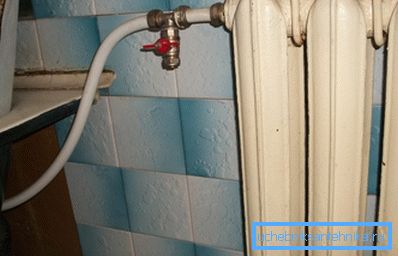

Маюцца ўзоры са шланговый асадкай. Гэта значна спрашчае працэс зліву вадкасці, так як з дапамогай шланга паток лёгка накіраваць у вядро ці нават бутлю.

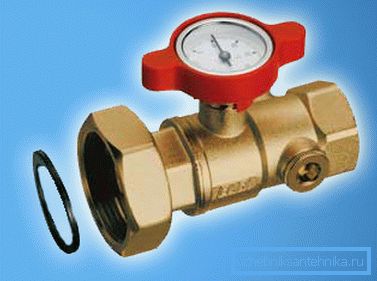

Яшчэ адным дадаткам можа быць магчымасць ўстаноўкі манометра, які дазволіць замяраць ціск у контуры.
Прынцып працы
Шаравой кран са спускником функцыянуе наступным чынам:
- Рукой паварочваем дзяржальню.
- Дадзенае рух перадаецца праз шток да запорному шары.

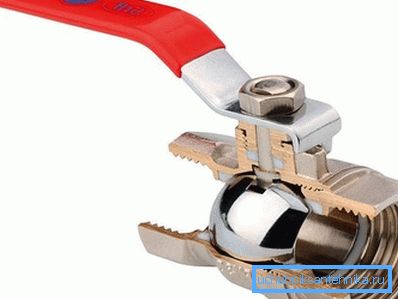

- Сталёвы шар мае пасярэдзіне скразную адтуліну і пад дзеяннем штока паварочваецца да таго часу, пакуль яно не супадзе з адтулінай выхаднога патрубка.
- Клапан жа дазваляе спусціць паветра, не прыводзячы ў рух усю канструкцыю.
Рада: рэкамендуецца выкарыстоўваць толькі цалкам адкрытае і цалкам закрытае становішча ручкі. Калі ж адкрываць шар толькі напалову, то гэта прывядзе да хуткага зносу і паломцы вырабы.
Хоць кошт такога прыбора і трохі вышэй звычайнага, затое разваздушванне ў такім выпадку ажыццяўляецца значна прасцей. Давайце разбяром сітуацыі, у якіх яго неабходна ажыццяўляць:
Калі неабходна выкарыстоўваць спускной клапан
- У першую чаргу пасля заканчэння ўстаноўкі сістэмы ацяплення. У трубах ацяпляльнай сістэмы абавязкова застанецца паветра, і ў замкнёным контуры ён нікуды не зможа дзецца нават пад уздзеяннем вельмі высокага ціску.
- Пасля кожнага летняга перыяду, на час якога ацяпленне адключалася. Справа ў тым, што ў цепланосбіты абавязкова прысутнічае нейкая колькасць паветра, і за такі доўгі перыяд адсутнасці цыркуляцыі ён паспявае назапасіцца ў верхніх пластах трубаправода.
- Таксама з'яўленне коркі можа быць справакавана Каразійная працэсамі, пры якіх утворыцца досыць вялікая колькасць вадароду. Асабліва гэта тычыцца алюмініевых батарэй ацяплення, у якіх пры працяглым кантакце з цепланосбітам пачынаецца апісаная хімічная рэакцыя.
выснову
Калі вы хочаце мець магчымасць кантраляваць працу сваёй ацяпляльнай сістэмы, то неабходна забяспечыць яе спускнога шаравым кранам. Акрамя таго, што гэта дазволіць перакрываць розныя адсекі контуру, дык яшчэ і дасць магчымасць выдалення паветраных коркаў, якія перашкаджаюць нармальнай цыркуляцыі цепланосбіта.
Відэа ў гэтым артыкуле прадаставіць вашай увазе на разгляд дадатковыя матэрыялы, якія маюць непасрэднае дачыненне да выкладзенай теме.Позаботьтесь аб выдаленні паветраных коркаў загадзя.
