Сталёвы кран - прастата і даўгавечнасць ў адным флаконе

Сталёвыя краны з запорной часткай у выглядзе сталёвага шара адрозніваюцца падвышанай даўгавечнасцю і прастатой канструкцыі. Магчымасць амаль імгненна перакрыць паток вадкасці або газу высока цэніцца не толькі ў побыце, але і ў прамысловасці - такія прылады можна сустрэць як у звычайнай кватэры, так і на магутным хімпрадпрыемстваў.

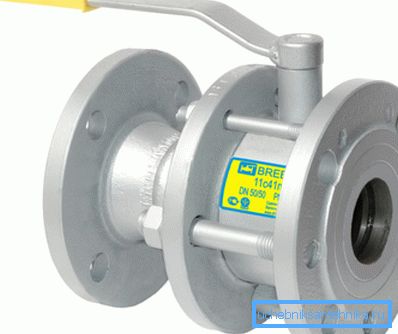

Надзейнасць, прастата і эфектыўнасць

Коратка пра прыладу і класіфікацыі шаравых кранаў

Усе шаравыя сталёвыя краны маюць падобную канструкцыю - запорный элемент прадстаўлены ў выглядзе металічнага шарыка са зрэзанымі паралельна сегментамі. Па цэнтры шара размешчана скразную адтуліну, а рэгуляванне патоку вадкасці або газу ажыццяўляецца простым паваротам дзяржальні.

На фота - шаравой кран у разрэзе

Звярніце ўвагу! Звычайны шаравой кран мае ўсяго 2 працоўных становішча - цалкам адкрыты або закрыты, гэтым яны адрозніваюцца ад звычайных засланак.

Што тычыцца класіфікацыі, то ўсё залежыць ад крытэра, пакладзенага ў аснову падзелу на групы.

Так, па спосабе мацавання можна вылучыць такія варыянты як:

  • муфтовое - усталёўваецца як звычайная муфта для труб (з двух бакоў ёсць унутраная разьба, так што трубы проста ўкручваюцца ў кран). Такія злучэння асабліва адчувальныя да якасці зборкі і ўмоў эксплуатацыі, калі ён будзе падвяргацца вібрацыям і перападам ціску, то лепш адмовіцца ад муфтовой мадэлі. Дзякуючы таму, што такое злучэнне ставіцца да раздымным, падобныя прылады асабліва папулярныя пры мантажы вода-і цеплаправодаў;
Муфтовое мацаванне
  • фланцавае злучэнне - з тарцоў прывараны дыскі з адтулінамі, а злучэнне з трубамі ажыццяўляецца з дапамогай нітаў. Сталёвы шаравыя фланцевый кран адрозніваецца некалькі вялікімі габарытамі і вагай у параўнанні з муфтовым, затое ён можа выкарыстоўвацца ў досыць жорсткіх умовах, у прамысловасці, як правіла, аддаюць перавагу менавіта такім прыладам;
Такія прылады часта выкарыстоўваюцца ў прамысловасці
  • зварное злучэнне - можна лічыць самым рэдкім тыпам, ставіцца да класа неразъемных. Можа выкарыстоўвацца толькі ў выпадку, калі замена яго ў будучыні дакладна не спатрэбіцца. З моцных бакоў можна адзначыць хіба што ўстойлівасць да механічных уздзеянняў, вібрацыі і т. Д. - правільна выкананая зварка па трываласці амаль не саступае метале трубы. Сталёвы шаравой кран пад прываркі звычайна ўсталёўваецца ў месцах, дзе эксплуатацыйныя ўмовы не прывядуць да яго хуткай дэградацыі, т. Е. Вільготнасць у норме і т. Д .;
Варыянт пад зварку
  • магчымыя і розныя варыянты камбінацый пералічаных злучэнняў. Напрыклад, пазначэнне гайка-гайка кажа пра тое, што з абодвух бакоў прадугледжана па прыцемках накладную гайцы, што дазволіць выканаць яго ўстаноўку нават ва ўмовах дэфіцыту вольнага месца. Магчыма і іншыя камбінацыі, напрыклад, штуцэр-гайка і т. Д.

Можна падзяліць краны і па прынцыпе дзеяння:

  • прахадныя краны забяспечваюць просты пропуск патоку вадкасці / газу без змены яго напрамкі і без падмешвання іншага патоку. У залежнасці ад формы і памераў могуць выдзяляцца полнопроходные прылады (дыяметр адтуліны роўны ўнутраным дыяметры трубы) і мадэлі, у якіх адтуліну па памеры менш, чым праход у трубе;

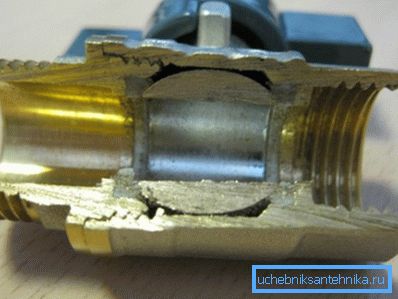

Адтуліну ў шары роўна ўнутраным дыяметры трубы
  • вуглавыя прылады - забяспечваюць паварот патоку на кут 90 ?;
  • троххадовых мадэлі - сталёвы троххадовых кран можа працаваць і як змяшальнік і як падзельнік патоку (яго канструкцыя разгледжаная ніжэй).

Класіфікацыю можна прывесці і па тыпу ручкі. Можна заўважыць, што краны малых памерам абсталююцца кампактнымі ручкамі ў выглядзе матылі, гэта звязана з тым, што для яго закрыцця трэба параўнальна малое высілак. А вось прылады памерам пабольш абсталяваны звычайнай ручкай, гэта дазваляе без асаблівых высілкаў зачыніць кран.

Звярніце ўвагу! У прамысловасці часам ўстаноўка вялікі ручкі немагчымая з-за адсутнасці вольнага прасторы, у такіх выпадках выкарыстоўваецца электрапрывад, які рэгулюе працу крана. Вядома, кошт такога прылады не адрозніваецца дэмакратычнасцю.

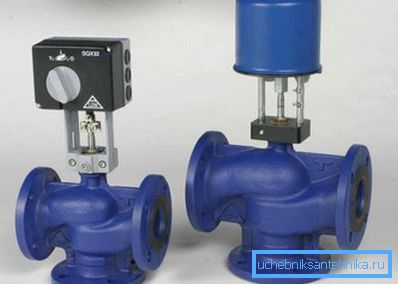

Прыклад фланцавага крана з электрапрывадам

Больш падрабязна аб прымяненні і ўстаноўцы сталёвага шаравога крана

Прынцып працы звычайнай прахадной мадэлі разглядаўся вышэй, значна большы інтарэс выклікаюць краны з 3 і вялікім лікам патрубков, то ёсць 3-хадавыя і г.д. Такія прылады складаней, але і магчымасцяў прадастаўляюць больш у параўнанні са звычайнымі кранамі.

троххадовых клапаны

Максімум, што можа звычайны прахадной кран-рэгуляваць рух патоку вадкасці / газу, 3-хадавы ў стане падзяляць або змешваць патокі.

Уласна, па гэтым крытэры і выконваецца іх класіфікацыя:

  • змяшальным кран - забяспечвае змешванне 2 патокаў вадкасці. Такія прылады выкарыстоўваюцца ў якасці звычайных змяшальнікаў ў кватэрах. Нягледзячы на ​​больш складаную ўнутраную канструкцыю, ўстаноўка яго застаецца просты і выконваецца сваімі рукамі;
Схематычна паказана змешванне патокаў
  • раздзяляльныя - у такіх прыладах які паступае паток вадкасці падзяляецца на 2. Таксама ён можа цалкам перанакіроўваць які ўваходзіць струмень у адну з падлучаных сістэм. Дзякуючы гэтаму становіцца магчымай, напрыклад, поўнае падзел асобных контураў у ацяпляльнай сістэме, гэта карысна пры адначасовым выкарыстанні нізкатэмпературнага і звычайнага ацяплення ў доме.

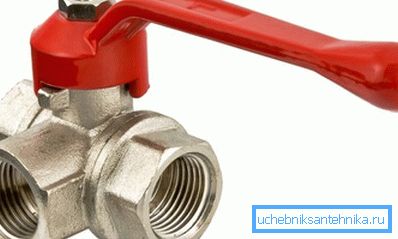

Такі кран выкарыстоўваецца для пераключэння патокаў

Што тычыцца кіравання кранам, то часцей за ўсё сустракаюцца мадэлі з ручной рэгулёўкай. Але калі бюджэт не з'яўляецца абмежавальнікам, то цалкам можна арганізаваць і аўтаматычную рэгуляванне. Усё, што для гэтага трэба - ўсталяваць на яго сервопривод, звязаны з тэрмастатам, размешчаных у пакоі.

Ўстаноўка сталёвага крана

Інструкцыя па ўсталёўцы гранічна простая і залежыць ад тыпу мацавання (муфтовое, фланцавае і т. Д.):

  • пры выкарыстанні прыцемках накладную гайкі досыць на знешнюю разьбу на самай кране наматаць ФУМ-стужку, затым надзець на трубу пракладку, ўшчыльнялае кольца і саму гайку. Пасля гэтага застанецца толькі накруціць гайку на разьбу на кране;
Для большай герметычнасці выкарыстоўваецца ФУМ-стужка
  • у выпадку з фланцавага мацаваннем злучэнне з фланцем на трубе забяспечваецца высокатрывалымі балтамі, якія зацягваюцца дынамаметрычным ключом. Паміж фланцем на кране і на трубе абавязкова размяшчаецца герметызуецца пракладка, пры неабходнасці заўсёды можна падцягнуць балты, адзінае на што трэба звярнуць увагу - усе балты трэба зацягваць з аднолькавай сілай.
Схема фланцавага злучэння

падвядзенне вынікаў

Сталёвы шаравой кран дзякуючы прастаце канструкцыі, надзейнасці і даўгавечнасці заняў годнае месца не толькі ў арсенале сантэхнікаў, але і ў прамысловасці. Невялікае ўдасканаленне яго канструкцыі (троххадовых мадэлі) дазваляе вырашыць практычна любую задачу па рэгулёўцы току вадкасці або газу па трубе.

Важна і тое, што з устаноўкай такой прылады справіцца любой человек.На відэа ў гэтым артыкуле паказаны прыклад выкарыстання 3-хадавога крана ў сістэме ацяплення.
