Свідравіна адаптар: правілы самастойнай ўстаноўкі

Адаптар або питлес-адаптар - гэта адносна новы фітынг на рынку, які дазваляе падлучыць вадаправодную трубу ніжэй глыбіні прамярзання грунта. Пры гэтым захоўваецца поўны доступ для рамонту і абслугоўвання крыніцы вады і водоподъемного абсталявання.

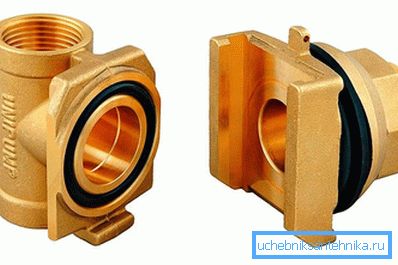

канструкцыя прылады

Канструкцыя гэтай прылады досыць простая. Складаецца ён з двух элементаў. Першая яго частка нерухомая і мантуецца знутры обсадной трубы ў просверленное ў ёй адтуліну, а менавіта праз гумовае ўшчыльняльнае кольца і пріжімную выгнутую металічную пласціну, фіксуецца звонку прыцемках накладную гайкай. Другая частка, да якой мацуецца водоподъемная труба з помпай, ўстаўляецца ў клінаватыя санкі першага нерухомага элемента, такое злучэнне называецца «ластаўчын хвост». Дзякуючы яму ствараецца надзейнае і герметычнае спалучэнне паміж часткамі адаптара. Гэты выраб вырабляецца з коррозиестойкого матэрыялу на аснове медзі або латуні.

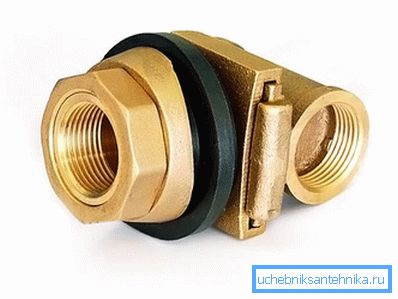

Вартасці і недахопы

Да вартасцяў можна аднесці:

• нізкі кошт, які ў разы менш у параўнанні з кесонаў;
• хуткі і просты мантаж, які не патрабуе спецыяльных інструментаў і навыкаў;
• кампактнасць, у адрозненне ад кесона не займае тэрыторыю, над паверхняй свідравіны будзе бачны толькі акуратны агаловак;
• магчымасць устаноўкі пры высокім узроўні грунтавых вод;
• добрую герметычнасць стыкавых злучэнняў.

Бо гэты девайс не так даўно з'явіўся на рынку, то працяглага вопыту эксплуатацыі яго няма. Пакуль што асаблівых недахопаў у ім не выявілася. З мінусаў можна адзначыць тое, што, у параўнанні з кесон, аўтаматыку, гідрабак, краны і іншае абсталяванне прыйдзецца выносіць у асобнае памяшканне.

Перад тым як выканаць мантаж, трэба супаставіць яго памер і дыяметр обсадной трубы, каб можна было бесперашкодна апусціць у свідравіну помпа. З ўнутранай часткі обсадной трубы адаптар выступае прыблізна на 3 гл.

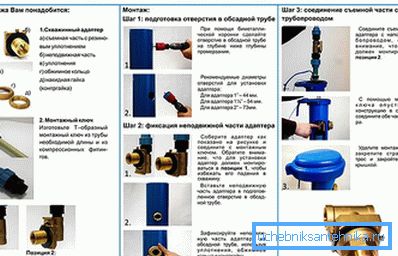

парадак мантажу

Перад пачаткам устаноўкі трэба вырабіць Т-вобразны мантажны ключ. Зрабіць яго можна з пластмасавай або металічнай трубы. Пры гэтым з металічнай трэба будзе павазіцца, наразаючы разьбярства. З пластыкавай усё нашмат прасцей, дзякуючы компрессіонные злучэнням. З аднаго боку ключ мае разьбярства, якая будзе ўкручваць ў адаптар, а з другога далучаецца трайнік, які палягчае укручвання і выкручванне ключа з прылады. Даўжыня ключа павінна быць роўнай глыбіні ўстаноўкі канструкцыі, лічачы ад краю обсадной трубы.

Мантаж пачынаецца з капання траншэі на глыбіню прамярзання. Пасля таго, як траншэя будзе гатовая, з дапамогай дрыля з біметалічнай фрэзай прасвідроўваюць адтуліны ў обсадной трубе. Фрэза павінна адказваць дыяметру які выходзіць патрубка адаптара або быць трохі большай. Далей з дапамогай ключа адаптар у сабраным выглядзе апускаюць і фіксуюць звонку няздымная яго частка прыцемках накладную гайкай. Для зручнасці ўстаноўкі можна падсвятліць адтуліну з дапамогай маленькага ліхтарыка, апушчанага ў свідравіну.

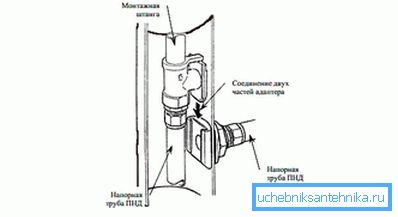

Для таго, каб падчас мантажу нерухомая частка адаптара, што мацуецца да сцяны обсадной трубы, не саскочыла і не ўпала ў свідравіну, здымны элемент, да якога мацуецца ключ, трэба разгарнуць на 180⁰. Так, яна будзе здымацца рухам ўніз, а не ўверх. Пасля таго як гайка будзе наживлена, адаптар зноў трэба разгарнуць у нармальны стан і абціснуць. Таксама, каб не страціць ўшчыльняльнае кальцо, яго трэба апрацаваць сіліконавай змазкай для большай герметычнасці.

Перад тым, як прыступіць да мантажу здымнага элемента прылады, трэба далучыць да помпы трубаправод, трос і кабель неабходнай даўжыні. Кабель і трос пажадана зарыентаваць такім чынам, каб яны былі з процілеглага боку трубаправода. Злучальная муфта, якая злучае гэта прылада з водоподъемной трубой, павінна быць абавязкова латуневая, і ні ў якім разе не пластмасавая, так як пад цяжарам вады, а таксама ад вібрацыі помпы, яе можа вырваць з адаптара. Таксама для больш надзейнага злучэння трэба ўжываць пластыкавую трубу з маркіроўкай SDR11, так як яна мае больш тоўстую сценку.

Пасля таго як усё будзе сабрана, помпа апускаюць у свідравіну і з дапамогай ключа злучаюць абодва элемента. Мантажны ключ выдаляць неабавязкова, яго можна абрэзаць ўпоравень з обсадной трубой. У падрыхтаваным відэаматэрыяле падрабязней распавядаецца аб іншых асаблівасцях ўстаноўкі.

Страховочный трос замацоўваюць на оголовков. Ён толькі часткова аслабляе нагрузку помпы на адаптар і павінен быць трохі внатяжку. Таму для больш надзейнай і трывалай працы трэба выкарыстоўваць металічныя обсадные трубы, хоць ёсць магчымасць выкарыстоўваць яго і на палімерных, але, зноў-такі, яны павінны быць обсадных.

відэа

Даведацца падрабязнасці аб мантажных работах, а таксама атрымаць практычныя парады ад спецыяліста, можна прагледзеўшы відэа:

схемы

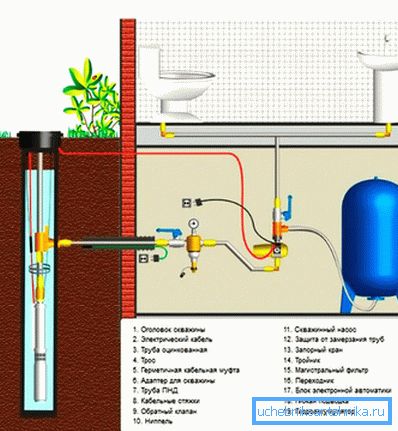

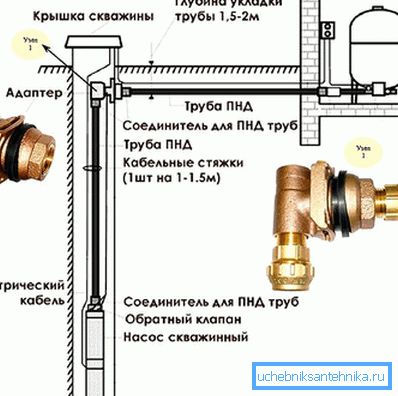

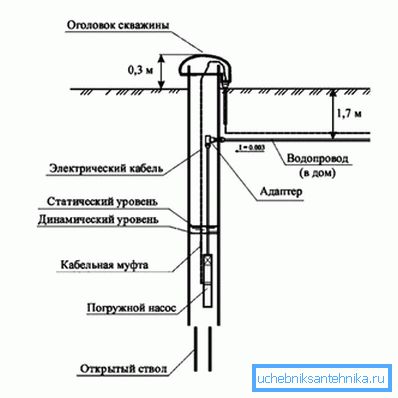

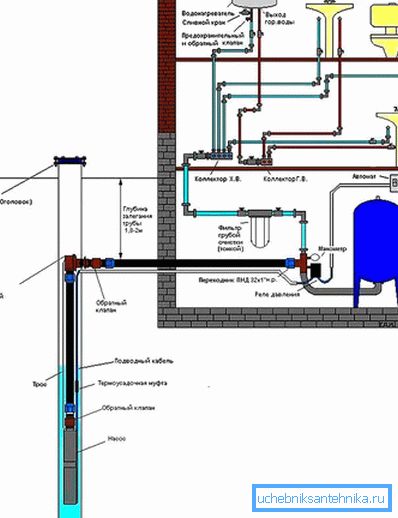

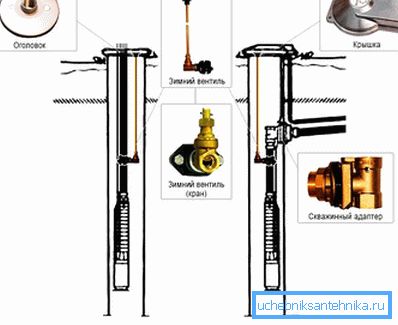

Калі вам трэба будзе ўстаноўка свідравін адаптара, то гэтыя схемы дапамогуць вам зразумець прынцып яго працы, а таксама асаблівасці яго зборкі:
