Свідравіна ударна-лінных спосабам сваімі рукамі: простая і

Ударна скакун на спосаб бурэння свідравін з'яўляецца найбольш простым. Пры гэтым ён ажыццявім амаль на ўсіх тыпах грунтоў. Працы можна вырабляць без выкарыстання цяжкай спецтэхнікі, пры дапамозе параўнальна кампактнай ўстаноўкі.

Амаль усе яе элементы можна вырабіць сваімі сіламі.

Асаблівасці метаду

Зыходзячы з вышэйвыкладзенага, дадзеная тэхналогія свідравання з'яўляецца аптымальным варыянтам для самастойнага ўладкавання вадзяной свідравіны на вашым участку, цана якога невялікая.

Прылада буравой устаноўкi

Абсталяванне для ўдарнага тыпу работ збіраецца з такіх элементаў.

1. Свідравальнае снарад. У залежнасці ад асаблівасцяў грунту, гэта можа быць забіўны шклянку, желонка або долата.
2. Ўдарная штанга.
3. Канат альбо трос.
4. Вышка з блокам і лябёдкай.

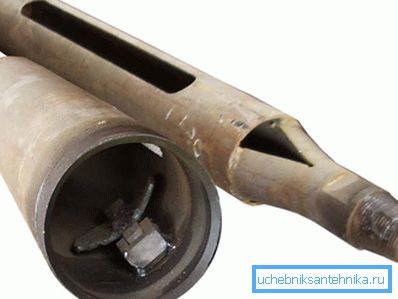

Забіўны шклянкі ўяўляюць сабой галоўны інструмент ўстаноўкі.

1. Гэта адрэзак трубы, у яе нізе прыварваюць рэжучая абза ( «іклы» або зубцы) з адмыслова трывалага металу, якая мае скос ўнутр снарада.
2. Абза дае снараду магчымасць глыбей уваходзіць у грунтавы пласт пры націску.
3. На версе забіўны шклянкі фармуецца кавадла. Па ёй ўдарае штанга.

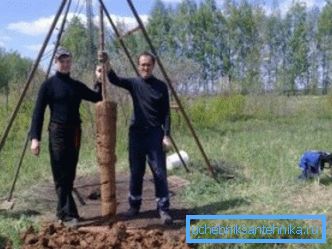

Тэхналогія ударна ліннага бурэння свідравін патрабуе збудаванні вышкі.

Аптымальны варыянт - зрабіць яе ў выглядзе трыножка.

1. Яго можна зварыць з труб. Калі ў вас няма зварачнага агрэгата, трубы можна замяніць брусамі з драўніны.
2. У вышыню вышка павінна быць даўжэй свідравальнага снарада. Так яго можна будзе падымаць цалкам над узроўнем зямлі.
3. Уверсе трыножка мантуецца блок. Праз яго прапускаецца канат або трос.
4. Самае простае прыстасаванне для пад'ёму снарада пры дапамозе троса - гэта варот, аналагічны калодзежнай.

Прымяненне канструкцыі з забіўны шклянкай

Бурэнне свідравін ударна-лінных спосабам ажыццяўляецца так.

1. Лябёдкай забіўны снарад падымаецца над забоем, затым ён рэзка адпускаецца.
2. Шклянку ўдараецца аб грунтавы пласт і частка яго захоплівае.
3. Дзякуючы сіле трэння, глеба ўтрымліваецца пры ўздыме ў паражніны кантэйнера.
4. Каб снарад прайшоў глыбей, прымяняецца ўдарная штанга. Для гэтага яе трэба падняць і адпусціць. Пры гэтым яна ўдарае па кавадле свідравальнага снарада.
5. Калі будуць праведзены некалькі удараў, запоўнены кантэйнер падымаецца і ачышчаецца ад змесціва.
6. Далей бурыльныя работы аднаўляюцца.

Звярніце ўвагу! Ударна-лінных бурэнне свідравін сваімі рукамі пры дапамозе забіўны шклянак можна ажыццяўляць толькі пры работах на параўнальна мяккіх і ня сыпкіх грунтах. Часцінкі пяску амаль не ўзаемазвязаныя. Таму сіла трэння не можа іх ўтрымаць у паражніны забіўны шклянкі. Для ўладкавання водоснабжающих аб'ектаў на цвёрдых і пяшчаных глебах прымяняюцца іншыя бурыльныя снарады.

Выкарыстанне тэхналогіі на сыпкіх глебах

Для работ на пяшчаных глебах прымяняюцца желонки.

1. Унізе такі снарад мае клапан. Ён адкрываецца, калі кантэйнер ўдараецца аб пароду, тым самым дае магчымасць часткі яе трапіць ўнутр.
2. Пры ўздыме желонки, пад ціскам захопленай глебы, клапан прыкрываецца, што не дае змесціва прачынацца.
3. На паверхні кантэйнер вызваляецца, далей бурэнне працягваецца.

Калі ўдарнае бурэнне свідравін сваімі рукамі ажыццяўляецца на аднастайным сыпкім грунце альбо з пластамі такога, то ён пачынае засынаць забой.

1. Каб пазбегнуць гэтага, неабходна ў ходзе работ ствол свідравіны ўмацоўваць обсадной трубы.
2. На першай трубе трэба зрабіць пашыральны (конусный) чаравік.
3. У працэсе павелічэння даўжыні забою, адрэзкі абароны пад дзеяннем уласнай масы альбо дзякуючы акуратным ударам, апускаюцца зверху ўніз.
4. Перасек обсадной трубы павінна быць ледзь вялікім дыяметра свідравальнага снарада. Так ён будзе ў ствале рухацца свабодна. Іншымі словамі - дыяметр самага забою будзе меншым, чым перасек труб, таму частка глебы з яго сценак будзе імі зрэзаны.

Варыянт з цвёрдым грунтам

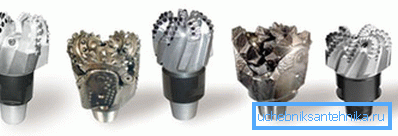

Для работ на цвёрдых альбо камяністых глебах інструкцыя прадпісвае прымяняць буравое долата.

1. Яго магутныя ўдары расколваюць і трушчаць цвёрды грунт.
2. Атрыманыя невялікія часцінкі падымаюцца з дна забою желонкой.

Звярніце ўвагу! Пры працы на цвёрдых глебах обсадные трубы не змогуць зрэзаць пароду са сценак забою. Таму сумесна з імі трэба дадаткова ўжываць пашыральнік. Такое прыстасаванне мае рухомыя разцы.

1. Каб пашыральнік спусціць на дно свідравіны ствала, разакі яго складваюцца, такім чынам, каб прылада змяшчалася ў обсадных трубах.
2. Калі яно аказваецца ніжэй канца калоны, спружына прыводзіць разакі ў працоўны стан. Яны зразаюць грунт са сценак ствала, павялічваючы яго перасек.
3. Каб без праблем прайсці ў працэсе бурэння прамежкавыя ваданосныя лінзы і на цвёрдых тыпах грунтоў трэба ўсталёўваць обсадные калоны. У адваротным выпадку грунтавыя вады зальюць забой і стануць перашкаджаць прац.
4. Каб ваданоснага лінзу перакрыць, трэба, каб ніжні край калоны ўпіраўся аб грунтавы пласт, размешчаны ніжэй вады. Далей вадкасць адпампоўваецца. Затым з забою пры дапамозе желонки прыбіраюцца часцінкі пароды.

важныя моманты

1. Перад бурэннем свідравіны спачатку трэба выкапаць шурф, які мае памеры бакоў 1.5? 5 метра. Глыбіня яго можа складаць да двух метраў. Гэтая яма патрэбна для таго, каб у забой не абвальвалася сыпкі павярхоўны пласт грунту. Сценкі шурфа умацоўваюцца шчытамі з дошак. Далей над месцам работ мантуецца вышка.
2. Калі ажыццяўляецца ручное або пневмоударное бурэнне свідравін, абавязкова трэба кантраляваць роўнасць забою. Яго скрыўленне выкліча цяжкасць ўстаноўкі обсадной калоны або яе мантаж стане зусім немагчымым.

Звярніце ўвагу! Чым свідравальнае снарад даўжэй, тым прасцей захоўваць роўнасць ствала свідравіны. Таму яго аптымальная даўжыня павінна складаць прыкладна два метры.

1. Трос, які ўжываецца пры апісваным метадзе бурэння свідравіны, павінен мець вялікі запас трываласці. Ён павінен вытрымліваць масу свідравальнага снарада і ўдарнай штангі. Акрамя гэтага, трос павінен трымаць моцныя нагрузкі на разрыў пры ўзняцці шклянкі або долаты, забітага ў пароду.
2. Акрамя ўсяго іншага, пры ўдарным спосабе буравых работ ўзнікае верагоднасць таго, што снарад заклінуе ў забоі, у выніку траплення цвёрдага грунту паміж ім і сценкай обсадной калоны. Зыходзячы з гэтага, перасек троса павінен складаць не менш за 1 сантыметры.

выснову

Пры выкарыстанні ударна-ліннага тыпу бурыльныя работ няма неабходнасці ўжываць складанае і дарагое абсталяванне, а таксама спецыяльную тэхніку. З працай пры жаданні зможа справіцца любы ўладальнік ўчастка, які мае ўмелыя рукі, разам з адным-двума памочнікамі. Паглядзіце відэа ў гэтым артыкуле, у ім вы знойдзеце яшчэ шмат карыснага па гэтай тэме.
