Табліца памераў водаправодных труб: падбор вырабаў для
Кожнаму, хто плануе самастойна мантаваць сістэму водазабеспячэння, варта вывучыць стандартныя памеры водаправодных труб, прадстаўленых на рынку. Гэтая інфармацыя будзе вельмі карыснай, бо толькі ведаючы перасеку і дыяметры дэталяў, якія прымяняюцца ў рабоце, мы зможам падабраць адпаведныя фітынгі і перахаднікі, а таксама добраўпарадкаваць падключэнне да бытавой тэхніцы.
Ніжэй мы прывядзем агульную інфармацыю аб трубавых памерах, а таксама дамо даведачныя дадзеныя, якія палегчаць вам падбор абсталявання на этапе праекціроўкі.
асноўныя параметры
ключавыя памеры
Для пракладкі сістэм гарачага і халоднага водазабеспячэння сёння выкарыстоўваюцца трубы з самых розных матэрыялаў.
Калі вы плануеце выконваць мантаж сваімі рукамі, то, хутчэй за ўсё, будзеце ўжываць такія разнавіднасці:
- Сталёвыя.
- Медныя.
- Поліэтыленавыя.
- Поліпрапіленавыя.
- Металлопластіковые.
Нягледзячы на тое, што асартымент вырабаў з кожнай катэгорыі даволі шырокі, а перасеку ў асноўным стандартызаваны, пэўныя адрозненні ўсё ж прысутнічаюць. Вось чаму пры куплі матэрыялаў для пракладкі водаправода ў прыватным доме трэба звяртаць увагу на функцыянальныя параметры вырабаў.
Габарыты водаправодных труб вызначаюцца такімі значэннямі:
- Dn - намінальны дыяметр.
- Dу - умоўны праход (унутраны перасек, выяўленае ў міліметрах).
- Таўшчыня сценкі (чым больш - тым трывалей канструкцыя, і тым вышэй будзе Вытрымліваем ёю ціск).
- Вонкавы дыяметр.
Звярніце ўвагу! Велічыня вонкавага дыяметра вельмі важная тады, калі мы плануем схаваны мантаж вадаправода і рыхтуем штробы для закладкі контураў. У астатніх выпадках лепш апераваць паняццем «умоўны праход».
Цалі і міліметры
Вельмі часта вытворцы называюць памеры водаправодных труб у цалях - і міліметр у вялікую або меншую бок можа стаць прычынай недастаткова герметычнага злучэння:
- Пры стыкоўцы вырабаў з аднаго матэрыялу такія сітуацыі ўзнікаюць рэдка, а вось пры замене, напрыклад, сталёвых канструкцый пластыкавымі або меднымі можна патрапіць у непрыемную сітуацыю.

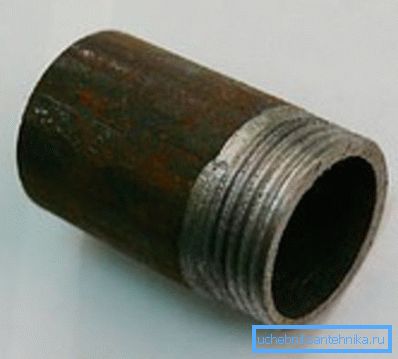

- Уся справа ў тым, што цалі выкарыстоўваюцца для маркіроўкі разьбы, якая наразаецца на вонкавай паверхні. А паколькі таўшчыня сценкі ў розных мадэляў можа адрознівацца, узнікае рызыка памылкі.
Савет! Каб не блытацца, лепш арыентавацца не на вонкавы дыяметр вырабы, а на велічыню Dу - менавіта яна і суадносіцца з цалевай маркіроўкай.
Найбольш хадавыя памеры водаправодных труб у мм і цалях прыводзяцца ў табліцы ніжэй:
| Разьба, у цалях | Умоўны праход, у міліметрах |
| 3/8 | 10 |
| 1/2 | 15 |
| 3/4 | 20 |
| 1 | 25 |
| 1 1/4 | 32 |
| 1 1/2 | 40 |
| 2 | 50 |
| 2 1/2 | 65 |
| 3 | 88,5 |
| 4 | 114 |
Што тычыцца практычнага выкарыстання, то арыентуюцца звычайна на такія дадзеныя:

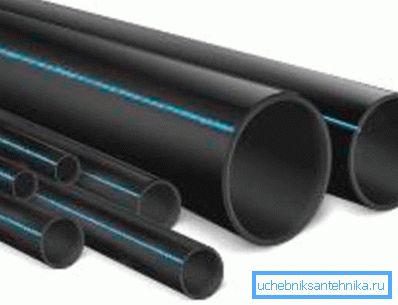

- Для пракладкі ўнутраных вадаправодаў інструкцыя рэкамендуе ўжываць трубы перасекам ад 3/4 цалі да 1 1/2 цалі у залежнасці ад патрабаванай прапускной здольнасці.
- Больш за тоўстыя вырабы звычайна выкарыстоўваюцца для пракладкі стояков і ўладкавання водонесущих магістраляў.
Габарытныя памеры
метал
Да нядаўняга часу самай распаўсюджанай разнавіднасцю дэталяў для пракладкі вадаправода былі сталёвыя вырабы.

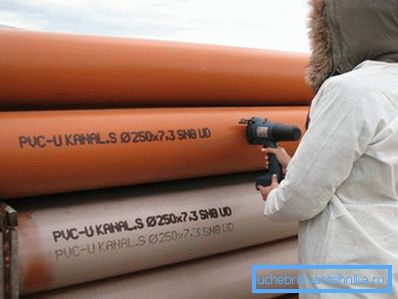

У маркіроўцы такіх элементаў звычайна паказваюцца два параметры:
- Вонкавы дыяметр.
- Таўшчыня сценкі.
Каб даведацца унутраны перасек дастаткова ад велічыні дыяметра адняць дзве таўшчыні сценкі (у міліметрах).
Найбольш запатрабаваны сортамент сталёвых канструкцый прыводзіцца ніжэй:
| вонкавы дыяметр | умоўны праход | таўшчыня сценкі | ||
| лёгкія | стандартныя | узмоцненыя | ||
| 10 | 17 | 2,0 | 2,2 | 2,8 |
| 15 | 21,3 | 2,5 | 2,8 | 3,2 |
| 20 | 26,8 | 2,5 | 2,8 | 3,2 |
| 25 | 33,5 | 2,8 | 3,2 | 4,0 |
| 32 | 42,3 | 2,8 | 3,2 | 4,0 |
| 40 | 48 | 3,0 | 3,5 | 4,0 |

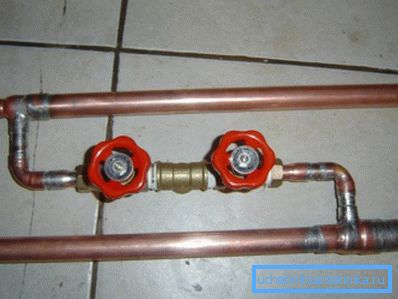

Нягледзячы на тое, што цана ў матэрыялу не адрозніваецца дэмакратычнасцю, у шэрагу выпадкаў для водазабеспячэння выкарыстоўваюцца контуры з медзі. Іх габарыты некалькі адрозніваюцца ад сталёвых вырабаў:
| Маркіроўка ў цалях | умоўны праход | вонкавы дыяметр |
| 5/8 | 10 | 14 - 15 |
| 3/4 | 15 | 18 |
| 7/8 | 20 | 22 |
| 1 3/8 | 32 | 35 |
| 1 5/8 | 40 | 44-45 |

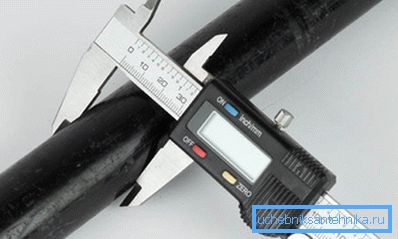

Савет! Выбіраючы металічныя элементы для мантажу вадаправода, варта прамеры габарыты некалькіх вырабаў з набываемай партыі з дапамогай штангенцыркуля. Так дакладнасць вызначэння будзе куды вышэй!
пластык

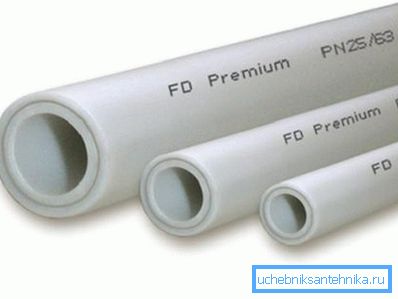

Памеры пластыкавых труб для вадаправода, шырока прымяняюцца сёння ў якасці альтэрнатывы контурах з металу, таксама вельмі разнастайныя. Пры гэтым шматлікія вытворцы поліпрапіленавых, поліэтыленавых і металлопластіковых дэталяў выкарыстоўваюць ўласныя размерные сеткі, таму ў межах адной сістэмы пажадана ўжываць канструкцыі адной маркі.
Вядома, разыходжанні, калі яны і паўстануць, будуць нязначнымі, але для неспрактыкаванага майстры і яны могуць прадстаўляць цяжкасць.
Табліца памераў пластыкавых труб для вадаправода (поліпрапілен рознай шчыльнасці) змяшчае інфармацыю па найбольш запатрабаваных мадэлям. Усе памеры прыводзяцца ў міліметрах:
| вонкавы дыяметр | PN30 | PN20 | PN10 | |||
| таўшчыня сценкі | Унутраны перасек | таўшчыня сценкі | Унутраны перасек | таўшчыня сценкі | Унутраны перасек | |
| 16 | - | - | 2,7 | 10,6 | - | - |
| 20 | 3,4 | 13,2 | 3,4 | 13,2 | 1,9 | 16,2 |
| 25 | 4,2 | 16,6 | 4,2 | 16,6 | 2,3 | 20,4 |
| 32 | 3,0 | 21,2 | 5,4 | 21,2 | 3,0 | 26,0 |
| 40 | 3,7 | 26,6 | 6,7 | 26,6 | 3,7 | 32,6 |
| 50 | 4,6 | 33,2 | 8,4 | 33,2 | 4,6 | 40,8 |
| 63 | 5,8 | 42,0 | 10,5 | 42,0 | 5,8 | 51,5 |
| 75 | 6,9 | 50,0 | 12,5 | 50,0 | 6,9 | 61,2 |
Вядома, пры пракладцы камунікацый могуць выкарыстоўвацца і іншыя памеры пластыкавых водаправодных труб. Аднак для вырашэння большасці задач, якія ўзнікаюць пры выкананні звычайнага рамонту, інфармацыі, названай у табліцы, будзе цалкам дастаткова.
заключэнне
Памеры труб для вадаправода павінны выконвацца з максімальна магчымай дакладнасцю. Нават пры адхіленні ў долю цалі герметычнае злучэнне двух участкаў сеткі або падлучэнне фітынга будзе практычна немагчымым, а значыць, і надзейнасць усёй сістэмы будзе пастаўлена пад пагрозу (см.также артыкул Якая глыбіня пракладкі вадаправодных труб з'яўляецца аптымальнай).
Больш падрабязна вывучыць габарыты і маркіроўку вы зможаце, прачытаўшы нарматыўныя дакументы і прагледзеўшы відэа ў гэтым артыкуле.
