Троххадовых кран для манометра: мэты прымянення, варыянты

Навошта патрэбен 3 х хадавы кран для манометра? Ці заўсёды ён павінен ўсталёўвацца? У якіх варыянтах выканання выпускаюцца гэтыя прылады? Якія няспраўнасці характэрныя для іх? Чым герметызаваць рэзьбавыя злучэння пры ўсталёўцы крана? Паспрабуем адказаць на гэтыя пытанні.

мэты

Для пачатку высвятлім, для чаго наогул патрэбен троххадовых манометрический кран.

Яго ўстаноўка перасьледуе наступныя мэты:

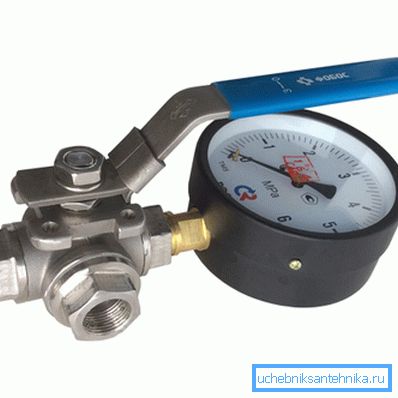

• Яна дазваляе правесці праверку вымяральнага прыбора, падлучыўшы кантрольны манометр.

Удакладнім: зразумела, у гэтым выпадку кран павінен мець не дрэнажную трубку, а паўнавартасны адвод з разьбой або трубным фланцам для падлучэння другога прыбора.

• 3х-хадавой кран для манометра дае магчымасць не толькі адключыць прыбор ад магістралі, але і скінуць ціск перад ім. Лічыцца, што гэта істотна зніжае верагоднасць адмовы (заліпанні стрэлкі).
• Нарэшце, ён дазваляе прадуць адвод на манометр - скінуць праз яго некаторы колькасць рабочай асяроддзя. Пры прадзьмуху з адводу выдаляюцца усе назапашаныя забруджвання, здольныя паўплываць на дакладнасць вымярэння ціску.

Ці можна абысціся звычайным прахадным муфтовым вентылем? У прамысловых умовах, дзе пастаянны кантроль ціску неабходны для захавання тэхналогіі вытворчасці, у падпампоўкі і на газаправодах - не. Няслушныя паказанні могуць абысціся занадта дорага.

У сістэме ацяплення прыватнага дома або ў элеваторный вузле шматкватэрнага манометры звычайна падключаюцца менавіта да звычайнага кантрольнаму вентыля. Уласна, у элеватарах манометр часта усталёўваецца толькі на час зняцця кантрольных паказанняў: пакуль ёсць вольны доступ у тэхнічныя падвалы, праблема крадзяжу абсталявання застанецца актуальнай.

варыянты выканання

Як можа быць уладкаваны троххадовых кран пад манометр 1: 2 цалі? Прывядзём некалькі апісанняў найбольш распаўсюджаных канструкцый.

коркавы нацяжны

Коркавы трехпроходной кран з нацяжны герметызацыяй 11б18бк выпускаецца ў наступных камплектацыях:

• Дзве трубныя (ДК 15) або метрычныя (М20х1,5) разьбы і дрэнажную адтуліну.

• Адна трубавая і адна метрычная разьба плюс дрэнажную адтуліну.
• Тое ж, але з дзяржальняй (рычагом або матыльком).

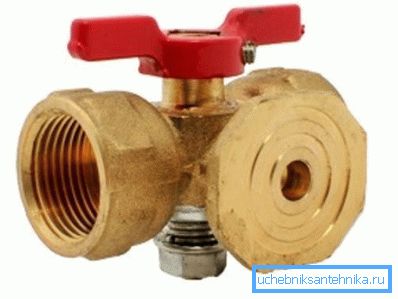

• Дзве разьбы (ДК 15, М20х1,5 або іх спалучэнне) і фланец для падлучэння кантрольнага манометра.

Вентыль лімітава просты канструктыўна, але мае пару істотных недахопаў:

1. Даволі вялікі высілак пераключэння (характэрнае, зрэшты, для ўсіх коркавых вентыляў).
2. Пастаянная рызыка адарваць хваставік коркі пры шлейцы гайкі. Латунь - даволі мяккі метал, і занадта вялікі высілак тут не патрабуецца.

Прынцып працы трехходового крана для манометра просты і зразумелы: Т-вобразны выраз ў якая верціцца корку пры яе павароце сумяшчаецца з адным ці двума адводамі.

Адпаведна, у розных палажэннях даступныя наступныя канфігурацыі:

• Адвод заглушаны, манометр злучаны з атмасферай праз дрэнаж або фланец.
• Ціск падаецца на кантрольны вентыль пры закрытым дрэнажы або фланцы.
• Адвод працуе на скід пры перакрыцці манометры.

Шароў з дренажом

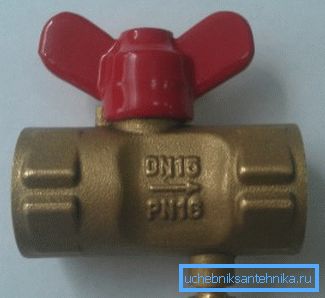

У якасці ўзору мы разгледзім троххадовых шаравой кран пад манометр 11Б27п. Ён цікавы рэалізацыяй дрэнажу. У сутнасці, перад намі звычайны муфтовый вентыль з падоўжаным корпусам і дрэнажным адтулінай па адзін бок ад запорного шара.

Прывядзём характарыстыкі вырабы.

Звярніце ўвагу: у такой рэалізацыі троххадовых шаравой кран для манометра даволі нязручны на гарачай вадзе і апале. Адкручаныя дрэнажны шруба обдаст вашу руку кіпенем.

Шароў з муфтовым адводам

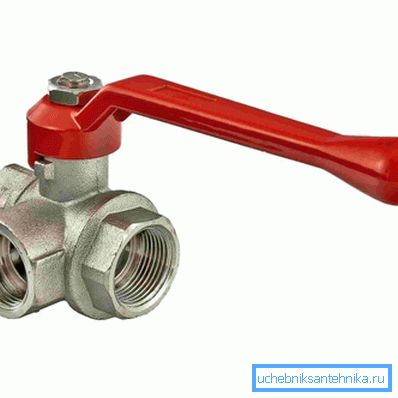

У якасці крана пад манометр можа быць выкарыстаны і звычайны муфтовый троххадовых вентыль. Прыклад такога вырабы - Valtec VT361N.

Матэрыял корпуса і затворного шара вырабы - храмаваная латунь; ўшчыльняльнікі выкананы з тефлона. Максімальная працоўная тэмпература асяроддзя - +150 градусаў. Характэрная заяўленая вытворцам даўгавечнасць вырабы - не менш за 20000 цыклаў.

ўстаноўка

Чым герметызаваць рэзьбавыя злучэння кранаў і манометры пры іх усталёўцы сваімі рукамі?

Інструкцыя, увогуле-то, цалкам стандартная:

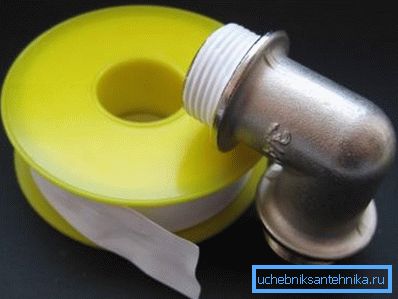

1. На газавых магістралях выкарыстоўваецца стужка ФУМ. Разьбы закручваюцца ад рукі або з дапамогай прылады, але з дадаткам мінімальнага намаганні.

Звярніце ўвагу: стужка ФУМ выдатна герметызуе трубавую разьбу, але дае цячы нават пры мінімальным яе зваротным ходзе.

1. Для гарачай і халоднай вады лепш выкарыстоўваць палімерную герметызавальную нітку (ТангитУнилок і аналагі). У яе адсутнасць нядрэнны вынік дае сантэхнічны лён, прасякнуты любы хуткасохлай фарбай, герметыкам або пакостам.

абслугоўванне

Спіс няспраўнасцяў кранаў, якія могуць быць самастойна ліквідаваны, больш чым невялікі.

• Працёк пры закрытым коркавым вентылі азначае недастатковы прыціск або які трапіў пад корак смецце. Разбярыце вентыль, працярыце корак і сядло і збярыце яго нанова. Гайку на хваставік варта падцягваць толькі ў тым выпадку, калі цячы захаваецца пасля прачысткі.

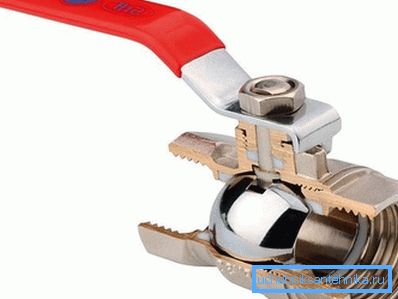

• Цячы па штоку шаравога вентыля сведчыць аб выпрацоўцы ўшчыльняльнага кольца. Калі ў вентыля ёсць абціскаюць шток гайка, яе можна падцягнуць на адзін-два абароту.

Калі ўшчыльняльнік прыціснуты дзяржальняй і пракладзенай пад яе шайбай - пры закрытым вентылі зніміце іх і абкладзеце-над ўшчыльнення некалькі віткоў стужкі ФУМ.

заключэнне

Будзем лічыць наша знаёмства з параўнальна экзатычным тыпам запорной арматуры состоявшимся.Видео ў гэтым артыкуле традыцыйна прапануе чытачу дадатковую тэматычную інфармацыю. Поспехаў!
