Троххадовых кран у ацяпляльных сістэмах і сістэмах «цёплая

У гэтым артыкуле мы разгледзім асаблівасці працы запорной арматуры. У прыватнасці, іх прынцып працы: троххадовых кран, да прыкладу, мае адметныя асаблівасці, у адпаведнасці з якім функцыянуе. Акрамя таго, мы распавядзем аб канструкцыйных і эксплуатацыйных асаблівасцях гэтых прыбораў і пра тое, дзе і як яны могуць быць ужытыя.

Тэма артыкула ўяўляе асаблівую цікавасць, так як прылада сярэдніх і вялікіх па працягласці сістэм ацяплення спалучана з такім недахопам як нераўнамернасць размеркавання цяпла. Прычына гэтай праблемы заключаецца ў тым, што цепланосбіт, пры праходжанні па трубаправодзе, паступова астуджаецца, а таму яго тэмпература будзе вышэй паблізу ацяпляльнага агрэгата, чым у найбольш выдаленай кропцы трубаправода.

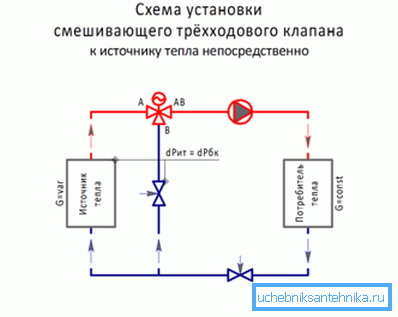

Рашэннем гэтай праблемы з'яўляецца пабудова сістэм, у якіх ужываецца трехпроходной кран.

асаблівасці прымянення

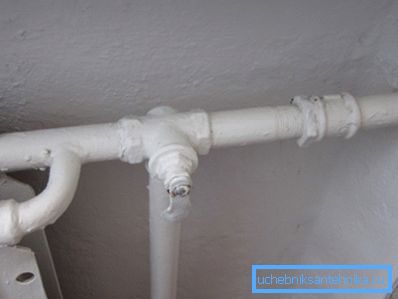

Як ужо было сказана, прызначэнне трехходового крана па большым рахунку распаўсюджваецца на будаўніцтве ацяпляльных трубаправодаў сярэдняй і вялікай працягласці, а таксама для цёплай падлогі з сярэдняй і вялікай плошчай (см.также артыкул троххадовых кран для манометра: мэты прымянення, варыянты выканання, ўстаноўка і абслугоўванне ).

Дадзены выгляд запорной арматуры не проста рэгулюе напор вады, а дазваляе адразу ж рэгуляваць халодныя і гарачыя патокі. У выніку карэктнай ўстаноўкі і правільнай эксплуатацыі прыбора з'яўляецца магчымасць дасягнуць больш эфектыўнага пераразмеркавання цепланосбіта ў замкнёнай сістэме.

Важна: У адпаведнасці з патрабаваннямі ДАСТ 21345-2005 запорная арматура дадзенага тыпу, акрамя пабудовы ацяпляльных сістэм, можа прымяняцца для ўстаноўкі на трубаправодах з невялікім дыяметрам для наступнай транспартоўкі газападобных, а таксама агрэсіўных і нейтральных вадкіх асяроддзяў.

канструкцыйныя асаблівасці

Канструктыўна троххадовых краны ўяўляюць сабой трайнік, абсталяваны запорным або якія рэгулююць механізмам.

Канструкцыя прылады ўключае такія элементы як:

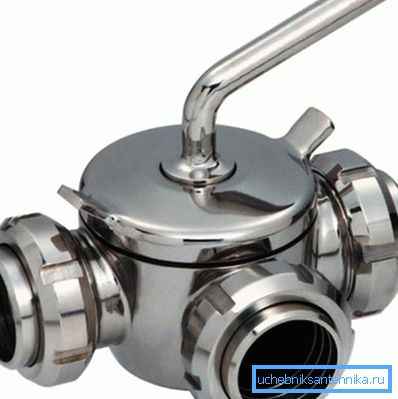

• корпус, які можа быць выраблены з латуні, нержавеючай сталі, чыгуну і г.д .;
• затвор той ці іншай канфігурацыі з прахаднымі адтулінамі
• патрубкі.

Эксплуатацыя прылады ажыццяўляецца з дапамогай кручэння вакол сваёй восі махавік, замацаванага на штоке засаўкі. Які рэгулюе рычаг можна круціць на 90 або 180 градусаў для таго каб адкрыць адно або некалькі прахадных адтулін.

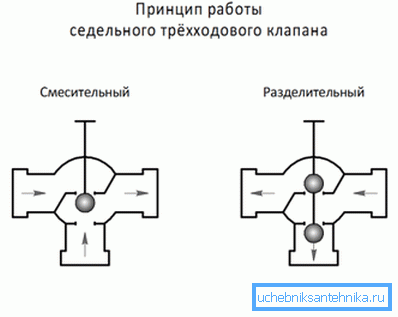

Крайнія становішча махавіка прызначаныя для таго каб вадкая сераду праходзіць альбо праз адно альбо праз іншае адтуліну. Калі махавік павернуты ў нейтральнае становішча, то вада праходзіць адразу па двух адтулінам і прылада функцыянуе як змяшальнік.

Важна: Прамысловыя мадыфікацыі трёхходового крана, прызначаныя для прылады трубаправода, па якім ажыццяўляецца транспарціроўка гаручых або выбухованебяспечных асяроддзяў, маюць спецыяльныя абмежавальнікі крайняга становішча махавік. Мадыфікацыі запорного абсталявання, прызначанага для выкарыстання ў бытавых сістэмах, такіх абмежавальнікаў могуць не мець.

Класіфікацыя запорной арматуры трехходового тыпу

Троххадовых кранік або яго больш буйныя прамысловыя аналагі, кошт якіх вышэй, падзяляецца на некалькі катэгорый зыходзячы з наступных адметных характарыстык:

• У адпаведнасці з формай засаўкі адрозніваюцца конусные, шаравыя і цыліндрычныя мадыфікацыі;
• У адпаведнасці з тыпам праточнай часткі адрозніваюцца канструкцыі з полнопроходные або выпрабавальна-спускнога корпусам.

Прахадныя мадыфікацыі абсталяваны двума далучальнымі патрубкамі, прызначанымі для далучэння да трубаправода.

Прылады выпрабавальна-спускнога тыпу, у першую чаргу, прызначаныя для мантажу ў розных агрэгатах і ёмістасцях. Для выгоды мантажу і наступнай эксплуатацыі, камплектацыя прылады ўключае спускавы і далучальных патрубок.

• У адпаведнасці з канфігурацыяй паваротнага элемента адрозніваюцца L-вобразныя, T-вобразныя і S-вобразныя краны.

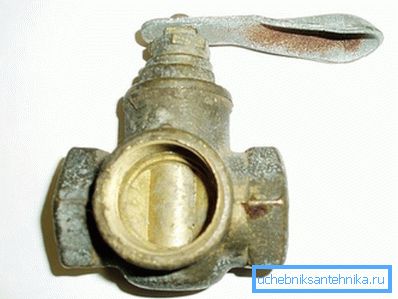

• У адпаведнасці са спосабам ўстаноўкі затворного механізму адрозніваюцца нацяжныя, Сальнікавай і коркавыя мадыфікацыі. У кранах нацяжной тыпу корак пры зачыненні прымыкае да корпуса непасрэдна гайкай. У той жа час корак сальнікавых кранаў прымыкае да корпуса Сальнікавай вечкам і праслойкай набівання.
• Прамысловыя троххадовых краны падпадзяляюцца на прылады з обогреваемым корпусам ці з корпусам без абагравання.

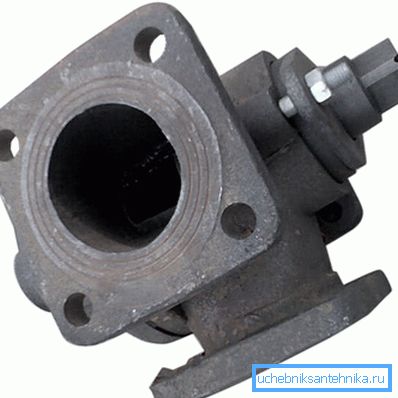

• У адпаведнасці з тыпам злучальнага прылады адрозніваюцца мадыфікацыі фланцавага, муфтового, цапкового, Штуцерные-тарцовага, приварочного тыпу.

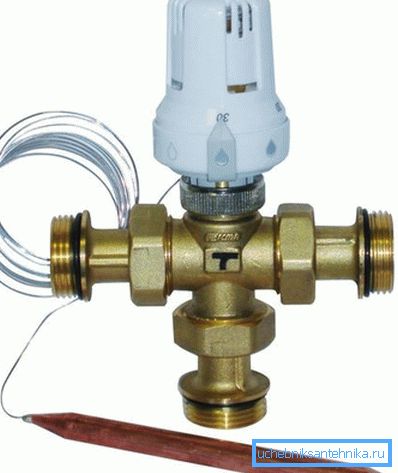

• У адпаведнасці з тыпам кіравання адрозніваюцца мадыфікацыі з ручным і механізаваным, пнеўматычным, гідраўлічным і электрычным прывадам.

Незалежна ад прыналежнасці да той ці іншай катэгорыі, усе троххадовых краны характарызуюцца адсутнасцю застойных зон, даўгавечнасцю, падвышанай герметычнасцю запорного элемента, малой ступенню гідраўлічнага супраціву і прастатой канструкцыі.

Але разам з гэтым такім прыладам ўласцівыя некаторыя недахопы, сярод якіх высокі крутоўны момант, падвышаная верагоднасць закліноўвання паваротных дэталяў у выніку прикипания ў працэсе працяглай эксплуатацыі.

Патрабаванні, што прад'яўляюцца да мантажу і да эксплуатацыі

• Троххадовых краны могуць быць устаноўлены альбо ў гарызантальным, альбо ў вертыкальным становішчы.
• Пры правядзенні мантажных работ сваімі рукамі, неабходна пераканацца ў тым, што кірунак патоку транспартуецца асяроддзя супадае са стрелочным указаннем напрамкі на корпусе прыбора.
• Месца ўстаноўкі крана павінна быць падабрана такім чынам, каб пры наступнай эксплуатацыі і эксплуатацыйным абслугоўванні не ўзнікла праблем з доступам да вентыля або іншаму рэгулюе абсталявання.
• У выпадку мантажу з выкарыстаннем зварачнага абсталявання трэба паклапаціцца аб абароне ўнутранай паражніны кранаў ад траплення ўнутр зварной акалінай і грата. Зноў жа неабходна не дапусціць награванне корпуса, патрубков участкаў далучэння да трубаправода звыш + 100 ° С.
• Мантаж і наступная эксплуатацыя трехходового крана павінна ажыццяўляцца ў адпаведнасці з патрабаваннямі, прыведзенымі ў суправаджальнай дакументацыі, складзенай заводам вытворцам.
• Інструкцыя выкарыстання запорной арматуры мяркуе неабходнасць у правядзенні рэгулярнага эксплуатацыйнага абслугоўвання для прадухілення закліноўвання засаўкі.

выснову

Цяпер мы маем агульнае ўяўленне пра тое, што такое звычайны або спецыялізаваны гідраўлічны троххадовых кран. Засталіся пытанні па падборы падыходнага абсталявання?

Спрасціць задачу можна паглядзеўшы відэа ў гэтым артыкуле.
