Троххадовых шаравыя кран- асноўныя асаблівасці гэтага віду

3-х хадавой шаравой кран ўяўляе сабой прылада, з дапамогай якога можна пераразмяркоўваць кірунак руху патокаў ў сістэме. Часцей за ўсё такія канструкцыі выкарыстоўваюцца ў гарачых вадаправодах і сістэмах ацяплення, так як з іх дапамогай можна лёгка і хутка адрэгуляваць тэмпературу паступае вадкасці. Разгледзім асноўныя асаблівасці падобных прылад больш падрабязна і разгорнута.

Т-вобразны вузел з'яўляецца самым распаўсюджаным варыянтам канструкцыі

Канструктыўныя адрозненні вырабаў дадзенай групы

Разгледзім, якія варыянты трехходовых кранаў сустракаюцца і ў чым перавагі і недахопы таго ці іншага варыянту:

Гарызантальны варыянт кампаноўкі Самы распаўсюджаны тып, у якім усе тры высновы размяшчаюцца ў гарызантальнай плоскасці, а рэгулявальны вузел знаходзіцца зверху. Такая канструкцыя забяспечвае прастату ўстаноўкі, вы можаце паставіць вузел і сваімі рукамі, бо ўсё, што патрабуецца - злучыць высновы з трубамі з дапамогай разьбовага злучэння
вертыкальная кампаноўка Яе адрозненнем з'яўляецца тое, што адзін з выхадаў глядзіць уніз, а два іншых размяшчаюцца гарызантальна. Варыянт падыходзіць для месцаў, у якім трубы разведзеныя не ў адной плоскасці або патрабуецца далучэнне манометра для кантролю ціску ў сістэме
Вырабы з ручным прывадам Самая распаўсюджаная і папулярная група ў сілу таго, што цана вырабаў вельмі дэмакратычная, а эфектыўнасць работы высокая. Усе рэгуляванні вырабляюцца з дапамогай дзяржальні, на некаторых мадэлях для выгоды ў канструкцыі прысутнічае шкала, па якой і робяцца неабходныя налады
Прылады з электронным кіраваннем Блок кіравання сярод спецыялістаў завецца сервопривод, з яго дапамогай сістэма сама можа рэгуляваць тэмпературу цепланосбіта ў сістэме згодна загадзя уведзеных налад. Вельмі важна, каб інструкцыя па ўстаноўцы выконвалася з усёй дбайнасцю, ад гэтага залежыць карэктная праца сістэмы ў далейшым
3-хадавой шаравой кран пад манометр мае спецыяльную пляцоўку пад ўстаноўку вымяральнага абсталявання

Як працуе сістэма

Разбярэмся ў асноўных асаблівасцях функцыянавання трехходовых кранаў і іх разнавіднасцях. Вы зможаце выбраць аптымальную мадыфікацыю ў адпаведнасці з асаблівасцямі вашых камунікацыйных сетак.

Савет! Перш чым выбраць канкрэтны варыянт, неабходна пракансультавацца з кваліфікаваным спецыялістам, гэта выключыць верагоднасць памылак, выкліканых недахопам ведаў.

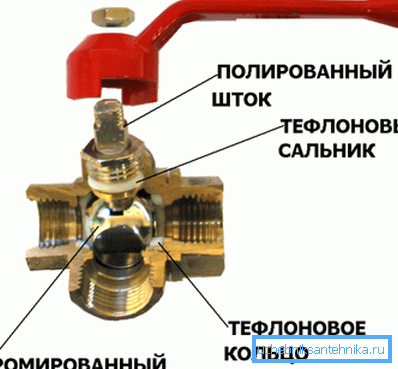

Так выглядае трехпроходной шаравой кран у разрэзе, як бачыце, усё даволі проста, што і забяспечвае высокую ступень надзейнасці

асаблівасці функцыянавання

Канструкцыя функцыянуе наступным чынам:

  • Патрубок, праз які ўваходзіць гарачая вада, называецца уводам, гэта асноўная магістраль ацяплення, праз якую цепланосбіт падаецца да радыятараў і цёпламу падлозе.
  • Другі ўвод прызначаны для далучэння зваротнай магістралі, па якой ідзе ўжо астыўшая вада да катла ацяплення. З яе дапамогай і магчымая рэгуляванне тэмпературы падаецца вадкасці, але пра гэта мы распавядзем ніжэй.
  • Трэці патрубок - гэта выснова, праз які цепланосбіт падаецца ў сістэму або асобную яе частка. Менавіта праз яго і падаецца вада патрэбнай тэмпературы.

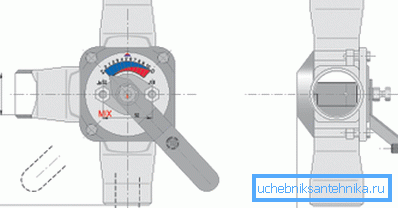

Калі на канструкцыі прадугледжана шкала рэгуляванняў, то не патрэбна нават інструкцыя па эксплуатацыі - усё паказана на таблічцы

Кран працуе наступным чынам:

  • У цалкам адкрытым становішчы гарачы цепланосбіт падаецца ў сістэму ў поўным аб'ёме, гэта дазваляе дасягнуць максімальна магчымай тэмпературы. Гэты варыянт падыходзіць для самых халодных перыядаў года.
  • Калі неабходна паменшыць тэмпературу падаецца вады, засланка часткова адкрываецца. Дыяпазон рэгуляванняў вельмі шырокі, таму можна дасягнуць патрэбных паказчыкаў.
  • У зачыненым становішчы па сістэме цыркулюе толькі обратку, без доступу гарачай вады, гэты варыянт можа ўжывацца пры рамонтных работах, калі трэба спусціць ваду з сістэмы.

віды канструкцый

Можна вылучыць наступныя віды:

  • Запорные механізмы прызначаныя для пераключэння кірунку руху патоку з адной трубы ў іншую. Вядома, імі можна і рэгуляваць паток, але зрабіць гэта плаўна наўрад ці ўдасца. Асноўнае прызначэнне - поўнае закрыццё сістэмы.
  • Рэгулявальныя краны маюць некалькі іншае прызначэнне: з іх дапамогай можна змешваць два патокі да патрэбнай тэмпературы, і рабіць гэта вельмі зручна і проста. Рэгулявальны механізм размяшчаецца на штоке, які служыць стрыжнем сістэмы, як адзначалася вышэй, лепшым варыянтам з'яўляюцца вырабы са шкалой.

Савет! Варта выбіраць вырабы вядомых вытворцаў, гэта гарантуе іх надзейнасць і даўгавечнасць. Эканомія на дадзеным выглядзе абсталявання недапушчальная, бо ў выніку вы атрымаеце некарэктна працуе сістэму.

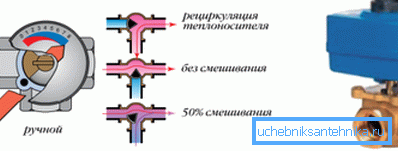

Вось так адбываецца рэгулёўка тэмпературы цепланосбіта

Таксама прылады можна падзяліць яшчэ па адным прыкмеце:

  • Краны з ручным кіраваннем прадугледжваюць самастойную рэгуляванне, то ёсць прысутнасць чалавека - абавязковая ўмова працы канструкцыі. У некаторых сітуацыях гэта не вельмі зручна, так як часам у хаце можа не быць людзей на працягу доўгага перыяду часу. Галоўнымі перавагамі гэтага варыянту можна лічыць невысокі кошт і прастату, але калі трэба зручнасць і аўтаномнасць, лепш разгледзець другі варыянт.
  • Ўстаноўкі з электрамеханічнай сістэмай рэгулявання называюцца троххадовых клапаны, так як яны функцыянуюць без умяшання чалавека. На штоке прылады усталяваны сервопривод, злучаны з тэрмастатам, які і вызначае тэмпературу ў памяшканні і пры яе адхіленнях рэгулюе становішча засланкі. Вельмі зручная канструкцыя, здольная працаваць самастойна, патрабуецца толькі перыядычна аглядаць вузлы.

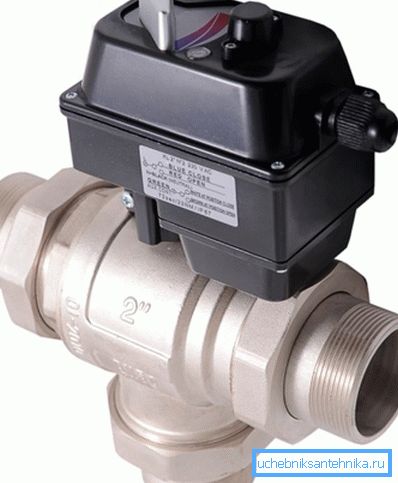

На фота: электрамеханічны блок кіравання - выдатнае рашэнне для павышэння камфорту

выснову

Троххадовых краны дазваляюць эканоміць сродкі на ацяпленне дзякуючы таму, што пры неабходнасці рэгулююць тэмпературу цепланосбіта. Відэа ў гэтым артыкуле дапаможа разабрацца ў некаторых асаблівасцях тэматыкі больш грунтоўна.
