Цалевы кран: канструкцыйныя і эксплуатацыйныя асаблівасці

У гэтым артыкуле мы распавядзем аб асноўных адрозненнях цалевай сістэмы вымярэння ад метрычнай. Таксама мы разгледзім асаблівасці выбару запорной арматуры для трубаправода.

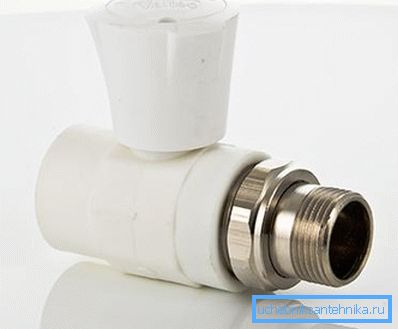

Тэма артыкула ўяўляе немалую цікавасць, так як на рынку прадстаўлены шырокі асартымент сантэхнічнага абсталявання, памеры якога вызначаюцца не ў звыклых міліметрах. Да прыкладу, вы можаце сустрэць у продажы кран паўцалі, і што, па-вашаму, азначае такі памер?

Адрозненне вымяральных велічынь

Для таго каб адразу ж ўнесці яснасць з розніцай у вымяральных велічынях адзначым тое, што цалевая сістэма вымярэння традыцыйна выкарыстоўваецца пры пабудове трубаправодаў і пры падборы запорной арматуры.

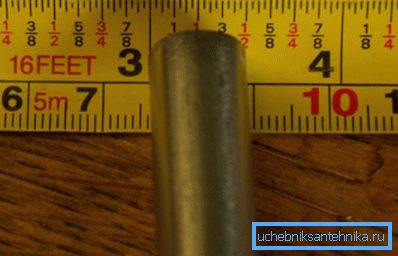

Англійская цаля (inch) пазначаецца пры напісанні як, роўны 25,4 мм у метрычнай сістэме вымярэння. Такім чынам, перавесці сучасныя велічыні, якія выкарыстоўваюцца пры падборы труб і фітынгаў, у міліметры нескладана, досыць ўзброіцца калькулятарам.

Напрыклад, вылічым, якому аналагу метрычнай сістэме вымярэнняў адпавядае кран 2 цалі. Для гэтага 25,4 памнажаем на 2 і атрымліваем 50,8 мм.

Такім чынам, інструкцыя падлікаў тэарэтычна нескладаная, і разлічыць памеры цалёвага крана таксама проста. Засталося разгледзець тое, як гэтыя велічыні спалучаюцца з памерам труб.

Асаблівасці дыяметра трубаправода

Як ужо было сказана, палічыць, колькі мае кран 1 2 цалі у мм нескладана. Але, што неабходна ведаць, для таго каб падабраць запорную арматуру для трубаправода?

У цяперашні час пры пабудове унутрыдамавых водаправодных сетак найбольш папулярным рашэннем з'яўляюцца металлопластовые, поліпрапіленавыя, радзей цалкам металічныя сталёвыя ці медныя трубы.

Не сакрэт, што ўсе гэтыя трубы пры падобным знешнім дыяметры будуць мець розны ўнутраны дыяметр, так як сталёвая труба будзе танчэй, чым аналагічнае выраб, вырабленае з палімерных матэрыялаў.

Таму, вызначаючы габарыты трубаправода і яго адпаведнасць габарытах запорной арматуры, варта прыняць да ўвагі наступныя велічыні:

• таўшчыня сценкі;
• ўнутраны дыяметр - умоўная характарыстыка элементаў трубаправода, як труб, так і фітынгаў;
• дыяметр ўмоўнага праходу (Dу) - намінальная велічыня ўнутранага Дзіметрыя, якая змешчана ў міліметрах і округлённая да цэлага значэння;
• намінальны дыяметр Dn;
• вонкавы дыяметр.

З усяго вышэйсказанага варта тое што, калі кран 1 8 цалі (ўнутраны дыяметр) з унутранай разьбой мама, то знешні дыяметр трубы з вонкавага разьбой таксама павінен складаць 1/8.

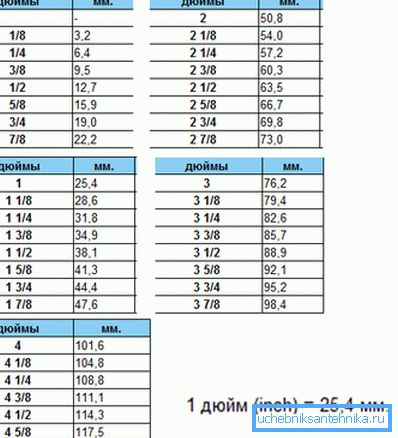

Адпаведна, глядзім у раней прыведзенай табліцы, колькі будзе 1/8 і бачым 3,2 мм. Гэта значыць, мы атрымалі дыяметр ўнутранай часткі крана і вонкавай часткі трубы ў міліметрах.

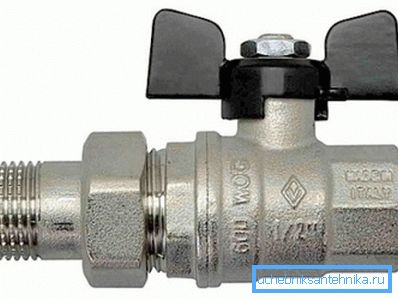

Прылада цалёвага шаравога крана

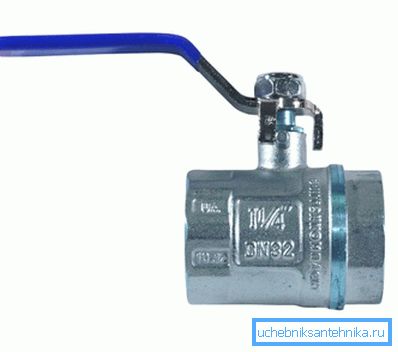

Калі мы гаворым кран цаля з чвэрцю, то мы часцей за ўсё маем на ўвазе так званыя полуоборотные запорные прылады з засаўкай шаравога тыпу. Разгледзім, як ўладкована такое абсталяванне, і што трэба мець на ўвазе пры яго выбары.

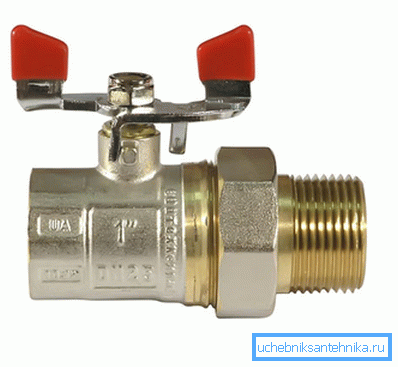

Шаравой кран - гэта разнавіднасць трубозапорной арматуры, запорный элемент у канструкцыі якога выкананы ў выглядзе сферы.

На сённяшні дзень полуоборотные краны з засаўкай сферычнай формы лічацца адным з найбольш сучасных, прагрэсіўных і адначасова простых ва ўсталёўцы і абслугоўванні відаў запорной арматуры. Такія краны паўсюдна прымяняюцца пры ўладкаванні трубаправодаў, якія транспартуюць вадкія і газападобныя асяроддзя.

Рухомы шарападобны затвор мае скразное восевы адтуліну, якое ў пэўным становішчы супадае са скразным адтулінай у корпусе крана. Калі адтуліны супадаюць, паток вады вольна праходзіць, у той жа час, калі адтуліны ў корпусе і ў засаўцы не супадаюць, праходжанне патоку перакрываецца. Да прыкладу, прахадны кран будзе цалкам зачынены, калі шар будзе павернуты на 90 градусаў вакол сваёй восі.

Полнопроходный кран абсталёўваецца затворной сферай з дыяметрам скразнога адтуліны аналагічным ўнутраным дыяметры патрубка, які падключаецца да трубаправода.

За кошт адпаведнасці параметраў адтуліны параметрах трубаправода мінімізуецца ўзровень гідраўлічных страт, што выгадна адрознівае гэтыя прылады ад іншых разнавіднасцяў запорной арматуры. Таму шаравой кран у цяперашні час выкарыстоўваецца ў якасці асноўнай разнавіднасці запорного прылады на лінейных участках магістральных газаправодаў.

Немалаважным элементам у канструкцыі шаравога крана з'яўляюцца «сёдлы», выкананыя з фторопластовых кольцаў. Наяўнасць «сёдлаў» забяспечвае паўнавартаснае прымыканне засаўкі і корпуса, герметычнасць, плыўнасць і лёгкасць павароту коркі.

Важна: Наяўнасць фторопластовых сёдлаў абмяжоўвае тэмпературу транспартуецца асяроддзя да + 200 ° C.

Падсумоўваючы вышэйсказанае, адзначым перавагі, характэрныя для запорной арматуры шаравога тыпу:

• прастата прылады;
• герметычнасць корпуса і засаўкі;
• кампактныя габарыты;
• прастата канфігурацыі праточнай часткі і практычна поўная адсутнасць застойных зон;
• зручнасць кіравання;
• абмежаваны час неабходнае для выканання павароту засаўкі;
• магчымасць эксплуатацыі пры транспартоўцы вязкай асяроддзяў, шламов, завісяў, пульпа і г.д.

Важна: Такім прыладам уласцівы адзін істотны недахоп - наяўнасць «мёртвай» зоны пры павароце засаўкі з кансольным махавіком. Гэта нязручнасць цалкам кампенсуецца кранам абсталяваным махавіком-баранчыкам.

Прылада і эксплуатацыя вентыльнага крана

Нароўні з запорной арматурай нельга не адзначыць наяўнасць вентыльных кранаў, якія паўсюдна ўжываюцца пры будаўніцтве бытавых і прамысловых трубаправодаў.

Сярод пераваг такога тыпу запорной арматуры адзначым наступнае:

• высокая ступень рамонтапрыдатнасць ў параўнанні з шаравымі аналагамі;
• даступны кошт;
• шырокі асартымент прапаноў за кошт разнастайнасці мадыфікацый;
• прастата мантажу;
• магчымасць прымянення ў якасці запорной і рэгулюе арматуры (для параўнання шаравой кран - толькі запорная арматура).

Сярод недахопаў адзначым меншую даўгавечнасць у параўнанні з шаравымі аналагамі. З іншага боку, прылада пры неабходнасці можна разабраць, высветліць прычыну паломкі і вырабіць рамонт сваімі рукамі.

Звычайны одновентильный кран складаецца з наступных канструкцыйных элементаў:

• корпус, выраблены з медзі, латуні або нержавеючай сталі;
• выліваючы (асобны або неаддзельны ад корпуса);
• махавік, замацаваны на штоке;
• запорный механізм - кран-буксуе чарвячнага або керамічнага тыпу.

Як ужо было сказана, у прыборах вентыльнага тыпу ўжываецца два выгляду запорных механізмаў. Разгледзім асаблівасці іх прымянення.

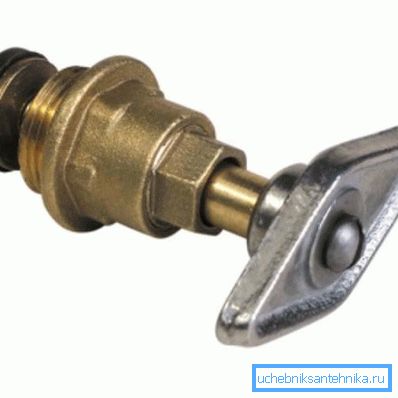

Запорный механізм чарвячнага тыпу прыводзіцца ў рух некалькімі абарачэннямі махавіка вакол сваёй восі. Чарвячнага шток на канцы процілеглым махавік абсталяваны гумовай або скураной пракладкай.

Пракладка ў працэсе кручэння прымыкае да «сядле» і такім чынам перакрываецца падача вады. І наадварот, калі круціць махавік ў адваротным кірунку, пракладка адыходзіць ад «сёдлы» і вада бесперашкодна праходзіць.

Важна: Найбольш распаўсюджанай непаладкай ў такіх механізмах з'яўляецца станчэнне пракладкі і, як следства, ўзнікненне працёкаў. Інструкцыя рамонту нескладаная, дастаткова разабраць кран, выдаліць старую пракладку і на яе месца ўсталяваць новы ўшчыльняльнік.

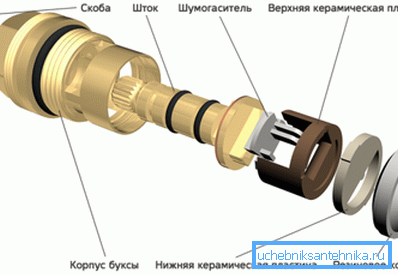

Запорный механізм у выглядзе керамічнай кран-буксы - гэта больш прагрэсіўны варыянт, у параўнанні з прыладай чарвячнага тыпу.

Затвор ўяўляе сабой асяродак з двума сумешчанымі керамічнымі пластеинами, адна з якіх нерухомая, а другая круціцца вакол сваёй восі. У працэсе павароту штока пласціны сумяшчаюцца або, наадварот, паміж імі ўтворыцца прасвет, скрозь які праходзіць паток вады.

Сярод пераваг такога тыпу засавак варта адзначыць наступнае:

• малы крутоўны момант, паколькі прылады полуоборотные;
• даўгавечнасць засаўкі за кошт таго, што керамічныя дэталі на парадак трывалей гумавай пракладкі;
• прастата рамонту, так як затвор ня чыніцца, а змяняецца цалкам пры тым, што кошт яго невялікая.

выснову

Такім чынам, зараз мы маем агульнае ўяўленне аб тым, што сабой уяўляе кран 3 4 цалі і аналагічныя вырабы з іншымі памерамі. Зноў жа, мы разгледзелі асаблівасці прылады запорных прылад, прыстасаваных для мантажу на цалевых трубах.

Засталіся якія-небудзь пытанні? Больш вычарпальных адказаў вы знойдзеце, паглядзеўшы відэа ў гэтым артыкуле.
