Цэнтрабежны помпа для студні: дапамога ў выбары і

Як уладкованыя погружные цэнтрабежныя помпы для калодзежаў? Па якіх характарыстыках варта падбіраць такая прылада? Ці ёсць яму разумныя альтэрнатывы? Ці варта пры працы з помпай ўлічваць якія-небудзь яго асаблівасці? Паспрабуем адказаць на гэтыя пытанні.

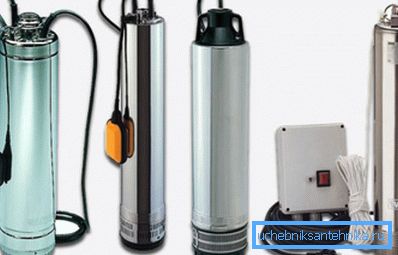

Гэтыя помпы маюць агульнае ўласцівасць: яны прызначаны для працы ў студні.

Што гэта такое

Пачнем з невялікага экскурсу ў нетры механікі.

Найбольш простая, даўгавечная і эфектыўная схема помпы, які можа прымяняцца для ўздыму і транспарціроўкі параўнальна чыстай вады, уяўляе сабой цэнтрабежную крыльчатку ў слімаку - корпусе, і на самай справе моцна нагадвае ракавіну малюска.

Як працуе такая прылада?

  • Крыльчатка прыводзіцца ў рух электраматорам. Пры гэтым лопасці адкідаюць ваду на перыферыю слімакі, ствараючы ў яе сценак залішні ціск. Варта адкрыць вадзе праход - і яна накіруецца за межы корпуса.

Дзіўна, што, дзякуючы асаблівасцям гідрадынамікі найбольшы напор ствараецца, калі выхадны патрубок накіраваны па датычнай да корпуса па кірунку кручэння крыльчаткі.

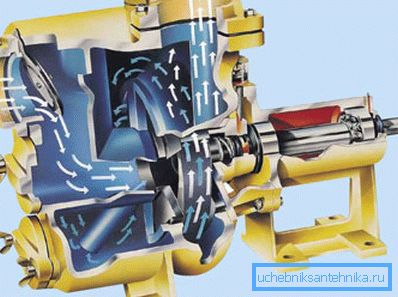

Схема руху патоку вады.
  • У вобласці восі крыльчаткі, наадварот, будзе створана разрэджанне. Для бесперапыннай працы помпы досыць арганізаваць падачу вады ўздоўж восі кручэння.

У слімакі ёсць адна шкодная асаблівасць. Прадукцыйнасць помпы і напор на выхадзе тым больш, чым менш зазор паміж крыльчаткой і корпусам. На самай справе, пры вялікім зазоры частка вады ганяецца па крузе ўнутры корпуса.

Менавіта гэта ўласцівасць з'яўляецца ахілесавай пятой так званага віхравога помпы, схему якога мы толькі што вычарпальна апісалі. Ён выкарыстоўваецца і ў дачыненні толькі і выключна для транспарціроўкі чыстай (не больш за 30 грамаў прымешак на кубаметр) вады.

Чаму?

  1. Пры мінімальным зазоры паміж крыльчаткой і корпусам, вылічаецца долямі міліметра, дробны пясок і абразіўныя прымешкі дзейнічаюць падобна мянташка. Літаральна за некалькі тыдняў працы слімак зношваюцца да стану поўнай непрацаздольнасці.
  2. Пры павелічэнні зазору рэзка падае напор на выхадзе.

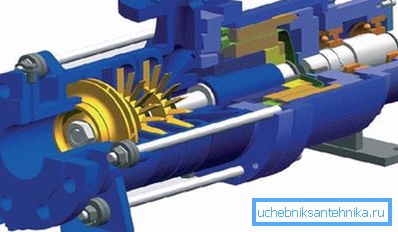

Для віхравога помпы характэрны мінімальны зазор паміж крыльчаткой і корпусам.

Аднак для цэнтрабежных помпаў звычайна паказваюцца куды больш дэмакратычныя характарыстыкі: дапушчальны памер цвёрдых часціц - да 2 міліметраў, колькасць прымешак - да 150 г / м 3. За кошт чаго?

Асноўная праблема віхравых помпаў вырашана ў цэнтрабежных канструкцыях проста і хупава.

Крыльчатку (ці, як яна правільна называецца, працоўнае кола) ад корпуса аддзяляюць некалькі міліметраў. Дзякуючы значнаму зазору завісі праціскалі праз слімака, не наносячы прыладзе ніякай шкоды. Падзенне жа напору і прадукцыйнасці кампенсуецца наяўнасцю некалькіх прыступак, кожная з якіх складаецца з працоўнага кола і дыфузара.

Карысна: кожная прыступку помпы падымае напор на яго выхадзе на 5-10 метраў. Пры гэтым ўскладненне канструкцыі мінімальна: усе рабочыя колы круціць адзіны электраматор.

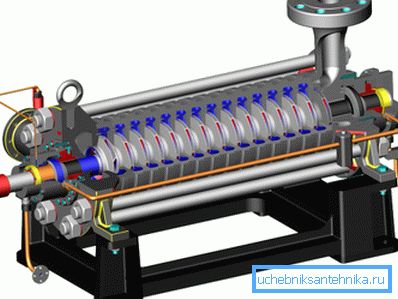

Шматступенны помпа ў разрэзе.

Дапамога ў выбары

Як і па якіх прыкметах выбраць цэнтрабежны калодзежны помпа?

напор

Так называецца максімальная вышыня, на якую прылада здольна падняць вадзяны слуп пры адсутнасці водоразбора. Як вызначыць, на якое значэнне варта арыентавацца?

Інструкцыя па разліку неабходнага напору досыць простая.

  1. У якасці базавага значэння бярэцца адлегласць ад глыбіні апускання помпы да паверхні. Заўважце, не ад люстэрка вада, менавіта ад помпы. З улікам дынамічнай змены ўзроўню вады ён апускаецца на значную глыбіню.
  2. Да атрыманага значэнню дадаецца 30 метраў. Чаму так шмат?

Залішняя напор дазволіць падняць ваду на другі ці трэці паверх прыватнага дома; акрамя таго, ён забяспечыць нармальную працу сантэхнічнага абсталявання. Запорная арматура зліўных бачкоў і змяшальнікі, ці ведаеце, выключна дрэнна працуюць пры адсутнасці залішняга ціску ў трубах.

  1. Да выніку дадаткова дадаецца 10% на няўлічаныя страты. Трубы (асабліва сталёвыя, што праслужылі некалькі гадоў і якія сталі шурпатымі знутры) валодаюць значным гідраўлічным супрацівам. Напор губляецца на паваротах вадаправода, на запорной арматуры, змяшальніках і гнуткіх падводках.

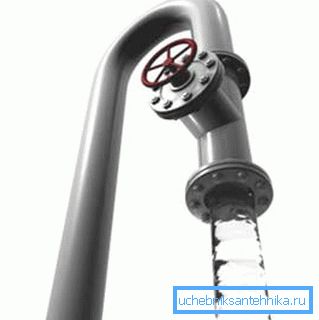

Кожны выгіб вадаправода, кожны вентыль павялічваюць страту напору.

Давайце ў якасці прыкладу разлічым, на якой напор варта арыентавацца пры выбары помпы, пагружанага ў калодзеж на глыбіню дзесяці метраў.

  • Базавую значэнне - тыя самыя 10 метраў для паверхні.
  • Прыбаўляем 30 метраў, неабходныя для нармальнай працы сантэхабсталяванне і пад'ёму вады на верхнія паверхі. 10 + 30 = 40.
  • Дадатковыя 10% на няўлічаныя страты павялічаць разліковае значэнне напору да 40х1,1 = 44 метраў.
  • Акругляем атрыманае значэнне ў большы бок. Відавочна, нам трэба будзе шукаць цэнтрабежны помпа, які забяспечвае напор ў 50 метраў.

Ці патрэбны дадатковы запас па напору? Няма.

Прычын некалькі.

  1. Чым вышэй заяўлены напор, тым вышэй кошт помпы. Таму ёсць цалкам аб'ектыўная прычына: канструкцыя становіцца складаней, дадаюцца дадатковыя прыступкі.
  2. Большы напор азначае перарасход электраэнергіі. Нічым, заўважце, не апраўданы.
  3. Нарэшце, залішні ціск у вадаправодзе небяспечна для сантэхнічнага абсталявання. У першую чаргу - для пластыкавых заліўных клапанаў у унитазных бачках і гнуткіх падводак да змяшальніка.

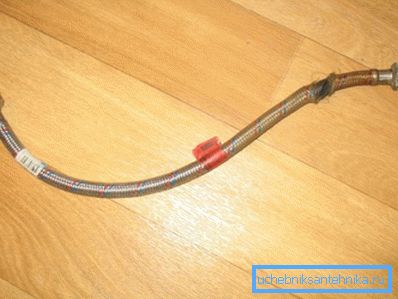

Трываласць гнуткіх шлангаў не варта пераацэньваць.

прадукцыйнасць

У ідэале яна павінна быць больш дэбіту (прытоку вады ў калодзеж з ваданосных пластоў), але менш пікавага водоразбора.

Зрэшты: пры наяўнасці буфернай ёмістасці вялікага аб'ёму апошнім пунктам можна занядбаць.

Як вызначыць дэбіт калодзежа і выдатак вады?

Каб вызначыць, колькі вады паступае ў калодзеж за адзінку часу, дастаткова спустошыць яго да фіксаванага ўзроўню і вымераць час, за якое люстэрка вады вернецца да ранейшай адзнакі. Далей - нескладаная арыфметыка.

Выкажам здагадку, у калодзежы дыяметрам 1,6 метра (стандартны памер жалезабетонных кольцаў) мы адпампавалі ваду на 2 метры ад першапачатковай адзнакі. Да ранейшага ўзроўню яна вярнулася за 1 гадзіну роўна.

Паспрабуем вылічыць дэбіт у літрах у хвіліну.

Формула аб'ёму цыліндру дапаможа нам у гэтым. R - радыус цыліндру, H - яго вышыня, V - шуканы аб'ём.
  1. Аб'ём вадзянога слупа дыяметрам 1,6 і вышынёй 2 метры роўны 3,1415х (0,8) ^ 2х2 = 4,02112 м3, або прыкладна 4000 літраў.
  2. Штохвілінна ў калодзеж прыбывае 4000/60 = 67 літраў вады.

А як ацаніць запатрабаванне сям'і ў вадзе?

Каб не мучыцца з спробамі вымераць іх, прывядзем статыстычныя дадзеныя. Для сям'і з 3-4 чалавек варта разлічваць на 40-50 літраў у хвіліну. Пры павелічэнні колькасці чальцоў сям'і выдаткі вады растуць прапарцыйна; неабходнасць палівання ўчастка дадаткова павялічвае іх прыкладна ўдвая.

Памеры і вытворца

Калі погружной помпа для свідравіны абмежаваны дыяметрам обсадной трубы, то ў выпадку студні ў плане габарытаў - поўная свабода. Чым больш дыяметр - тым танней прылада пры тых жа характарыстыках: пры павелічэнні дыяметра матора і крыльчаток забяспечыць прадукцыйнасць і круціць момант можна куды меншымі рэсурсамі. У прыватнасці, спрашчаецца абмотка матора і памяншаецца лік працоўных колаў.

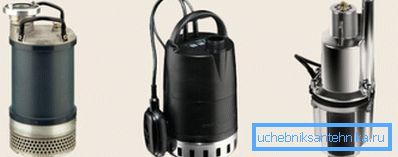

Кампактнасць? Ня, не чулі.

На якой вытворцу варта спыніць свой выбар?

Тут усяго два важных фактару:

  1. Кошт. Калі ў выпадку свідравіны помпы эканомія можа выйсці бокам, паколькі ўздым які выйшаў з ладу прылады - нетрывіяльная задача, то тут цалкам дапушчальна не гнацца за брэндамі.
  2. Размяшчэнне сэрвісных цэнтраў. Калі сэрвіс, аўтарызаваны па прадукцыі вадамёты, знаходзіцца побач з вамі, а сэрвіс Grundfos - у суседнім горадзе, выбар відавочны.

Рада: поплавковый выключальнік - вельмі карыснае дадатак. Ён спыніць матор пры крытычным падзенні ўзроўню вады ў калодзежы.

альтэрнатывы

Ці заўсёды цэнтрабежны помпа будзе для студні лепшым выбарам? Адказ неадназначны.

З аднаго боку, цэнтрабежная схема сумяшчае выдатныя характарыстыкі з непераборлівасцю і вялікім рэсурсам. З іншага - у альтэрнатыўных рашэнняў ёсць цалкам адчувальныя годнасці.

мембранны помпа

Ён уяўляе сабой канструкцыю з саленоіда з адной ці дзвюма мембранамі і зваротных клапанаў. Некалькі разоў у секунду на саленоід падаецца харчаванне, і замацаваная на яго стрыжні мембрана выштурхвае ваду з рабочай камеры ў пададзеную трубу. Зваротных ход стрыжня забяспечваецца спружынай або дадатковым электрычным контурам.

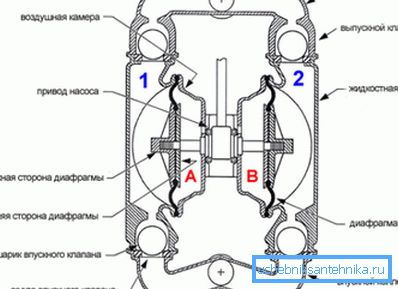

Прылада мембраннага помпы.

Асноўная каштоўнасць мембраннай схемы - лімітавая таннасць, прама вынікае з прастаты канструкцыі.

У свідравінах мембранныя помпы карыстаюцца даволі нізкай папулярнасцю з-за двух асаблівасцяў:

  1. Вібрацыя, якую генеруе саленоід, разбуральная для сценак свідравіны. Яна шматкроць паскарае заиливание ствала.
  2. Паколькі мембраны дэфармуюцца ў працэсе працы прылады, яго межремонтный рэсурс абмежаваны адным-двума гадамі. Замена мембран - даволі простая аперацыя, а вось ўздым свідравіны помпы - не вельмі.

Аднак ужыванне ў калодзежы, відавочна, дазваляе занядбаць абодвума недахопамі схемы.

павярхоўны помпа

Як і вынікае з назвы, гэта прылада мантуецца на паверхні; для пад'ёму вады ў калодзеж апускаецца жорсткі шланг або труба.

Што дае такое размяшчэнне?

  • Цалкам ўхіляюцца праблемы з гідраізаляцыяй матора. Вада проста не кантактуе з ім: электраматор і слімак разнесеныя ў прасторы, іх злучае толькі вал.
  • Рамонт і абслугоўванне істотна спрашчаюцца, паколькі для іх не патрабуецца ўздым абсталявання.
  • Недахоп напору з-за досыць вялікага зазору паміж крыльчаткой і корпусам слімакі можа быць кампенсаваны простым павелічэннем іх лінейных памераў, якія ў гэтым выпадку практычна нічым не абмежаваныя.

Адваротны бок размяшчэння помпавай станцыі вышэй за ўзровень вады - у тым, што глыбіня, з якой гэтая вада можа падымацца, абмежаваная сям'ю-васьмю метрамі. Пры большым перападзе матор проста працуе ўхаластую.

Аднак: для невялікіх помпаў часта выкарыстоўваецца цікаўная мадыфікацыя. Яны ўсталёўваюцца на станіну, замацаваную на плавае ў калодзежы астраўку. Плавучасць забяспечваецца тоўстым пенапластам; памер астраўка, амаль роўны плошчы люстэрка вады, не дае канструкцыі перавярнуцца.

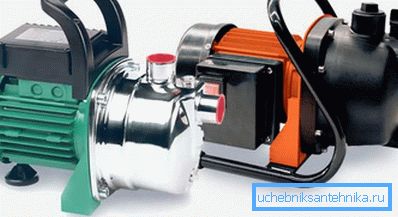

Павярхоўныя помпы на фота.

Асаблівасці эксплуатацыі

На што варта звярнуць увагу, сваімі рукамі падлучаючы цэнтрабежны помпа з сістэме водазабеспячэння?

  • Лепшыя тросы - з нержавеючай сталі. Яны маюць трываласць на разрыў да тоны; больш за тое: гэтая трываласць не падае з часам з прычыны карозіі.
  • Помпа апускаецца і падымаецца строга за трос. Кабель харчавання і напорныя труба або шланг падбіраюцца да тросе поліэтыленавымі хамутамі.
  • Адразу пасля выхаднога патрубка ставіцца зваротны клапан. У адваротным выпадку вада з сістэмы водазабеспячэння пасля адключэння харчавання сальецца ў калодзеж.

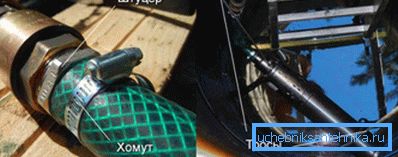

Зваротны клапан усталяваны перад напорнай шлангам.
  • Калі помпа выкарыстоўваецца не толькі для паліву, але і для водазабеспячэння дома, у яго абвязку ўключаецца гідраакумулятар і датчык ціску. У гэтым выпадку харчаванне будзе падавацца на матор толькі пры падзенні ціску ў сістэме да крытычнага значэння.

План Б: у сістэму водазабеспячэння можа быць уключана і назапашвальная ёмістасць. Яна ўсталёўваецца ў верхняй кропцы сістэмы водазабеспячэння і камплектуецца найпростым поплавковым датчыкам ўзроўню.

заключэнне

Калі нейкія моманты засталіся незразумелымі для чытача - магчыма, ён знойдзе адказы, прагледзеўшы відэа ў гэтым артыкуле. Поспехаў!
