Цэнтрабежныя помпы для свідравін: гісторыя вынаходкі і

Пытанне аб тым, як забяспечыць сваё загараднае жыллё аўтаномным водазабеспячэннем, актуальны сёння для многіх домаўладальнікаў. Ужо ніхто не хоча насіць ваду вёдрамі з калодзежаў. Каромысел можна ўбачыць толькі на малюнках або ў музеях.

На змену вядро прыйшлі помпы, якія самастойна пампуюць ваду ў сістэму трубаправодаў. Галоўнае, зрабіць правільны выбар пры абсталяванні свідравіны водоподъемным механізмам.

віды помпаў

Любыя помпы, якія выкарыстоўваюцца для ўздыму вады з свідравін, дзеляцца на два тыпу па месцы іх устаноўкі.

Яны могуць быць:

1. павярхоўнымі, калі корпус знаходзіцца побач са свідравінай або пры дапамозе паплаўка трымаецца на паверхні вады, а ваду пампуе з глыбіні свідравіны;
2. погружные, калі сам агрэгат знаходзіцца на глыбіні і падае ваду па шлангам на паверхню.

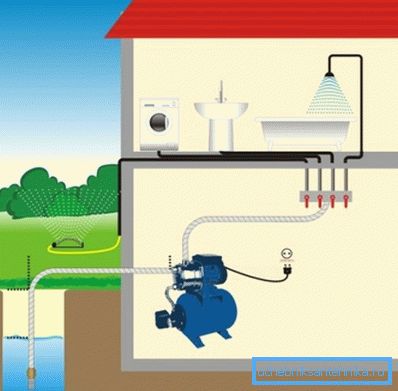

Самымі распаўсюджанымі ў побыце тыпамі гэтых агрэгатаў з'яўляюцца павярхоўныя прылады.

Іх ужываюць даволі шырока:

1. для ўздыму пітной вады з калодзежаў;
2. для ўздыму пітной вады з свідравіны;
3. для адпампоўкі вады з затопленых скляпоў;
4. для паліву вадой, адпампоўваецца з вадаёмаў.

Мінус гэтых механізмаў складаецца ў тым, што плот вады яны могуць ажыццяўляць з глыбіні не больш за 8 метраў. Адпаведна, прымяняць іх для глыбокіх свідравін з пітной вадой не атрымаецца.

Для плота вады з свідравін падыходзіць помпавае абсталяванне погружного тыпу, якое здольнае пампаваць ваду са значнай глыбіні. Погружные агрэгаты адрозніваюць па механізме Качанаў вады.

Яны бываюць трох тыпаў:

1. віхравымі, у якіх перапампоўванне вады адбываецца за кошт адукацыі віхравога патоку, яны маюць працоўнае кола ў выглядзе плоскага дыска з кароткімі лопасцямі;
2. цэнтрабежнымі, перакачка ідзе за кошт цэнтрабежнай сілы, якую ствараюць вал з размешчанымі на ім вяслярнымі лопасцямі;
3. вібрацыйнага, у якіх перапампоўванне адбываецца за кошт рознасці ўтвараецца ціску па розныя бакі мембраны, якая і з'яўляецца асноўнай канструктыўнай дэталлю.

Выбар неабходнага тыпу агрэгата ажыццяўляецца зыходзячы з наступных параметраў:

1. агульнай глыбіні свідравіны і ўзроўню вады ў ёй;
2. агульнай патрэбнасці ў спажыванні вады;
3. фактычных паказчыкаў разліковага напору вады ў створе;
4. дыяметра слупа створа.

Найбольш распаўсюджаныя сёння цэнтрабежныя мадэлі помпаў погружного тыпу для пад'ёму вады з свідравін. Яны забяспечваюць дастатковую прадукцыйнасць і могуць працаваць нават з вадой, у якой змяшчаюцца прымешкі пяску.

Прымяненне цэнтрабежнай сілы

Помпы, дзеянне якіх грунтуецца на ўжыванні цэнтрабежнай сілы для ўздыму вады, атрымалі ў наш час шырокае прымяненне. Цэнтрабежны погружной помпа для свідравіны перапампоўвае ваду за кошт кручэння спецыяльнага колы, які замацоўваецца на вале.

трохі гісторыі

Вельмі цяжка цяпер вызначыць, хто прыдумаў першым выкарыстоўваць цэнтрабежную сілу для пад'ёму вады. Існуюць вядомыя эскізы, якія выканаў Леанарда да Вінчы. Па іх цалкам можна выказаць здагадку, што менавіта ён першым прапанаваў перапампоўваць ваду за кошт выкарыстання цэнтрабежнай сілы у вяртлявым канале.

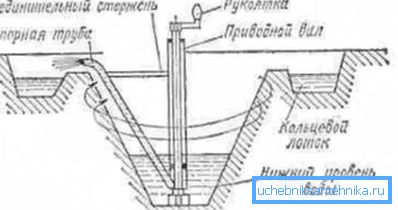

На практыцы першае вядомае прылада было апрабавана у 1732 г. Яго распрацаваў ЛеДемур.

Сутнасць гэтай помпы заключалася ў наступным:

1. да вертыкальнага вале прымацоўвалася труба, жорстка з ім звязваючыся злучаюць стрыжнем;
2. ніжні канец трубы апускаўся ў ваду;
3. вал пачынаў круціцца, труба таксама прыводзілася ў кручэнне;
4. цэнтрабежныя сілы выклікалі перасоўванне вады ў трубе.

Але распаўсюджванне цэнтрабежныя помпы атрымалі толькі з канца 19 стагоддзя. У гэты час з'явіліся цеплавыя, а затым электрычныя рухавікі, што дазволіла ствараць нават шматпрыступкавыя агрэгаты для глыбокіх свідравін.

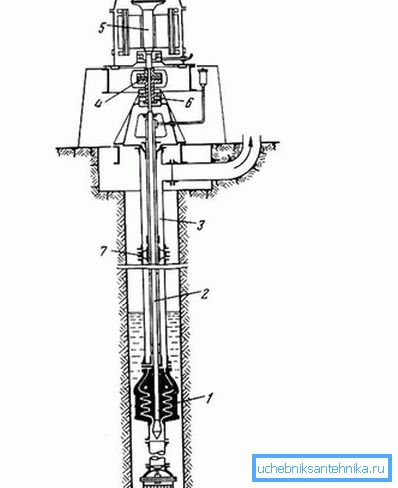

Руская інжынер В.А. Пушечников распрацаваў шматступенны помпа на аснове прымянення дзеяння цэнтрабежнай сілы для свідравін да 250 м глыбінёй.

Прынцып прылады можна апісаць наступным чынам:

1. эластычная муфта служыць злучэннем прываднага вала з электрарухавікоў;
2. алейная ванна знаходзіцца непасрэдна пад муфтай;
3. у ванну змешчаны шарыкавы падшыпнік, які прымае на сябе восевую нагрузку;
4. алей для змазкі падаецца па калоне труб, падвешаных да апорнай раме;
5. калона і прывадны вал абапіраюцца на падшыпнікі, якія змяшчаюцца ў крыжападобных кранштэйнах;
6. кранштэйны ўстаноўлены паміж стыкамі труб;
7. у самой апорнай раме ёсць Сальнікава скрынка, пад ёй размешчаны патрубок для нагнятальных труб;
8. всасывать штуцэр помпы злучаецца з всасывать трубой, на трубе прысутнічае засцерагае сетка.

Такая канструкцыя палягчае размяшчэнне помпы ў свідравіне не вельмі вялікага дыяметра. Самы першы помпа гэтай канструкцыі быў выраблены ў канцы 1899 года I быў усталяваны на вадакачка ў Мыцішчах.

Выпрабаванні прайшлі паспяхова, неўзабаве былі вырабленыя такія свідравіны цэнтрабежныя помпы ў колькасці 19 штук, якія таксама былі ўсталяваныя на гэтай вадакачка.

Цікава, што выканаць гэты заказ на выраб агрэгатаў змаглі толькі ў Парыжы на заводзе ФАРК, хоць прапанову аб размяшчэнні замовы было выслана на 24 завода ў розных краінах. У тэхнічнай літаратуры можна сустрэць назву гэтай помпы, як «насос ФАРК», а не па імі канструктара. (Гл. Таксама артыкул Які помпа лепш для свідравіны: параметры выбару.)

Прынцып працы сучасных мадэляў

Вырашаючы пытанне, як выбраць цэнтрабежны помпа для свідравіны, неабходна разумець асноўныя параметры, па якіх адрозніваюцца мадэлі.

Розныя цэнтрабежныя помпы для свідравіны можна класіфікаваць наступным чынам:

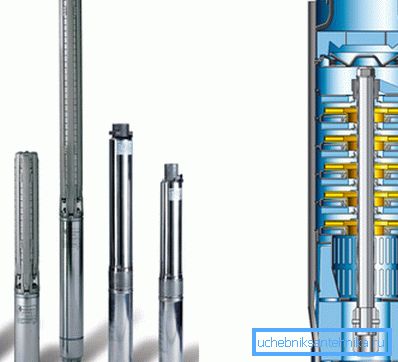

1. па ліку наяўных колаў, калі адно кола, то прылады одноступенчатую, калі больш, то шматступенны;
2. па напору, ад нізкага або сярэдняга напору да высокіх значэнняў;
3. па спосабе падачы вады, аднабаковая падача або двухбаковая;
4. па спосабе, які ўжываецца для адводу вадкасці ў спіральны канал з працоўнага кола, могуць быць спіральныя і турбінныя;
5. па хуткасці ходу, ціхаходныя, нармальныя, хуткаходныя.

Важна. Нягледзячы на ​​тое, што цана шматступеньчатых мадэляў даражэй, чым аднаступенных, многія аддаюць перавагу ўсталёўваць менавіта іх. Справа ў тым, што такія мадэлі маюць большы запас трываласці і не псуецца ад утрымання ў вадзе розных прымешак механічнага парадку.

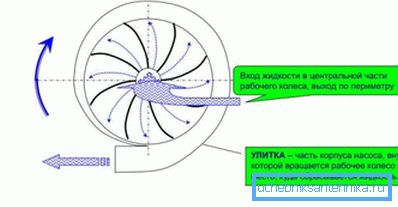

Прынцып працы дадзеных механізмаў адбываецца па наступнай схеме:

1. падаецца вада, за кошт хуткага кручэння крыльчаткі ствараецца багаты струмень;
2. цэнтрабежная сіла дзейнічае, выцясняючы ваду ад цэнтраў колаў да далёкіх участках;
3. павышаецца ціск унутры, яно выцясняе вадкасць у трубаправод;
4. ціск у цэнтры ў працоўнага колы адпаведна паніжаецца;
5. вада паступае зноў праз всасывать трубу.

Глыбінны помпа з выгляду падобны на цыліндр. Гэта дазваляе размяшчаць яго ў досыць вузкіх свідравінах. Даўжыня канструкцыі можа быць ад 0,5 да 2,5 метраў, а дыяметр складае прыблізна 10 см. Нягледзячы на ​​свае сціплыя памеры, гэтыя прылады для свідравін характарызуюцца выдатнай прадукцыйнасцю.

Важна. Неабходна сачыць, каб помпа падчас працы не датычылася сценак створа свідравіны. Калі дыяметр створа занадта малы, то неабходна абараніць агрэгат, надзеўшы на яго корпус гумовае кольца.

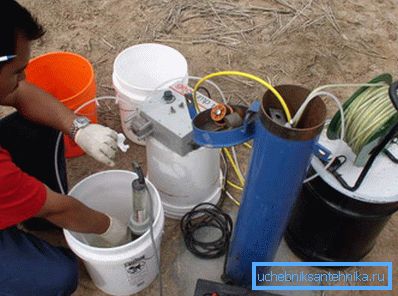

Ўстаноўка цэнтрабежнага помпы ў свідравіну праводзіцца спецыялістамі, бо вельмі важна ўсё зрабіць пісьменна, калі вы хочаце карыстацца вадой з свідравіны доўгі час, не ведаючы клопатаў.

Агрэгат апускаюць у свідравіну на глыбіню, папярэдне замацаваўшы яго страховачным тросам да оголовков або вечку свідравіны. Электрычны кабель падключаецца да помпы і таксама прапускаецца ў спецыяльную адтуліну ў оголовков.

З трубой помпа павінен быць злучаны латунным фітынгам. Другі канец гэтай трубы злучаецца з выхадам на вечку.

Калі ў вас ёсць вопыт у мантажным справе, то можна сваімі рукамі выканаць падлучэнне цэнтрабежнага помпы да свідравіне. Галоўнае, выконваць усе патрабаванні, якія апісвае інструкцыя да канкрэтнай мадэлі.

Важна. Пры ўсталёўцы абсталявання ў свідравіне на глыбіні большай, чым 80 метраў, ужываюць трубу, вытрымліваюць ціск у 16 ​​атмасфер. Пры меншай глыбіні ўстаноўкі досыць прымяненне трубы на 12,5 атмасфер.

рэзюмэ

Правільна падабранае помпавае абсталяванне забяспечыць працу сістэмы падачы вады ў бесперабойным рэжыме. У прадстаўленым відэа ў гэтым артыкуле вы знойдзеце дадатковую інфармацыю па гэтай тэме.
