Ціск вады ў вадаправодзе: адзінкі вымярэння, нормы, спосаб

У чым вымяраецца ціск вады ў вадаправодзе халоднага ці гарачага водазабеспячэння? Якім чынам здымаюцца замеры ціску? Ці існуюць нейкія нарматыўныя межы яго значэння? У гэтым артыкуле мы паспрабуем адказаць на гэтыя пытанні, а заадно навучыцца разлічваць падзенне ціску ў вадаправодзе з вядомымі параметрамі.

адзінкі

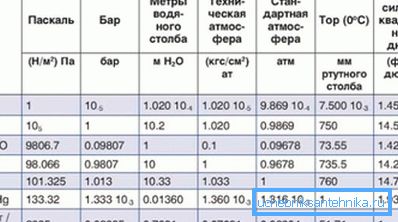

Для пачатку высвятлім, якія адзінкі вымярэння ціску вады ў вадаправодзе выкарыстоўваюцца ў цяперашні час.

атмасфера

Гэтая адзінка адпавядае атмасфернага ціску на ўзроўні мора. Тут, аднак, ёсць невялікая тонкасць: гаворка ідзе пра залішнім ціску адносна атмасфернага. Яго значэнне ў вадаправодзе ў 0,2 атмасферы, якое паказалі манометрам, адпавядае абсалютным значэнні ў 1,2 атмасферы.

Карысна: замест слова атмасфера часта выкарыстоўваецца раўнацэннае паняцце - кгс / см2. Фізічны сэнс адзінкі - высілак, з якім маса ў 1 кг пры зямным паскарэнні вольнага падзення будзе ціснуць на плошчу ў 1 см2.

бар

Састарэлая адзінка вымярэння, запазычаная з якая выкарыстоўвалася да СІ сістэмы вымярэнняў СГС. Пра яе дастаткова ведаць, што бар прыблізна (з дакладнасцю каля 2%) роўны атмасферы. Даволі часта манометр для вымярэння ціску вады ў вадаправодзе мае дзве шкалы - у барах і мегапаскалей.

мегапаскаль

Паскаль адпавядае аднаму ньютану на квадратны метр паверхні. Паколькі маса ў адзін кілаграм цісне на падставу з сілай у 9,8 ньютанаў, 1 мегапаскаль прыкладна адпавядае 9,8 кгс / см2. Часам гэта значэнне акругляюць да 10.

напор

Пад паняццем напору, вымяранага ў метрах, разумеецца вышыня вадзянога слупа, адпаведная вызначанага залішняй ціску. Як даведацца напор пры вядомых паказаннях манометра ў кгс / см2? Дастаткова проста памножыць іх на 10: адна залішняя атмасфера здольна падняць вадзяны слуп на 10 метраў.

замеры

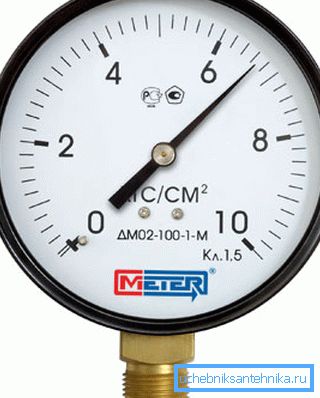

Прыбор для вымярэння ціску вады ў вадаправодзе, як вядома, называецца манометрам. Кошт найбольш даступных манометры пачынаецца прыкладна ад 150-200 рублёў; зрэшты, лічбавыя прылады могуць абыходзіцца ў адзінкі і нават дзясяткі тысяч.

Спосаб вымярэння цікавіць нас параметру сваімі рукамі просты дашчэнту:

1. Подмотанный льном або іншым герметызавальным матэрыялам прыбор ўкручваецца ў кантрольны вентыль.
2. Вентыль адкрываецца, пасля чаго здымаецца замер.

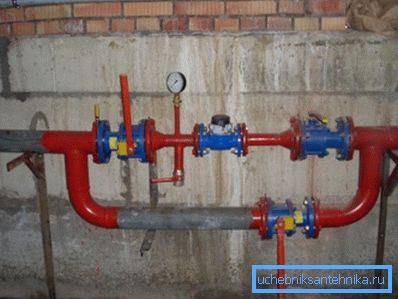

Кантрольныя вентыля для зняцця замераў заўсёды прысутнічаюць у элеваторный вузле (падача, обратку і сумесь пасля элеватара) і ў вадамераў (як правіла, да і пасля лічыльніка). Пры неабходнасці зняць замер ў адвольнай кропцы сістэмы водазабеспячэння гэта нескладана зрабіць, ўкрутую манометр замест заглушкі ў адзін з стояков і запусціўшы яго.

Як заўсёды, ёсць шэраг тонкасцяў.

• Каб скласці дэталёвую карціну работы вадаправода, вымярэння трэба праводзіць у пік водоразбора, што прыпадае на вячэрнія гадзіны.

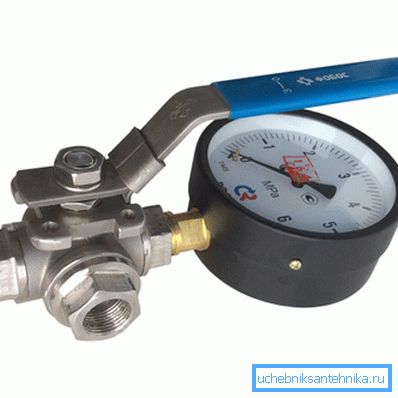

• Пастаянна падлучаны да вадаправода прыбор даволі часта заліпаць: стрэлка захрасае ў адным становішчы. Каб гэтага не адбылося, замест кантрольнага вентыля ставіцца троххадовых кран з дрэнажных адтулінай, які дазваляе скінуць ваду з яго корпуса пасля замеру.

• Латуневая трубавая разьба пастаянна здымаецца прыбора хутка зношваецца. Вырашыць праблему дапаможа простая інструкцыя: забяспечыце манометр сталёвым падаўжальнікам.

нарматывы

Вось нормы ціску вады ў вадаправодзе, якія змяшчаюцца ў дзеючым БНіП 2.04.01-85.

Як нескладана падлічыць, ціск вады ў гарадскім вадаправодзе ў агульным выпадку можа адрознівацца ад яго значэння на верхнім паверсе ўсяго на 0,25 Мпа, што адпавядае напору ў 25 метраў. Пры большай вышыні будынка на сярэдніх паверхах павінна ўсталёўвацца прамежкавая падпампоўка.

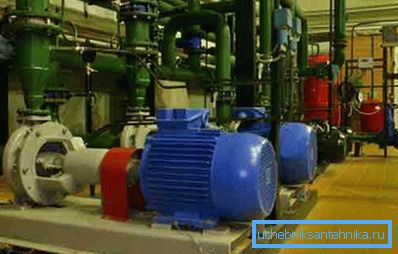

Аднак: на практыцы ўсе знаёмыя аўтару помпавыя станцыі размяшчаюцца ў падвале дома ці ў асобным будынку. Пры іх працы на першых паверхах ў кропках водоразбора цалкам можа быць 8 - 9 кгс / см2.

На практыцы тыпавыя значэння ціску ў трасах і магістралях такія:

• ХВС - 3 - 4 кгс / см2.
• ГВС - 3,5 - 6,5 кгс / см2.

падзенне напору

Пры току вады праз трубу ціск на выхадзе будзе менш, чым на ўваходзе.

Падзенне вызначаецца некалькімі фактарамі:

1. Дыяметрам трубы.
2. Яе даўжынёй.

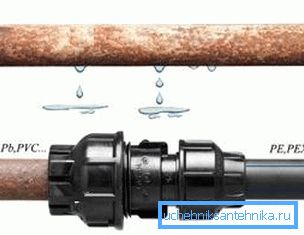

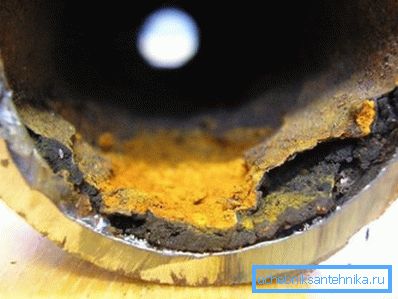

3. Шурпатасцю яе сценак.

1. Хуткасцю патоку ў ёй.

Для разліку выкарыстоўваецца формула H = iL (1 + K).

У ёй:

• H - падзенне напору ў метрах. Каб перавесці яго ў атмасферы, досыць атрыманае значэнне падзяліць на 10.
• i - гідраўлічны ўхіл, вызначаем дыяметрам, матэрыялам трубы і хуткасцю патоку ў ёй.
• L -длина трубы ў метрах.
• K - каэфіцыент, для сістэм гаспадарча-пітнога водазабеспячэння які прымаецца роўным 0,3.

Дзе ўзяць значэнне гідраўлічнага ўхілу? У так званых табліцах Шевелева. Прывядзём фрагмент адной з іх, актуальнай для новай сталёвай трубы памерам ДУ15.

Значэнне 1000i - гэта гідраўлічны ўхіл пры працягласцi трубы ў 1 км. Каб разлічыць значэнне i для пагоннага метра, дастаткова падзяліць яго на 1000.

Так, для сталёвай трубы ДУ15 даўжынёй 25 метраў пры расходзе вады праз яе ў 0,2 л / с падзенне напору складзе (360,5 / 1000) * 25 * (1 + 0,3) = 11,7 метра, што адпавядае розніцы ціскаў у 1,17 кгс / см2.

заключэнне

Спадзяемся, што прапанаваная інфармацыя дапаможа чытачу ў рэалізацыі яго ўласных праектаў. Даведацца больш аб тым, які ціск вады ў вадаправодзе лічыцца нормай, дазволіць відэа ў гэтым артыкуле. Поспехаў!
