Тыпавы праект каналізацыйнага калодзежа для аўтаномнай

Эфектыўна працуе каналізацыйная сістэма стане залогам камфортнага знаходжання ў прыватным доме. Мантаж каналізацыйнага калодзежа - адным з асноўных этапаў у яе прыладзе. Пры гэтым яго канструкцыя досыць простая, што лічыцца галоўным аргументам для самастойнага ўзвядзення.

Правёўшы мантаж сваімі рукамі вы істотна паменшыце выдаткі на ўладкаванне хатняй каналізацыі і будзеце напэўна ведаць якасць выніку. Акрамя таго, вы зможаце набыць новыя карысныя навыкі, якія яшчэ не раз вам спатрэбяцца.

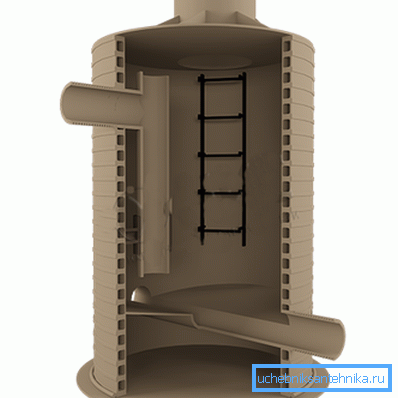

На фота - тыпавы праект перепадного каналізацыйнага калодзежа для загараднага ўчастка

працэс

Лепш за ўсё пачаць працу з дэталёвай распрацоўкі агульнага плана ўсёй сістэмы каналізацыі для дома. За аснову можна ўзяць тыпавы праект, бо такія каналізацыйныя калодзежы без праблем працуюць многія гады.

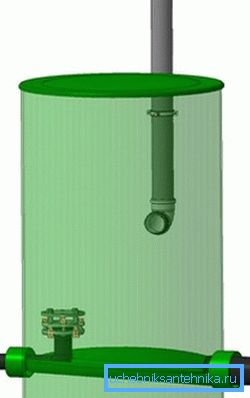

Тыпавы праект калодзежа гасільнікам напору для аўтаномнай каналізацыі

Складзеная папярэдняя схема, распрацаваны праект, а таксама каштарыс даюць магчымасць значна паменшыць працавыдаткі, зберагчы час і скараціць фінансавыя ўкладанні. І хай вы возьмеце будматэрыялы з 20% -ым запасам, пры строгім выкананні каштарысу вы ўсё роўна апынецеся ў добрай выгадзе.

З чаго складаецца план каналізацыйнага калодзежа

Дадзены этап уключае ў сябе наступныя пункты:

  1. Выбар месца пад будучы калодзеж. Тут спатрэбіцца тыпавы праект, бо такія будынкі, як правіла, размешчаны ніжэй за ўзровень галоўнага будынка на ўчастку. У гэтым выпадку працэс прылады студні і пракладка труб, якія забяспечваюць эфектыўны сліў, палягчаецца.
  2. Вызначыце месца, дзе будзе з дому выходзіць каналізацыйная труба. Наўрад ці вам захочацца капаць траншэю па перыметры будынка, таму варта выбраць самы кароткі шлях ад хаты да каналізацыйнага калодзежа.
  3. Намалюйце для нагляднасці схему, з захаваннем маштабу. Гэтая стадыя дае магчымасць вызначыць неабходны метраж труб, колькасць фітынгаў і злучэнняў, а таксама ўмовы, у якіх будзе прокладываться трубаправод. Да апошніх адносяць склад грунту, глыбіню траншэі для каналізацыйнай трубы, наяўнасць магчымых перашкод.
На схеме - тыпавы праект вадабойную калодзежа

Па завяршэнні падрыхтоўчых работ, мы атрымаем падрабязны план. Аднак перад тым як пачаць яго рэалізоўваць, неабходна разабрацца, якой тыпавы праект каналізацыйных калодзежаў з існуючых вам лепш ўзвесці.

віды

Існуе некалькі разнавіднасцяў падобных збудаванняў. Хоць дадзеную класіфікацыю можна прымаць шмат у чым умоўнай. Часцей за ўсё сустракаюцца камбінаваныя варыянты, тыпавы праект якіх дазваляе ім выконваць некалькіх функцый адначасова.

Спецыялісты падзяляюць каналізацыйныя калодзежы на:

  • перепадные, якія ўладкоўваюць тады, калі характарыстыка ўчастка не дае магчымасці ажыццявіць пракладку трубаправода з пэўным ухілам;
  • назіральныя, якія выкарыстоўваюцца для забеспячэння рамонту і прафілактыкі каналізацыйнай сістэмы, а таксама для доступу ў яе пры правядзенні ачышчальных работ. Таму, калі трубаправод вонкавай каналізацыі вельмі доўгі ці мае звілістую канфігурацыю, вам не абысціся без назіральных калодзежаў.

Рада: ўладкоўвайце першы назіральнай калодзеж не далей, чым 12 м ад месца выхаду каналізацыйнай трубы з хаты, потым адлегласць можа быць і 15 м. Акрамя таго, не змяшчайце яго бліжэй 3 м ад падмурка будынка.

  • паваротныя, якія выконваюць функцыю назіральных, але іх ладзяць у кропках, дзе каналізацыя паварочвае на 90 ?. Гэтыя ўчасткі трубаправода лічацца найбольш праблемнымі, бо тут вялікі рызыка адукацыі засоров, так што абавязкова забяспечце да іх доступ;
  • фільтрацыйныя і назапашвальныя студні неабходныя для ачысткі сцёкавых вод, якія затым пасля фільтрацыі адводзяць у грунт. Яны могуць быць часткай сэптыка.

Якой быць тып калодзежа вы не абралі, яго прылада мае амаль аднолькавую схему для кожнай разнавіднасці.

У яго ўваходзіць:

  • працоўная камера;
  • гарлавіна, якая выходзіць на паверхню.

Апошняя звычайна мае ахоўны люк, які дазваляе патрапіць у камеру студні.

На плане - тыпавы праект водаправодных калодзежаў

Выраб зліўнога калодзежа

Гэта самы просты з усіх варыянтаў, складаецца з рэзервуара, дзе назапашваюцца сцёкавыя вады, і адбываецца іх папярэдняя ачыстка:

  1. Частковае раскладанне назапашаных сцёкаў адбываецца пад дзеяннем анаэробных бактэрый, дзякуючы чаму з таксічнай арганікі атрымліваецца вада, газ і інэртны глей.
  2. БНіП патрабуе, каб ён быў размешчаны не бліжэй, чым у 5 м ад падмурка будынка. Важна таксама выдаліць яго на максімальную адлегласць ад калодзежа, свідравіны і іншых крыніц пітной вады. На пясчаных і супясчаных глебах адлегласць складае 50 м, на цяжкіх і сярэдніх суглінках, а таксама на грунтах з перавагай гліны - да 25 м.
  3. Дно калодзежа спачатку засынаецца пластом друзу на вышыню 200-300 мм, а затым яно павінна быць заліта бетонам, каб не адбывалася фільтраванне брудных сцёкаў у грунт. Форма збудаванні можа быць квадратнай або круглай. Глыбіня залежыць ад сутачнага аб'ёму сцёкавых вод.
  4. У аднакамернага варыянту прынцып працы нагадвае выграбную яму, таму ён патрабуе перыядычнай адпампоўкі, што павялічвае кошт яго абслугоўвання. Калі ж зрабіць збудаванне, якое нагадвае сэптык, якое складаецца з 2-3 камер, тады можна пазбавіцца ад такога нязручнасці, хоць кошт канструкцыі і павялічыцца.
  5. Важным у будаўніцтве дадзенага збудавання з'яўляецца герметызацыя сцен. Інструкцыя дапускае, што яны могуць быць з ж / б кольцаў, з герметызацыяй стыкаў, або з бутавага каменя ці б / у цэглы на цэментавым растворы.

У апошнім выпадку неабходна паверхню знутры апрацаваць бітумам. Можна таксама пабудаваць камеру і з дапамогай апалубкі, у якую заліваюць бетон, тады дадаткова сцены герметызаваць ня трэба.

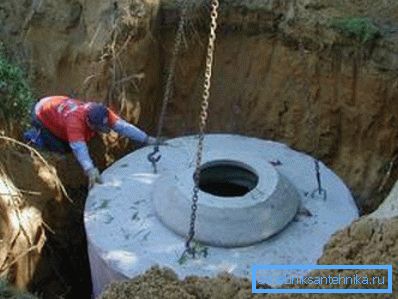

Ўстаноўка зліўнога калодзежа з ж / б кольцаў

Савет: пры выкарыстанні ж / б кольцаў выкарыстоўвайце для іх усталёўкі будаўнічую тэхніку, каб яны не пашкодзілі.

  1. Перакрыццем калодзежа можа служыць ж / б пліта з месцам пад ўстаноўку люка. Ён выкарыстоўваецца стандартны - пластыкавы з армаваннем з металу або металічны.

выснову

Любая разнавіднасць каналізацыйнага калодзежа мае практычна аднолькавае прылада. Адрозніваюцца яны толькі прызначэннем і месцам ўстаноўкі. У прадстаўленым відэа ў гэтым артыкуле вы знойдзеце дадатковую інфармацыю па гэтай тэме.
