Унутраны вадаправод і каналізацыя будынкаў: нарматыўныя
Якія БНіП ці СП на ўнутраны вадаправод і каналізацыя будынкаў дзейнічаюць у Расійскай Федэрацыі? Нам трэба будзе правесці кароткі агляд асноўных патрабаванняў гэтых дакументаў. Акрамя таго, у рамках артыкула мы прывядзем некаторыя даведачныя дадзеныя і апішам найпростыя методыкі выканання разлікаў вадаправодаў. Такім чынам, непасрэдна да справы.
пералік дакументаў
Уласна, ён складаецца ўсяго з двух пунктаў, да таго ж збольшага дубліруючых адзін аднаго.
- Галоўны дакумент - БНіП на ўнутраны вадаправод і каналізацыю будынкаў пад нумарам 2.04.01-85. Яго бягучы выданне было зацверджана Міністэрствам будаўніцтва ў 1996 годзе.
- Збор правілаў СП 30.13330.2012 ўяўляе сабой актуалізаваць версію таго ж БНіП. Паколькі гэты дакумент датуецца больш позняй датай, менавіта ён стане асноўным аб'ектам для нашага даследавання; аднак дзеянні БНіП ён не адмяняе.
Цікава: вонкавы вадаправод і каналізацыя будынкаў па БНіП 3.05.04-85 таксама праектуюцца і будуюцца да цяперашняга часу, нягледзячы на існаванне больш новых скляпенняў правілаў СП 31.13330.2012 і 32.13330.2012, часткова дублюючых яго патрабаванні.
Доследны СП 30.13330.2012
вобласць прымянення
Яна абмяжоўваецца сістэмамі водазабеспячэння і водаадвядзення будынкаў вышынёй да 75 метраў, што адпавядае 20-25 паверхах.
Дзеянне дакумента не распаўсюджваецца:
- На пажарныя вадаправоды.
- На Элеватарнай вузлы.
- На спецыялізаваныя сістэмы водазабеспячэння (падача вады для лячэбных працэдур, падача деионизированной вады і г.д.).
агульныя палажэнні

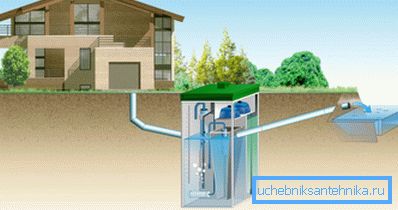

Пры наяўнасці цэнтральнай каналізацыі ў раёне будаўніцтва будынка будуюцца з ўнутранымі сістэмамі каналізацыі і водазабеспячэння. Пры яе адсутнасці для ачысткі каналізацыйных сцёкаў выкарыстоўваюцца лакальныя ачышчальныя збудаванні, якімі павінны камплектавацца грамадскія ўстановы і жылыя будынкі вышэй за два паверхаў.
У вытворчых будынках вадаправод і сцёкавая сістэма могуць адсутнічаць, калі на прадпрыемстве няма цэнтральнага вадаправода, а колькасць работнікаў ў змене не перавышае 25 чалавек.
Якасць і тэмпература вады
Якасць вады гаспадарча-пітнога прызначэння павінна адпавядаць патрабаванням, выкладзеным у СанПіН 2.1.4.1074. Для вытворчых патрэб яно вызначаецца тэхналагічнымі патрабаваннямі.
Тэмпература ГВС ў кропках водоразбора павінна ляжаць у дыяпазоне 60 - 75 градусаў.
Заўвага аўтара: у рэальнасці гэта патрабаванне парушаецца, верагодна, часьцей за ўсе іншыя. Згодна з дзеючым тэмпературным графікам, пры +8 на вуліцы тэмпература вады ў які падае трубаправодзе цеплатрасы павінна быць роўнай 46,4 - 53,2 С. Откуда в гэтым выпадку могуць ўзяцца мінімальныя 60, аўтару катэгарычна незразумела.
У дзіцячых садках і яслях тэмпература ГВС не павiнна быць вышэй +37 С.
У прыбіральні (пісуары і зліўныя бачкі) можа падавацца вада непитьевого якасці. Пры больш нізкіх патрабаваннях да апрацоўкі цана кубаметру будзе прыкметна менш.
сістэмы вадаправода
- Падача гарачай вады з цеплатрасы непажаданая. Рэкамендуецца рыхтаваць яе на месцы ў цеплаабменніках і воданагравальніках.
- Пажарны вадаправод можа аб'ядноўвацца з гаспадарча-пітным або вытворчым.
- Сістэму ГВС варта рабіць цыркуляцыйнай для падтрымання тэмпературы гарачай вады ў адсутнасць водоразбора. Для гэтай мэты стаякі будынкаў вышэй 4 паверхаў аб'ядноўваюцца ў групы (ад 3 да 7 штук); перамычкі пракладваюцца па гарышчы ці ў кватэрах.
Ціск на ўзроўні кропак водоразбора павінен адпавядаць наступнай табліцы:
| Размяшчэнне прыбора | Ціск, кгс / см2 |
| Ніжні прыбор у будынку | Не больш за 4,5 |
| Тое ж, для будынкаў, якія ўзводзяцца ў забудаваных раней раёнах | Не больш за 6 |
| Верхні прыбор у будынку | Не менш за 2 |

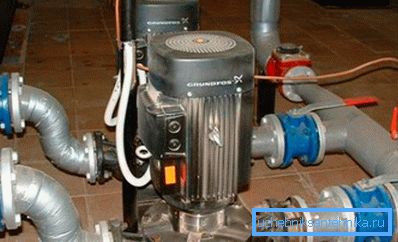

Важна: ціску ў адну атмасферу адпавядае вышыня вадзянога слупа ў 10 метраў. Адпаведна, любы будынак вышэй 25 метраў, каб укласціся ў гэтыя патрабаванні, павінна камплектавацца прамежкавымі падпампоўкі на сярэдніх паверхах. На практыцы падпампоўка калі і ёсць, то устанаўліваецца ў падвале ці ў асобным будынку.
каналізацыя

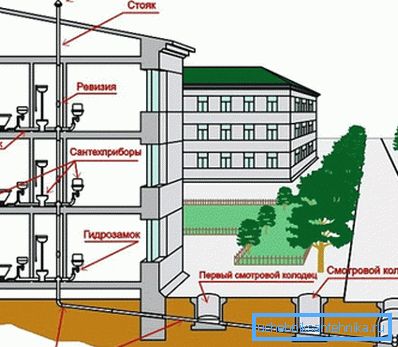

Адвод каналізацыйных сцёкаў варта арганізоўваць па самацёчным закрытым трубаправодах. Ўчасткі каналізацыі пракладваюцца прамалінейна; павароты выконваюцца з абавязковай устаноўкай адпаведнай фасонины. Ўхіл застаецца пастаянным на ўсім працягу кожнага ўчастка.
карысныя дробязі
Напрыканцы прапануем увазе чытача некаторы колькасць несістэматызаваных інфармацыі, якая мае дачыненне да праектавання, будаўніцтву і абслугоўванню вадаправодаў.
- Адлегласць ад вадаправода да падмурка будынка павінна быць не менш за 5 метраў.
Аднак: згодна з БНіП 2.07.01-07, пры пракладцы сталёвага або пластыкавага вадавода ў ахоўным футарале адлегласць ад вадаправода да будынка можа быць паменшана да паўтары метраў.
- Калі праз будынка транзітам праходзіць магістральная сетку вадаправода, яна застаецца ў зоне адказнасці Горводосети. Жыллёвая арганізацыя абавязаная толькі забяспечыць доступ да магістралі.
- Сваімі рукамі разлічыць дыяметр вадаправода для дома або кватэры дапаможа наступная табліца:
| Унутраны дыяметр, мм | Выдатак ў літрах у секунду |
| 10 | 0,11 |
| 15 | 0,35 |
| 20 | 0,7 |
| 25 | 1,4 |
| 32 | 2,3 |
| 40 | 3,5 |
| 50 | 5,9 |
- Інструкцыя па разліку пікавага расходу вады зводзіцца да выкарыстання яшчэ адной табліцы:
| сантэхнічны прыбор | Выдатак ў літрах у секунду |
| Ўнітаз (зліўны кран) | 1,40 |
| Ўнітаз (зліўны бачок) | 0,10 |
| палівальны кран | 0,30 |
| Душ, рукамыйніца, мыйка | 0,12 |
| Ванна пры наборы вады | 0,25 |

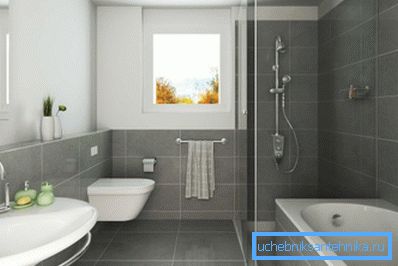

- Калі мяркуецца адначасова выкарыстоўваць некалькі кропак водоразбора, расход праз іх сумуецца. Напрыклад, для ванны, унітаза з бачком і кухоннай мыйкі ён складзе 0,25 + 0,10 + 0,12 = 0,47 л / с.
заключэнне
Спадзяемся, што матэрыял гэтага артыкула зможа дапамагчы чытачу ў вывучэнні асноў праектавання вадаправодаў і сістэм каналізацыі. Відэа ў гэтым артыкуле прапануе дадатковую інфармацыю. Поспехаў!
