Унутраны вадаправод і каналізацыя будынкаў: нарматывы,

Унутраны вадаправод і каналізацыя будынкаў, з'яўляюцца, без перабольшання, яго галоўнымі «артэрыямі». Менавіта таму распрацоўцы гэтых вузлоў спецыялісты надаюць самую пільную ўвагу: у выпадку памылкі ўзровень камфорту будзе істотна паніжаны, а працы па выпраўленні недахопаў запатрабуюць сур'ёзнай рэканструкцыі і значных фінансавых укладанняў.

Ніжэй мы раскажам, якія нарматыўныя дакументы рэгламентуюць праектоўку водаправодных і каналізацыйных сістэм, на што варта звяртаць увазе пры планаванні і якія нюансы трэба ўлічыць, выконваючы самастойны мантаж трубаправодаў.

Агульныя пытанні праекціроўкі

нарматыўная база

Асноўным нарматывам, які рэгулюе пытанні ўладкавання падобных камунікацый, з'яўляецца БНіП на ўнутраны вадаправод і каналізацыю будынкаў (2.04.01-85), а таксама яго актуалізаваць версія СП 30.13330.2012, уведзеная ў дзеянне ў канцы 2013 года.

Акрамя таго, пры праектоўцы сістэм водазабеспячэння і водаадвядзення варта прымаць пад увагу такія дакументы:

• СП 31.13330.2012, які вызначае працэс праекціроўкі вонкавых вадаправодных сістэм.
• СП 61.13330.2012, які рэгламентуе цяпло-і гідраізаляцыю розных трубаправодаў.
• СП 73.13330.2012, які апісвае санітарныя патрабаванні да жылых будынкаў і збудаванняў і г.д.

Асобную групу складаюць санітарныя нормы і правілы:

• СанПіН 2.1.4.1074-01 - патрабаванні да якасці вады, якая пастаўляецца праз цэнтралізаваныя сістэмы пітнога водазабеспячэння.
• СанПіН 2.1.2.2645-10 - характарыстыкі умоў пражывання ў прыватных і шматкватэрных дамах.
• СанПіН 2.1.4.2496-09 - забеспячэнне бяспекі сістэм з гарачай вадой.

Пры афармленні дакументацыі абавязковым з'яўляецца выкарыстанне такіх дакументаў як ДАСТ на рабочыя чарцяжы на ўнутраны вадаправод і каналізацыю (21.601-79), а таксама іншых актуальных на момант здачы праекта рэгламентаў.

характарыстыкі сістэмы

Згодна з БНіП на ўнутраны вадаправод - і каналізацыя, і сістэма водазабеспячэння павінны адпавядаць шэрагу патрабаванняў.

Ніжэй мы пералічым тыя з іх, якія будуць найбольш важнымі пры самастойнай праектоўцы і ўладкаванні дадзеных камунікацый:

• Калі ёсць магчымасць, сістэмы водазабеспячэння і водаадвядзення некалькіх будынкаў варта аб'ядноўваць паміж сабой. Такі падыход дасць магчымасць больш эфектыўна выкарыстоўваць наяўныя рэсурсы, што, у сваю чаргу, будзе садзейнічаць зніжэнню выдаткаў на эксплуатацыю збудаванняў.

Звярніце ўвагу! БНіП дапускае аб'яднанне сетак будынкаў незалежна ад іх ведамаснай прыналежнасці.

• Вада, якая паступае ў вадаправод жылога дома, павінна адпавядаць санітарным нормам. Для гэтага ў шэрагу выпадкаў неабходна праводзіць комплекс мерапрыемстваў па водападрыхтоўцы (ачыстка, асвятленне і г.д.).
• Вада, выкарыстоўваная ў тэхнічных мэтах, таксама праходзіць падрыхтоўку. Пры гэтым ступень яе ачысткі вызначаецца асаблівасцямі таго тэхналагічнага працэсу, для якога яна выкарыстоўваецца.
• Для транспарціроўкі вады павінны прымяняцца трубаправоды з такога матэрыялу, які не пагаршае якасць вадкасці нават пры працяглым кантакце.

Пры праектоўцы вадаправодных сістэм варта ўлічваць аб'ёмы спажывання. Для розных тыпаў будынкаў гэтыя аб'ёмы з'яўляюцца рознымі, і найбольш часта сустракаемыя лічбаў прыведзены ў табліцы ніжэй:

Звярніце ўвагу! Дадзеныя лічбы варта выкарыстоўваць для праекціроўкі камунікацый, якія вы плануеце пракладваць сваімі рукамі. Пры цэнтралізаваным будаўніцтве часам дапускаецца павелічэнне названых нарматываў пры ўмове абгрунтавання і ўзгаднення з мясцовымі ўладамі.

Акрамя аб'ёмаў водазабеспячэння БНіП таксама рэкамендуе ўлічваць велічыню вольнага напору.

Мінімальнае значэнне дадзенага параметру павінна складаць:

• На ўводзе ў будынак пры аднапавярховай забудове - 10 м.
• Для кожнага наступнага паверху неабходна дадаваць 4 м.
• У перыяд мінімальнага водаспажывання дапускаецца зніжэнне напору да 3 м на кожны паверх вышэй першага.

Звярніце ўвагу! Велічыня агульнага свабоднага напору не павінна перавышаць 60 м.

унутраны вадаправод

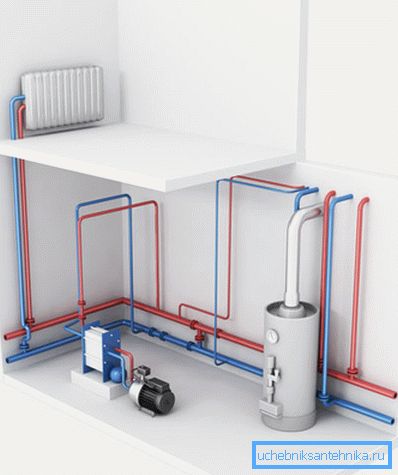

Акрамя дадзеных патрабаванняў нарматыўныя дакументы таксама рэгламентуюць асаблівасці ўладкавання ўсіх контураў камунікацыі. Ніжэй мы апішам галоўныя моманты праекціроўкі, і пачнем з сістэм падачы халоднай і гарачай вады.

Сістэма водазабеспячэння можа быць як цэнтралізаванай, так і мясцовай. Выбар тыпу сістэмы павінен ажыццяўляцца з улікам асаблівасцяў ўчастка і эканамічнай эфектыўнасці подвода магістральнага вадаправода.

Так, для значнай колькасці прыватных домаўладанняў цана поўнага камплекта помпавага абсталявання, а таксама кошт ўладкавання свідравіны могуць быць куды ніжэй, чым пракладка адгалінаванні водонесущей магістралі.

У залежнасці ад прызначэння будынка ў ім могуць быць прадугледжаны такія вадаправодныя сістэмы:

• Гаспадарча-пітная.
• Вытворчая.
• Супрацьпажарная.
• Сістэма гарачага водазабеспячэння.

Звярніце ўвагу! У шэрагу выпадкаў пажарны вадаправод аб'ядноўваюць небудзь з вытворчым, альбо з гаспадарча-пітным.

Асноўнымі кампанентамі сістэмы з'яўляюцца:

• Ўвод у будынак.
• Вузел ўліку спажывання вадкасці (часам яго падзяляюць на два вузла, для гарачай і халоднай вады адпаведна).
• Разводзячых сетку.
• Стаякі для падачы вады на верхнія паверхі.
• Якія падводзяць трубаправоды.
• Запорно-рэгулюе арматура (краны, вентылі).
• Таксама ў шэрагу выпадкаў канструкцыя можа прадугледжваць ўстаноўку рэзервуараў. Тыповым прыкладам падобнай канструкцыі з'яўляецца мембранны бак, які напаўняецца за кошт працы калодзежа або свідравіны помпы і забяспечвае падтрыманне стабільнага ціску ў сістэме.

Асобныя патрабаванні вылучаюцца да сістэмы падачы гарачай вады:

• Для падтрымання тэмпературы да моманту водазабору інструкцыя рэкамендуе ўладкоўваць сістэму цыркуляцыі.
• Не дапускаецца ўстаноўка водазаборных арматуры на трубы з гарачай вадой.
• Пры пракладцы трубаправодаў іх варта абавязкова абараняць ад страт цяпла, уладкоўваючы якасную ізаляцыю найбольш праблемных участкаў.

унутраная каналізацыя

Як і вадаправод, сістэма выдалення вадкіх адходаў павінна праектавацца па пэўным стандартам.

На сённяшні дзень спецыялісты вылучаюць такія разнавіднасці каналізацый:

• Санітарна-бытавая - найбольш часта ўжываецца тып. Выкарыстоўваецца для адвядзення сцёкавых вод ад ракавін, ваннаў, унітазаў, душавых кабін, бідэ і г.д.
• Вытворчая - разлічана на працу з вялікімі аб'ёмамі прамысловых сцёкаў.
• Аб'яднаная - з'яўляецца вынікам сумяшчэння двух папярэдніх відаў.
• Унутраная вадасцёкавая - звычайна выкарыстоўваецца для выдалення адталай вады з дахаў і іншых архітэктурных элементаў.

Пры планаванні каналізацыйнай сістэмы неабходна разлічваць яе магутнасць (звычайна яна ўзгадняецца з аб'ёмамі водазабеспячэння). Пры гэтым варта прымаць да ўвагі якія дзейнічаюць у вашым рэгіёне нарматывы на аб'ём скіду каналізацыйных сцёкавых вод.

Для ўнутранай каналізацыйнай сеткі актуальнымі будуць такія правілы:

• Водаадвядзенне ажыццяўляецца самацёкам па закрытым трубаправодах. Транспарціроўка вадкасцяў у адчыненых латках дапускаецца толькі ў тым выпадку, калі яны не маюць непрыемнага паху і не ўтрымліваюць у складзе лятучых рэчываў.
• Водоотводящие трубаправоды пажадана пракладваць прамалінейна, з пастаянным ухілам. Далучэння разводкі да стояку ажыццяўляецца з дапамогай касога каналізацыйнага траяка або крыжавіны.
• Тэрмін службы трубаправодаў, якія выкарыстоўваюцца для ўладкавання каналізацыі, павінен складаць 25 гадоў і больш. На сённяшні дзень стаіць аддаваць перавагу вырабамі з тэхналагічных палімераў (ПВХ, поліпрапілен, поліэтылен).

інжынерныя рэкамендацыі

вадаправодныя сеткі

Як вы можаце ўбачыць, прааналізаваўшы папярэдні раздзел, патрабаванняў да добраўпарадкавання унутрыдамавых камунікацый вылучаецца даволі шмат. Пры гэтым кожны вузел таксама павінен планавацца і ўзводзіцца па пэўным стандартам.

Таму ў гэтай частцы артыкула мы прывядзем канкрэтныя рэкамендацыі, якімі вы зможаце карыстацца пры пракладцы вадаправода і каналізацыі:

• Для большасці жылых дамоў і вытворчых памяшканняў у праект закладваецца адзін уваход трубаправода. Два і больш ўваходу неабходна прадугледжваць толькі для жылых будынкаў, разлічаных на 400 і больш кватэр, лазняў і шэрагу прамысловых збудаванняў.
• Усе трубаправоды збіраем з дэталяў, мінімальны тэрмін службы якіх павінен складаць 50 гадоў пры тэмпературы 20 ⁰С і 25 гадоў пры тэмпературы 75 ⁰С.

Звярніце ўвагу! Тэрмін службы разлічваецца для таго ціску, які прадугледжана эксплуатацыйнымі характарыстыкамі канкрэтнай мадэлі трубы.

• Рэгуляванне падачы вады ў сістэму і яе адбору ажыццяўляецца з дапамогай запорнай арматуры. Канструкцыя гэтых дэталяў павінна забяспечваць плыўнае змяненне ціску і надзейнае перакрыцце току вады ў закрытым стане.

• У месцах раздзельнай падводкі халоднай і гарачай вады да кропкі водазабору пажадана ўсталяваць змяшальнікі. У шэрагу выпадкаў дапускаецца выкарыстанне двух асобных кранаў, аднак такая канструкцыя будзе куды менш зручнай.

Таксама ў сістэмах гарачага водазабеспячэння абавязкова прадугледжваем мантаж зваротных клапанаў.

Гэтыя дэталі звычайна ўсталёўваюцца:

• Перад групавымі змяшальнікамі.
• Перад воданагравальнікамі.
• Пасля прыбораў уліку гарачай вады.

Усе прыведзеныя вышэй рэкамендацыі справядлівыя як для сістэм з цэнтралізаваным, так і для сістэм з аўтаномным водазабеспячэннем.

Аднак там, дзе водазабор праводзіцца з калодзежа або свідравіны, узнікае неабходнасць у мантажы помпавага блока:

• Асноўным элементам канструкцыі з'яўляецца помпа, якая ажыццяўляе ўздым вады з глыбіні.
• Праца гэтай прылады рэгулюецца аўтаматычнай сістэмай, у якую ўваходзяць або адключальнай помпу ў залежнасці ад ціску ў трубах або рэзервуары.
• У мэтах эканоміі энергіі і выраўноўвання ціску на верхніх паверхах будынка звычайна мантуюць пашыральны бак, служачы рэзервуарам для вады.

У шэрагу выпадкаў (пры нестабільнай працы цэнтральнага вадаправода) помпавая станцыя можа ўсталёўвацца і як дублюючая сістэма.

сістэма водаадвядзення

У непарыўнай звязку з водазабеспячэннем трэба ўладкоўваць і каналізацыю.

Як правіла, водоотводящие трубы пракладваюць:

• У калідорах, падсобных памяшканнях, цэхах, на гарышчах і падвалах - адкрыта.
• У жылых памяшканнях за фальш-панэлямі, ліштвой, у адмысловых каналах або з заладкай ў апорныя канструкцыі - ўтоена.

Пры гэтым у ходзе мантажу варта прытрымлівацца такіх рэкамендацый:

• Пры схаванай пракладцы каналізацыі з палімерных труб трэба ўлічваць механічную ўстойлівасць дэталяў і не падвяргаць іх дэфармуюцца і разбурае нагрузак.
• Вертыкальныя ўчасткі трубаправода (стаякі) размяшчаем ў спецыяльных нішах, выключаючы механічныя ўздзеяння. Асабовая частка нішы павінна быць зачынена здымнай панэллю, якая забяспечвае доступ да стояку для рэвізіі і рамонту.
• Адтуліны ў перакрыццях, праз якія праходзяць трубы, неабходна заладзіць цэментавым растворам. Для больш якаснай герметызацыі сама труба пры гэтым абгортваецца рулонным гідраізаляцыйных матэрыялам.

• Верхняя частка стояка выводзіцца на дах у выглядзе вентыляцыйнага канала. Аптымальная вышыня ўздыму вентыляцыйнай трубы для якія не эксплуатуюцца плоскіх і скатных дахаў складае каля 20 см.
• Пры схаванай пракладцы трубаправодаў неабходна прадугледзець мантаж рэвізійных люкаў. Плошчу люка павінна складаць не больш 0,1м².
• Адлегласць паміж рэвізіямі залежыць ад тыпу будынкі. У жылых дамах звычайна ўсталёўваюць па адной рэвізіі на ўчастак ад 15 (дыяметр трубы да 50 мм) да 20 (дыяметр 150 мм і больш) метраў.

выснову

Акрамя прыведзенай вышэй інфармацыі БНіП на ўнутраныя сеткі водаправода і каналізацыі таксама змяшчае звесткі аб розных дэталях ўладкавання і нюансах функцыянавання дадзеных сістэм. Вось чаму перад пачаткам работ мы рэкамендуем не толькі ўважліва прагледзець відэа ў гэтым артыкуле, але і дасканала вывучыць поўныя версіі ўсіх згаданых вышэй нарматыўных дакументаў.

Толькі пры выкананні выкладзеных у iх патрабаванняў можна гарантаваць стабільную працу спраектаваных камунікацый.
