Усё, што трэба ведаць пра клапан для вадаправода

Без клапанаў не абыдзецца ні адзін сучасны трубаправод, па-за залежнасці ад таго, што менавіта па ім транспартуецца. Гэтыя прылады выконваюць адразу некалькі функцый сярод якіх адзначыць можна абарону ад гідраўдараў адчувальнага абсталявання (помпаў), рэгуляванне ціску ў сістэме і г.д. У іх карысць кажа і тое, што ўстаноўка такой прылады гранічна простая.

класіфікацыя клапанаў

Падобныя прылады на вадаправодах (а таксама на газаправодах і т. Д.) Выкарыстоўваюцца для некалькіх мэтаў:

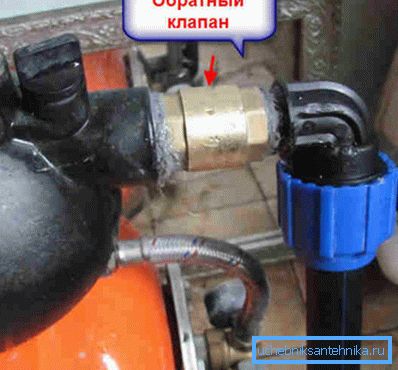

• абарона абсталявання ад скокаў ціску - напрыклад, перад помпамі звычайна ставяцца зваротныя клапаны для таго, каб пры гідраўдараў абсталяванне не пашкодзіць. Ўстаноўка выконваецца з выкарыстаннем раздымных злучэнняў так што нават калі досведу няма, працу можна выканаць сваімі рукамі;

• рэгулявальная функцыя - у вадаправодах руху вадкасці ў трубах дапушчальна толькі ў адным кірунку, так што ён дапаможа і ў гэтай сітуацыі. Як толькі вада паспрабуе накіравацца ў адваротны бок, пялёстак перакрые праход у трубе;

• таксама клапаны могуць выкарыстоўвацца для рэгулявання ціску ў сістэме, падбіраецца межавае высілак, пры якім транспартуецца асяроддзя адкрывае клапан, у выніку, як толькі ціск у трубаправодзе перавысіць максімальную, ён адкрыецца і ціск выраўнуецца. Паветраны клапан на газаправодзе - рэч незаменная.

Гэтым функцыянал запорно-рэгулявальных прылад не вычэрпваецца, яны могуць прымяняцца і з мэтай кіравання помпамі, пры ачыстцы сцёкавых вод, для мінімізацыі уцечак і т. Д.

Больш падрабязна аб канструкцыі і прынцыпе дзеяння розных відаў клапанаў

У апошні час акрамя звычайных клапанаў (якія дзейнічаюць выключна на падставе прыкладання сілы), з'явіліся яшчэ і электрамагнітныя аналагі, кіраваць імі можна выдалена. Водаправодны электрамагнітны клапан можа выкарыстоўвацца, напрыклад, у сістэме «разумная хата», з аднаго пульта можна кіраваць рэгулююць прыладамі па ўсім доме і на прылеглай тэрыторыі.

электрамагнітныя клапаны

Ключавое адрозненне ад астатніх аналагаў заключаецца ў тым, што ён прапускае ваду не пры росце ціску, а выключна па камандзе чалавека. У гэтым заключаецца іх галоўная перавага.

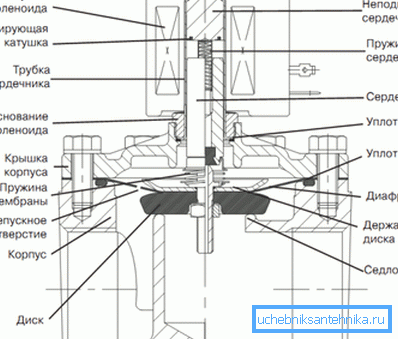

Што тычыцца канструкцыі, то ключавым элементам можна лічыць катушку, якая пры праходжанні праз яе электрычнага току прымушае перамяшчацца стрыжань, які і адкрывае / закрывае прахадны адтуліну. Працаваць такія прылады могуць як ад батарэек (напружанне харчавання 24В), так і падлучацца да сеткі (напружанне 110В або 220В).

Што тычыцца класіфікацыі, то можна вылучыць:

• нармальна адкрытыя / закрытыя альбо аэратэрмааптычнае;
• таксама электрамагнітны вадаправодны клапан 220 У можа выконваць: функцыю пераключэння патоку (2/3 хадавыя), запорные (2/2), троххадовых (3/2).

Звярніце ўвагу! Пры выбары трэба ўлічыць асаблівасці працы кожнай мадэлі. Напрыклад, калі электрамагнітнае Запорное прылада выпушчана з сервокіравання, то трэба ведаць, што яно проста не будзе працаваць пры нулявым перападзе ціску, так што хоць бы мінімальны перапад ціску ўсё-ткі патрэбен.

Што тычыцца вобласці прымянення, то электрамагнітныя прылады выдатна ўпісваюцца ў канцэпцыю «разумнай хаты». Напрыклад, электрычны вадаправодны клапан, усталяваны ў кесон зможа спусціць ваду з труб вадаправода аўтаматычна, нават з хаты не трэба будзе выходзіць, і гэты прыклад - найпросты.

Простыя і камбінаваныя мадэлі

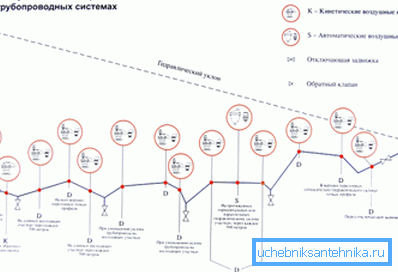

Пры эксплуатацыі вадаправода даводзіцца вырашаць такія задачы як:

• выпуск паветраных коркаў з труб, якія ўтварыліся непасрэдна ў працэсе эксплуатацыі;

Звярніце ўвагу! Такую праблему даводзіцца асабліва часта вырашаць пры эксплуатацыі сістэмы ацяплення. На ўсіх радыятарах для выпуску лішняга паветра прадугледжваецца ўстаноўка спецыяльнага клапана.

• пры спускання вады (напрыклад, падчас кансервацыі трубы на зіму) трэба забяспечыць прыток паветра, які замяшчае ў трубе спушчаную ваду;
• пры запаўненні трубы клапан павінен забяспечыць выпуск паветра.

З выпускам паветраных коркаў справіцца просты кран Маеўскага з ручным кіраваннем, кошт такога прылады не дацягвае нават да 200 рублёў.

Але могуць выкарыстоўвацца і іншыя віды запорно-рэгулявальнай арматуры:

• для аўтаматычнага страўлівання залішняга ціску прымяняюцца однофункциональные клапаны. Яны ўжываюцца для захавання працаздольнасці помпавага абсталявання і т. Д., Акрамя выраўноўвання ціску ў сістэме ні для чаго больш ён не прыстасаваны;
• камбінаваныя - дазваляюць вырашыць усе пералічаныя задачы. У іх прыладзе выкарыстоўваецца рухомы паплавок, пры запоўненым вадой трубаправодзе ён падымаецца і перакрывае буйныя адтуліны, праз якія паступае паветра, пры спускання вады ён таксама апускаецца, адтуліны адкрываюцца і вакуум у трубе не ствараецца.

Звярніце ўвагу! Таксама ў камбінаваных прыладах могуць быць і невялікія адтуліны для выраўноўвання ціску.

Сліў і дрэнаж

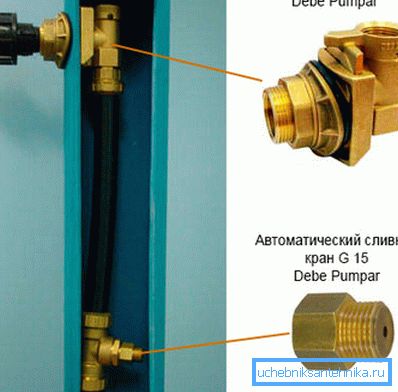

Зліўны клапан можа выкарыстоўвацца не толькі ў доме для скіду вады з труб, але і як прылада для забеспячэння захаванасці водазабеспячэння з свідравіны. Такія прылады па прынцыпе дзеяння нагадваюць камбінаваныя паветраныя і зімой пры зніжэнні ціску ў трубе скідаюць ваду ў свідравіну.

Калі ціск вышэй мінімальнага, шар перакрывае выходную адтуліну, і вада ідзе ў дом. Калі ж ціск падае ніжэй мінімальнай адзнакі, то шар адкрывае выходную адтуліну, і вада ідзе назад у свідравіну, гэта дазваляе захаваць сістэму пры замярзанні вады ў трубе.

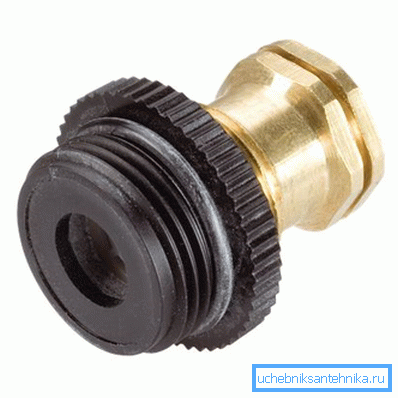

Дрэнажны клапан спатрэбіцца для абароны шлангаў і труб сістэмы паліву, асабліва карысна такая прылада пры пракладцы асобнага вадаправода для паліву. Калі труба пакладзена не вельмі глыбока і ёсць рызыка яе прамярзання, то дрэнажныя - самі будуць скідаць рэшткі вады з сістэмы.

Вядома, можна проста ўсталяваць зліўны кран і рабіць тое ж самае самастойна, але ідэальнай памяццю пахваліцца не можа ніхто. Клапан ж дакладна не забудзе спусціць ваду.

Што тычыцца ўстаноўкі, то часцей за ўсё выкарыстоўваюцца разьбовае (гэта значыць раздымныя) злучэнне. Часцей за ўсё ўся інструкцыя заключаецца ў тым, каб закруціць прыцемках накладную гайку рукамі, а потым падцягнуць яе ключом. У прамысловасці могуць выкарыстоўвацца зварное і фланцавае злучэнне.

падвядзенне вынікаў

Нармальнае функцыянаванне вадаправода без клапанаў проста немагчыма. Менавіта гэта прылада дазволіць без праблем спусціць ваду з сістэмы і зноў запоўніць яе, праблем з паветранымі коркамі таксама не будзе. Прастата ўстаноўкі падобных прылад толькі дадае ім папулярнасці.

На відэа ў гэтым артыкуле паказана ўстаноўка зваротнага клапана ў трубаправод для падачы гарачай вады.
