Вада ў дом з свідравіны сваімі рукамі: стварэнне напору,

Тэма гэтага артыкула - падача вады ў хату з свідравіны. Мы высветлім, які напор павінен ствараць помпа; якія помпы пераважныя для працы ў свідравіне і як яны злучаюцца з сістэмай водазабеспячэння дома. Акрамя таго, намі будзе закранута вельмі цікавая канцэпцыя - сістэма кандыцыянавання, якая выкарыстоўвае ваду з свідравіны для астуджэння памяшкання.

напор

Відавочна, што вада ў дом з свідравіны павінна падавацца з залішняй напорам.

Для гэтага як мінімум дзве прычыны.

1. Вадзе даводзіцца пераадольваць гідраўлічны супраціў труб і фітынгаў, што звязана з непазбежным падзеннем напору.

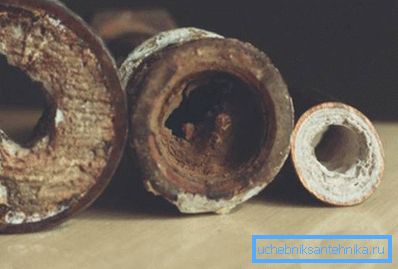

Дарэчы: пластыкавыя і металлопластіковые трубы ўсіх тыпаў валодаюць куды меншым гідраўлічным супрацівам, чым сталёвыя (уключаючы ацынкоўку). У выпадку чорнай сталі характарыстыкі труб прыкметна памяншаюцца ў ходзе эксплуатацыі за кошт карозіі і назапашвання ў вадаправодзе вапнавых адкладанняў.

1. Залішні ціск неабходна для нармальнай працы змяшальнікаў і арматуры бачкоў унітазаў. Калі вада будзе паступаць да заліўныя клапану сучаснага бачка самацёкам, ён проста-проста не адкрыецца. Зрэшты, старыя айчынныя бачкі здольныя працаваць без залішняга ціску.

Такім чынам, якой напор павінен ствараць помпа?

Разлік

Парадак разліку даволі просты.

• За аснову бярэцца глыбіня свідравіны. Калі ў сілу нейкіх прычын дакументацыя на яе адсутнічае, замер нескладана выканаць з дапамогай грузу на вяроўцы. Ўлічыце: насос звычайна падвешваецца на адлегласці не менш метра ад дна, што абараняе яго ад траплення ў крыльчатку глею і пяску.
• Да глыбіні свідравіны ў метрах дадаецца 30 метраў залішняга напору. Тым самым мы гарантавана забяспечым неабходны ціск на ўсіх сантэхнічных прыборах.
• Атрыманы вынік дадаткова павялічваецца на 10 працэнтаў, каб кампенсаваць няўлічаныя страты на фітынгі, паваротах вадаправода і г.д.

Давайце высвятлім, якім павінен быць напор помпы для 70-метровай свідравіны: (70 + 30) х1,1 = 110 метраў.

Перавышаць разліковае значэнне не варта па двух прычынах.

1. Гэта выкліча бескарысны перарасход электраэнергіі.
2. Залішні ціск падвергне рызыцы цэласнасць вадаправода, у першую чаргу - гнуткіх падводак да змяшальніка і бачкі.

выбар помпы

Якім помпай павінна транспартавацца вада ў дом са свідравіны? Якія крытэры выбару?

Сучасны рынак прапануе некалькі канструктыўных выкананняў свідравіны помпаў.

Пералічым іх з указаннем ключавых эксплуатацыйных асаблівасцяў.

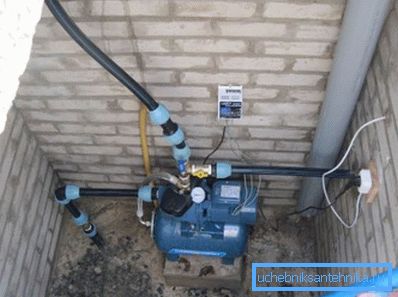

• Прылады вонкавай (надземнай) ўстаноўкі лёгкадаступныя для рамонту і абслугоўвання, у адрозненне ад усіх погружной; іх бяда ў тым, што гэтыя вырабы здольныя працаваць толькі пры адлегласці ад паверхні да люстэрка вады, якi не перавышае 10 метраў.

• віхравыя помпы параўнальна танныя; аднак з прычыны мінімальнага (у долі міліметра) зазору паміж крыльчаткой і корпусам яны вельмі адчувальныя да прымешкам. Пры ўтрыманні завісяў больш 30 грамаў на кубаметр лепш аддаць перавагу іншыя рашэнні.
• шрубавыя - насупраць, здольныя транспартаваць пульпу з утрыманнем пяску да 50%. Кошт гэтай непераборлівасці - нізкая прадукцыйнасць і ККД, якi не перавышае ў лепшых мадэляў 70%.
• мембранныя помпы гранічна танныя і здольныя ствараць адносна прыстойны напор. Іх асноўны недахоп - у тым, што мембраны механічна зношваюцца падчас прац: рэсурс прылады паміж рамонтамі не перавышае 2 гадоў.

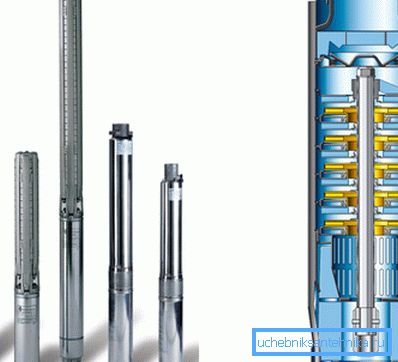

• нарэшце, цэнтрабежны помпа - гэта далейшае развіццё ідэі віхравога. Напор ствараецца ступеніста, некалькімі працоўнымі коламі. Дзякуючы вялікаму зазору паміж імі і корпусам дапушчальныя завісі ў колькасці да 150 г / м3 з памерам часціцы да 2 мм; прылады гэтага тыпу здольныя ствараць напор да 250 метраў і вышэй.

На што яшчэ варта звярнуць увагу, выбіраючы прылада, якое забяспечыць увод вады ў хату з свідравіны?

Прадукцыйнасць у ідэале павінна перавышаць пікавае спажыванне сям'і, але быць менш дэбіту свідравіны. Другое патрабаванне звязана з тым, што сухі ход (праца ў адсутнасць вады) - галоўны вораг механікі помпы: вада забяспечвае астуджэнне рухавіка.

Даведка: для сям'і з 3-4 чалавек звычайна бярэцца помпа прадукцыйнасцю 30-50 літраў у хвіліну. Калі вада з свідравіны выкарыстоўваецца для паліву, разліковая прадукцыйнасць павялічваецца ўдвая.

Дыяметр помпы павінен адпавядаць дыяметру свідравіны. Залішне вялікі зазор паміж корпусам і сценкамі обсадной трубы пагоршыць астуджэнне электраматора; адсутнасць зазору створыць праблемы пры апусканні і ўздыме прылады для рамонту або замены. У большасці выпадкаў выкарыстоўваецца помпа дыяметрам 4 цалі (цаля роўны 2,54 см) і обсадная труба дыяметрам 125 мм.

Лепш надаць увагу знакамітым вытворцам (Wilo, Grundfos, Pedrolo і што з імі). Інструкцыя звязана з больш высокай адмоваўстойлівасцю брендового абсталявання і з характэрнымі для іх развітымі сеткамі сэрвісных цэнтраў.

Увод

Як выглядае уласна падводка вады ў хату з свідравіны?

У гэтай якасці выкарыстоўваецца звычайная поліэтыленавая напорная трубы. Калі быць дакладным, яе матэрыял - ПНД (поліэтылен нізкага ціску прыкметна трывалей, чым больш танны ПВД). Дыяметр адпавядае дыяметру патрубка помпы; спосаб мацавання да патрубку - компрессіонные фітынг.

Асноўнае, на што варта звярнуць увагу пры пракладцы ўводу сваімі рукамі: фурманак вады да дома ад свідравіны выконваецца ніжэй узроўня прамярзання грунта. У гэтым выпадку мы гарантавана не дамо трубе перемерзнуть ў пік халадоў.

Што рабіць, калі выкапаць траншэю патрэбнай глыбіні немагчыма (скальны грунт, вечная мерзлата і г.д.)?

• Ўвод цеплаізалюючая. Для гэтай мэты можна выкарыстоўваць шкарлупіну з пенапласту або паліурэтана, загарнуць трубу ць вспененный поліэтылен ці сабраць кораб, засыпаны керамзітам: выбар тыпу ўцяплення - на ваша меркаванне.

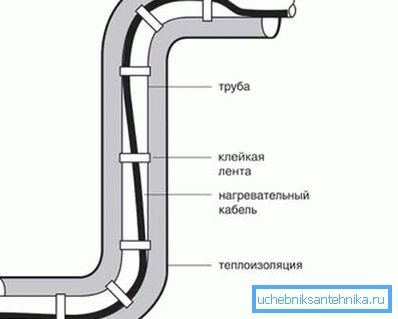

• Ўнутры цеплаізаляцыі пракладваецца самарэгулявальнай грэе кабель, які не дасць вадзе замерзнуць нават у адсутнасць водоразбора. Кабель мацуецца да трубы скотчам, ізастужкай або хамутамі.

асаблівы выпадак

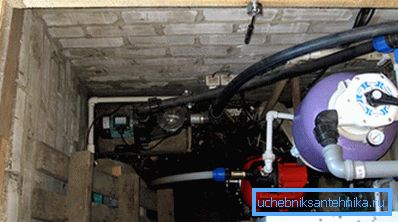

Ці мае нейкія перавагі ў плане эксплуатацыйных якасцяў свідравіна на ваду ў доме?

Можна прывесці довады і за такое рашэнне, і супраць яго.

• Верагоднасць замярзання ўводу імкнецца да нуля. У падвале ўцепленым будынкі тэмпература не апускаецца ніжэй за нуль нават у самыя лютыя маразы. Больш таго, яна застаецца стабільнай нават у тым выпадку, калі дом не ацяпляецца: грунт, як мы памятаем, мае стабільна станоўчую тэмпературу, ад халоднага паветра жа ён у нашым выпадку цеплаізаляваных сценамі.
• Пра капанні траншэі можна забыцца.
• Мала таго: пры адным і тым жа ўзроўні ваданоснага гарызонту ствол свідравіны, прасвідраванай з катлавана, апынецца некалькі карацей, што зэканоміць вам некаторую суму на буравых працах.

Адны плюсы, ці не так?

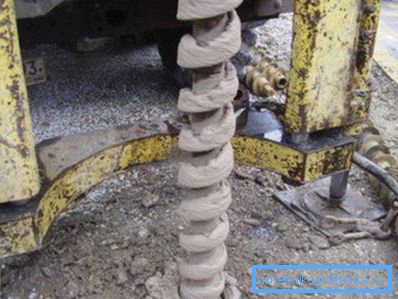

Нажаль, не так. Падвох - у тым, што пры дэфармацыі ствала свідравіны, падзенні помпы або пашкоджанні обсадной трубы рамонтныя работы часта зводзяцца да паўторнай праходцы свідрам. Як вы разумееце, у падвале жылога дома гэта робіцца немагчымым.

Дарэчы: звычайна рэкамендуецца свідраваць не бліжэй за тры метры ад сцен хаты. Абмежаванне звязана з верагоднасцю прасадкі падмурка пры выбарцы грунта побач з ім.

кандыцыянаванне

Ці можна арганізаваць астуджэнне дома вадой з свідравіны?

Прывядзём некалькі рашэнняў рознай складанасці і эфектыўнасці з іх кароткай ацэнкай.

цеплавой помпа

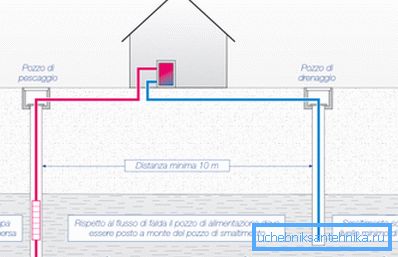

Схема выкарыстоўвае цеплавой помпа вада - паветра. Яго цеплаабменнік аддае залішнюю энергію вадзе, якая адбіраецца з адной свідравіны і зліваецца ў іншую. Дзякуючы стабільнай тэмпературы грунтовых вод на працягу года цеплавой помпа можа выкарыстоўвацца як для летняга кандыцыянавання памяшкання, так і ў якасці зімовага ацяпляльнага прыбора.

Рашэнне вельмі практычна і універсальна, аднак у яго недахопы варта запісаць:

• Высокі кошт. Цеплавой помпа абыдзецца ў 150-200 тысяч рублёў; другая свідравіна таксама не пацешыць уладальніка таннасцю.
• Высокія патрабаванні да дэбіт свідравіны. Для таго, каб адвесці 14 КВт-ч цяпла, трэба нагрэць на тры градусы 4 кубаметру вады. Столькі за гадзіну аддасць далёка не ўсякі падземны ваданосны гарызонт.

Фанкойл ў сістэме водазабеспячэння

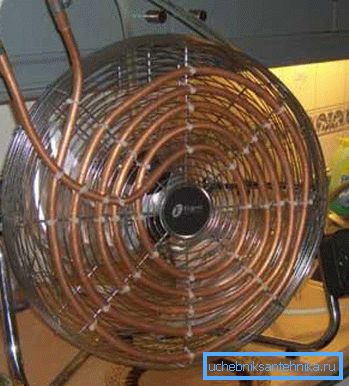

Непараўнальна больш таннае рашэнне - растуліць сістэму халоднага водазабеспячэння фанкойл (цеплаабменнікам з прымусовым абдзіманнем). Чаму менавіта ім? Абдзіманне дазваляе павялічыць цеплаабмен пры фіксаванай плошчы радыятара.

Падказка: у ролі фанкойл часта выкарыстоўваецца стары ўнутраны блок кандыцыянера. Сярод іншага, пры яго ўжыванні ў гэтай якасці спросціцца адвод кандэнсату: усе неабходныя трубкі і адтуліны ў корпусе ўжо прысутнічаюць.

Чаму такая схема, нягледзячы на ​​прастату, не карыстаецца вялікай папулярнасцю? З-за смяхотна эфектыўнасці. Пры разумным расходзе халоднай вады колькасць цяпла, якое будзе адабрана ў паветра памяшкання, складзе каля кілават-гадзіны ў суткі.

цыркуляцыйная схема

Куды больш разумнае рашэнне - зрабіць схему з фанкойл цыркуляцыйнай.

• У свідравіну вышэй помпы змяшчаецца цеплаабменнік. Пажадана - медны, з частым оребреніем: такім чынам, мы забяспечым максімум эфектыўнасці пры мінімальным памеры. Аднак часта ён уяўляе сабой проста U-вобразную поліэтыленавую трубу.
• Цеплаабменнік злучаецца з фанкойл парай магістраляў (як правіла, з той жа поліэтыленавай трубы).
• Магістралі разрываюцца зборкай з цыркуляцыйнай помпы, групы бяспекі (манометр, пашыральны бачок і ахоўны клапан) і вентыля для запаўнення контуру.

Эфектыўнасць астуджэння для 40-метровай свідравіны можа скласці 1,5-2,5 кілавата. Пры гэтым расход электраэнергіі будзе менш, чым у самага эканамічнага кандыцыянера - 60-75 ват.

заключэнне

Як заўсёды, у відэа ў гэтым артыкуле чытач знойдзе дадатковыя матэрыялы. Поспехаў!
