Вадаправод сваімі рукамі: ад праекта да мантажу труб

12-02-2018

Пракласці ў хаце ці кватэры вадаправод сваімі рукамі - задача даволі складаная, але ўсё ж пасільная нават для тых, хто раней не сутыкаўся з падобнымі задачамі. Выдаткаваўшы некаторы час на падрыхтоўку, вы зможаце з поспехам выканаць праектныя і мантажныя работы, пры гэтым зэканоміце на аплаце паслуг прафесійных сантэхнікаў.

Натуральна, перш чым брацца за інструменты, варта вывучыць усю даступную інфармацыю. І для гэтага мы пастараліся ніжэй прывесці асноўныя дадзеныя, якія могуць быць вам карысныя.

Пры наяўнасці навыкаў можна самому сабраць сістэму водазабеспячэння дома

Праектыроўка сістэмы водазабеспячэння

крыніца вады

Калі нам трэба сканструяваць сістэму водазабеспячэння ў кватэры, то складанасцяў не ўзнікае практычна ніколі. Звязана гэта з тым, што пры цэнтралізаваным водазабеспячэнні патрабуецца пракласці літаральна некалькі метраў труб для злучэння ўводу ў памяшканне з усімі кропкамі спажывання (а іх будзе дзве ці тры).

Пры неабходнасці падлучыцца да магістралі можна і самастойна

Куды складаней разбірацца з водазабеспячэннем прыватнага дома:

Для пачатку нам неабходна вызначыцца з крыніцай. Калі ў населены пункт праведзены магістральны вадаправод, то нам неабходна ўзгадніць падключэнне да яго ў Гарводаканалу або іншым дазвольным органе.
Наступнае пытанне - злучэнне магістралі з домам. Тут даволі часта даводзіцца вырашаць, як пракласці вадаправод пад дарогай, паколькі далёка не заўсёды камунікацыі закладваюцца да асфальтавання. Самым разумным выхадам у гэтай сітуацыі будзе прыцягненне будаўнічай тэхнікі, а менавіта - устаноўкі для гарызантальна-накіраванага бурэння.
Калі ж вы не жадаеце марнавацца, або вам трэба перасекчы дарогу даўжынёй не больш за 8 - 10 м, то можна паспрабаваць справіцца і сваімі рукамі. Спецыялісты на пытанне аб тым, як зрабіць пракол праз дарогу для вадаправода, рэкамендуюць выкарыстоўваць гарызантальны свідар з падаўжаюць штангамі. Вядома, працаёмкасць працэдуры вельмі вялікая, але калі ў вас часу больш чым грошай - варта паспрабаваць.

Звярніце ўвагу! Згодна з СНБ 3.03.02-97 адлегласць ад вадаправода да дарогі складае не менш за 2 м ад краю бартавога каменя. Зрэшты, у кожнай канкрэтнай сітуацыі варта вырашаць пытанне асобна, паколькі часта гэтыя нормы ігнаруюцца раней пракладзенымі камунікацыямі.

Калі ж магістральнага вадаправода няма, то неабходна ўладкоўваць асобны крыніца. У гэтай якасці могуць выступаць розныя студні і свідравіны, абсталяванне адмысловымі помпамі для пастаўкі вады ў хату.
Для больш эфектыўнага выкарыстання крыніцы акрамя помпы варта ўсталяваць пашыральны бак для захоўвання запасу вады. Наяўнасць такога бака будзе спрыяць раўнамернаму напору ў трубах, і карыстацца вадаправодам можна будзе адразу, не чакаючы, пакуль помпа запампуе чарговую порцыю вады.

Звярніце ўвагу! Ўстаноўка пашыральных бакаў таксама дазваляе мінімізаваць выдаткі электраэнергіі і павялічыць рэсурс помпы за кошт больш рэдкага яго ўключэння.

Нарэшце, трэба падумаць і пра камфорт. У прыватным доме адзінай крыніцай гарачай вады будзе электрычны, газавы ці цвёрдапаліўны награвальнік, таму пры планаванні камунікацый для гэтай прылады варта прадугледзець асобнае месца.

Трубная разводка ў межах хаты

У межах самага дома таксама трэба спраектаваць трубавую разводку. Вядома, лепш за ўсё, калі ўсе кропкі спажывання будуць знаходзіцца максімальна блізка да месца ўводу, але так бывае далёка не заўсёды.

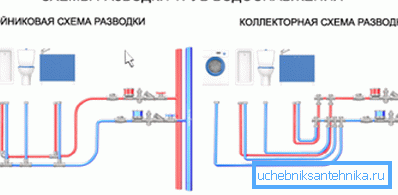

Схемы паслядоўнай і паралельнай разводкі

Тут можа быць два варыянты планіроўкі:

Больш эканамічнай з'яўляецца так званая паслядоўная разводка. Ад стояка пракладваем адзін контур, які праходзіць уздоўж усіх пунктаў спажывання, і наадварот кожнай кропкі выконваем ўрэзку траяка. Праз трайнік падлучальны кран да вадаправода, эканомячы такім чынам значныя аб'ёмы матэрыялу.
Мінусам паслядоўнай разводкі з'яўляецца нестабільнасць напору: як толькі мы адкрываем адзін кран, у астатніх ціск падае практычна да нуля.
Менавіта з гэтай прычыны ўжываецца коллекторная (паралельная) разводка. Да стаяку падключаецца калектар з некалькімі высновамі, і да гэтых высноў далучаюцца контуры гарачага і халоднага водазабеспячэння - па адным на кожную кропку спажывання. Кошт такога рашэння будзе істотна вышэй, але ў вялікіх дамах каштуе рэалізаваць менавіта такую схему.

Нарэшце, не варта забываць і аб сліве. Звычайна ўстаноўка вадаправода ажыццяўляецца паралельна з мантажом каналізацыйнай сеткі, так што абавязкова варта ўлічваць неабходнасць пракладкі труб для адводу сцёкаў.

Прылады і матэрыялы

выбіраем трубы

Калі наш праект гатовы, варта вызначыцца з тым, якія матэрыялы мы будзем прымяняць для яго рэалізацыі на практыцы. І ў першую чаргу трэба выбраць прыдатныя трубы, паколькі менавіта ад іх шмат у чым залежыць надзейнасць і даўгавечнасць ўсёй сістэмы.

Для аналізу даступных на сённяшні дзень варыянтаў варта вывучыць наступную табліцу:

матэрыял	перавагі	недахопы
чыгун	Высокая трываласць. Ўстойлівасць да карозіі. Неўспрымальнасць да тэмпературных дэфармацый.	Значная маса. Нізкая ўстойлівасць да ударных уздзеянняў і расколін. Складаны мантаж. Высокі кошт.

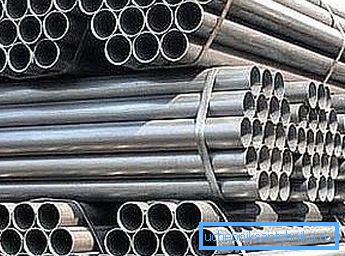

сталь	Добрыя механічныя паказчыкі. Магчымасць злучэння па розных тэхналогіях. Шырокі асартымент.	Значная маса. Схільнасць да адукацыі іржы.
медзь	Хімічная інэртнасць: матэрыял не іржавее пры ўздзеянні вады, не схільны карозіі. Высокая пластычнасць. Прывабны знешні выгляд.	Знайсці медныя трубы падыходнага дыяметра даволі складана. Адзін з найбольш дарагіх варыянтаў.
Металлопластик	Ўстойлівасць да хімічных і тэмпературных уздзеянняў. Шырокі асартымент злучальных фітынгаў. Добра пераносяць перапады напору.	Матэрыял досыць дарогай (у параўнанні з іншымі пластыкавымі вырабамі). Для мантажу выкарыстоўваюцца дарагія інструменты і фітынгі.
поліпрапілен	Трубы валодаюць прымальнымі эксплуатацыйнымі паказчыкамі. Доўгія адрэзкі лёгка гнуцца, што дае магчымасць выконваць пракладку на крывалінейных участках. Зварка поліпрапілена дазваляе фармаваць неразъемные злучэння з высокай герметычнасцю. Кошт матэрыялу цалкам даступная.	Некалькі саступаюць іншым разнавіднасцям па механічнай трываласці. Маюць меншы тэрмін эксплуатацыі, асабліва ў сістэмах гарачага водазабеспячэння.
поліэтылен	Матэрыял устойлівы да карозіі, валодае нізкімі паказчыкамі дыфузіі. Трубы адрозніваюцца гнуткасцю і эластычнасцю, што дазваляе ім пераносіць розныя дэфармацыі без парушэння цэласнасці. Цана таксама цалкам прывабная.	Механічная трываласць адносна невялікая, але цалкам дастатковая для ўжывання ў побыце. Пры ўздзеянні высокага ціску ці тэмпературы больш + 950С матэрыял можа дэфармавацца.

Для вырабу камунікацый актыўна выкарыстоўваюцца розныя палімеры

Як відаць з табліцы, розныя матэрыялы для вадаправода валодаюць рознымі вартасцямі і недахопамі. Зрэшты, часцей за ўсё для самастойнай пракладкі сістэмы выкарыстоўваюць менавіта палімерныя трубы, ці ж камбінуюць вырабы: вонкавую частку, пракладзеную пад зямлёй, робяць з чыгуну або шчыльнага пашытага поліэтылену (PEX), а ўнутраную - з поліпрапілена або металлопластик.

падбіраем інструменты

Акрамя саміх труб, а таксама падыходных да іх фітынгаў і запорной арматуры нам спатрэбяцца яшчэ і інструменты.

Калі мы будзем пракладваць ўсю сістэму сваімі рукамі ад пачатку і да канца, то варта набыць:

Штроборез або перфаратар для працы з апорнымі канструкцыямі.
Пілу па метале ці пластыку (у залежнасці ад таго, якія трубы мы будзем укладваць).
Зварачны апарат (калі плануецца мантаж неразъемных злучэнняў сталёвых патрубков).
Паяльнік з прыпоем (адпаведна, для медных труб)

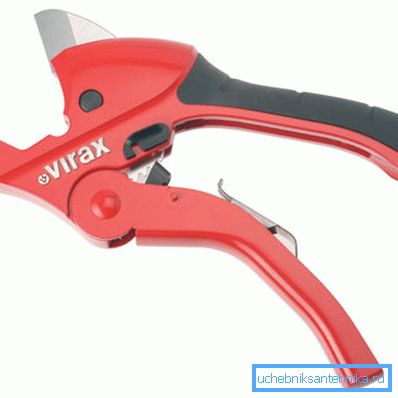

Трубарэз - спецыяльны інструмент, які аблегчыць працэс падганяння вырабаў па памеры.

Паяльнік для пластыкавых труб або обжимку для прэс-фітынгаў.
Набор сантэхнічных інструментаў - разводныя і рожковые гаечныя ключы, тарцоўкі для зачысткі абзы трубы і г.д.
Узровень і рулетку.
Ручной інструмент.

Таксама не лішнім будзе паклапаціцца аб наяўнасці дастатковай колькасці пракладак і сантэхнічнай падмотванні. З дапамогай гэтых дэталяў мы будзем забяспечваць герметычнасць месцаў далучэння запорной арматуры.

мантаж сістэмы

Адкрытая і прыхаваная пракладка

У гэтым раздзеле мы распавядзем, як зрабіць вадаправод самастойна.

І пачнем з падрыхтоўкі падставы, на якое будуць ўсталёўвацца трубы:

Найменш затратнай з'яўляецца адкрытая пракладка. Пры гэтым усе контуры размяшчаюцца ўздоўж сцен памяшкання і фіксуюцца на падставе з дапамогай хамутоў. Фіксацыю варта рабіць досыць жорсткай, каб прадухіліць выпадковае зрушэнне трубы, але пры гэтым крепеж не павінен пераціскае выраб і дэфармаваць яго.
Аднак шмат каму не падабаецца знешні выгляд водаправодных труб, і таму на адкрытых участках іх пракладваюць ў тоўшчы сцяны. Для гэтага ў матэрыяле канструкцыі праробліваем штробы з дапамогай штробореза або перфаратара, замацоўваем у іх камунікацыі і замазваем пазы будаўнічым растворам.
Можна прыняць і кампраміснае рашэнне. У гэтым выпадку пракладваем ўсе трубы адкрыта, але хаваем іх за дэкаратыўнымі палукашкамі. Гэта тым больш зручна, калі замаскіраваць трэба адносна невялікі ўчастак, паколькі астатнія часткі контуру і так схаваны за мэбляй (напрыклад, кухонным гарнітурам).

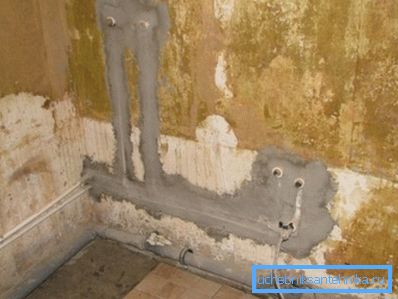

Фота камунікацый, заделанных ў тоўшчу сцяны

злучэння труб

Цяпер пара абмеркаваць уласна пытанне мантажу вадаправоднай сеткі. Які б матэрыял мы ні выбралі, трубы ў любым выпадку будуць злучацца з дапамогай фітынгаў - прамых муфт, кутнікаў, адводаў і г.д. Канструкцыя фітынга і методыка яго замацавання на трубе залежыць ад тэхналогіі мантажу.

Сваімі рукамі прасцей за ўсё сабраць вадаправод на зварных фітынгаў або з дапамогай спецыяльных прыстасаванняў для металлопластіковых труб. Абодва гэтых варыянту мы і разгледзім у гэтым раздзеле.

Зварка ўжываецца для злучэння труб з палімера:

Вырабы адразае па памеры, старанна зачышчаючы краю. Калі ў склад трубавай сценкі ўваходзіць металічнае армаванне - выдаляем яго, каб не зніжаць якасць зваркі.
Падбіраем фітынг, дыяметр якога адпавядае дыяметру трубы, а канфігурацыя - пастаўленай задачы.

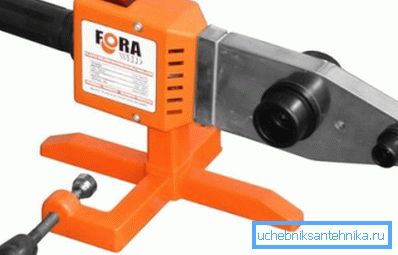

Трубу і фітынг далучаем да асадкам паяльніка. Ўключаем паяльнік і выграваюць дэталі столькі, колькі таго патрабуе інструкцыя (час залежыць ад таўшчыні пластыка і магутнасці апарата).
Здымаем дэталі з асадкі і злучаем, вдвигая трубу ў фітынг без кручэння. Фіксуем на працягу 30 секунд, пасля чаго адпускаем і даём пластыку полимеризоваться. Карыстацца злучэннем можна ўжо праз паўгадзіны - гадзіну.

Звярніце ўвагу! Пры зняцці матэрыял трубы не павінен прыліпаць да асадцы, у адваротным выпадку магчымыя праблемы з злучэннем. Калі на паяльніку застаюцца фрагменты пластыка, значыць, тэфлонавым пакрыццём прыйшло ў непрыдатнасць і працоўны элемент трэба замяніць.

Металлопластіковые трубы можна злучаць з дапамогай фітынгаў рознай канструкцыі.

Менш надзейнымі, але ў той жа час больш простымі ва ўсталёўцы з'яўляюцца заціскныя:

Адразае трубу па памеры і апранаем на яе край гайку і хамут, які будзе заціскаць канструкцыю ў фітынгі.
Абавязкова развальцовываем тарэц трубы калибратором - гэта дазволіць пазбегнуць дэфармацыі ўшчыльняльных кольцаў.

Вставляем фітынг на развальцованную трубу, выраўноўваем заціскной хамут і закручваць гайку да ўпора. Прыкметай таго, што мы прыклалі дастатковую высілак, з'яўляецца лёгкае патрэскванне хамута.

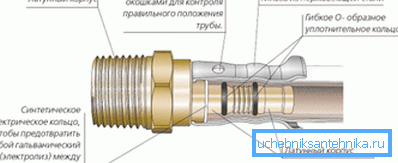

Прэс-муфты з'яўляюцца больш надзейнымі, але для іх усталёўкі патрабуецца навык і спецыяльны інструмент:

Абрэзаны на памер фрагмент трубы калибруем, старанна выраўноўваючы ўнутраны прасвет.
Апранаем на край абціскны гільзу.
Штуцэр устаўляемы ў адкалібраваны патрубок, дадаткова абараняючы злучэнне ад карозіі дыэлектрычнай пракладкай.
Фіксуем злучэнне адмысловымі абцугамі. У абцугі для гэтага усталёўваецца устаўка, дыяметр якой адпавядае дыяметру злучанай трубы.
Калі мы ўсё зрабілі правільна, то такое мацаванне павінна вытрымліваць працоўны ціск да 10 Бар.

Па адной з пералічаных методык збіраецца ўся сістэма вадаправода. Пасля гэтага нам застанецца толькі ўсталяваць запорную арматуру, падключыць краны і змяшальнікі, а таксама выканаць пробны пуск. Калі працёкаў на стыках не выяўлена - значыць, мы ўсё зрабілі правільна!

заключэнне

Уладкаваць вадаправод сваімі рукамі можа кожны, але вось зрабіць гэта якасна і забяспечыць сістэме працяглы тэрмін эксплуатацыі атрымаецца толькі ў таго, хто выдаткуе час і старанна вывучыць усе аспекты маючай адбыцца задачы. Больш падрабязна азнаёміцца з асаблівасцямі самастойнай пракладкі вадаправодных труб можна, прагледзеўшы відэа ў гэтым артыкуле.
