Вадаправод з калодзежа: схемы і матэрыялы

Ці цяжка змантаваць вадаправод з калодзежа сваімі рукамі? У гэтым артыкуле нам трэба будзе пазнаёміцца ​​са спосабамі арганізацыі ўводу халоднай вады ў прыватны дом, што прымяняюцца для гэтай мэты абсталяваннем і выкарыстоўванымі матэрыяламі.

Студні і студні

Для пачатку ліквідуем блытаніну ў тэрміналогіі.

Пад вадзяным калодзежам часта разумеюць дзве абсалютна розных рэчы:

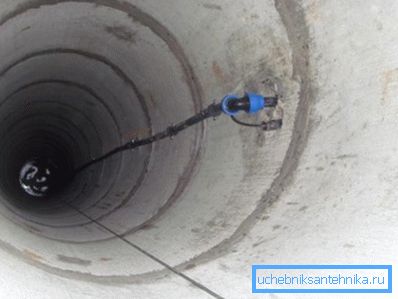

• Верховодный калодзеж, які дазваляе карыстацца для гаспадарчых (а часам і пітных) патрэб грунтавымі водамі.

Удакладнім: у садовым таварыстве або жылым пасёлку вада са студні пры выкарыстанні для піцця мае патрэбу ў абавязковых фільтрацыі і кіпячэнні. Прычына - вулічныя прыбіральні і выграбныя ямы, сцёкі з якіх сыходзяць у грунт.

• Водаправодны калодзеж, у якім выконваецца адвод ад магістральнага вадаправода на дом або групу будынкаў.

Мы разгледзім абодва варыянты.

водаправодны калодзеж

нарматыўныя патрабаванні

Яны ўтрымліваюцца ў БНіП 2.04.02-84, які ўсталёўвае правілы пракладкі вонкавых сетак водазабеспячэння.

Вылучым з тэксту дакумента асноўныя моманты.

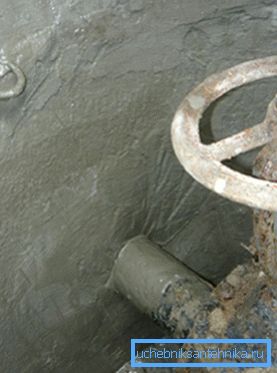

1. Запорная арматура на участках магістральнага вадаправода размяшчаецца ў студнях. Зразумела, што гаворка ідзе пра падземную пракладцы; аднак згодна з п. 8.42 яна фактычна абавязковая: трубы халоднай вады трэба пракладваць на паўметра ніжэй узроўня прамярзання.

1. Пры пераходзе вадаправода пад чыгункай па абодва бакі ад пераходу прадугледжваюцца калодзежы з запорной арматурай.
2. Прызначаныя для запорной арматуры і назіральныя студні на вадаправодзе павінны будуецца з захаваннем наступных мінімальных адлегласцяў:

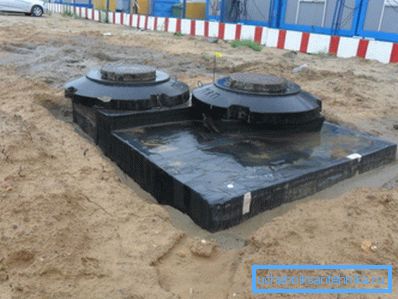

• Назіральныя студні павінны мець дыяметр 1 метр, узвышацца над навакольным грунтам як мінімум на 0,2 м, забяспечвацца воданепранікальнай отмосткой і гліняным замкам.

• Адлегласць паміж студнямі вадаправода па БНіП 2.04.02-84 пры транспартоўцы хлоркавай вады не павінна быць больш за 30 метраў. А вось для трубаправодаў гаспадарча-пітнога прызначэння яно паказваецца ўскосна: у п. 8.10 напісана, што працягласць рамонтнага ўчастка пры пракладцы ў адну лінію павінна быць не больш за 3 км, пры пракладцы ў дзве лініі або з магчымасцю пераключэння - не больш за 5 км.

Аднак: аказваць уплыў на размяшчэнне калодзежаў могуць і патрабаванні да ўсталёўкі пажарных гідрантаў. Яны павінны забяспечыць падачу вады для тушэння любога будынка ў зоне, што абслугоўваецца вадаправодам.

прылада

Якіх-небудзь жорсткіх патрабаванняў да прылады студні, акрамя наяўнасці дрэнажуюцца дна і вышыні ня менш за паўтары метраў, няма.

Здаровы сэнс, зрэшты, падказвае яшчэ пару пунктаў:

• У зоне пешаходнага або аўтамабільнага руху яго вечка павінна валодаць дастатковай трываласцю, каб вытрымаць нагрузку без разбурэння.
• Сценкі калодзежа павінны забяспечыць адпаведную апорную здольнасць. Відавочна, накрываць бетоннымі плітамі поліэтыленавыя студні для вадаправода не варта.

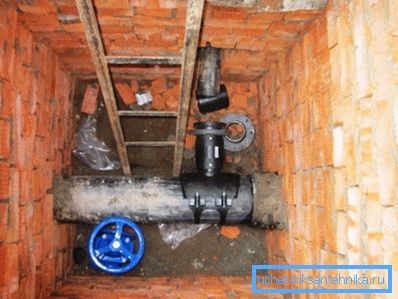

Найпростае рашэнне - кольцы КС і пліта з люкам ППЛ; аднак пры мантажы студні на пабудаваным раней вадаправодзе ўсталяваць кольцы даволі праблематычна. У гэтым выпадку сценкі заліваюцца бетонам у драўлянай апалубцы з армаваннем сеткай або прутком; некалькі радзей яны выкладваюцца з чырвонага полнотелого цэглы на бетоннай падушцы па перыметры.

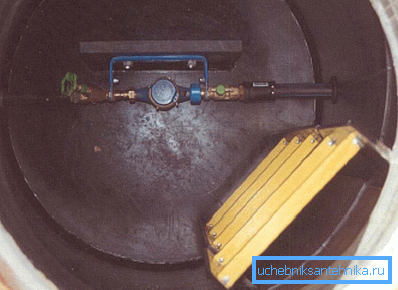

Якое абсталяванне павінна знаходзіцца ў калодзежы?

Неабходны мінімум такі:

1. Элемент запорной арматуры - засаўка, вінтавой вентыль або што разумней за ўсё, шаравой кран.
2. Гразявікоў (фільтр грубай ачысткі).
3. Водосчетчик.

Акрамя гэтага, будзе нядрэнны ідэяй усталяваць:

1. Другі кран пасля лічыльніка. Ён дазволіць зняць яго, не губляючы ўвесь аб'ём вады ў вадаправодзе.
2. Кантрольны вентыль для замеру ціску. Ён дапаможа вам вызначыць месца, дзе паўсталі праблемы з праходнасцю, пры рэзкім падзенні напору.

Увод да сцен дома звычайна пракладваецца поліэтыленавай трубой ніжэй узроўня прамярзання. Яе дыяметр вызначаецца пікавым выдаткам вады:

Выбар менавіта поліэтылену абумоўлены яго эластычнасцю пры адмоўных тэмпературах: нават пры замярзанні ў трубе вады яна не атрымае пашкоджанняў і пасля оттайка вернецца да першапачатковага памеру. Акрамя таго, увод ня трэба пракладваць строга па прамой: выгібы цалкам дапушчальныя.

Водазабеспячэнне ад дачнага калодзежа

Вадаправод ад калодзежа на дачным участку можа быць пабудаваны па двух схемам - з гідраакумулятарам і назапашвальнай ёмістасцю.

Перавага першай схемы - у тым, што не трэба ўсталёўваць на ўзвышэнне (гарышча, зварную апору або натуральнае ўзвышэнне) бак значнага аб'ёму. Затое выкарыстанне назапашвальнай ёмістасці дазволіць абыйсціся без стацыянарнага помпы: бак можна набіраць раз у тыдзень праз шланг.

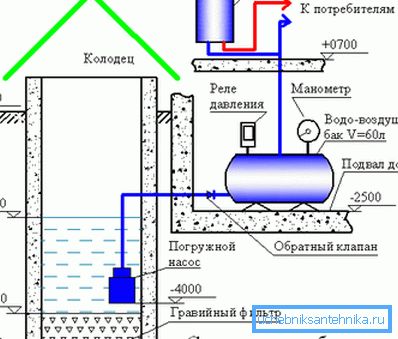

Схема з гідраакумулятарам

Яна ўключае:

1. Погружной помпа.
2. Усталяваны адразу пасля яго зваротны клапан, які не дазволіць вадзе выліцца з вадаправодных труб пасля прыпынку помпы.
3. Увод вадаправода ў дом.
4. Усталяваны ў памяшканні гідраакумулятар - металічную ёмістасць, падзеленай гумавай мембранай на адсекі для вады і для паветра. Вадкасці практычна несжимаемы; паветраная падушка дазваляе стварыць залішні ціск, неабходнае для працы сантэхнічных прыбораў. Акрамя таго, гідраакумулятар змяшчае запас вады, які дазваляе помпы прастойваць вялікую частку часу.
5. Датчык ціску з рэле, уключаць і выключаць харчаванне помпы пры дасягненні парогавых значэнняў ціску.
6. Датчык сухога ходу, спыняе помпа пры спусташэнні студні.

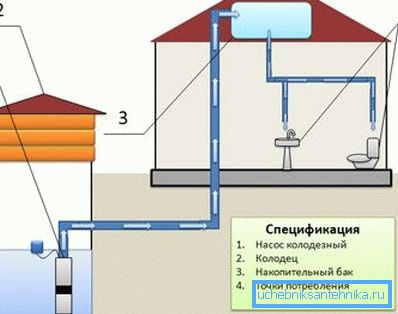

Схема з назапашвальнай ёмістасцю

Як ужо згадвалася, у гэтым выпадку прылада вадаправода з калодзежа можна прыкметна спрасціць, выкарыстоўваючы для запаўнення бака ня стацыянарны трубаправод, а звычайны шланг. Унутраны вадаправод дома і трубы для паліву ўчастка падключаюцца да выходнага патрубку бака.

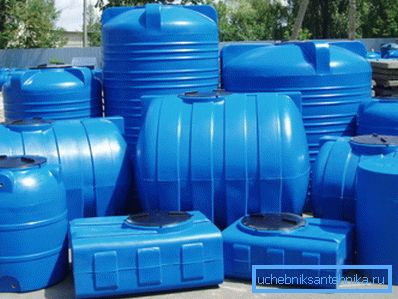

Карысна: поліэтыленавыя ёмістасці для вады прадаюцца ўжо укамплектаванымі зліўным патрубком памерам 15 або 20 мм.

Ці можна аўтаматызаваць напаўненне бака ў тым выпадку, калі ён забяспечаны стацыянарным заліўныя трубаправодам?

Безумоўна. Досыць завесці ў яго гарлавіну заліўной патрубок, а ўнутры бака размясціць два датчыка ўзроўню з паплаўкамі. Калі памер гарлавіны не дазваляе замацаваць іх непасрэдна на ўнутранай сценцы, дапаможа простая інструкцыя: замацуеце датчыкі на стальной трубе з падставай-трыногу і пастаўце яе на дно бака.

Аб помпах

Абедзве апісаных схемы маюць на ўвазе выкарыстанне помпы.

Як выбраць гэты твор?

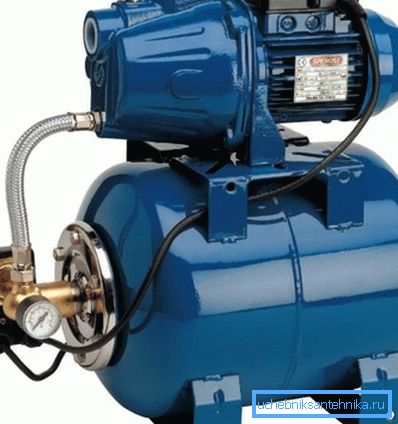

• Замест камплекты з погружной помпы і гідраакумулятара пры невялікім адлегласці да люстэрка вады (не больш 7-8 метраў) можа выкарыстоўвацца прызначаны для павярхоўнай ўстаноўкі помпавая станцыя. Кошт гэтых прылада пачынаецца прыкладна ад 4 тысяч рублёў. Адзіны недахоп рашэння - прыкметны ўзровень шуму пры працы.

• Для чыстай вады (колькасць прымешак - не больш за 30 г / м3) пры вялікай глыбіні калодзежа падыдзе віхравы помпа з адным рабочым колам. Ён можа пахваліцца высокімі напорам і прадукцыйнасцю за кошт мінімальнага зазору паміж працоўным колам і слімаком.

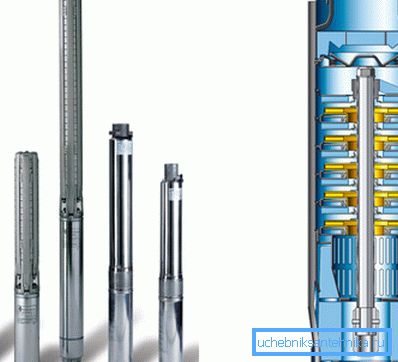

• Калі вада змяшчае шмат пяску і іншых завісяў, лепш абзавесціся шматступеньчатым цэнтрабежным помпай. Павялічаны зазор паміж цэнтрабежнай крыльчаткой і корпусам кампенсуецца паслядоўнай працай некалькіх прыступак, якія складаюцца з працоўнага кола і дыфузара: кожная з іх павялічвае напор на фіксаваную велічыню.

Звярніце ўвагу: вібрацыйныя (мембранныя) помпы, нягледзячы на ​​таннасць, не пасуюць для нашых мэтаў. Мембраны ў іх патрабуюць частай замены. Што яшчэ горш, вібрацыя выклікае паскоранае заиливание студні з памяншэннем дэбіту вады.

заключэнне

Спадзяемся, што нам удалося адказаць на большую частку назапашаных ў чытача пытанняў. Калі што-небудзь у матэрыяле засталося незразумелым - магчыма, відэа ў гэтым артыкуле дапаможа вырашыць гэтую праблему. Поспехаў!
