Вадаправод з свідравіны: асаблівасці будаўніцтва і

Калі вас цікавіць што лепш - свідравіна або вадаправод, то напэўна ў вашага жылля няма магчымасці падлучыцца да цэнтралізаванай сістэме падачы вады. Як правіла, неабходнасць у аўтаномным крыніцы водазабеспячэння з'яўляецца запатрабаванай у загараднай мясцовасці удалечыні ад буйных населеных пунктаў.

Вадаправод на дачы з скважины- гэта адзін з найбольш распаўсюджаных відаў аўтаномнага водазабеспячэння.

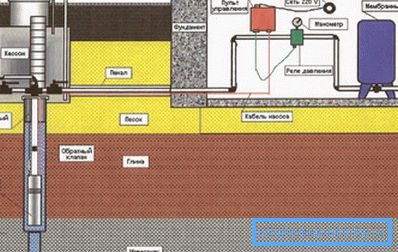

Сістэма вадаправода з артэзіянскай свідравіны

Такі метад характарызуецца цэлым шэрагам відавочных пераваг, сярод якіх:

  • эканамічнасць эксплуатацыі сістэмы;
  • невысокі сабекошт;
  • практычна невычэрпны запас вады;
  • высокая механічная і хімічная чысціня вады.
  • працяглы рэсурс свідравіны, аж да 50 гадоў.

Асаблівасці ўладкавання свідравін сістэм водазабеспячэння

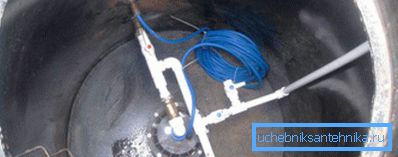

Агаловак разам з элементамі трубаправода

Як выконваецца мантаж вадаправода на дачы з свідравіны, якія матэрыялы для гэтага неабходныя і якія бюджэты рэалізацыі праекта? На гэтыя і падобныя пытанні мы дамо адказ у рамках дадзенага артыкула. У якасці прыкладу разгледзім выпадак будаўніцтва свідравін вадаправода з ужываннем погружной помпы.

Стандартная сістэма аўтаномнага свідравіны водазабеспячэння складаецца з наступных элементаў:

  • свідравіна з інтэграваным погружным помпай і іншым абсталяваннем;
  • кесон (калодзеж для абслугоўвання свідравіны);
  • падземны трубаправод, які злучае помпа з сістэмай ўнутранага вадаправода;
  • сістэма междомового трубаправода;
  • сістэма фільтраў;
  • комплекс аўтаматычнага кантролю параметраў зададзенага ціску;
  • гідраакумулюючую бак;
  • запорная арматура;
  • воданагравальнік.

тыпы свідравін

Схематычны малюнак водазаборных свідравін

Сучасныя свідравіны, задзейнічаныя ў сістэмах водазабеспячэння, падпадзяляюцца на два асноўных тыпу: пяшчаныя і артэзіянскія.

  • Пяшчаныя свідравіны бурятся глыбінёй да 30 метраў і дазваляюць здабыць да 1,5 кубаметру вады ў гадзіну.

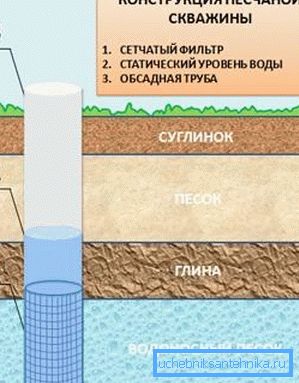

пясчаная свідравіна

Але неабходна разумець, што такім канструкцый ўласцівыя некаторыя недахопы і ў першую чаргу гэта верагоднасць заиливания ваданоснага канала. Асабліва, пагрозе заиливания схільныя свідравіны на аб'ектах, прызначаных для сезоннага выкарыстання.

  • Артэзіянская свідравіна свідруецца на глыбіню 70 метраў і больш, забяспечваючы падачу вады да 10 кубаметраў у гадзіну.
артэзіянская свідравіна

Вада, здабытая з такіх глыбінныя дачы сваімі рукамі, характарызуецца высокім узроўнем мінералізацыі, а таму патрабуе дадатковай апрацоўкі. Па гэтай прычыне, акрамя погружной помпы, прымяняюцца складаныя сістэмы фільтрацыі, якія забяспечваюць комплексную ачыстку вады да стану тэхнічнай або пітной.

Падбор фільтрацыйнага абсталявання ўскладняецца розным складам вады, якая здабываецца ў рознай мясцовасці. Таму для прыняцця аптымальнага рашэння можа спатрэбіцца правядзенне хімічнага аналізу.

Эксплуатацыя паўнавартаснай артэзіянскай свідравіны на дачы або паблізу загараднага дома ўскладняецца неабходнасцю прымянення сістэмы фільтрацыі, з якой можна было зліваць ваду на час сезоннай кансервацыі аб'екта.

Тыпы дапаможных прылад

Дзеючая схема вадаправода з свідравіны прадугледжвае неабходнасць ва ўжыванні цэлага шэрагу дапаможных прылад.

Гэтыя прылады забяспечваюць эфектыўнасць працы і даўгавечнасць сістэмы ў цэлым і гарантуюць высокую якасць якая здабываецца вады.

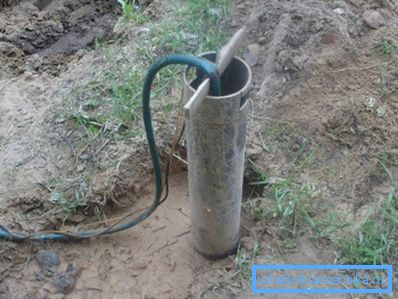

На фота обсадная труба з сталі
  • Обсадная труба - гэта неад'емны атрыбут свідравіны. Обсадная труба падбіраецца з меркаванняў адпаведнасці дыяметра перасеку і іншых тыпаразмераў.

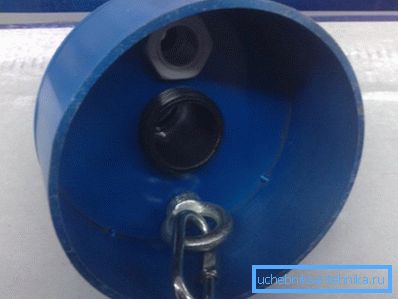

Ніжні бок вечка оголовка
  • Агаловак - гэта дапаможны прылада, якое мантуецца сваімі рукамі ў верхняй частцы обсадной трубы і служыць для прадухілення траплення ў свідравіну смецця і іншародных прадметаў.
Трубы з поліэтылену
  • Труба - сродак, неабходнае для падачы вады на паверхню. Труба мантуецца на вечку оголовка.

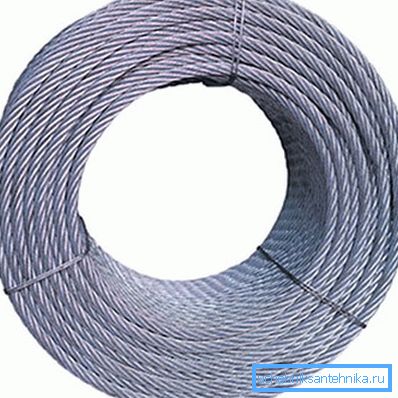

нержавелы трос
  • Трос - неад'емны атрыбут любой свідравіны, падача вады з якой ажыццяўляецца з дапамогай погружной помпы. Трос мацуецца ў ніжняй частцы вечка оголовка за спецыяльны рым-болт. На процілеглым канцы троса фіксуецца погружной помпа, становішча якога можна рэгуляваць, падымаючы ці апускаючы трос.

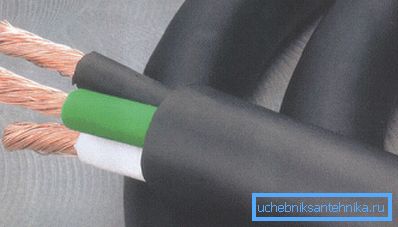

Гнуткі сілавы кабель для помпы
  • Сілавы кабель ўжываецца для падачы харчавання ад крыніцы электразабеспячэння наверсе да погружной помпаў.
  • Погружной цэнтрабежны помпа - гэта прылада, прызначанае для выкачванне вады. Параметры прылады залежаць ад такіх фактараў як вышыня пад'ёму вады і планаваны гранічны водоразбора.

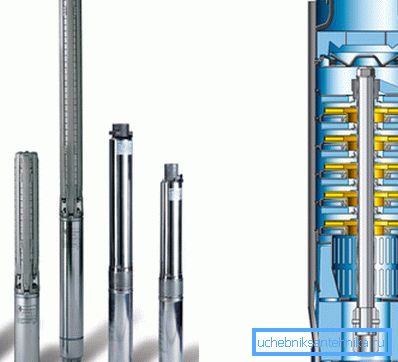

Свідравіна цэнтрабежны помпа

Перад мантажом абсталявання, неабходна ўлічыць тое, што помпа нямала важыць. Акрамя таго, да вагі помпы неабходна дадаць вага некалькіх дзесяткаў метраў сілавога кабеля і шланга. Так як выцягваць помпа за шланг ці за кабель забаронена, прымяняецца металічны трос, які намотваецца на лябёдку, у той час як шланг і кабель матацца на спецыяльныя шпулькі.

Важна: Мацаванне помпавага абсталявання павінна быць асабліва надзейным, так як абрыў прывядзе да затаплення помпы і да неабходнасці бурэння новай свідравіны.

Правілы мантажу знешняй часткі сістэмы водазабеспячэння

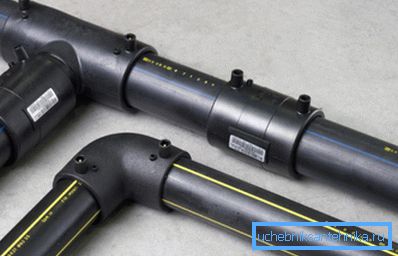

Поліэтыленавыя трубы з фітынгамі

Асноўным кампанентам знешняй часткі сістэмы водазабеспячэння з'яўляецца трубаправод, па якім будзе транспартавацца вада, атрыманая з свідравіны. Сучасны трубаправод вырабляецца з поліэтыленавых труб.

Такое рашэнне гарантуе цэлы шэраг відавочных пераваг, сярод якіх:

  • нізкая цана, у параўнанні з трубамі, вырабленымі з металу;
  • максімальная ўстойлівасць да з'яўлення карозіі, так як поліэтылен не ржавее;
  • даўгавечнасць канструкцыі, так як трубаправод у зямлі можа праслужыць больш за 50 гадоў;
  • адсутнасць прысмакаў ля вады, так як поліэтылен у адрозненне ад металу ня валодае спецыфічным пахам і густам;
  • нізкае гідраўлічны супраціў, нязменнае нават пры працяглай эксплуатацыі трубаправода.

Мантаж трубаправода для сезоннай эксплуатацыі

Траншэя пад вадаправод

Мантаж вадаправода для падачы вады з свідравіны выконваецца з улікам шэрагу правілаў. Напрыклад, калі дача або загарадны дом применяетс яисключительно для эксплуатацыі ў цёплы час года, вадаправод не абавязкова заглублять.

У крайнім выпадку, трубы можна пракласці на глыбіні да 1 метра. У гэтым выпадку, восенню неабходна зліць усю ваду без астатку, для таго каб прадухіліць пашкоджанне трубаправода зімой.

Каб была магчымасць забяспечыць поўны зліў вады, трубаправод усталёўваецца з невялікім нахілам у бок зліўной клапана свідравіны. Для таго каб спрасціць правядзенне зліву вады, на адрэзку трубы ў свідравіне, на адлегласці некалькіх метраў ад паверхні, мантуецца электроклапан.

Такая пракладка трубаправода цалкам выключыць верагоднасць паломкі сістэмы аўтаномнага водазабеспячэння.

Мантаж трубаправода для всесезонной эксплуатацыі

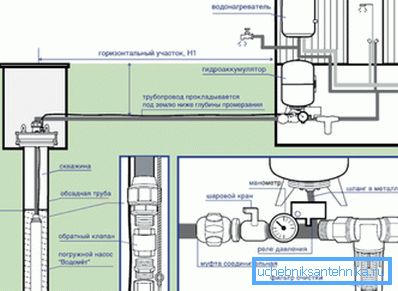

Падрабязная схема падлучэння вадаправода з свідравіны

Калі загарадны дом або дача эксплуатуецца цэлы год, трубаправод неабходна пакласці на 20-30 гл ніжэй глыбіні прамярзання грунта. Як правіла, параметры прамярзання грунта залежаць як ад мінімуму зімовай тэмпературы, так і ад тыпу глебы на ўчастку.

Для кожнага рэгіёну характэрныя ўласныя ўзроўні прамярзання грунта.

Напрыклад, у Маскве і па Маскоўскай вобласці гэтыя параметры складаюць:

  • для суглінку і гліны 1,35 м;
  • для глебаў з утрыманнем дробнага пяску 1,64 м;
  • для глебаў з утрыманнем сярэдніх і буйных пяскоў 1,76 м;
  • для камяністага грунта 2 м.

Прымаючы пад увагу той факт, што закладка труб на глыбіні каля 2 метраў звязана з істотнымі працавыдаткамі, былі распрацаваны некалькі больш-менш дзейсных спосабаў мантажу пластыкавых труб на меншую глыбіню. Перш за ўсё, варта адзначыць метад закладкі труб з уцяпляльнікам і іх мантаж з адмысловым абаграваць кабелем.

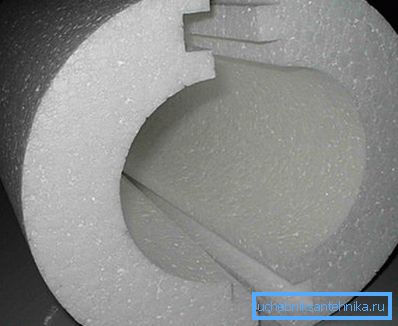

На фота- сучасны ўцяпляльнік для трубаправода

Не сакрэт, што ёсць мноства матэрыялаў, ступень цеплаправоднасці якіх на парадак менш ступені цеплаправоднасці глебы. У выніку, можна выкапаць ня двухмятровую траншэю, а метровую.

Трубаправод перад закладкай можна будзе абгарнуць уцяпляльнікам, напрыклад экструдаванага полістыролу і засыпаць зямлёй. Цяпер вашаму вадаправода не будуць страшныя маразы!

Перавага такога рашэння таксама ў тым, што сучасныя ўцяпляльнікі гідрафобныя, а значыць, не прыйдзецца марнавацца на ўладкаванне гідраізаляцыі. Але, калі маразы ў халодную пару года дасягаюць крытычных адзнак, аднаго ўцяпляльніка можа быць недастаткова. У гэтым выпадку цеплаізаляцыйны матэрыял ўжываецца ў спалучэнні з грэе кабелем.

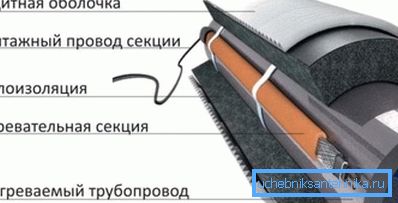

Ўцяпляльнік ў спалучэнні з грэе кабелем

Кабель абгортваецца вакол або ўздоўж трубы, а затым ахінаюць уцяпляльнікам. У звычайным рэжыме кабель не выкарыстоўваецца, але з рэзкім паніжэннем тэмпературы навакольнага асяроддзя награвальнік падключаецца да сеткі.

Награваць кабель не здольны расплавіць пластык, але можа нагрэць ваду па ўсёй працягласці трубы на некалькі градусаў вышэй нуля.Такой метад знайшоў шырокае прымяненне ў тых мясцовасцях, дзе ўзровень грунтавых вод высокі, а таму пракласці трубаправод глыбей ўзроўню прамярзання глебы немагчыма.

Важна: Калі абаграванне труб не быў своечасова падлучаны і трубы змерзлі, адагрэць іх да вясны не атрымаецца, бо магутнасці кабеля для гэтага будзе недастаткова.

Выбар і прымяненне фільтраў

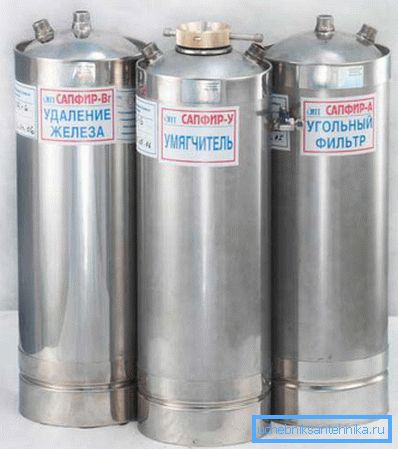

На фота - разнавіднасці фільтраў

Схема мантажу вадаправода ад свідравіны мяркуе наступны парадак размяшчэння элементаў: погружной помпа за ім зліўны клапан, а за тым тое ці іншае колькасць фільтраў.

Асноўным крытэрам для выбару фільтраў з'яўляецца якасць якая здабываецца вады. У выніку, вада з павышаным утрыманнем цвёрдых часціц мяркуе выкарыстанне аднаго тыпу фільтраў, у той час як вада з высокім узроўнем мінералізацыі прадугледжвае неабходнасць у іншых фільтруюць элементах.

На артэзіянскіх свідравінах прымяняецца фільтр, затрымлівалы такія прымешкі як жалеза і вапна. Калі мяркуецца выкарыстоўваць неглыбокую свідравіну на пясок, спатрэбіцца сістэма фільтраў механічнай очистки.В любым выпадку, пісьменна пабудаваная сістэма фільтрацыі забяспечвае на выхадзе высокую якасць вады без старонніх прымешак.

Мантаж фільтраў лічыцца правільна выкананым, калі сістэма эфектыўна працуе і пры гэтым ёсць незатруднённый доступ да фільтруючым элементам для іх абслугоўвання і замены.

Важна: Мантаж фільтраў да гідраакумулятара неабходны не толькі для забеспячэння аптымальных спажывецкіх якасцяў вады, але і для таго каб выключыць верагоднасць засмечвання элементаў вадаправода. У выніку, пісьменна спраектаваная і пабудаваная сістэма фільтрацыі адбіваецца павелічэннем рэсурсу працягласці працы аўтаномнага водазабеспячэння.

Сістэма аўтаматычнага рэгулявання

Для таго каб вадаправод ад свідравіны сваімі рукамі пабудаваны працаваў у аптымальным рэжыме, яго неабходна абсталяваць комплексам аўтаматычнага кіравання.

Такое рашэнне гарантуе наступныя перавагі:

  • Скарачэнне колькасці уключэнняў і выключэнняў электрамеханічнага абсталявання (у прыватнасці рухавіка помпы);
  • Забеспячэнне стабільнага ціску ў вадаправодзе ў адпаведнасці з зададзенымі параметрамі;
  • Прадухіленне ўзнікнення гідраўлічных удараў і як следства максімальная бяспеку эксплуатацыі вадаправода.

Што сабой уяўляе аўтаматыка ў сістэме водазабеспячэння, і якія асаблівасці яе функцыянавання?

Комплекс аўтаматыкі - гэта Рэлейнай сістэма, якая складаецца з рэле халастога ходу і рэле ціску. Дадзеныя элементы звязаны з погружным помпай. Калі ціск у трубаправодзе падае ніжэй зададзеных параметраў, рэле спрацоўвае, і рухавік помпы ўключаецца. Калі ціск вады падыходзіць да мяжы, рэле размыкается, і праца рухавіка спыняецца да таго часу, пакуль параметры ня прыйдуць у норму.

Спажыванне вады ў невялікім доме невяліка. Такім чынам, кожнае ўключэнне крана або зліў вады ў прыбіральні будзе прыводзіць да ўключэння помпы, а за тым да яго адключэння. Каб прадухіліць частае ўключэнне і адключэнне рухавіка, акрамя сістэмы аўтаматычнага рэгулявання, прымяняецца гідраакумулятар (рэсівер).

гідраакумулятар

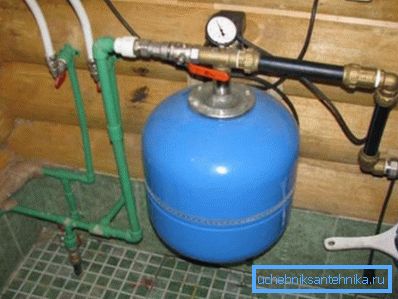

Гідраакумулятар ў сістэме водазабеспячэння

Ресивер- гэта ёмістасць, якая падзелена на дзве часткі шчыльнай мембранай. Адна частка падключана да вадаправода і запоўненая вадой, тады як другая частка запоўненая паветра (ціск да 2 атмасфер).

Прынцып дзеяння рэсівера наступны: вада па меры напаўнення праціскае мембрану, што прыводзіць да павышэння ціску ў баку з паветрам. Калі ціск з 2 атмасфер павялічваецца да трох, рухавік спыняецца.

У адрозненне ад электроннага рэле, гідраакумулятар не рэагуе на нязначныя ваганні ціску вады, такім чынам, колькасць цыклаў ўключэння-выключэння рухавіка можна звесці да мінімуму.

выснову

Калі на дачным участку няма доступу да цэнтралізаванай падачы вады, выбирать- свідравіна або цэнтральны вадаправод не прыходзіцца. З іншага боку, пісьменна абсталёўваўшы свідравіну, вы атрымліваеце доступ да вады высокай якасці. Больш цікавай і карыснай інфармацыі вы і зможаце атрымаць, паглядзеўшы відэа ў гэтым артыкуле.
