Вадаправодная фурнітура: дадатковыя элементы, без якіх

Камплектуючыя для вадаправода ўяўляюць сабой шырокую групу дэталяў, якія выкарыстоўваюцца пры мантажы сістэм водазабеспячэння. Выкарыстанне такіх элементаў дазваляе будаваць складаныя шматфункцыянальныя канструкцыі, якія забяспечваюць максімальны ўзровень камфорту пры эксплуатацыі.

У нашым артыкуле мы прывядзем інфармацыю аб найбольш распаўсюджаных відах сантэхнічнай фурнітуры, а таксама агучым шэраг рэкамендацый па выкарыстанні тых ці іншых дэталяў.

агульная класіфікацыя

Вадаправодныя траякі, муфты, перахаднікі, краны, змяшальнікі, шлангі і многія іншыя элементы сёння шырока прымяняюцца пры мантажы водонесущих контураў. Кожная з такіх дэталяў выконвае сваю функцыю, але ўсё ж ўмоўна можна падзяліць увесь асартымент на некалькі вялікіх груп:

Акрамя таго, існуе таксама класіфікацыя фурнітуры па матэрыяле вырабу. Як правіла, усе вырабы падзяляюць на металічныя, пластыкавыя і камбінаваныя.

Звярніце ўвагу! Інструкцыя рэкамендуе выкарыстоўваць той тып фурнітуры, які максімальна адаптаваны да ужывальнай разнавіднасці трубаправодаў, а ў ідэальным варыянце - падбіраць вырабы ад аднаго вытворцы.

злучальныя элементы

Найбольш распаўсюджаныя разнавіднасці

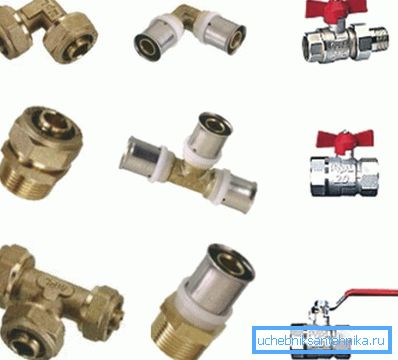

Злучальная фурнітура прадстаўлена на сучасным рынку ў самым шырокім асартыменце. Значную частку такіх дэталяў складаюць рэзьбавыя фітынгі для труб з розных матэрыялаў, і таму аналіз мы пачнем менавіта з іх.

Па форме і прызначэнні вылучаюць такія элементы:

• муфта - самае простае злучэнне, абсталяванае разьбой. Выкарыстоўваецца для стыкоўкі двух труб без змены кірунку. У залежнасці ад канструкцыі можа прымяняцца для мантажу вырабаў аднолькавага або рознага дыяметра.

Звярніце ўвагу! Дэталь фурнітуры, якая злучае трубы з розным перасекам праходу, звычайна завецца перахадніком. Прыкладам можа водаправодны разветвитель, у якім ад асноўнай трубы адыходзіць больш тонкае адгалінаванне.

• Трайнік таксама не адрозніваецца складанасцю, але ўжываецца для стыкоўкі трох участкаў трубаправода. Траякі бываюць прамыя і кутнія.
• Крыжавіны даволі рэдка ўжываюцца пры абсталяванні вадаправода, а вось у каналізацыі яны практычна незаменныя. У шэрагу выпадкаў крыжавіна можа выкарыстоўвацца як разветвитель асноўнага контуру на тры дадатковых.
• Калена і куток ўжываюць для афармлення павароту магістралі. У большасці выпадкаў выкарыстоўваюцца менавіта калена ў форме частак дугі, паколькі куткі пад 90⁰ ствараюць занадта вялікі супраціў току вады.

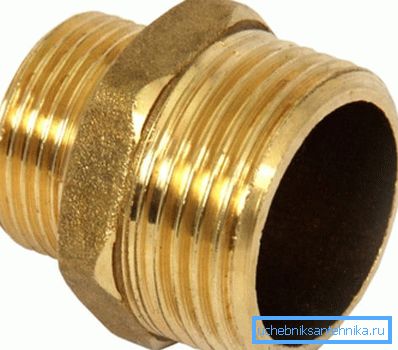

• Водаправодны ніпель - просты фітынг з разьбой, нарэзанай на двух выступоўцаў патрубках. Ўжываецца для стварэння раздымных злучэнняў.

• Фланец - канструкцыя, якая забяспечвае надзейнае злучэнне вадаправоднай магістралі з рознымі канструкцыямі.

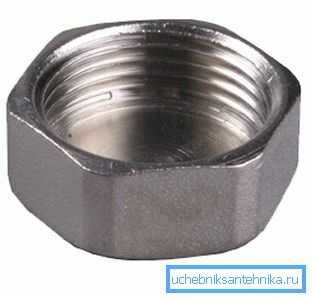

• Заглушка для водаправодных труб - кантавой элемент, які усталёўваецца на канцавы часткі контуру. Павінна забяспечваць надзейнае перакрыцце трубы, але пры неабходнасці заглушку можна выкруціць і зліць змесціва.

Натуральна, кожны з пералічаных элементаў можа выпускацца ў дзесятцы, калі не ў сотні мадыфікацый і памераў, так што выбіраць дэталі для мантажу трэба вельмі ўважліва.

Спецыфічныя мадэлі для палімерных вырабаў

Традыцыйным матэрыялам для зборкі водаправодных контураў з'яўляецца метал.

Аднак у апошні час усё часцей у якасці альтэрнатывы выкарыстоўваюцца технополимеры, злучэнне якіх ажыццяўляецца з ужываннем спецыфічных дэталяў.

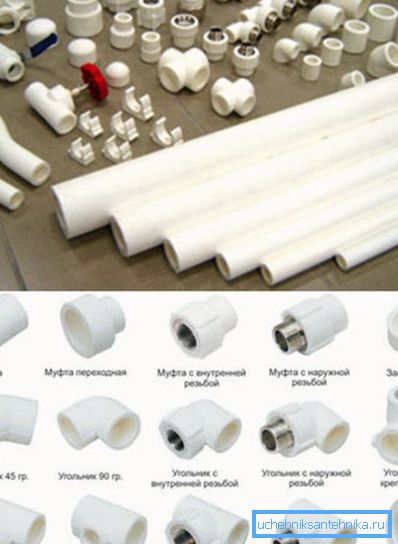

• Фітынгі пад пайку звычайна набываюць для пракладкі поліпрапіленавых вадаправодаў. Яны вырабляюцца з таго ж матэрыялу, што і самі трубы, што дазваляе фармаваць неразъемные злучэння шляхам нагрэву і зварвання дэталяў.

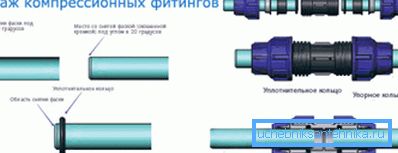

• Заціскныя фітынгі часта ўжываюць для злучэння поліэтыленавых трубаправодаў. Герметычнасць вузла дасягаецца шляхам абціснутых трубы з дапамогай адмысловай ўстаўкі (палімернай або металічнай), якая, у сваю чаргу, фіксуецца прыцемках накладную гайкай. Пры правільным мантажы і эксплуатацыі такая канструкцыя здольная вытрымліваць досыць высокі ціск.

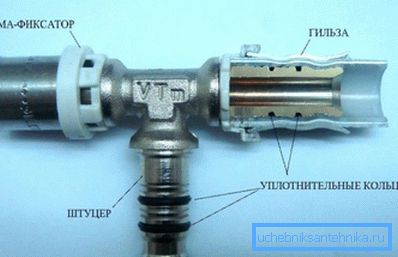

• Абціскныя гільзы - найбольш папулярныя фітынгі для металлопластика. Яны выкарыстоўваюцца для стварэння неразъемного злучэння: ўнутр трубы ўстаўляецца металічны стрыжань, які звонку абціскаецца гільзай з алюмінія або тонкай латуні. Дзякуючы асаблівай канструкцыі стрыжня фармуюцца ўшчыльняльныя кольцы з высокай герметычнасцю.

Як і ў выпадку з звычайнай фурнітурай, гэтыя дэталі выпускаюцца ў шырокай размерной сетцы.

Трубная арматура

Краны і змяшальнікі

Другі па разнастайнасці групай фурнітурных вырабаў з'яўляюцца розныя краны, каланы і змяшальнікі. Як мы адзначалі вышэй, іх асноўная задача - пры неабходнасці адкрываць або закрываць трубны прасвет.

На сённяшні дзень прамысловасць выпускае мноства разнавіднасцяў кранаў, але часцей за ўсё ўсталёўваюцца наступныя:

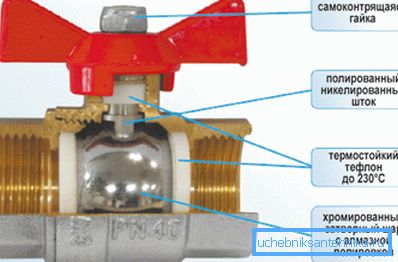

• Шаравыя - простыя, але пры гэтым вельмі надзейныя ў эксплуатацыі. У якасці запорного элемента выступае сфера з адтулінамі, якая прыводзіцца ў рух жорсткім штоком. Пры сумяшчэнні адтуліны сферы з адтулінай на корпусе крана або змяшальніка праход адкрываецца і ажыццяўляецца падача вады.

Звярніце ўвагу! У якасці недахопу такіх вырабаў часта паказваюць адносна высокую складанасць разборкі і рамонту, але вопытныя майстры цалкам спраўляюцца з такімі задачамі.

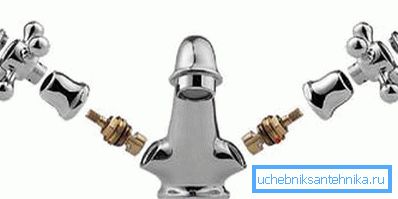

• Буксовые - простыя ў абслугоўванні, але некалькі менш надзейныя. Буксуе ў такім кране ўяўляе разьбовай цыліндр, на канцы якога знаходзіцца альбо герметызуецца пракладка, альбо механізм з некалькіх керамічных пласцін, напераменку якія перакрываюць ток вады.

• Асобна варта вылучыць змяшальнікі з пластыкавымі картрыджамі. Гэтыя палімерныя дэталі выкарыстоўваюцца выключна ў побыце: з аднаго боку, яны вельмі выразна рэгулююць паток вады, але з другога - не валодаюць колькі-небудзь вялікай трываласцю.

іншыя камплектуючыя

Акрамя звыклых нам дэталяў, без якіх немагчыма функцыянаванне сістэмы водазабеспячэння, можна вылучыць наступныя:

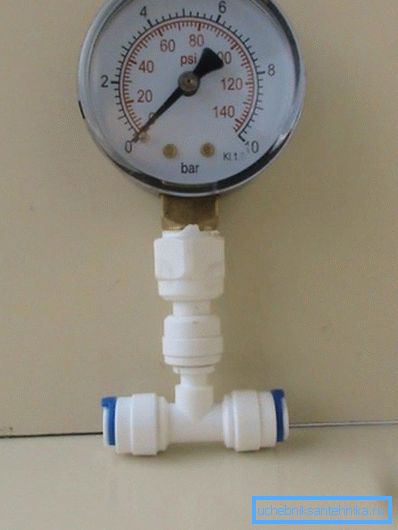

• Манометр для вадаправода - досыць просты вымяральны прыбор, які рэгіструе ціск у трубах. Часцей за ўсё манометрамі забяспечваюць контуры ў прыватных дамах, дзе напор рэгулюецца працай помпы.

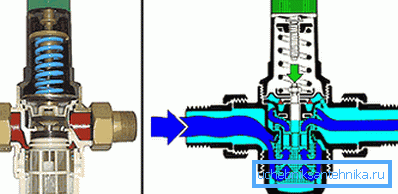

• Водаправодны рэдуктар - ужываецца для выраўноўвання ціску ў сістэме. Дадзеная прылада можа апынуцца вельмі карысным, калі ў вас ёсць сумненні, што злучэння труб «перажывуць» наступствы гідраўдару.

Звярніце ўвагу! Калі ў побыце ўстаноўка рэдуктара вельмі пажаданая, то ў прамысловых сістэмах мантаж такіх прыладаў з'яўляецца абавязковым.

• Калі ў вас няма магчымасці ўсталяваць рэдуктар, то цалкам можна вырабіць дэмпфер для вадаправода сваімі рукамі. Часцей за ўсё ў якасці такіх сістэм выкарыстоўваюць пашыральныя бакі, укамплектаваныя дадатковай мембранай: прылада прымае на сябе нарастаючае ціск, а мембрана за кошт сваёй эластычнасці кампенсуе значную частку энергіі.
• Таксама не варта забываць і пра ўбудаваных фільтрах.Гэтыя фурнітурных элементы звычайна ўразаюцца ў контур перад складанымі прыладамі (тымі ж рэдуктарамі), і істотна падаўжаюць тэрмін іх службы, улоўліваючы ўзважаныя ў вадзе абразіўныя часціцы.

заключэнне

Водаправодны манометр, фільтр, кран, змяшальнік, трайнік, ніпелі, муфты і іншыя дэталі не менш важныя, чым самі трубы. Менавіта таму варта ўважліва вывучыць прыведзеную вышэй класіфікацыю і праглядзець відэа ў гэтым артыкуле: так вы атрымаеце хоць бы агульнае ўяўленне пра тое, якія элементы могуць спатрэбіцца пры працы.
