Вадаправодная станцыя падпампоўкі: агульныя звесткі і

Што ўяўляюць сабой вадаправодныя помпавыя станцыі? Якія функцыі яны могуць выконваць у сістэмах водазабеспячэння прыватных і шматкватэрных дамоў? Як правільна падключыць помпавую станцыю да вадаправода пры падачы ў яго вады з калодзежа? Давайце разбірацца.

Што гэта такое

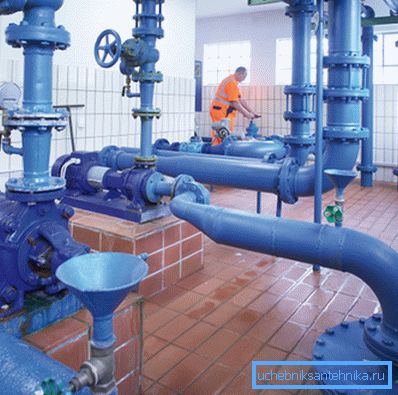

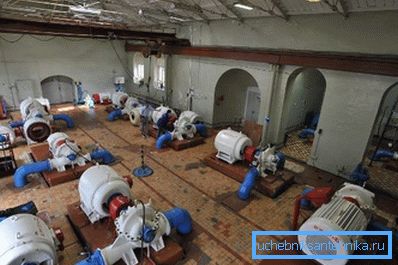

Падпампоўка шматкватэрнага дома - гэта адзін або некалькі стацыянарных помпаў, якія забяспечваюць верхнія паверхі вадой пры недахопе напору ў трасе.

У якіх выпадках іх ўстаноўка неабходная?

• Пры нізкапавярховую навакольнага забудове. У БНіП 2.04.02-84 прама рэкамендуецца для раёнаў, забудаваных аднапавярховымі дамамі, падтрымліваць напор ў магістральных вадаправодах на ўзроўні 10 метраў.

Даведка: 10 метраў вадзянога слупа адпавядаюць залішняй ціску ў адну атмасферу. Кажучы некалькі спрошчана, кожная атмасфера ціску ў магістралі забяспечвае ўздым вады на тры паверхі.

• Пры значным зносе магістралі і немагчымасці яе рамонту або замены ў сілу якіх-небудзь прычын. Сталёвыя трубы, якія змянілі чыгунныя вадаправоды ў другой палове мінулага стагоддзя, за дваццаць-трыццаць гадоў эксплуатацыі зарастаюць вапнай і іржой, што прыводзіць да зніжэння прапускной здольнасці ў разы.
• Пры значных перападах рэльефу мясцовасці. Ціску ў 3,5 кгс / см2 хопіць для забеспячэння вадой дзевяціпавярховікі, якая стаіць на раўніне; а вось для такога ж дома, які стаяў на 20-метровым пагорку, неабходна ўжо як мінімум 5,5 кгс / см2.

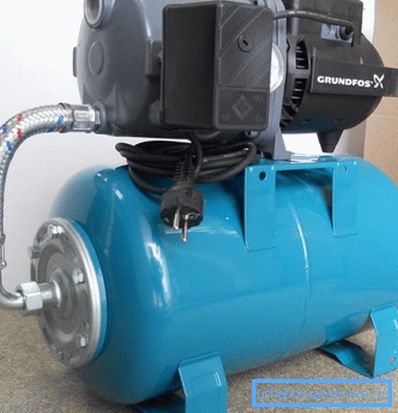

Вадзяныя станцыі для хатняга вадаправода або для дачы - гэта параўнальна малапрадукцыйнай паверхневыя цэнтрабежныя помпы з уласнымі гідраакумулятарам, якія забяспечваюць аўтаномнае водазабеспячэнне з прыродных крыніц.

Паколькі, як ужо сказана, перапад ціскаў у адну атмасферу здольны падняць вадзяны слуп на 10 метраў, любая павярхоўная станцыя не можа працаваць пры большай адлегласці ад люстэрка вады да паверхні. Крыльчатка помпы стварае не так каб абсалютны вакуум, таму на практыцы максімальная глыбіня яшчэ менш - 7-9 метраў.

Кошт найбольш танных паверхневых помпаў складае прыкладна 4-5 тысяч рублёў. Максімум кошту вызначаецца як прадукцыйнасць вырабы, так і імем вытворцы: у продажы можна знайсці станцыі, якія абыдуцца ўладальніку ў 100 і больш тысяч рублёў.

Заўважце: заходняя прадукцыя абыходзіцца прыкметна даражэй айчынных прылад той жа функцыянальнасці. Прычыны - транспартныя выдаткі і мытныя пошліны.

Для азнаямлення чытача з прадметам нашага даследавання мы прывядзем асноўныя характарыстыкі помпавай станцыі айчыннай вытворчасці ЗУБР ЗНАС-1200.

мантаж

Падключэнне помпавай станцыі да вадаправода вызначаецца, перш за ўсё, яе класам.

падпампоўка

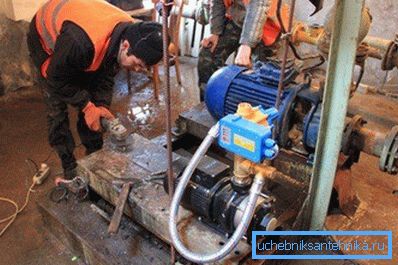

Стацыянарныя падпампоўкі мантуюцца на жалезабетонным падмурку, які не мае звязкі з падмуркам будынка (каб выключыць перадачу вібрацыі). Станіна станцыі звычайна Анкер да падмурку; радзей выкарыстоўваюцца антывібрацыйных мацавання (спружынныя або з гумовымі пракладкамі).

Всасывать патрубок слімакі помпы (размешчаны ўздоўж яе падоўжнай восі) ўразаецца ў вадамернасці вузел пасля засавак і лічыльніка; выхадны падключаецца непасрэдна да разліву ХВС. Паміж ўрэзку абавязковы байпас большага ў параўнанні з ўрэзку помпы дыяметра з зваротным клапанам, засаўкай або вентылем.

Навошта ён патрэбны?

• Пры працы помпы байпас перакрыты і не дае яму ганяць ваду па крузе.
• Пры выключаным помпе адкрыты байпас забяспечвае дом вадой, не абмяжоўваючы яе выдатак праходнасцю урэзак і слімака.

Акрамя таго: пастаянны ток вады праз што прастойваюць помпа прывядзе да хуткага зарастанню слімакі адкладамі.

Пры мантажы слімакі і электраматора іх валы павінны быць строга сувосева: біццё хутка разбурыць муфтовое або фланцавае трубавае злучэнне.

Калі ў сілу нейкіх прычын соосность забяспечыць нельга, сітуацыю выратуе нескладаная інструкцыя:

1. Матор і слімак разносяцца на станіне так, каб паміж фланцамі валаў заставалася 3-4 сантыметра.
2. Фланцы злучаюцца прыцягнутымі з дапамогай нітаў гнуткімі рамянямі. Іх няцяжка нарэзаць сваімі рукамі з транспарцёрнай стужкі.

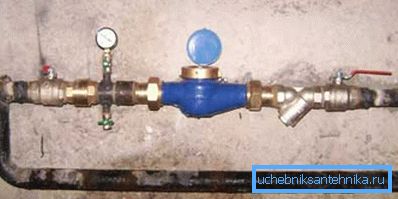

Перад ўрэзкай помпы настойліва рэкамендуецца ўстаноўка гразявікоў. Пясок і акаліна - не рэдкасць у магістралі халоднага водазабеспячэння; патрапіўшы ва верціцца крыльчатку, яны ў лепшым выпадку паскораць яе знос, а ў горшым - выкрошат адну або некалькі лопасцяў.

Акрамя таго, урэзкі лепш забяспечыць адсякае падпампоўку запорной арматурай. Лепш за ўсё на гэтую ролю падыходзяць шаравыя краны: акрамя адмоваўстойлівасці, яны валодаюць выключна нізкім гідраўлічным супрацівам.

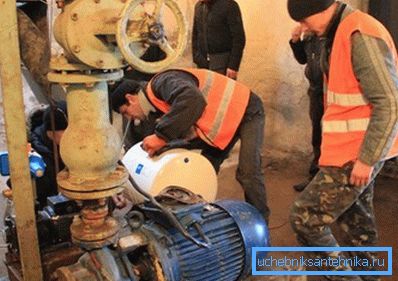

Перыядычнае абслугоўванне помпы зводзіцца да перыядычнай набіванні сальніка.

Водазабеспячэнне ад калодзежа

У гэтым выпадку схема падлучэння помпавай станцыі да вадаправода гранічна простая: досыць далучыць выхадны патрубок помпы да вадаправода, апусціць заборную трубу ў калодзеж або іншы вадаём і падаць харчаванне.

Тонкасці, зрэшты, ёсць і тут.

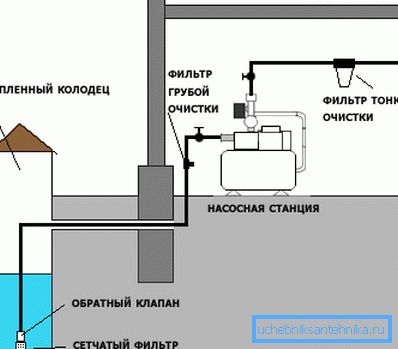

• Канец заборнай трубы павінен быць забяспечаны зваротным клапанам. У адваротным выпадку пры спыненні харчавання помпы вада проста-проста выльецца назад.
• Як падключыць помпавую станцыю да вадаправода, калі плануецца круглагадовае выкарыстанне вады? Неабходна надзейна цеплаізаляваных калодзеж і ўсталяваны побач з ім помпа, а ўвод вады ад калодзежа пракласці глыбей ўзроўню прамярзання. Найпросты спосаб выканаць надзейную цеплаізаляцыю сваімі рукамі - збудаванне над студняй доміка з уцепленымі сценкамі.

Дарэчы: домік заадно цалкам вырашыць праблему шуму ад помпы.

• Для абароны помпы ад смецця (галінак, палых лісця і г.д.) ўваходных патрубок абараняецца сеткаватым фільтрам.

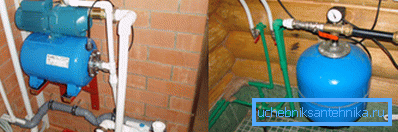

• Павялічыць перыяды прастою помпы дапаможа ўстаноўка пасля помпавай станцыі дадатковага гідраакумулятара. Чым больш яго ёмістасць, тым даўжэй паўзы ў працы станцыі. Схема з дадатковым гідраакумулятарам, аднак, будзе працаздольнай толькі да таго часу, пакуль хуткасць адпампоўкі вады не перавысіць дэбіт студні.

заключэнне

Спадзяемся, што наш матэрыял апынецца карысным і пры мантажы подкачек, і пры будынку аўтаномнай сістэмы водазабеспячэння прыватнага дома або дачы. Відэа ў гэтым артыкуле, як заўсёды, прапануе дадатковую інфармацыю. Поспехаў!
