Вадаправодныя сеткі: разнавіднасці, складовыя элементы і

Ваду транспартуюць да спажыўцоў вадаводаў і вадаправодныя сеткі. Гэтыя будынкі павінны адпавядаць патрабаванням эканамічнасці і надзейнасці. Дасягаецца гэта пры правільным выбары ў ходзе праектавання трасы вадавода і схемы сеткі, матэрыялу і перасекі труб, а таксама рэжымаў іх працы.

Пры падборы, адвядзенні і выкарыстанні участкаў пад вадаводаў неабходна прытрымлівацца зямельнага заканадаўства і пэўных нарматыўных дакументаў.

Разнавіднасці водаправодных сетак

Усе сістэмы воднага забеспячэння падзяляюцца на вонкавыя і ўнутраныя сеткі.

Вонкавая частка сістэм

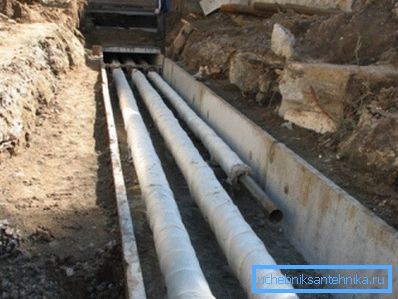

Цягнуцца вадаводаў у 1, 2 і больш «нітак». Аптымальны варыянт - мантаваць іх на досыць ўзнёслай мясцовасці, якая мае мінімальная колькасць збудаванняў, на участках, зручных для эксплуатацыі і ажыццяўлення рамонту.

Каб забяспечыць запланаваны ўзровень водазабеспячэння спажыўцоў, між пракладзенымі паралельна вадавода ўладкоўваюць пераключэння. Па даўжыні трасы і на ўчастку абслугоўваецца, могуць ставіцца назапашвальныя рэзервуары.

Класіфікацыя водаправодных сетак дзеліць іх па метадзе транспарціроўкі вады на напорныя і безнапорныя.

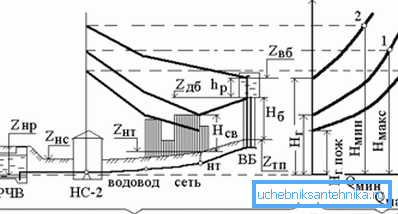

1. Вадкасць перапампоўваецца па напорных сетках помпамі цi пры дапамозе розніцы ціскаў. Яна ствараецца паміж пьезометрической пазнакай воднага ўзроўню ў крыніцы і разлічанай пьезометрической пазнакай ў кропцы водазабору. Першыя вадаводаў з'яўляюцца нагнятальных, другія - самацёчнага-напорныя (гравітацыйна-напорныя).
2. У вадавода безнапорных (гравітацыйна-самацёчная) іх унутраная прастора (перасек) выкарыстоўваецца не поўнасцю. Сфера іх ужывання не так шырокая ў параўнанні з напорнай.

Звярніце ўвагу! Мэтазгоднасць пракладкі безнапорныя вадавода залежыць ад некаторых момантаў. Напрыклад, рознасці ўзроўню метак пачатку і канчатковага ўчастка падачы вадкасці, рэльефу рэгіёну, адлегласцяў паміж вузламі падачы і плота.

Прымяненне безнапорных труб памяншае кошт вадаводаў. Але кошт трасы можа расці з-за павелічэння яе даўжыні з прычыны неабходнасці забяспечыць патрабаваныя ўхілы.

Канфігурацыя сістэмы можа залежаць ад такіх фактараў:

• формы паверхні і планіроўкі аб'екта;
• прысутнасці штучных і натуральных перашкод;
• рэльефу рэгіёну;
• размяшчэння асноўных спажыўцоў рэсурсу;
• месцазнаходжаньня воднай крыніцы і інш.

Зыходзячы з усяго гэтага канфігурацыя сеткі можа быць разгалінаванай, кальцавой альбо змяшанай. Колцавыя аналагі найбольш дарагія, аднак валодаюць найвышэйшай надзейнасцю.

Інструкцыя заўважае, што ніткі сістэмы, якія даюць асноўны аб'ём вады, з'яўляюцца магістральнымі. Без прывязкі да выгляду сеткі магістралі заўсёды варта ўкладваць, зыходзячы з напрамкі асноўных водных патокаў. Яны павінны ахопліваць увесь населены пункт.

З чаго складаюцца знешнія сеткі

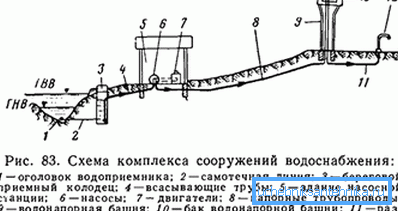

Асноўнымі элементамі напорных сетак могуць з'яўляцца:

• назапашвальны рэзервуар;
• помпавая станцыя;
• напорнай трубаправод (вадавод);
• воданапорная збудаванне (вежа);
• лініі гідрастатычнага і гідрадынамічнага напору;
• напорная падземная ёмістасць;
• камера для пераключэння.

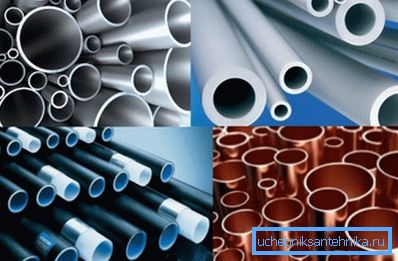

Матэрыял труб для вадаводаў выбіраецца пры праектаванні сістэм і залежыць ад умоў іх выкарыстання. Гэта можа быць сталь, пластык, жалезабетон, азбестацэмент.

Найбольш часта выкарыстоўваюцца дыяметры сталёвых трубавых вырабаў прадстаўленыя ў ніжняй табліцы.

унутраны вадаправод

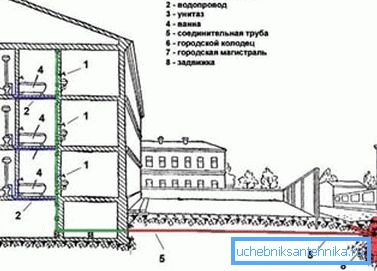

Унутраным водаправодам будынкаў і аб'ектаў называецца сукупнасць абсталявання, элементаў і прыстасаванняў, якія забяспечваюць атрыманне рэсурсу з вонкавай сеткі і яго дастаўку пад ціскам да водаразборнай прыбораў.

Прылада вадаправоднай сеткі ўнутры будынкаў такое:

• адзін альбо некалькі уводаў;
• адзін ці некалькі вадамернага вузлоў;
• размеркавальны і які падводзіць трубаправод;
• запорная і рэгулюе арматура.
• часам сістэма ўключае ў сябе помпы для павелічэння напору і фільтры для змякчэння, абезжалезвання, абескаляроўвання і г.д. вады.

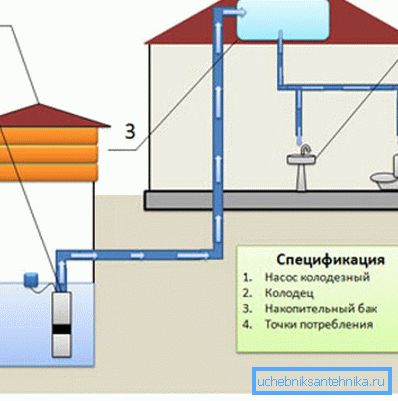

Унутраны вадаправод можа быць падлучаны сваімі рукамі да камунальнай сеткі забеспячэння населенага пункта або харчавацца ад аўтаномнай крыніцы вады (павярхоўнага альбо падземнага).

Па прызначэнню водоснабжающие сістэмы аб'ектаў і будынкаў падзяляюцца на прамысловыя, гаспадарча-пітныя і супрацьпажарныя.

1. Вытворчыя сеткі падаюць ваду рознай якасці для тэхнічных патрэб спажыўцоў (астуджэнне абсталявання, выраб вырабаў, напрыклад, бетону, харчовых прадуктаў і г.д.).
2. Супрацьпажарныя служаць для тушэння ачагоў узгарання і спынення іх распаўсюду.
3. Гаспадарча-пітныя сеткі прызначаныя для дастаўкі вады пітной якасці. Акрамя гэтага рэсурс служыць для падрыхтоўкі ежы і ажыццяўлення гігіенічных працэдур.

Па метадзе выкарыстання рэсурсу сістэмы забяспечваюць забеспячэнне прямоточную, адваротнае альбо паўторнае. У бытавых сетках распаўсюджаная першая разнавіднасць, дзве апошніх усё больш запатрабаваныя на вытворчасці.

праблемы праектавання

Першарадная задача праектавання - гэта трасіроўка вадаправоднай сеткі, якая мае на ўвазе нанясенне трубаправодных ліній на план.

Звярніце ўвагу! Яна ажыццяўляецца зыходзячы з умоў стварэння досыць надзейнай сістэмы. Пры гэтым кошт яе збудаванні павінна быць найменшай.

Пры трассировании прымаюцца пад увагу:

• месцазнаходжанне крыніцы вады і яе спажыўцоў;
• рэльеф рэгіёну;
• месцазнаходжанне рэк, яраў, паркаў, вуліц, будынкаў, збудаванняў і іншых штучных і натуральных перашкод для мантажу трубаправода.

Трасіроўка ажыццяўляецца на тапаграфічнай карце рэгіёну па кароткім шляху, з абыходам перашкод.

Звярніце ўвагу! Рэсурс павінен дастаўляцца да карыстальнікаў не толькі ў неабходным аб'ёме, ціск павінен быць таксама дастатковым. Яго павінна хапаць для пад'ёму вады да кропак размяшчэння водаразборных прылад.

Для гэтай мэты стала трэба падтрымліваць свабодны напор ў вадаправоднай сеткі. Пад ім маецца на ўвазе розніцу паміж пазнакай ўзроўню вадкасці (пьезометрического) у трубаправодзе і адзнакай паверхні грунту.

Аб вольным напоры

Варта стварыць свабодны напор, дастатковы па ўсёй даўжыні магістральнай сеткі, нават у самых высокіх і аддаленых кропках.

На такіх неспрыяльных участках напор не павінен падаць ніжэй значэнняў, названых у нарматывах.

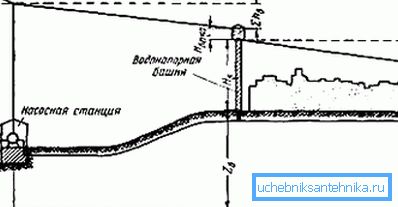

1. Такім чынам, каб правільна вызначыць вышыню воданапорнай вежы, трэба, каб была знойдзена дыктуе кропка вадаправоднай сеткі - гэта ўчастак, на які складаней за ўсё падымаць ваду.
2. Такое месца вызначаецца пры разліках.
3. З гэтай мэтай на трассировочном плане разводзячых трубаправода выбіраецца некалькі неспрыяльных участкаў. Адзін з іх і будзе дыктуе.
4. Далей вызначаецца «гра-разводзячых кропка», блізкая да праблемных. З яе вадкасць і падаецца ў іх.
5. Вызначаючы пазнаку напору (пьезометрического) у гра-разводзячых кропцы для ўздыму рэсурсу ў выбраныя праблемныя ўчасткі і параўноўваючы параметры іх пьезометрических пазнак, спецыялісты вылічаюць дыктуе кропку. Для яе значэнне пазнакі будзе вышэй.

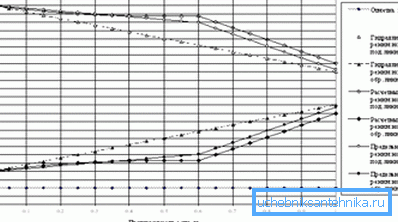

У ходзе гэтай работы крэсліцца пьезометрический графік вадаправоднай сеткі. Ён паказвае змены ціску па даўжыні трасы вадавода.

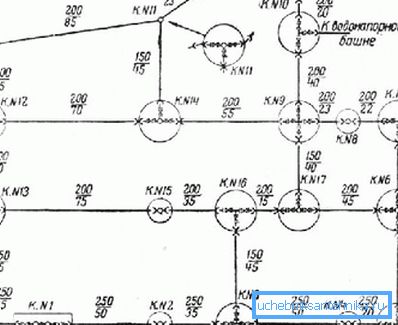

Адна з важных задач праектавання - гэта деталировка сістэмы. Яна заключаецца ў падборы і канкрэтным размяшчэнні ў сеткі водаправодных калодзежаў, фасонных элементаў, арматуры і інш.

Деталировка вадаправоднай сеткі вырабляецца па абранага варыянту схемы воднага забеспячэння. Робіцца гэта, калі ўжо выраблены гідраўлічны разлік сістэмы, знойдзеныя рэальныя велічыні расходавання рэсурсу, вызначаны матэрыял і дыяметр труб. Деталировку праекціроўшчыкі вырабляюць на працоўных чарцяжах. На іх пры дапамозе ўмоўных пазначэнняў паказваецца арматура, фасонныя часткі і іншыя элементы, з якіх збіраюцца вузлы сістэмы.

Некаторыя прававыя пытанні

Калі ствараная сістэма водазабеспячэння будзе падлучацца да камунальнай сеткі, неабходна спачатку атрымаць у рэгіянальным «водаканалы» папярэднія тэхнічныя ўмовы.

Для іх атрымання неабходна сабраць і здаць такія дакументы.

1. Заяву на атрыманне ТУ.

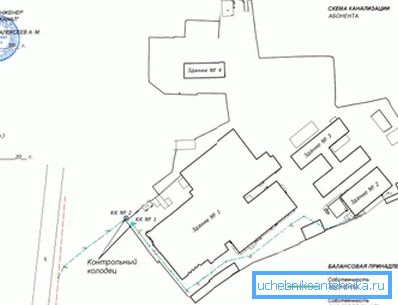

2. Форма, у якой будзе апісана балансавы прыналежнасць водаправодных сетак.
3. Дадзеныя аб заяўніку: пашпартныя, адрас паштовы і рэальнага пражывання, кантактная інфармацыя.
4. Праваўстанаўліваючых дакументаў на ўчастак зямлі.
5. План межаў тэрыторыі, на якой будзе будавацца вадаправод.
6. Дазвол на такое выкарыстанне ўчастка.
7. Звесткі аб планаваных тэрмінах увядзення будучага аб'екта ў эксплуатацыю.
8. Разлікі аб'ёмаў неабходнага рэсурсу (г.зн. запланаваных нагрузак).
9. Дадзеныя па параметрах будаўніцтва.

Тэхналагічнае далучэнне да водаправодных сетак гатовага аб'екта ажыццяўляецца ў межах межаў ўчастка зямлі. Робіцца гэта на працягу 18 месяцаў, адлічыць ад колькасці падпісання дамовы на падлучэнне.

Варта адзначыць, што пры гэтым мяжы падзелу эксплуатацыйнай адказнасці водаправодных сетак павінны праводзіцца згодна з Пастановай Урада РФ №167 «Правілы выкарыстання сістэм камунальнай воднага забеспячэння і каналізацыі ў РФ».

выснову

Вадаправодныя сеткі з'яўляюцца складанымі гідратэхнічнымі будынкамі. Існуе шмат іх тыпаў, выбіраць якія варта, зыходзячы з прызначэння сістэмы і ўмоў яе эксплуатацыі. Відэа ў гэтым артыкуле разаўе яе тэму.
