Вадаправодныя студні: патрабаванні, якія прымяняюцца

Якім павінен быць водаправодны калодзеж? З якіх матэрыялаў могуць быць выкананы яго сценкі? Ці цяжка збудаваць гэтую канструкцыю сваімі рукамі ці ўсталяваць гатовае рашэнне?

У артыкуле мы паспрабуем знайсці адказы на гэты шэраг пытанняў.

агульныя патрабаванні

Пачнем з фармальных патрабаванняў да студняў.

Асобны БНіП на мантаж водаправодных калодзежаў адсутнічае; аднак шэраг патрабаванняў цалкам выразна выкладзены ў санітарных нормах і правілах пад нумарам 2.04.02-84, якія рэгламентуюць прыладу знешніх сетак падачы вады.

• Вышыня працоўнай часткі калодзежа (ад паверхні дрэнажу да вечка) не павінна быць менш за 1,5 метра.
• Для трасы дыяметрам да 400 міліметраў мінімальная адлегласць ад трубы да сценак студні роўна 0,3 метра. Для дыяметра 500-600 мм яно павялічваецца да паўметра, а пры дыяметры трасы больш за 600 мм - да 0,7 м.

Каментар аўтара: нажаль, БНіП не тлумачыць, якім чынам вымяраецца гэта адлегласць у круглых калодзежах.

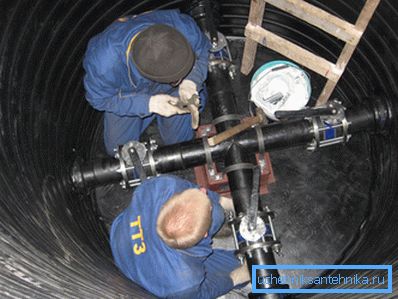

• Фланцы трубы дыяметрам да 400 мм павінны знаходзіцца як мінімум у 30 сантыметрах ад сценкі. Пры дыяметры звыш 400 міліметраў адлегласць павялічваецца да паўметра. Інструкцыя звязана ўсяго толькі з выгодай правядзення мантажных работ: пры вялікім памеры фланца выкарыстоўваюцца больш тоўстыя балты, страгивать якія часта даводзіцца з выкарыстаннем доўгага рычага.
• Адлегласць ад краю звернутага да сцяны раструба для дыяметра да 300 мм складае мінімум 0,4 метра, для дыяметра больш за 300 мм - паўметра.
• Ніжнюю паверхню трубы (трасы або ўводу на дом) ад паверхні падсыпкі павінна аддзяляць:

• Пры дыяметры да 400 мм - 25 сантыметраў;
• Пры дыяметры 500-600 мм - 30 сантыметраў;
• Пры дыяметры больш за 600 мм - 0,35 метра.

• Для спуску ў калодзеж яго сценкі рэкамендуецца абсталяваць рыфленымі клямарамі з сталі або чыгуну. Аднак дапушчальна і выкарыстанне пераносны лесвіцы - прыстаўной або раскладны.

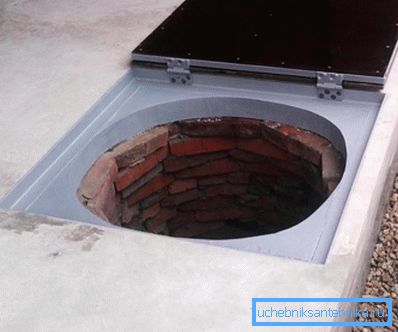

• Прымяненне двайны ўцепленай вечка для студні не з'яўляецца абавязковым і выкарыстоўваецца пры наяўнасці тэхнічнага абгрунтавання (калі ў рэгіёне з моцнымі маразамі канструкцыя вадаправоднага калодзежа прадугледжвае яго глыбіню ненашмат ніжэй узроўня прамярзання грунта).

Матэрыялы і асаблівасці будаўніцтва

Якімі могуць быць сценкі калодзежа?

жалезабетон

Менавіта з яго часцей за ўсё вырабляюцца сценкі калодзежаў для абслугоўвання шматкватэрных дамоў. Зрэшты, прыватнікамі бетонныя калодзежы таксама будуюцца; але калі для ўводу вады ў прыватны дом часцей будуюцца прастакутныя ці квадратныя ў сячэнні маналітныя канструкцыі (яны патрабуюць больш просты апалубкі), то арганізацыі прытрымліваюцца больш тэхналагічнай схемы, выкарыстоўваючы гатовыя кольцы.

Цікава: у прыкладаннях да нарматыўных дакументаў можна знайсці каштарысныя нормы на асноўныя матэрыялы і працы. Напрыклад, каштарысная табліца водаправодных калодзежаў пад нумарам 22-04-003, прыкладзеная да ГЭСН-2001-22, змяшчае поўны пералік работ і матэрыялаў для прылады зборна-маналітнага калодзежа аб'ёмам 10 кубаметраў.

Як выглядае самастойнае будаўніцтва? Сапраўды гэтак жа, як пры будынку бетоннага сэптыка або склепа.

Адзіная складанасць складаецца ў тым, што канструкцыя апалубкі павінна прадугледжваць адтуліны пад латкі трасы і ўводу.

1. Адрываецца катлаван, памер якога некалькі перавышае будучы памер студні.
2. Дно засынаецца прыкладна 20-ю сантыметрамі друзу ці пяску. Падсыпка стане падставай для сцен і выканае функцыю дрэнажу.
3. Сценкі катлавана перакрываюцца гидроизолирующим матэрыялам - руберойдам ці поліэтыленам. Ён, сярод іншага, не дасць цэментнаму малачка бескарысна фільтравацца ў грунт, тым самым памяншаючы трываласць канструкцыі.
4. Будуецца армокаркаса. У ідэале рыфлёная арматура вяжацца отожженной дротам, аднак можа быць выкарыстана гатовая сетка або абрэзкі металавырабаў.
5. Будуецца апалубка. Матэрыял - дошкі, АСП, ЦСП або фанера.
6. Апалубка папластова заліваецца бетонам маркі М200 або самастойна прыгатаваным растворам. Склад - 1 частка цэменту, 3 часткі пяску і 3 часткі друзу. Праз кожныя 20-25 сантыметраў бетон штыкамі арматурай.
7. Зверху ўкладваецца гатовая пліта з оголовков калодзежа і люка.

цагліна

Збудаванне цагляных сценак ненашмат складаней; аднак памер катлавана ў гэтым выпадку будзе некалькі больш. Прычына - у тым, што для цаглянага мура вельмі пажаданая вонкавая гідраізаляцыя. Яна выконваецца бітумнай масцікай ў некалькі слаёў.

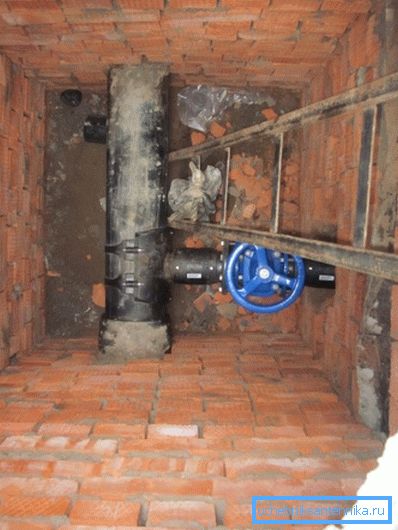

Увага: для мура выкарыстоўваецца выключна чырвоны гліняны цэгла. Сілікатны хутка руйнуецца ў вільготным асяроддзі.

Сама мур цалкам традыцыйная: у полкирпича, з перавязкай гарызантальных шэрагаў як мінімум на чвэрць даўжыні цэглы. У якасці злучнага выкарыстоўваецца цэментава-пяшчаны раствор у прапорцыі 1: 3; пясок папярэдне прасейваецца. Таўшчыня шва - стандартныя 12 міліметраў.

пластык

Пластыкавыя каналізацыйныя і вадаправодныя гатовыя студні выгадныя тым, што дазваляюць істотна зэканоміць час. Іх сценкі ўяўляюць сабой, як правіла, тоўстую гафраваную трубу з поліэтылену або поліпрапілена з адводамі пад латкі і ўшчыльняючымі кольцамі.

Кошт гэтых вырабаў, аднак, некалькі перавышае выдаткі на будматэрыялы ў выпадку самастойнага будаўніцтва з бетону ці цэглы. Калодзеж вышынёй два метры і дыяметрам 70 см абыйдзецца прыкладна ў 15-17 тысяч рублёў.

Як выконваецца мантаж вадаправоднага калодзежа з пластыка?

1. Адрываецца катлаван некалькі большага ў параўнанні з калодзежам памеру. Запас па габарытах павінен складаць прыкладна 20 сантыметраў па ўсіх напрамках.
2. Фармуецца пясчаная падсыпка.
3. Пластыкавая канструкцыя апускаецца на дно катлавана.
4. Пры наяўнасці пригружной камеры (уцяжарвальнікаў, ёмістасці, якая перашкаджае ўсплыць пластыка ў вільготным грунце) яна запаўняецца бетонам.

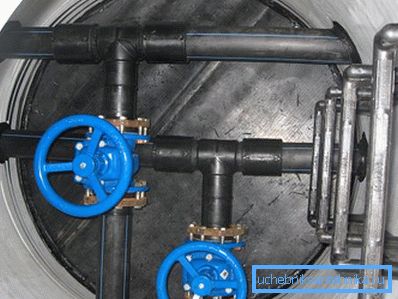

5. Мантуюцца ўсе камунікацыі: да адводу трасы падключаецца запорная арматура, калодзежны фільтр грубай ачысткі і водосчетчик.
6. Выконваецца зваротная засыпанне. Для калодзежаў падвышанай калянасці (з гафрыраванай паверхняй) выкарыстоўваецца выняты раней грунт з шлягай кожныя 20 сантыметраў. Для канструкцый з гладкімі сценкамі засыпанне выконваецца цэментава-пяшчанай сумессю ў прапорцыі 1: 5.

заключэнне

Відэа ў гэтым артыкуле традыцыйна прапануе чытачу дадатковыя матэрыялы. Поспехаў у будаўніцтве!
