Віды кранаў: знаёмімся з класіфікацыяй запорной арматуры
Якія віды сантэхнічных кранаў прымяняюцца ў цяперашні час? У дадзенай публікацыі нам трэба будзе пазнаёміцца з запорной арматурай малых і сярэдніх памераў, ужыўной ў сістэмах водазабеспячэння і ацяплення прыватных і шматкватэрных дамоў.
засаўкі
Яны ўжываюцца ў элеваторный і вадамернага вузлах, а таксама для адсячэння асобных участкаў буйных контураў водазабеспячэння і ацяплення. Тыповыя памеры, прымяняюцца ў межах хаты - ДУ50 - ДУ100.
Аднак: у элеватарах сталінак зрэдку можна сустрэць засаўкі ДУ150. Яшчэ вялікія памеры выкарыстоўваюцца толькі на цеплатрасах.
Вада ў засаўцы перакрываецца парай асобных шчочках або маналітным клінам, які падаецца ў корпус шрубавым штоком. Люстэрка (ўшчыльняльныя кольцы) на шчоках (клін) і корпусе - металічныя; герметызацыя дасягаецца моцным прыціскам паверхняў.
матэрыялы
Вось пералік ўжываюцца пры вырабе засавак матэрыялаў.
элемент | матэрыял |
Корпус, шчочкі | Чыгун, вугляродзістай сталі |
шток | вугляродзістай сталі |
штурвал | Чыгун, вугляродзістай сталі |
люстэрка | Нержавеючая сталь, латунь |
Ушчыльненне | графітавых сальнік |
выкананне
Засаўкі могуць класіфікавацца:
- Па спосабе забеспячэння прыціску шчочках да люстэркам корпуса. Сталёвыя засаўкі звычайна камплектуюцца маналітным засаўкай, чыгунныя - клінам паміж двух шчочках або паміж шчочкамі і корпусам.
- Па форме дзяржальні. Для чыгунных вырабаў характэрны круглы штурвал, для сталёвых - перпендыкулярная штоку дзяржальня.
- Па рухомасці штока. Ён можа вылучацца з корпуса пры адкрыцці або пастаянна знаходзіцца ўнутры корпуса. У апошнім выпадку затвор мае ўласную разьбу.
характарыстыка
Годнасці засавак:
- Параўнальна нізкая гідраўлічны супраціў.
- Невялікі мантажны памер (менш, чым у шрубавага вентыля таго ж дыяметра).
- Магчымасць мантажу з любым напрамкам току вады.
недахопы:
- Неабходнасць перыядычным набівання сальніка і прыціркі шчочках, на якіх збіраюцца адклады.
- Значныя габарыты ў перпендыкулярным восі трубаправода кірунку (затвор прыбіраецца ў корпус, памятаеце?).
- Вельмі ўмераная герметычнасць засаўкі. Сітуацыя, калі ў перакрыты па крузе элеваторный вузле ўцечкі праз кантрольны вентыль няма наогул - хутчэй выключэнне, чым правіла.
коркавыя вентыля
Вада перакрываецца паваротам прыцёртых да корпуса коркі. Герметычнасць забяспечваецца практычна поўнай адсутнасцю зазору паміж коркам і корпусам. Матэрыялы - металы з параўнальна невялікім каэфіцыентам трэння, не схільныя да карозіі і прикипанию сумежных паверхняў адзін да аднаго: чыгун і латунь.
У шматкватэрных дамах масава прымяняюцца вентыля памерам 15 - 40 мм.
выкананне
У гэтым выпадку класіфікацыя кранаў па тыпах таксама магчымая па некалькіх прыкметах.
- Корпус можа быць зборным або маналітным.
- Герметычнасць штока коркі можа забяспечвацца Сальнікавай набіваннем з прыціскам сальницей або высілкам прыціску коркі да корпуса. У апошнім выпадку яна прыцягваецца гайкай на які праходзіць праз корпус хваставік.
- Вентыль можа забяспечвацца дзяржальняй або перакрывацца ключом.
характарыстыка
добрыя якасці:
- Невысокі кошт, звязаная з прастатой канструкцыі крана.
- Досыць шырокі скразны канал у корку, які дазваляе вентыля ня кідацца смеццем.
недахопы:
- У сальнікавых кранаў - сталыя цечы сальніка пры закрыцці і адкрыцці, ў нацяжных - рызыка адрыву хваставік.
Заўважце: для набівання сальніка коркавага вентыля сваімі рукамі трубаправод прыйдзецца асушыць з абодвух бакоў ад яго. Інакш патурбаваная корак можа вылецець з корпуса на фронце патоку вады.
- Вялікі высілак, неабходнае для змены становішча крана.
- Высокае гідраўлічнае супраціў.

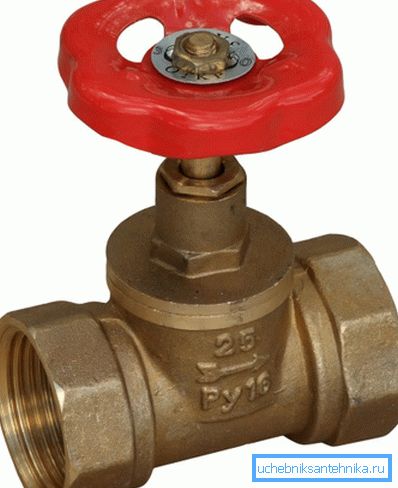

шрубавыя вентыля
Рухомы клапан прыводзіцца ў рух шрубавым штоком. Ён перакрывае ваду, прыціскаючыся да сядла са скразным адтулінай ў ім. Матэрыялы - чыгун (у цяперашні час з яго вырабляюцца ў асноўным вентыля вялікіх памераў) і латунь.
выкананне
Якія тыпы кранаў з рухомым клапанам і шрубавым штоком прымяняюцца ў сантэхніку:
- Клапан можа быць суцэльнаметалічным, з паліраваным люстэркам, або з пракладкай з гумы або паронита (зноў-такі гумы, толькі жорсткай і тэрмаўстойлівай).
- Суцэльнаметалічны клапан, у сваю чаргу, можа мець плоскае або канічнае люстэрка.
Увага: разнавіднасць кранаў з канічным латунным клапанам - гэта, на думку аўтара, твор якога-то змрочнага генія, пасланае сантэхнікам у пакаранне за п'янства. Заклиненный ў корпусе клапан (а закліноўваецца ён вельмі часта) немагчыма выняць, ня зьняўшы вентыль цалкам. Відавочная інструкцыя - не купляць гэты цуд варожай тэхнікі ні пры якіх абставінах.
- Ўшчыльненне штока можа быць выканана сальнікам або адным-двума гумовымі колцамі.
характарыстыка
годнасць:
- Прастата рамонту.
недахопы:
- Неабходнасць у набіванні сальніка і перыядычнай замены пракладкі (пры яе наяўнасці).
- Высокае гідраўлічнае супраціў.
- Пастаяннае назапашванне смецця пад сядлом.
- Мантаж з адзіным напрамкам току вады. Противоток адрывае клапан пры спробе адкрыць вентыль.
шаравыя вентыля
Усе тыпы шаравых кранаў ўяўляюць сабой глыбокую працу над памылкамі ў канструкцыі коркавых вентыляў.
Затор у іх - шар з скразныя каналам, роўным дыяметру далучаемага трубаправода. Яна ушчыльнены двума колцавымі сёдламі з палімера з нізкім каэфіцыентам трэння. Як правіла, ім жа герметызуецца шток.
Матэрыялы - латунь і (радзей) нержавеючая сталь; у якасці ўшчыльняльніка выступаюць тефлон або фтарапласт. Памеры - ад ДУ50 да ДУ500.
выкананне
Розныя віды шаравых кранаў, якія ўжываюцца ва унутрыдамавых інжынерных сетках, адрозніваюцца паміж сабой перш за ўсё канструкцыяй і формай корпуса.
- Трубаправод можа далучацца разьбой, фланцамі або зваркай.
- Корпус можа быць разборным (на разьбярстве або шпільках) або цельносварной.
- Дзяржальня можа быць стацыянарнай або здымнай, мець форму рычага або матылі.
- Вентыль можа быць сумешчаны з адвольным фітынгам або фільтрам грубай ачысткі.
характарыстыка
Будзем лаканічныя: ніводнага з пералічаных вышэй недахопаў шаравыя краны не маюць. Няспраўнасці вельмі рэдкія і ў асноўным зводзяцца да неабходнасці падціснуць выпрацаванае ўшчыльненне вакол штока пасля некалькіх сотняў цыклаў адкрыццяў-зачыненняў.
заключэнне
Спадзяемся, што наш матэрыял дапаможа чытачу ў выбары запорной арматуры. Артыкул можа здацца некалькі прадузятай; аднак яна заснавана толькі на ўласным вопыце аўтара (см.также артыкул шаравой кран 3: 4 - прылада, характарыстыкі, мантаж).
Як заўсёды, відэа ў гэтым артыкуле прапануе дадатковую інфармацыю. Поспехаў!
