Водазабеспячэнне з свідравіны - варыянтаў мноства выбірай па

Рэалізацыя любой з схем водазабеспячэння патрабуе вялікага вопыту і прафесіяналізму - пачынаючы ад выбару месца правядзення свідравання і канчаючы пракладкай трубаправодаў у доме. Не забудзем, у справу яшчэ ўмяшаецца электронная сістэма кіравання і кантролю, што значна ўскладняе і схемы і іх ўвасабленне.

Неабходна будзе таксама прадугледзець разнастайныя ахоўныя механізмы на выпадак аварыйных сітуацый, а тут без вопыту, тым больш, не абысціся.

Патрабуецца прафесійны падыход

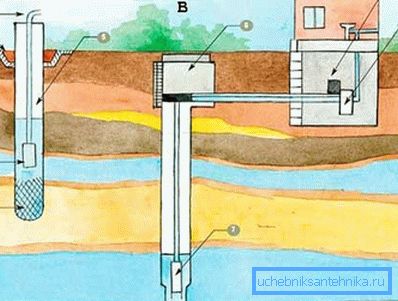

Агульная схема водазабеспячэння, не моцна залежыць ад тыпу выкарыстоўванай свідравіны - «на пясок» (злева - A) або «на вапняк» (справа - B) - і прыведзеная на малюнку «А»:

• 1 - сеткаваты фільтр для свідравіны непасрэдна на дне обсадной трубы, гэта не вызваляе ад неабходнасці ставіць ужо ў доме цэлую сістэму спецыялізаваных фільтраў;
• 2 - помпа погружной тыпу;
• 3 - гліняны замак з отмосткой - абароніць, як ад траплення адталых і дажджавых вод, так і ад вады, вынятай з свідравіны ў выніку першай, асноўны, і наступных, прафілактычных, прокачек;
• 4 - так званы, трубаправод-гусак, як адметная асаблівасць верхняга адводу «свідравіны на пясок»;
• 5 - обсадная труба;
• 6 - кесонаў камера, ужо асаблівасць глыбокай «свідравіны на вапняк», для выраўноўвання ціску;
• 7 - помпа, калі свідравіна артэзіянская высокага ціску, то помпай можна занядбаць, але звычайна, толькі на першы час выкарыстання свідравіны;
• 8 - аўтаматычная сістэма кіравання з рэле абароны ад перагрузак;
• 9 - гідраакумулятар - абавязковая частка любой сістэмы водазабеспячэння з свідравіны.

вентыляцыйны адвод

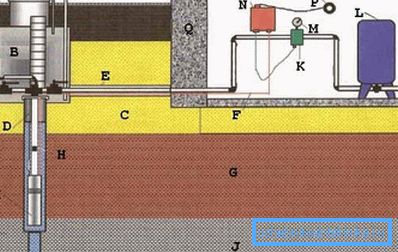

На малюнку «У» прадстаўлена вельмі падобная, але, адначасова, і больш дасканалая схема забеспячэння вадой індывідуальнай хаты - тут выкарыстоўваецца вентыляцыйны адвод з кесона.

Заўважаем, у дадзенай схеме выкарыстоўваецца прынцыпова важны адвод вады па трубаправодзе па-за домам непасрэдна з кесона:

• A - вентыляцыя кесонаў камеры;
• B - кесон;
• C - пласт пяску;
• D - страховочный трос ўсяго абсталявання, апушчанага ў свідравіну, пра яго забываць нельга;
• E - ахоўны пенал асноўнага трубаправода ў дом;
• F - электрычны кабель кіравання помпай;

• G - пласт гліны;
• H - зваротны клапан;
• I - помпа, заўважаем фільтр у гэтай схеме выцягнуты наверх, гэта дапушчальна, калі свідравіна была добра прокачу першапачаткова;
• J - пласт вапняка;
• K - рэле ціску - абавязковы ахоўны механізм, які можа быць злучаны з каналам адводу вады па-за домам, пры аварыйным павышэнні ціску;
• L - мембранны бак, звычайна для хатніх умоў цалкам хапае бака на 60-70 літраў;
• M - манометр;
• N - пульт кіравання;
• P - звычайная, стандартная хатняя сетка харчавання ў 220 У і 50 Гц.

Прынцыповая электрычная схема

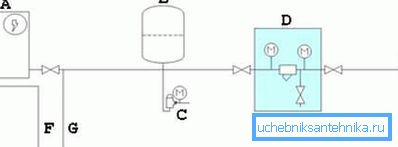

Электрасілкаванне асноўных вузлоў сістэмы адбываецца па наступнай прынцыповай схеме:

• A - бойлер або любое іншае электрычнае прылада для нагрэву вады з свідравіны;
• B - вадзяны бак на 40-50 літраў, хоць яго ёмістасць - справа пераваг кожнага;
• C - рэле абароны ад перападаў ціску ў абодвух напрамках, калі напор моцна падае або рэзка і значна павялічваецца;

• D - фільтр - звычайна ў сістэму ўстаўляюць некалькі фільтраў, часта носяць спецыялізаваны характар ​​(на жалеза, на жорсткую ваду);
• E - частка схемы непасрэдна ў свідравіне;
• F - адвод нагрэтай вады;
• G - адвод халоднай вады.

Рэалізацыі - мэта адна, шляхі дасягнення адрозніваюцца

Разгледзім некалькі схем рэалізацыі забеспячэння дома вадой з свідравіны, якія адрозніваюцца выкарыстаннем вельмі карыснага спецыфічнага абсталявання. Раім звяртаць увагу на гэтыя нюансы.

Абарона ад знікнення вады

Такая абарона - адна з самых актуальных задач забеспячэння вадой загараднага дома.

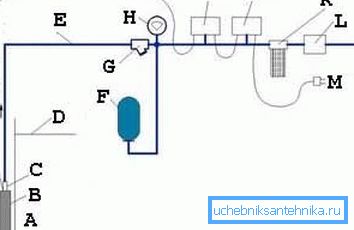

Спосаб яе рэалізацыі прадстаўлення на наступнай схеме:

• A - свідравіна, заўважым, схема не залежыць ад тыпу свідравіны - дасканалая - недасканалая, на пясок - на вапняк, з безнапорныя пласта - з напорнага;
• B - погружной помпа;
• C - зваротны клапан - заўважце вельмі важны провад, які ідзе на рэле, ён і забяспечвае імгненную абарону пры адсутнасці вады, нават без аналізу ціску і наяўнасці вады ў трубах наверсе;
• D - узровень зямлі;
• E - трубаправод;
• F - гідраакумулятар;

• G - фільтр грубай ачысткі, яго яшчэ называюць гразявікоў - вельмі прыхаматлівых элемент сістэмы, які часта прыйдзецца здымаць для абслугоўвання;
• H - манометр;
• I - рэле ціску;
• J - рэле сухога ходу - гэта і ёсць адметная асаблівасць дадзенай рэалізацыі;
• K - яшчэ адзін фільтр са зменнымі картрыджамі;

• L - рэдуктар ціску;
• M - стандартная сетку харчавання на 220/50;

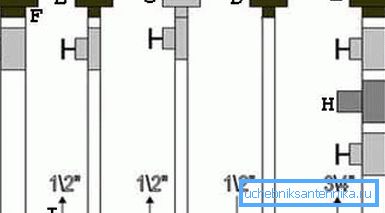

• N - далей ужо спажыўцы ў выглядзе санвузлоў і пральных машын; адным з самых прыкметных такіх спажыўцоў з'яўляецца газавы кацёл, падключэнне якога можна правесці наступным чынам:

• A - падача ацяплення;
• B - падача вадаправода;
• C - падача газу;
• D - зваротны канал вады;
• E - зваротны канал сістэмы ацяплення;
• F - гайка тыпу "амерыканка";
• G - шаравой кран;
• H - фільтр, звычайна досыць прылады для грубай ачысткі;
• I - стрэлкамі паказаны кірунку току асяроддзя, лічбы - рэкамендуемыя дыяметры трубаправодаў.

Уцяпленне і гідраізаляцыя

Калі гаворка ідзе аб працы са свідравінай, то ні ў якім разе не варта забываць аб нізкіх тэмпературах і вялікай верагоднасці замярзання вады ў трубах. Адсюль і неабходнасць гідраізаляцыі і ўцяпленні (на малюнку «У» абедзве задачы вырашаны з дапамогай пенала - E).

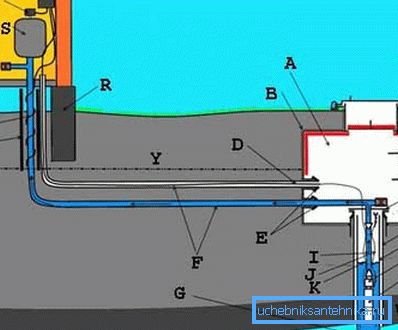

Схема, якая ставіць задачу ўцяплення на пярэдні план, можа мець выгляд:

• A - кесонаў камера;
• B - гідраізаляцыя;

Карысны савет! Пры стварэнні гідраізаляцыі раім кіравацца «залатым» правілам - яна павінна складацца з некалькіх пластоў. Напрыклад, на ніжнім пласце ізалявальная тынкоўка, далей вентыляваны пласт, далей поліэтылен на лачанне. Абавязкова поліэтылен пакрывае адзіным кавалкам. Калі гэта не ўяўляецца магчымым, то краю суседніх лістоў злучайце з двух бакоў гидроизолирующим скотчам.

• C - уцяпляльнік, звычайна ў выглядзе ўстойлівых да ўздзеяння вільгаці пенапластавых пліт;
• D - электракабель у ахоўным кажусе;
• E - ўшчыльняльнікі, сістэма павінна быць як мага больш герметычная;
• F - трубаправоды;
• G - ствол свідравіны адкрыты для доступу вады;
• H - ўшчыльніцельная вечка;
• I - унутраная труба ўздыму вады;
• J - страховочный трос;
• K - узровень ўздыму вады ў свідравіне;

• L - металічны корпус обсадной трубы;
• M - дадзены корпус таксама з металу, але нярэдка выкарыстоўваецца і пластык;
• N - зваротны клапан;
• O - погружной помпа;

Карысны савет! Погружные помпы добрыя пры правядзенні першай прапампоўкі свідравіны. У далейшым раім разгледзець варыянт устаноўкі больш магутнага павярхоўнага помпы. Яго прадукцыйнасць значна вышэй, а абслугоўванне - значна зручней. Адзін недахоп - кошт, якая значна вышэй, чым у погружной помпаў.

• P - уцяпляльнік;
• Q - сістэма электрападагрэву - тут выкарыстоўваецца комплексная абарона ад прамярзання;
• R - падмурак будынка;
• S - гідраакумулятар;
• T - рэле ціску;
• V - электронны пульт кіравання;
• U - выхад вады да прылад-спажыўцам вады ў доме;

• W - пласт гліны;
• X - вапняк;
• Y - узровень прамярзання грунта - гэты ўзровень павінен быць вызначаны ў працэсе аналізу і выбару пункту бурэння свідравіны;
• Z - вентыляваны падмосце, і вось яшчэ адна перавага стварэння такога роду падмурка.

Звяртаем увагу на спажыўцоў у доме

Ну, а зараз тое, дзеля чаго ўвесь сыр-бор і разгортваўся - спажыўцы вады, здабытай з свідравіны.

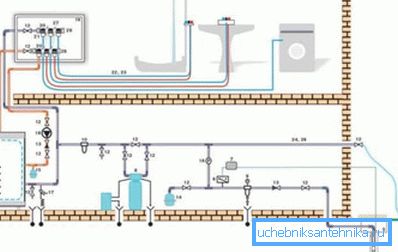

Рэкамендуем гэтую схему ў якасці асноўнай пры наладжванні водазабеспячэння з свідравіны:

• 1, 2, 3, 4, 5 - знешнія элементы: насос, муфта, кабель, страхоўка, агаловак свідравіны;
• 6 - рэле ціску;
• 7 - электронны пульт кіравання;

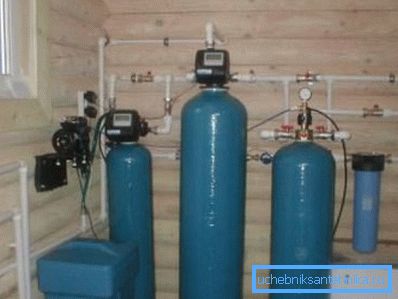

• 8 - ўстаноўка для змякчэння вады;
• 9 - фільтр, рэкамендуем звярнуць увагу на прылады з зваротнай прамываннем;
• 10 - яшчэ адзін фільтр, тонкай ачысткі са зменнымі картрыджамі;
• 11 - бойлер;
• 12 - кран для вады;
• 13 - зваротны клапан;

• 14 - гідраакумулятар, разлічаны на ціск у 10 бар пры аб'ёме ў 50 літраў;
• 15 - гідраакумулятар, але ўжо на 25 літраў пры тым жа ціску;
• 16 - манометр з кранам;
• 17 - сістэма забеспячэння бяспекі працы бойлера;
• 18 - унутраны помпа;
• 19 - размеркавальны шафу;
• 20 - калектар;
• 21 - падлучэнне;
• 22 - труба, у дадзенай схеме 16 на 2;
• 23 - гафрыраваны ахоўны кажух;
• 24 - медная труба дыяметрам 22 мм;
• 25 - таксама медная труба, але дыяметр - 18 мм;
• 26 - цеплаізаляцыя;
• 27 - кранштэйны;
• 28 - заглушка для калектара.

Паглыбляючыся ў прыватнасці

Пры арганізацыі водазабеспячэння патрабуецца асоба старанна выканаць усе працы на свідравіне, якія і вызначаць поспех ўсяго ў далейшым.

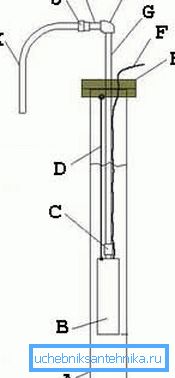

Схема кампаноўкі прылад пад зямлёй будзе нескладана:

• A - свідравіна, обсадная труба;
• B - помпа;
• C - зваротны клапан;
• D - трос для страхоўкі;
• E - агаловак;

• F - электрычны кабель да сістэмы кантролю і кіравання;
• G - трубаправод нізкага ціску;
• H - злучальны кут нізкага ціску;
• I - трубаправод;
• J - гайка - амерыканка;
• K - пайшоў трубаправод з металлопластика спажыўцам.

Наяўнасць кесонаў камеры не з'яўляецца абавязковым пры абсталяванні свідравіны, але камера вельмі пажаданая, калі вада паступае знізу пад ціскам.

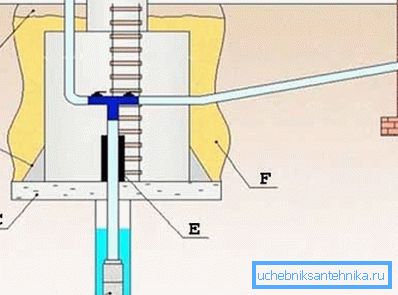

Раім выконваць кесонаў камеру з вентыляцыяй і разгрузачных аварыйным адводам вады па-за сістэмай сілкавання дома:

• A - зваротная засыпанне грунту, больш за тое, раім зрабіць магутны гліняны замак для абароны ад траплення ўніз адталых і дажджавых вод, а таксама вод, выведзеных наверх пасля прапампоўкі свідравіны;
• B - бандажнымі тросы;
• C - бетонная падушка;

• D - помпа;
• E - гідраізаляцыя;
• F - пясочна-бетонная абсыпкай камеры, рэкамендуемае суадносіны пяску і цэменту - 5 да 1.

высновы

Пытанне, як зрабіць водазабеспячэнне на дачы з свідравіны, мае не адно рашэнне, але часта толькі адно з іх будзе адказваць вашым канкрэтным умовам эксплуатацыі.

Неабходна будзе ўлічыць мноства нюансаў, некаторыя з якіх трэба будзе мець на ўвазе яшчэ на этапе праектавання дома ў цэлым.

• Таму, па-першае, інструкцыя патрабуе ўключыць падрабязны план забеспячэння дома вадой яшчэ на этапе праектавання мясцовасці дачнага ўчастка.
• А, па-другое, даць выканаць усю працу «пад ключ» доследнай комплекснай брыгадзе будаўнікоў, сваімі рукамі тут справіцца будзе вельмі цяжка.

Зрэшты, у гэтым пераканае вас і дадатковае відэа ў гэтым артыкуле, якое раім праглядзець не раз.
