Вонкавыя сеткі вадаправода і каналізацыі: нарматыўныя

12-05-2018
Водазабеспячэнне

Якія БНіП на вонкавыя сеткі вадаправода і каналізацыі дзейнічаюць у цяперашні час? Якія патрабаванні да праекціроўшчыкаў і Мантажнікам яны прад'яўляюць? З якіх матэрыялаў будуюцца вадаправодныя вонкавыя сеткі? З чаго робяцца каналізацыйныя сістэмы? Паспрабуем адказаць на гэтыя пытанні.

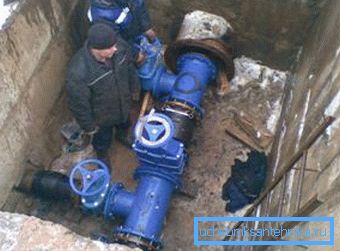

Мантаж вонкавага вадаправода.

нарматыўныя дакументы

У якая цікавіць нас вобласці дзейнічаюць два БНіП:

  • БНіП на праектаванне вонкавых сетак вадаправода і каналізацыі пад нумарам 3.05.04-85.
  • БНіП 02.04.02-84, які змяшчае патрабаванні да будаўніцтва вонкавых вадаправодаў.

Акрамя таго: існуе асобны ДАСТ на складанне рабочых чарцяжоў цікавяць нас вонкавых сетак. ДАСТ 21.604-84 быў уведзены ў дзеянне першага ліпеня 1983 года і застаецца дзейным па гэты дзень.

Давайце вывучым ключавыя патрабаванні абодвух дакументаў.

БНіП 3.05.04-85

Як павінен выконвацца мантаж вонкавых сетак вадаправода і каналізацыі па БНіП? Пры перамяшчэнні элементаў трубаправодаў з ахоўным пакрыццём варта выкарыстоўваць спосабы пагрузкі і транспарціроўкі, якія выключаюць пашкоджанне пакрыцця.

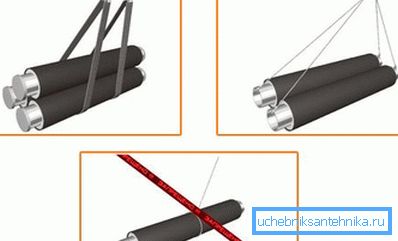

Правільныя і няправільныя спосабы пагрузкi.

Раскладка труб у траншэі павінна выключаць трапленне ў іх старонніх прадметаў. Перад зборкай трубаправода яго элементы аглядаюцца знутры і ачышчаюцца ад любых забруджванняў.

Пры зборцы безнапорныя трубаправода з раструбных труб на няроўнай мясцовасці іх варта ўкладваць раструбамі ўверх па схіле. Інструкцыя звязана з меншай верагоднасцю уцечак пры разгерметызацыі злучэння ў гэтым выпадку.

Просталінейнасць трубаправода на прамых участках правяраецца візуальна, на прасвет з дапамогай люстэрка.

Максімальныя дапушчальныя адхіленні ад зафіксаванага ў праекце становішча восяў трубаправодаў складаюць:

тып трубаправода Максімальнае адхіленне, мм
Напорнай, адхіленне па гарызанталі ± 100
Напорнай, адхіленне па вертыкалі ± 30
безнапорныя ± 5

Напорныя трубаправоды можна пракладаць па пакатай дузе або крывой пры выкананні дзвюх умоў:

  • Яны мантуюцца з раструбных труб з гумовымі ўшчыльняльнікамі.

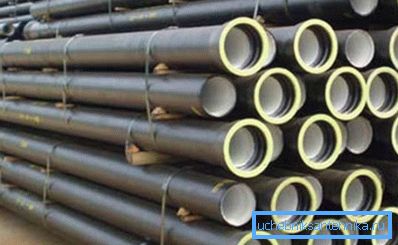

На фота - напорныя раструбные трубы пад колцавыя ўшчыльняльнікі.
  • Кут павароту на кожным раструбе не перавышае 2 кутніх градусаў пры дыяметры да 600 мм і 1 вуглавога градуса пры дыяметры звыш 600 мм.

Пры чаканцы раструб трубы цэнтрах так, каб шырыня шчыліны ў раструбе была аднолькавай па ўсёй акружнасці.

Зварныя сталёвыя трубы мантуюцца са зрушэннем зварнога шва (прамога або спіральнага) як мінімум на 100 мм. Выключэнне - трубы з швом, правараную звонку і знутры.

Пракладка вонкавых сетак вадаправода і каналізацыі чыгуннымі трубамі без гумовых ўшчыльняльнікаў выконваецца з герметызацыяй раструб смаляны або битумизированной каболкой і заладкай азбестацементавых растворам. Аналагічна латаюцца злучэння бетонных і жалезабетонных трубаправодаў.

Аднак: пры зборцы сваімі рукамі трубаправода невялікага дыяметра куды прасцей выкарыстоўваць санітарны сіліконавы герметык для труб.

БНіП 02.04.02-84

Якасць вады, пададзеных для гаспадарча-пітнога выкарыстання, павінна адказваць усім патрабаванням ДАСТ 2874-82.

Заўвага: у цяперашні час дзеянне гэтага дакумента спынена. Патрабаванні да якасці вады ўтрымліваюцца ў СанПіН 2.1.4.1074-01.

Вытрымка з тэксту дакумента.

Пры праектаванні вадаправода варта зыходзіць з наступных нормаў расходу вады:

тып дома Выдатак, л / суткі
Ванныя пакоі адсутнічаюць 160
Ванны ўсталяваныя; ГВС забяспечваецца вадагрэйнай калонкай або бойлерам 230
Ванны ўсталяваныя, гарачая вада падаецца цэнтралізавана 350

Напор павінен быць не менш:

  • На ўводзе ў аднапавярховы будынак - 10 метраў.
  • На ўводзе ў шматпавярховым будынкам - 10 м + 4 метра на кожны паверх пабудовы.
  • На вулічнай калонцы - 10 метраў.

Калі шматпавярховы дом узводзіцца ў раёне з нізкапавярховую забудовай, ён забяспечваецца уласнай помпавай станцыяй.

Крыніцамі вады могуць быць:

  1. Каналы, ракі.
  2. Возера, сажалкі і вадасховішчы.
  3. Свідравіны.

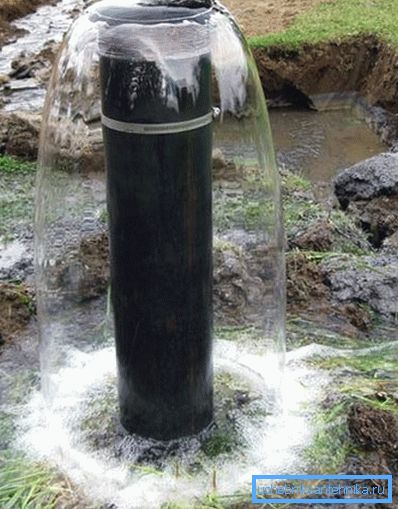

Вада са свідравін выгадна адрозніваецца адсутнасцю прымешак і забруджванняў.

Для патрэб прамысловасці дапускаецца выкарыстанне вычышчаных сцёкавых вод; а вось выкарыстоўваць у вытворчым цыкле ваду, якая адпавядае патрабаванням для пітнога водазабеспячэння, забаронена.

матэрыялы

Давайце высвятлім, якімі матэрыяламі вядзецца масавае будаўніцтва вонкавых сетак вадаправода і каналізацыі.

водазабеспячэнне

Чыгун паўсюдна ўжываўся пры будынку вадаводаў прыкладна да канца сямідзесятых гадоў. Тады выкарыстоўваліся раструбные трубы пад чаканку; заладка ўшчыльнення выконвалася цэментнымі замкамі і расплавам свінцу. Сучасныя чыгунныя трубы абсталёўваюцца гумовымі ўшчыльняючымі кольцамі і выкарыстоўваюцца там, дзе патрэбна высокая механічная трываласць.

Сталёвыя трубы з хуткім і тэхналагічным злучэннем бізуноў зварнымі швамі змянілі чыгун незадоўга да распаду Саюза ССР. Кошт новаўвядзенні - рэзкае падзенне рэсурсу: рамонт вонкавых сетак вадаправода з-за карозіі і зарастання адкладамі часта патрабуецца ўжо праз 15-20 гадоў пасля пракладкі.

Для параўнання: чыгунныя трубы, выкарыстаныя пры будаўніцтве знакамітых фантанаў Петергофа, не мяняліся з моманту ўвядзення ў эксплуатацыю ў 1721 годзе.

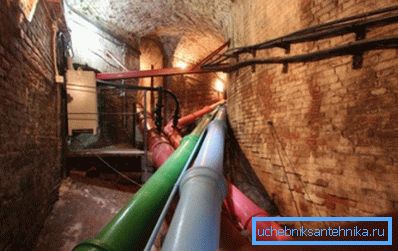

Чыгунны вадаправод, забяспечваецца вадой ніжнія фантаны Петергофа.

У цяперашні час металічныя трубы выцясняюцца поліэтыленавымі. Напорная труба злучаецца нізкатэмпературнай зваркай: тарцы сумежных бізуноў аплаўляюцца і прыціскаюцца адзін да аднаго да застывання расплаву палімера. Мінімальны тэрмін службы рашэння ацэньваецца ў 50 гадоў; паверхню пластыка не зарастае адкладамі і забяспечвае вельмі нізкая гідраўлічны супраціў.

каналізацыя

  • Традыцыйны чыгун адзначыўся і тут: менавіта ім па гэты дзень часта выконваецца пракладка дваровай каналізацыі паміж студнямі.
  • Жалезабетонныя трубы выкарыстоўваюцца, як правіла, пры будаўніцтве калектараў.
  • Кераміка ўжываецца ў асноўным у прамысловасці, пры транспартаванні хімічна агрэсіўных і высокатэмпературных сцёкаў.
  • Раструбные трубы з полівінілхларыду масава прымяняюцца нароўні з чыгуном для пракладкі сцёкавых сістэм невялікага дыяметра; а вось для будаўніцтва калектараў, акрамя жалезабетону, выкарыстоўваюцца двухслаёвыя трубы з вонкавым гафрыравання, выкананыя з поліэтылену.

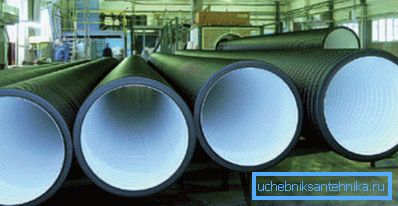

Двухслаёвыя поліэтыленавыя трубы Корсис.

заключэнне

Пералічваючы матэрыялы, мы наўмысна апусцілі многія параўнальна экзатычныя віды труб, з якімі чытач ці ледзь сутыкнецца ў паўсядзённым жыцці. Дадатковую інфармацыю, як звычайна, прапануе відэа ў гэтым артыкуле. Поспехаў!
