Выбіраем і ўсталёўваны кран мама-мама, мама-тата і іншыя

У гэтым артыкуле мы распавядзем пра тое, што сабой уяўляе кран мама тата і чым ён адрозніваецца ад аналагічных прыбораў з іншымі тыпамі злучальных элементаў. Акрамя таго, мы разгледзім класіфікацыю кранаў у адпаведнасці з тыпам злучэння, а таксама даведаемся пра асаблівасці эксплуатацыі гэтых прылад.

Класіфікацыя быстросборные разьбовых злучэнняў

Не ведаеце, чым кран 1 2 тата тата адрозніваецца ад аналагічнага прылады мама-мама? Для таго каб даць вычарпальны адказ на гэтае пытанне, разгледзім асаблівасці разьбовых злучэнняў, якія выкарыстоўваюцца пры зборцы трубаправодных сістэм.

Для таго каб злучыць трубу з фітынгам, неабходна каб з аднаго боку ў якасці злучальнага элемента выступаў штуцэр, а з другога боку - муфта. Такім чынам, штуцэр ўкручваецца ў муфту, у выніку чаго дасягаецца патрабаваная трываласць фіксацыі.

Зразумела, для таго каб апісаны спосаб мацавання мог быць ужыты ў рэальных умовах, злучальны элемент у выглядзе муфты павінен быць абсталяваны унутранай разьбой, а штуцэр - вонкавай.

Традыцыйна «мамай» прынята называць злучальны элемент, выкананы ў выглядзе прыцемках накладную муфты. Такім чынам «тата» - гэта злучальны элемент, выкананы ў выглядзе штуцэра.

Важна: Мантажныя схемы, якія працуюць з ужываннем «мамы» і «таты», паўсюдна прымяняюцца пры пабудове трубаправодаў малога і сярэдняга дыяметра папярочнага перасеку. Мантаж буйных трубаправодных сістэм з дыяметрам перасеку звыш 50 мм прынята выконваць, выкарыстоўваючы больш трывалае фланцавае або зварное злучэнне.

Такім чынам, мы вызначыліся з асноўнымі разнавіднасцямі разьбовых злучэнняў, якія выкарыстоўваюцца пры пабудове трубаправодаў, вернемся да разгляду запорной арматуры.

Рэзьбавыя злучальныя элементы на запорной арматуры

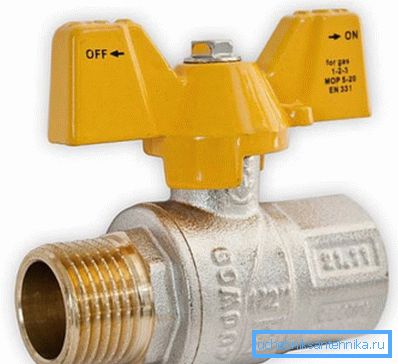

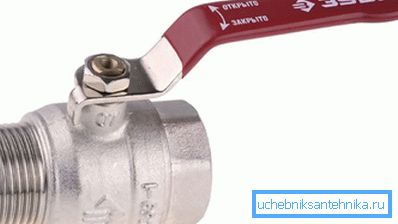

• Кран 1 2 мама тата, што характарызуе яго канструкцыю?

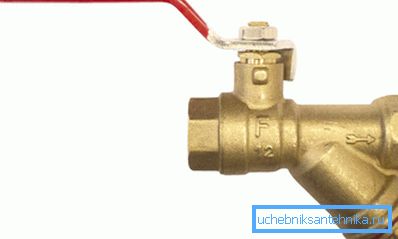

На корпусе прылады, акрамя штока з махавік мы можам бачыць два патрубка, размешчаныя на адной восі. З аднаго боку патрубок канчаецца муфтай з унутранай разьбой, дыяметр якой складае 1/2 (12,7 мм).

З іншага боку патрубок канчаецца штуцером з вонкавага разьбой.

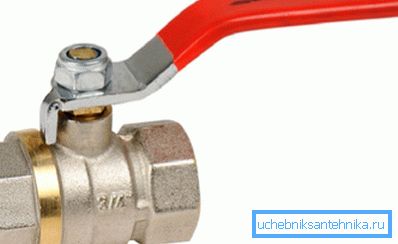

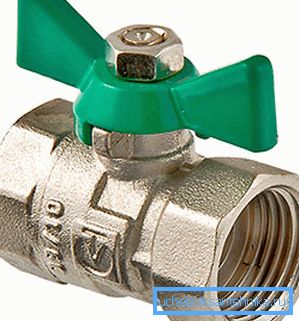

• Запорная арматура тыпу «мама-мама» з абодвух бакоў абсталявана патрубкамі, якія сканчаюцца муфтамі. Такія прылады з'яўляюцца аптымальным рашэннем для ўстаноўкі крана ў разрыў трубаправода.

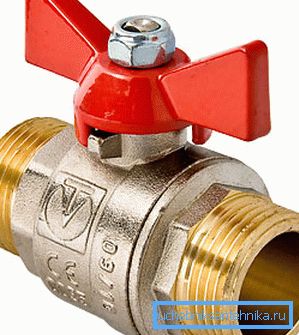

• Прылады з злучальным элементам тыпу «тата-тата» прадстаўляюць сабой сантэхнічныя прыборы, з абодвух бакоў якіх устаноўлены штуцеры з вонкавага разьбой.

Важна: Ва ўсіх пералічаных прыборах корпус і злучальныя элементы вырабляюцца з латуні або нержавеючай сталі маркі AISI 316L. Набыццё запорной арматуры з чорных металаў або лёгкіх сплаваў з даданнем алюмінія не рэкамендуецца.

асаблівасці прымянення

Сучасны шаравой кран ўжываецца для пабудовы трубаправодаў, разлічаных на транспарціроўку вадкай і газападобнай асяроддзя. Менавіта таму ў продажы можна знайсці прыборы, з злучальнымі элементамі муфтового тыпу, разлічаныя на працу з газам ці на працу з вадой.

Такім чынам, чым газавыя мадыфікацыі адрозніваюцца ад вадзяных, акрамя як колерам ручак?

1. Газавая запорная арматура вырабляецца з улікам патрабаванняў бяспекі газазабеспячэння. Захаванне гэтых патрабаванняў адбіваецца на якасці выкарыстоўваных матэрыялаў і на дакладнасці зборкі ўсіх канструкцыйных элементаў.

Зноў жа, уся афіцыйна вырабляецца запорная арматура для газаразмеркавальных сетак падвяргаецца абавязковаму кантролю якасці і пасля гэтага сертыфікуецца для прымянення на тэрыторыі РФ і краін СНД.

Краны для газу адрозніваюць наступныя характарыстыкі:

• Зборка ўсіх канструкцыйных кампанентаў, уключаючы шток, вырабляецца ўнутры корпуса, у выніку чаго прыбор атрымліваецца абсалютна герметычным і неразборным.
• Наяўнасць антивзрывного штока робіць эксплуатацыю бяспечнай як у бытавых, так і ў прамысловых умовах.
• Наяўнасць тэхналагічных прыстасаванняў, прызначаных для блакавання і апячатвання махавік.
• Магчымасць эксплуатацыі прылад у шырокім дыяпазоне тэмператур (ад -40 ° С да + 60 ° С), што больш чым актуальна пры эксплуатацыі ў айчынных кліматычных умовах.
• Магчымасць прымянення прылад у шырокім дыяпазоне паказчыкаў ціску (краны разлічаны на намінальны ціск да 5 Bar і на максімальную да 20 Bar).

1. Шаравыя краны для вады вырабляюцца з улікам меншага колькасці патрабаванняў да якасці гатовага выніку.

Адзіным істотным патрабаваннем, якому павінна адпавядаць гатовая прадукцыя з'яўляецца спалучэнне герметычнасці і высокай каразійнай устойлівасці.

Вонкава шаравыя краны для вады практычна не адрозніваюцца ад аналагічных прыбораў, прызначаных для працы з прыродным газам. Але ёсць адзін важны момант: калі газавы кран можна ставіць на вадаправод, то водозапорной арматуру нельга выкарыстоўваць для працы з газам!

Асаблівасці мантажу газавай запорной арматуры

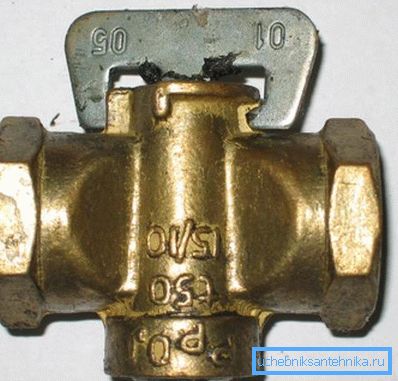

Да нядаўніх часоў падача прыроднага газу ў дамы або кватэры кантралявалася коркавымі кранамі тыпу «мама-мама». Такія прылады накручваюць на знешнюю разьбу ў разрыве трубаправода.

Для забеспячэння патрабаванай герметычнасці, разьбовае злучэнне проматываешь пакуллем, а пазней ФУМ-стужкай. Для таго каб падоўжыць рэсурс злучэння, зазор па контуры ўваходжання штуцэраў ў муфту фарбуецца алейнай фарбай, якая пасля высыхання выключала верагоднасць уцечак.

Сёння на змену прымітыўным і недаўгавечным коркавым кранам прыйшлі больш дасканалыя шаравыя мадыфікацыі, якія валодаюць вялікім рэсурсам.

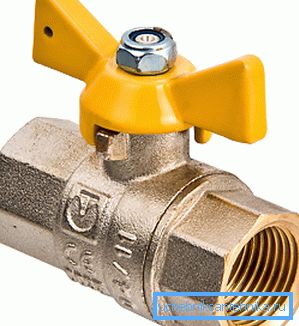

Новыя прылады, як і старыя мадыфікацыі, абсталёўваюцца злучальнымі элементамі тыпу «мама-мама». Гэта робіцца для выгоды мантажу ў разрыў трубаправода без неабходнасці прымянення дадатковых пераходных фітынгаў, якія могуць негатыўна паўплываць на ступень герметычнасці канструкцыі.

Важна: Пры пабудове газаразмеркавальных сетак выкарыстоўваецца толькі спецыяльнае сертыфікаванае Запорное абсталяванне. Гэта значыць, набываючы кран для газу, не забудзьцеся пераканацца ў наяўнасці сертыфіката.

Замена запорного абсталявання праводзіцца спецыялістамі, якія маюць спецыяльныя допускі. Самастойнае правядзенне мантажу, перш за ўсё, патэнцыйна небяспечна, а акрамя таго, можа пацягнуць штрафныя санкцыі.

Асаблівасці мантажу вадаправоднай запорной арматуры

Ўстаноўка шаравога крана на металічныя трубы можа быць выканана сваімі рукамі без неабходнасці ў прыцягненні спецыялістаў.

Інструкцыя правядзення работ наступная:

• Калі трэба ўсталяваць прыладу тыпу «мама-мама», разразаем трубаправод, папярэдне адключыўшы падачу вады. Выразаем кавалак трубы памерам з корпус крана, не лічачы бакавыя патрубкі.
• Апрацоўваем тарцы труб балгаркай, прыбіраючы задзірыны. Затым здымаем вонкавую фаску, якая спросціць працэс нарэзкі разьбы.
• Далей, падрыхтоўваем резьбонарезчик (плашчак) і устаўляемы ў яго разец, адпаведны памеры разьбы крана.
• Тарэц трубы змазваем тонкім пластом густы змазкі, напрыклад, можна выкарыстоўваць литол. Тую ж змазку наносім і на разец.
• Прыкладаем разец да тарца трубы і з пэўным высілкам пачынаем рэзаць разьбу строга па гадзінны стрэлцы. Наразаем прыкладна 6-7 віткоў.

Кран на жалезную трубу павінен накручваюць не менш чым на 5 абаротаў. Сёння на рынку можна набыць прылады з прыцемках накладную гайкай, разлічанай на 3 абароту, купляць такую ​​арматуру не варта, бо як яна разлічана на трубы з латуні і медзі.

Важна: Калі пасля некалькіх віткоў плашчак ідзе туга, вяртаемся на адзін абарот назад і такім чынам зразаем габлюшку. Пасля гэтага можна зноў рухацца наперад.

• З гатовай разьбы вычышчаюцца металічныя пілавінне і намотваецца лён або ФУМ стужку.

Намотка выконваецца па кірунку накручвання крана. Калі матаць ў процілеглы бок, накручваюць муфта збярэ ўшчыльняльнік ў камяк.

• Наживляем кран на падрыхтаваныя тарцы труб, папярэдне знятых з кранштэйнаў. Ухватывая ражковым ключом, накручвае запорную арматуру, пакуль з кожнага тарца не будзе зроблена па 4-4,5 абароту. Прасачыце за тым, каб махавік прылады ўстаў у талое становішча, дзе яго будзе проста круціць.

Палімерныя разнавіднасці запорной арматуры тыпу «мама-мама»

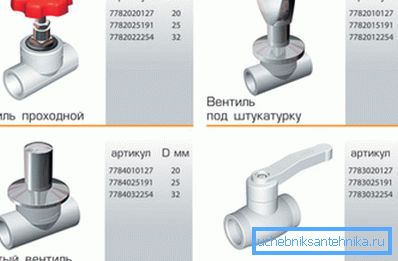

Акрамя раней пералічаных металічных прылад з муфтовыми злучальнікі на патрубках, паўсюдна ўжываецца запорная арматура, вырабленая з палімерных матэрыялаў. Характэрны прыклад - гэта поліпрапіленавыя краны, прызначаныя для ўстаноўкі ў водаправодных сістэмах.

Такія прылады з абодвух канцоў аснашчаны муфтамі, у якія ў працэсе паяння заводзяцца тарцы труб. Водозапорной арматура з поліпрапілена, таксама як і аналагі, вырабленыя з металу, падбіраюцца ў адпаведнасці з дыяметрам ўваходных адтулін, вымяраным ў цалях. Зрэшты, цана палімерных вырабаў больш даступнымі кошту металічнай прадукцыі.

Практычна ўсе поліпрапіленавыя краны, прадстаўленыя на рынку, з'яўляюцца прыладамі шаравога тыпу з злучальнымі элементамі «мама-мама».

выснову

Цяпер, калі мы даведаліся, якія тыпы злучэнняў выкарыстоўваюцца на запорной арматуры і чым адны тыпы кранаў адрозніваюцца ад іншых, самы час прымяніць атрыманыя веды на практыцы.

Засталіся пытанні на якія вы не атрымалі цікавяць адказы? Больш карыснай інфармацыі можна знайсці, паглядзеўшы відэа ў гэтым артыкуле.
