Зваротны клапан для вадаправода - агляд мадыфікацый і іх
Водаправодны зваротны клапан прызначаны для таго, каб забяспечваць рух патоку вадкасці толькі ў адным кірунку. Дадзеная прылада падыходзіць для любых камунікацый і дазваляе эканоміць ваду за кошт таго, што яна не сыходзіць назад, а затрымліваецца ў сістэме. Разгледзім асноўныя віды канструкцый, асаблівасці іх ўстаноўкі і эксплуатацыі, вельмі важна выбраць правільны варыянт для тых ці іншых умоў.
Тыпы мацавання вузлоў
Многія не разумеюць, для чаго патрэбен зваротны клапан ў вадаправодзе, між тым яго наяўнасць абавязкова ў сістэмах, дзе водазабор ажыццяўляецца з калодзежа альбо свідравіны. Прылада дапамагае падтрымліваць пэўны ціск у сістэме і перашкаджае ўцечцы вады нават пры адключэнні электрычнасці. Дзякуючы клапану помпа ніколі не працуе «насуха», што значна падаўжае тэрмін яго службы.
Прылады адрозніваюцца па розных параметрах, і першы з іх, які варта ўлічваць, выгляд мацавання, які можа быць самым розным:
| Зварка або пайка | Тут усё зразумела і па назве - вузел фіксуецца шляхам приваривания да трубаправода, пры гэтым ён можа быць з самых розных матэрыялаў. Натуральна, працу немагчыма зрабіць без зварачнага абсталявання |
| фланцы | Фланец ўяўляе сабой сістэму, у якой два элемента ў форме дыскам сцягваюцца па радыусе балтамі. Гэты варыянт найбольш запатрабаваны ў канструкцыях вялікага дыяметра дзякуючы выгодзе і прастаце |
| муфты | Муфтовое мацаванне выкарыстоўваецца на трубаправодах невялікага дыяметра і ўяўляе сабой вузлы з ўнутранымі рэзьбавыя злучэннямі. Гэты варыянт найбольш распаўсюджаны ў прыватнай забудове |
| Межфланцевое мацаванне | Гэты варыянт падыходзіць для вырабаў плоскай формы, яны проста-проста заціскаюць паміж двума фланцамі для злучэння труб. Для гэтага трэба выкарыстоўваць балты павялічанай даўжыні, у астатнім жа злучэнне вырабляецца гэтак жа, як і без клапана |
Звярніце ўвагу! Падбіраць той ці іншы тып мацавання трэба сумесна са спецыялістам, які будзе ажыццяўляць мантаж. Тады вы не памыліцеся з варыянтам мацавання і набудзеце патрабаванае.
віды канструкцый
Мы разабраліся, навошта патрэбен зваротны клапан на вадаправодзе і як ён можа мацавацца ў сістэме, зараз разгледзім асноўныя разнавіднасці, якія прымяняюцца ў сістэмах водазабеспячэння часцей за ўсё.

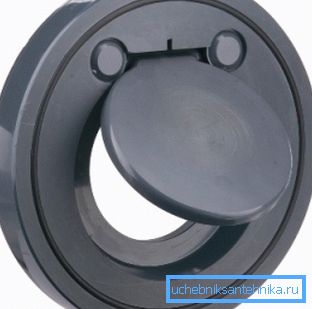

Межфланцевые клапаны
Разгледзім асноўныя асаблівасці падобных сістэм:
- Іх галоўныя перавагі - невялікія памеры і досыць дэмакратычны кошт. Гэты варыянт найбольш кампактны, што асабліва важна ў месцах, дзе назіраецца востры дэфіцыт прасторы.
- Інструкцыя па ўсталёўцы вельмі простая: элемент проста заціскаецца ў крапежным вузле, галоўнае - паставіць яго ў правільным становішчы, каб сістэма адкрывалася па кірунку руху патоку.
- Асноўны працоўны вузел - прыціскной дыск, які трымае спружына пэўнай калянасці. Пад ціскам патоку сістэма адкрываецца, а калі ён слабее - спружына закрывае дыск і прадухіляе выцяканне вадкасці.

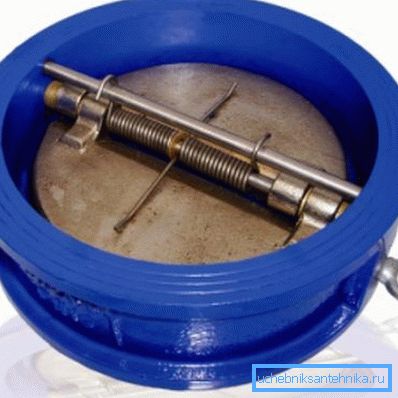

- Сістэмы, у якіх існуе верагоднасць гідраўдару, выкарыстоўваюць двухстворкавыя механізмы, з іх дапамогай дасягаецца высокая ступень абароны. Сістэма ўяўляе сабой два паўкола, умацаваных на восі, якія зачыняюцца ў выпадку ўзнікнення зваротнага патоку, для змякчэння удараў на многіх механізмах прадугледжаны амартызуе вузлы.

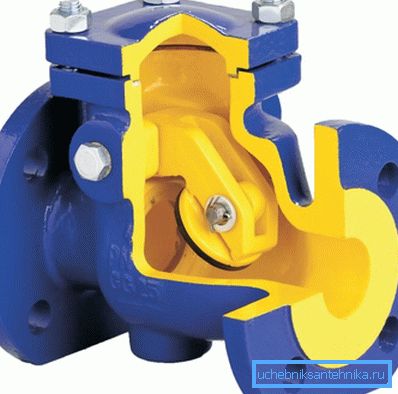

пялёсткавыя канструкцыі
У такіх сістэмах запорный вузел рэалізаваны наступным чынам:
- Галоўны элемент - спецыяльны залатнік-захлопка, вось якога размяшчаецца вышэй прахаднога адтуліны. Пад ціскам патоку захлопка падымаецца і сістэма напаўняецца.
- Пры зніжэнні ціску, канструкцыя захлопывается, што прыводзіць да падвышанага зносу, таму лепш абраць варыянт з амартызуе сістэмай.
- Галоўная перавага падобных варыянтаў - здольнасць працаваць у трубаправодах вялікіх дыяметраў.

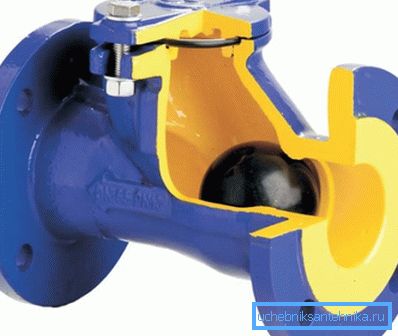

шаравыя механізмы
Гэты варыянт адрозніваецца ад іншых па наступных крытэрах:
- Сістэма ўяўляе сабой вузел, усярэдзіне якога размяшчаецца шар, які рухаецца па спецыяльнай нахільнай паражніны.
- Паток можа падняць шар, рухаючыся толькі ў адным кірунку, калі яно мяняецца, шар апускаецца - і перакрывае паражніну.
Зваротныя пад'ёмныя клапаны
Гэты тып вырабаў выкарыстоўваецца даволі часта і працуе наступным чынам:
- Галоўны элемент - пад'ёмны залатнік, які рухаецца ўверх-уніз. Пры дастатковай ціску вады ў трубах ён падымаецца і прапускае паток, пры падзенні ціску ён апускаецца ў сядло і перакрывае сістэму.
- Калі вы праводзіце мантаж сваімі рукамі, памятаеце, што вузел павінен размяшчацца на гарызантальных участках трубаправода так, каб вось клапана знаходзілася ў строга вертыкальным становішчы.
Звярніце ўвагу! Самым вялікім вартасцю дадзенага варыянту з'яўляецца магчымасць яго рамонту без зняцця вузла. Гэта значыць, можна замяніць асобныя дэталі ці пачысціць сістэму без разборкі трубаправода.
- Памятаеце, што гэты від дрэнна пераносіць асяроддзя, у якіх прысутнічаюць механічныя часціцы і іншыя забруджванні.
выснову
Зваротны клапан абавязкова трэба ўключаць у сістэму, гэта дазволіць падтрымліваць пастаяннае ціск у сістэме і выключыць уцечку вады назад. Відэа ў гэтым артыкуле раскажа некаторыя важныя моманты і наглядна пакажа іх.
