Адлегласць паміж студнямі каналізацыі і іншыя нармаваныя

Мэта напісання гэтага артыкула - сабраць разам асноўныя патрабаванні да памерах і адлегласцях, якіх варта прытрымлівацца пры пракладцы сцёкавай сістэмы. Нам трэба будзе даведацца, якім можа быць мінімальная адлегласць паміж назіральнымі студнямі каналізацыі, якая велічыня ахоўнай зоны вычышчальнага збудаванні і якім можа быць дыяметр каналізацыйных труб. Такім чынам, у шлях.

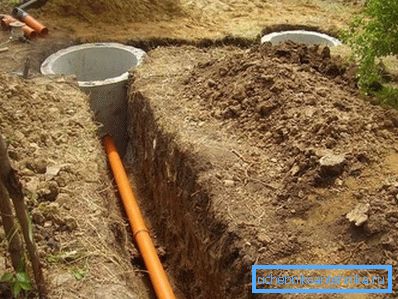

Каналізацыйныя калодзежы.

крыніцы інфармацыі

Асноўнай крыніцай інфармацыі для нас стане прыняты ў 1986 годзе Дзяржкамітэтам СССР па справах будаўніцтва БНіП 2.04.03-85. Ён рэгламентуе пракладку вонкавых каналізацыйных сетак і будаўніцтва звязаных з імі збудаванняў.

Дзіўна, што, практычна адначасова з ім быў прыняты БНіП 3.05.04-85, які апісвае патрабаванні да пракладцы вонкавых сетак водазабеспячэння і каналізацыі. Калі першы дакумент прысвечаны пераважна праектаванню сцёкавых сістэм, то другі надае асноўная ўвага ужыўным матэрыялах і тэхналогіі пракладкі.

Некаторы колькасць інфармацыі нам трэба будзе запазычыць у яшчэ адным дакуменце - зводзе правіл СП 32.13330.2012. Гэта зацверджаная ў 2013 годзе актуалізаваць рэдакцыя БНіП 2.04.03-85, ня якая адмяняе яго дзеянне, а ўносіць у тэкст некаторыя дапаўненні.

студні

Пачнем з патрабаванняў да размяшчэння калодзежаў. Для гэтага нам прыйдзецца пачаць з вывучэння іх тыпаў.

Віды і прызначэнне

  • Назіральныя студні служаць для кантролю над працай участкаў сцёкавай сістэмы і, галоўнае, для яе прачысткі пры непазбежных засмечваючы.
  • Паваротныя - выконваюць тую ж функцыю ў кропках змены кірунку руху сцёкаў. Любы выгіб трубы заўсёды з'яўляецца месцам падвышанай рызыкі; доступ да яго цалкам вырашае гэтую праблему, дазваляючы прачысціць засор пры яго узнікненні.
На фота - паваротны каналізацыйны калодзеж. У кропцы павароту прысутнічае рэвізія для прачысткі засоров.
  • Перепадные служаць для кампенсацыі занадта вялікага ўхілу. Залішняя ўхіл не менш шкодны для працы сцёкавай сістэмы, чым яго адсутнасць: празмерна хуткі рух сцёкаў прыводзіць да таго, што цвёрдыя фракцыі назапашваюцца ў трубе, паступова памяншаючы яе прасвет.
  • Вузлавыя абсталююцца ў месцах злучэння трубаправодаў.

Размяшчэнне

Найменшая адлегласць паміж каналізацыйнымі студнямі па БНіП для назіральных калодзежаў вызначаецца памерам якая злучае іх трубы.

Дыяметр, мм Найменшую адлегласць, м
150 35
200 - 450 50
500 - 600 75
700 - 900 100
1000 - 1400 150
1500 - 2000 200
звыш 2000 250 - 300

Вузлавыя студні, як нескладана здагадацца, абсталююцца ва ўсіх месцах далучэння галінак каналізацыі; паваротныя - там, дзе труба мяняе кірунак. Акрамя таго, яны павінны прадугледжвацца праектам у кропках змены ўхілу або перасеку.

памеры

Перасек круглай студні зноў-такі вызначаецца перасекам трубы:

  • Да 600 мм - 1 м;
  • 700 мм - 1,25 м;
  • 800 - 1000 мм - 1,5 м;
  • 1200 мм - 2 м.

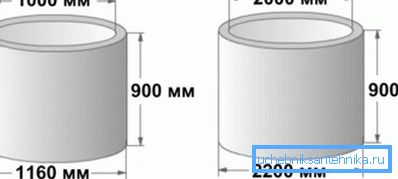

Два найбольш хадавых тыпаразмеру калодзежных кольцаў.

Аднак: пры глыбіні больш за 3 м найменшы дыяметр роўны 1,5 м.

Вышыня працоўнай часткі калодзежа (ад латка або паліцы да вечка) звычайна бярэцца роўнай 1800 мм. Зразумела, што інструкцыя дастасоўная далёка не заўсёды: рэльеф мясцовасці можа прымусіць павялічыць або паменшыць глыбіню. Калі яна роўная 1,2 метра і менш, перасек павялічваецца адносна прыведзеных вышэй значэнняў на 300 мм; пры гэтым яно не павінна быць менш метра.

Гарлавіны робяцца не ўжо 700 мм; пры выкарыстанні труб вялікага памеру яны павінны прапусціць прыстасаванні для прачысткі.

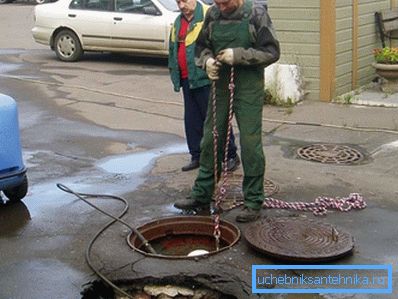

Завужаную гарлавіна зробіць праблематычнай прачыстцы студні.

трубы

Пры пракладцы сцёкавай сістэмы варта абапірацца на наступныя найменшыя значэнні памераў труб:

аб'ект Найменшы дыяметр, мм
Унутрыквартальных сетку бытавога і прамысловага прызначэння 150
Вулічная сетка бытавога і прамысловага прызначэння 200
Унутрыквартальных ліўневая сетку 200
Вулічная ліўневая сетку 250
Унутрыквартальных і вулічная сетку ў населеных пунктах з аб'ёмам сцёкаў менш за 300 м3 у суткі 150

Акрамя таго, БНіП рэгламентуе ўхіл труб.

Ён актуальны не толькі для вонкавых сетак: гэтых жа значэнняў варта прытрымлівацца пры пракладцы сваімі рукамі ўнутранай каналізацыі.

  • Для труб памерам 50 мм аптымальны ўхіл роўны 0,035 (3,5 см на пагонны метр).
  • Для 110 - 0,02.
  • 150 - 0,01.
  • 200 - 0,008.

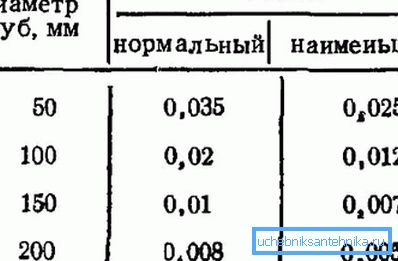

Аптымальны і мінімальна дапушчальны ўхіл для найбольш хадавых тыпаразмераў.

Санітарна-ахоўныя зоны

Іх памер вызначаецца як тыпам збудаванні, так і яго прадукцыйнасцю.

збудаванне Памер санітарна-ахоўнай зоны ў метрах пры прадукцыйнасці, тыс. М 3 / суткі
да 0,2 0,2 - 5 5 - 50 50 - 280
поле фільтрацыі 200 300 500 -
Земляробчае поле арашэння 150 200 400 -
біялагічны сажалка 200 200 300 300
помпавая станцыя 15 20 20 30

Якім павінна быць адлегласць ад каналізацыі да падмурка катэджа?

Вось параметры, якіх варта прытрымлівацца пры праектаванні аўтаномнай каналізацыі прыватнага дома (прадукцыйнасць - менш за 15 кубаметраў у суткі).

  • Санітарна-ахоўная зона поля падземнай фільтрацыі роўная 15 метрам.
  • Для фільтруе траншэі або пясчана-жвіровага фільтра яна складае 25 м.
  • Адстойнік сэптыка можна збудаваць у 5 метрах ад падмурка, а фільтруе студня - у 8.

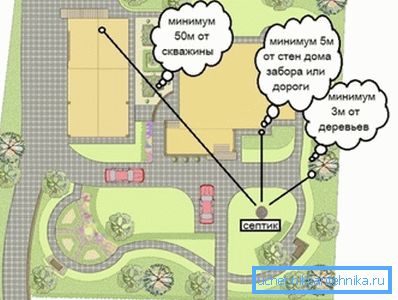

Размяшчэнне сэптыка на прысядзібным участку.

Павароты, глыбіня залажэння

Які найменшы радыус павароту трубы калектара?

  1. Пры яе перасеку да 1200 мм ён роўны дыяметру трубы.
  2. Калі труба тоўшчы 1200 мм, мінімальны радыус павароту роўны пяці яе дыяметрам.

Важна: у апошнім выпадку ў пачатку і ў канцы крывой павароту павінны будавацца назіральныя калодзежы.

На якую мінімальную глыбіню можна ўкладваць каналізацыю?

Значэнне вызначаецца, перш за ўсё, глыбінёй прамярзання грунта і вопытам эксплуатацыі каналізацыйных сетак у рэгіёне.

Калі даных па эксплуатацыі няма, мінімальная глыбіня залажэння каналізацыйных труб складае:

  • Пры перасеку да 500 мм - на 0,3 м вышэй глыбіні прамярзання грунта;
  • Пры большым перасеку - на 0,5 м вышэй за ўзровень прамярзання.

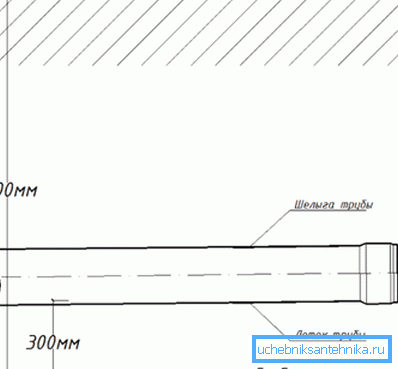

Мінімальная глыбіня залажэння трубы дыяметрам да 0,5 м.

У абодвух выпадку адлегласць ад верху трубы да паверхні грунта або нулявы планіровачнай адзнакі не можа быць менш 0,7 м. Кошт парушэнні гэтага правіла - падвышаная верагоднасць перемерзания труб у пік замаразкаў і пашкоджанні праязджаюць аўтатранспартам. Калі ў сілу нейкіх прычын ўмова невыканальна, трубы ўкладваюцца ў жалезабетонным латку і дадаткова ўцяпляюцца.

заключэнне

Спадзяемся, што прапанаваныя ўвазе чытача матэрыялы дапамогуць яму ў праектаванні і самастойным будаўніцтве. Як звычайна, відэа ў гэтым артыкуле змяшчае дадатковую тэматычную інфармацыю. Поспехаў!
