Асноўная схема каналізацыі: унутраная і знешняя разводка

Сучасная сцёкавая сістэма ўяўляе сабой цэлы комплекс абсталявання і розных прыстасаванняў, звязаных адзін з адным. Калі ствараецца схема каналізацыі ў прыватным доме сваімі рукамі, вельмі часта ўзнікае мноства складанасцяў з размяшчэннем кампанентаў.

Правільна арганізаваць сліў цалкам рэальна, калі азнаёміцца ​​з базавымі прынцыпамі.

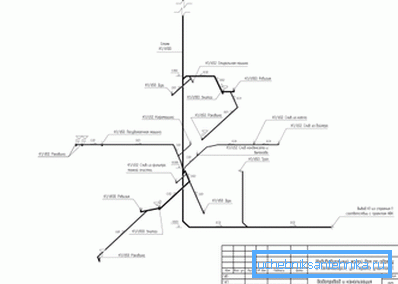

унутраная сетка

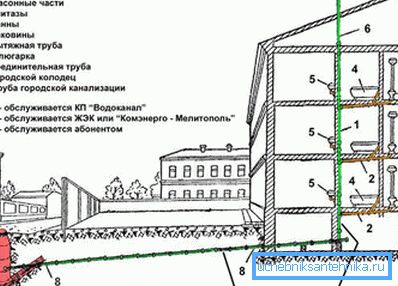

Асноўная задача дадзенай галінкі заключаецца ў прыёме бруду і іх выдаленні за межы будынка непасрэдна ў вонкавую сістэму, якая ажыццявіць адвод ў спецыяльныя прымачы. Схема каналізацыі ў кватэры і жылым доме рэгламентуецца пунктамі БНіП 2.04.01-85, дзе дакладна апісваюцца правілы ўстаноўкі складовых частак.

базавыя кампаненты

Каб усе фрагменты сцёкавай сістэмы размясціліся ўдала, неабходна на стадыі праектавання арганізаваць правільную планіроўку. Памяшкання, якія патрабуюць падвядзення вадаправода, павінны знаходзіцца максімальна блізка.

У гэтым выпадку атрымаецца сфармаваць кароткую галінку.

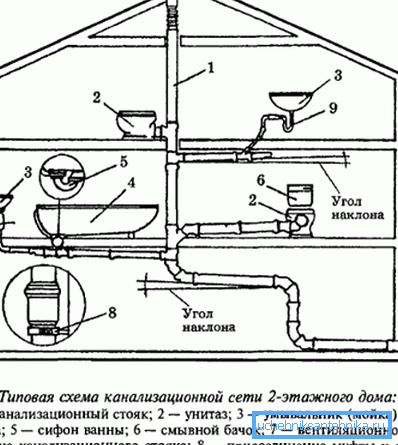

• Цэнтральны стояк з'яўляецца неад'емным атрыбутам кожнай сістэмы, таму яго інсталяцыі варта надаць пільную ўвагу. Ён уяўляе сабой вертыкальны трубаправод з элементаў дыяметрам ад 110 мм і вышэй. У вялікіх будынках можа быць ўстаноўлена адразу некалькі стояков.
• Лініі адводаў часцей за ўсё робяцца з труб каналізацыйных ПВХ, так як іх кошт невысокая. Падчас мантажу выкарыстоўваюцца складовыя часткі шэрага колеру, якія маюць аднаслаёвую структуру. Менавіта дзякуючы гэтаму пры вытворчасці ўдаецца знізіць кошт прадукцыі.
• Фасонныя дэталі неабходныя для злучэння асобных фрагментаў. Да такіх адносяцца траякі, крыжавіны, злучальныя кольцы, перахаднікі і некаторыя іншыя вырабы.

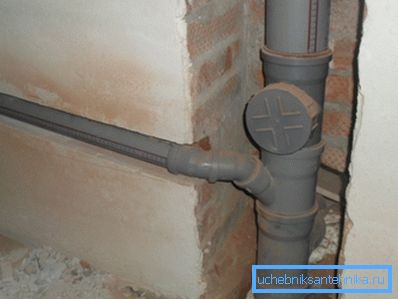

Заўвага! Пракладка стояка можа быць ажыццёўлена закрытым спосабам, што ў выніку дазволіць палепшыць эстэтычныя характарыстыкі памяшкання. Для гэтага выкарыстоўваюцца палукашка або праробліваюцца спецыяльныя каналы.

ўстаноўка стояка

У доме асноўны адвод ўладкоўваецца згодна з праектам. Перш за ўсё ажыццяўляецца разметка, для чаго на бакавой паверхні пакідаюцца сляды простым алоўкам або маркерам ў тым месцы, дзе будзе праходзіць труба. У працэсе падрыхтоўчых работ неабходна ўказаць ўчасткі мацавання элементаў да сцяны.

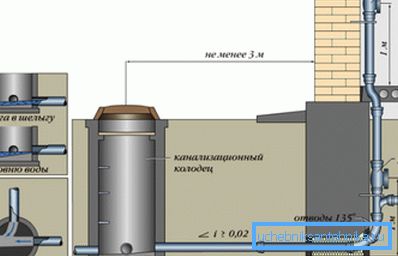

Адкрытыя стаякі звычайна размяшчаюцца ў самых кутах санітарных памяшканняў, а зачыненыя - прама за ўнітазам з захаваннем восі. Усе кампаненты ўсталёўваюцца строга вертыкальна, каб адхіленне была менш за 2 мм на пагонны метр. У некаторых выпадках дапускаюцца перекидки і водступы.

Зборка базавай адводу вырабляецца з самай ніжняй часткі. Злучэнне фрагментаў выконваецца пры дапамозе раструб, размешчаных на адным з канцоў.

Герметычнасць забяспечваецца дзякуючы ушчыльняльным кольцам з гумы. Акрамя таго, падобная пракладка дазваляе ў нейкай ступені кампенсаваць несупадзенне стыкаў.

Для прачысткі ўстанаўліваюцца спецыяльныя рэвізіі, якія павінны знаходзіцца на адлегласці 1 м ад падлогі да цэнтральнай частцы адтуліны. Пры гэтым неабходна адыходзіць ад борта падлучанага сантэхнічнага прыбора не менш чым 15 см, каб пры засмечваючы была магчымасць ажыццявіць чыстку стояка.

Злучэнне і мацаванне отводных ліній

Стыкоўка труб ажыццяўляецца з ужываннем адмысловых элементаў - фітынгаў. З іх дапамогай можна рабіць разгалінавання сістэмы, павароты, а таксама выконваць пераход на іншы дыяметр. Працэс мацавання становіцца магчымы дзякуючы выкарыстанню каналізацыйнай муфты, якая дазваляе састыкаваць два вала.

Фіксацыя ліній адводу вырабляецца з дапамогай спецыяльных хамутоў, якія мацуюцца да вертыкальнай або гарызантальнай плоскасці. Пры гэтым трубы павінны размяшчацца з ухілам 2 см на пагонны метр, у адваротным выпадку не атрымаецца арганізаваць якасны сцёк.

вонкавая частка

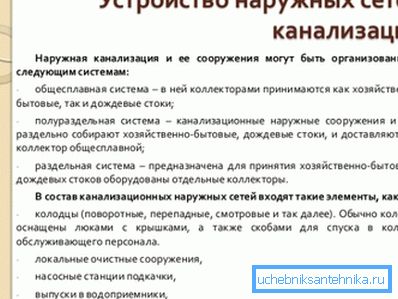

Часцей за ўсё за аснову бярэцца схема прылады каналізацыі з бетонных кольцаў з наяўнасцю вычышчальнага збудаванні. Як правіла, такія сістэмы з'яўляюцца самацёчнага, а значыць, не ўтрымліваюць станцый подкачек. Далей будуць разгледжаны ўсе элементы вонкавай сеткі, якія дазваляюць дамагчыся надзейнага функцыянавання камунікацыі.

ўбіраюць калодзеж

Дадзенае гідратэхнічнае збудаванне ўяўляе сабой зліўную яму, на дно якой выкладзены пласт пяску і друзу для давычышчэння сцёкаў. Вырабляецца канструкцыя з выкарыстаннем жалезабетонных кольцаў, выкладзеных адзін на аднаго. Стыкі паміж сегментамі латаюцца цэментава-пяшчаным растворам.

ачышчальнае збудаванне

Ўсталюецца ў непасрэднай блізкасці да ўбіраецца калодзежа, бо пасля праходжання сэптыка сцёкі павінны быць скінутыя ў грунт. Сама сістэма месціцца ў зямлі і праходзіць ачыстку прыкладна раз у год. Для ўстаноўкі падрыхтоўваецца катлаван адпаведных памераў.

сістэма трубаправодаў

Даставіць бруд да канчатковай кропкі прызначэння магчыма толькі з дапамогай трубаправодаў, якія ў апошні час вырабляюцца з труб ПВХ аранжавага колеру. Падобныя элементы валодаюць шматслаёвай структурай, таму здольныя вытрымліваць ціск глебы.

Ніжэй прадстаўлена інструкцыя па злучэнні элементаў з наяўнасцю раструба.

1. На папярэднім этапе абодва канца трубы падвяргаюцца дбайнай чысткі ад рознага смецця. Толькі пры адсутнасці бруду і пылу можна забяспечыць якасны стык двух кампанентаў.
2. Непасрэдна ў раструб ўсталюецца гумовае кольца падыходных памераў, якое iграе ролю ўшчыльняльніка. З яго дапамогай удасца дамагчыся максімальнай герметычнасці шва.
3. На паверхню гладкага канца наносіцца тонкі пласт сіліконавага складу, каб палепшыць воданепранікальнасць месцы злучэння. Змазка павінна размяшчацца раўнамерна па паверхні.
4. Элемент ўстаўляецца ў раструб да самага ўпора, пасля чаго ставіцца пазнака алоўкам для арыентыру. Далей труба выцягваецца так, каб ад рысы захаваўся водступ прыкладна 1 гл.

Увага! Калі па нейкай прычыне побач не аказалася сіліконавага складу, то можна скарыстацца вадкім мылам. Аднак якасць злучэння ў гэтым выпадку будзе менш надзейным.

У якасці заключэння

Калі фармуецца схема каналізацыі прыватнага дома, не варта забываць аб стварэнні вентыляцыі, інакш у памяшканнях з усталяванымі сантэхнічнымі прыборамі будзе пастаянна прысутнічаць смуродны пах. Звычайна ўсталёўваецца выцяжка непасрэдна на стояк, пры гэтым вышыня вываднога канала павінна перавышаць канёк даху на 50-100 см.

Астатнія падрабязнасці па тэме ёсць на відэа ў гэтым артыкуле.
