Для чаго патрэбен каналізацыйны клапан

25-10-2018
Вонкавая каналізацыя

У прыватным сектары і шматпавярховых дамах часцяком звяртаюцца да такому прыстасаванню, як клапан на каналізацыйную трубу, які дапаможа ў выпадку затаплення каналізацыі дажджом, раставаннем снягоў, а таксама пры ўзнікненні форс-мажорных абставінаў ад стыхійных бедстваў. Але такі гаджэт не з'яўляецца абавязковай умовай абсталявання сцёкавай сістэмы, яго ўсталёўваюць толькі ў тых выпадках, калі небяспека зваротнага ціску рэальна існуе, а гэта залежыць ад розных фактараў. Ніжэй мы пагаворым аб сістэме такой абароны, мантажы, умовах, а таксама прадэманструем вам відэа ў гэтым артыкуле.

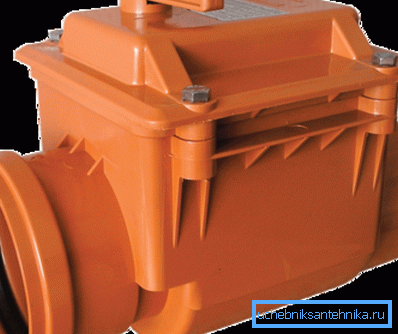

Гарызантальны клапан для каналізацыі 110 мм

запорный клапан

Прынцып працы

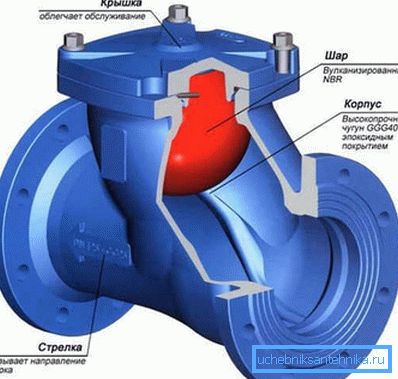

Гарызантальны фланцевый шаравой зваротны клапан з чыгуну
  • Клапаны, падобныя таму, які вы бачыце на верхнім малюнку, ўсталёўваюцца на гарызантальныя каналізацыйныя трубы, і калі казаць аб жыллёва-камунальнай гаспадарцы, то мантуюць яго ў падвалах дамоў. Прынцып працы тут досыць просты - калі вада паступае па кірунку стрэлкі, якая ёсць на корпусе, то яна прыўздымае запорный шар, які рухаецца па жолабе (яго відаць на малюнку). У тых выпадках, калі ўзнікае адваротнае ціск, шар проста апускаецца па гэтым Жолаб ўніз і замыкае трубу ў адзін бок.
гарызантальны запорный клапан з пластыка
  • Сапраўды такі ж функцыянал, але некалькі іншую сістэму завалы мае пластыкавае прылада, якое таксама прызначана для гарызантальнай ўстаноўкі і яго часам нават мантуюць у памяшканні каля унітаза. Гэты запорный клапан для каналізацыі мае досыць простае прылада - гэта пластыкавая талерка з гумовай пракладкай (1), якая трымаецца на рычагу (2) і, акрамя таго, там маецца вечка для рэвізіі (3). Пры ціску вады на талерку па кірунку стрэлкі на корпусе талерка прыўздымаецца на рычагу накшталт люка, але калі ствараецца адваротнае ціск, талерка апускаецца і замыкае праход.

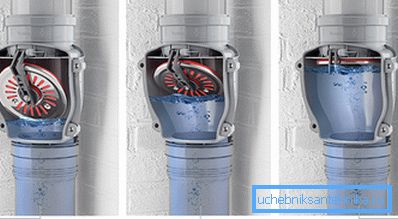

Прымусовае закрыццё слаба клапана пры ціску знізу
  • Вертыкальны клапан на каналізацыю працуе сапраўды гэтак жа, як і гарызантальны, дзе маецца рухомая талерка з гумовай пракладкай, якая мацуецца на рычагу. Вы бачыце цыкл замыкання праходу пры ціску знізу. Такая прылада выкарыстоўваецца для стояков.
Выцяжной клапан для каналізацыі. Прынцып працы
  • Аэратар сістэмы каналізацыі або як яго яшчэ называюць, выцяжной дыхальны клапан для каналізацыі служыць для падачы і ўтрымання паветра ў каналізацыйнай трубе і яго галоўным элементам з'яўляецца шток або мембрана (залежыць ад мадыфікацыі). Прынцып дзеяння дадзенай прылады досыць просты - пры сліве вады паветра ў сістэме разрэджвае, і мембрана прыадчыняецца, дазваляючы паветра звонку аднавіць ціск. Пасля таго, як ціск стабілізуецца, мембрана зачыняецца назад.

У якіх выпадках гэта неабходна

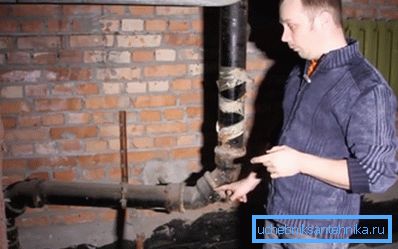

Засоры ўтвараюцца ў каленных пераходах

Давайце спачатку разбярэмся з кватэрай у шматпавярховым доме і прадставім сабе, што мы знаходзімся на першым паверсе. Стояк каналізацыі з усіх паверхаў спускаецца ў склеп ці на тэхнічны паверх, дзе пераходзіць з вертыкальнай ў гарызантальную плоскасць, прычым вуглавыя муфты тут ўсталёўваюцца з плыўным паваротам, каб пазбегнуць засоров, але, тым не менш, такое часам здараецца. Калі засор адбываецца, то сцёкавай вадзе з верхніх паверхаў дзявацца няма куды, і яна будзе падымацца ў вас праз ўнітаз, ванную, ракавіну і гэтак далей (закон сазлучаных сасудаў).

Заўвага. Калі першы паверх будзе закаркаваны, то вада будзе падымацца да другога паверха, але там пераліў, хутчэй за ўсё, не адбудзецца, так як слуп вады сваёй масай прадаючы ўтварыўся засор.

Запорное прылада на ўнітазе

Для прадухілення такіх надзвычай непрыемных абставінаў усталёўваюць гарызантальны або вертыкальны запорный клапан, асноўная праблема мантажу якога - яго грувасткасць. Тым не менш, такая абарона неабходная, але калі вы яе ўсталюеце на стояк, то гэта вам нічога не дасць, так як небяспека заключаецца менавіта ад ціску з верхніх паверхаў, значыць, Запорное прылада павінна ўрэзацца на адводзе ад стояка, як на верхнім фота. Але такі варыянт прадугледжвае абарону толькі аднаго сантэхнічнага вузла і дарэчны толькі ў тых выпадках, калі няма іншых каналізацыйных адводаў на мыйкі, ванны і гэтак далей.

Таму, у такіх выпадках у вас ёсць два варыянты: першы - усталяваць адзін зваротны клапан на ўнітаз, а другі - на адвод для астатніх санвузлоў і другі - гэта мантаж аднаго прылады да траяка размеркавання на ўнітаз і астатнія вузлы. Як вы разумееце, шмат месца зоймуць абодва варыянты - у першым выпадку два ці нават тры грувасткіх гаджэта, а ў другім - давядзецца павялічваць адлегласць ад стояка, каб зрабіць ўрэзку да траяка (Чацверыкоў) размеркавання і тут вам не дапаможа ніякая інструкцыя - выхад трэба шукаць самастойна.

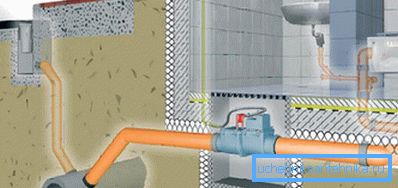

Клапан для каналізацыйнай трубы ў прыватным сектары

Некалькі прасцей уладкаваць такую ​​абарону ў прыватным сектары - нават калі ў вас дом на некалькі паверхаў і санвузлы ёсць на ўсіх узроўнях, то гэта праблема толькі ваша і нічыя больш - бо не будзеце ж вы спускаць ваду з верхняга паверху пры засмечваючы каналізацыі ў сваім доме. А вось дамовіцца з суседзямі з верхніх паверхаў часам практычна немагчыма, хоць бы таму, што іх у пэўны момант не будзе дома.

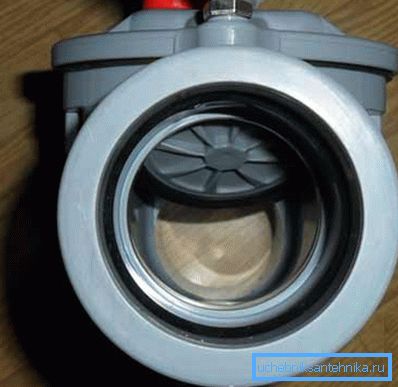

Клапан ў адкрытым становішчы

Таму, прыватны сектар дазваляем мантаваць Запорное прылада любога тыпу - мембраннае або шаравое, вертыкальнае або гарызантальнае - самае галоўнае, каб яно ўрэзалася да размеркавальнага вузла. Зрабіць гэта можна альбо на тэхнічным паверсе (калі такі маецца), альбо уладкаваць для каналізацыйнага завалы спецыяльны рэвізійны калодзеж, дзе вы зможаце вырабляць абслугоўванне, чысцячы шар ці пракладку мембраны ад Кека. Вядома, кошт такога абсталявання, прыкладна ў сто ці дзвесце разоў больш (залежыць ад мадыфікацыі), чым кошт траяка на сотую трубу каналізацыі, але ваша спакой таго варта.

Заўвага. Мы ў гэтым артыкуле надалі мала ўвагі паветранаму каналізацыйным клапану, але гэта толькі таму, што палічылі яго ўстаноўку не такі важнай, як мантаж завалы каналізацыі. Аэратар часцей за ўсё ўсталёўваюць з мэтай ліквідацыі шуму, які ўзнікае пры сліве ад разрэджання паветра ў трубе, таму асаблівага тэхнічнага значэння ён не мае.

заключэнне

Ўрэзку ў сістэму каналізацыі зваротнага запорного клапана (слаба або гарызантальнага), а таксама аэратара, вы заўсёды зможаце ажыццявіць сваімі рукамі, толькі пры гэтым трэба звяртаць увагу на стрэлачку на корпусе, якая паказвае кірунак патоку. У тэхнічным дачыненні мантаж вырабляецца аналагічна ўсім фітынгі.
