Як праектуецца дажджавая каналізацыя

Часам так здараецца, што адталыя або дажджавыя воды могуць затапліваць падвалы і значныя тэрыторыі з-за пад'ёму ўзроўню падземных вод, выклікаючы з'яўленне лужын і забалочванне участкаў. У гэтым выпадку неабходна прадугледзець іх збор, транспарціроўку і скід за межы месцаў пражывання. Для гэтага праектуецца ліўневая або дажджавая каналізацыя па БНіП.

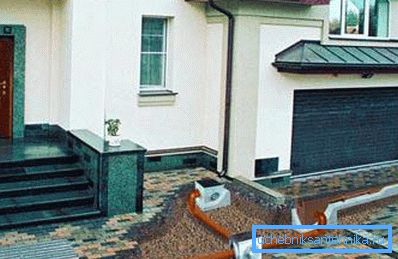

На фота - ліўневая каналізацыя на ўчастку

Што разгледзім у артыкуле

У артыкуле ніжэй разгледзім:

  • яе асноўныя функцыі;
  • прынцыпы праектавання;
  • разлік сістэмы;
  • ўладкаванне.

Рада: спецыялісты рэкамендуюць не адкладваць стварэнне ліўнёўкі, так як зможаце павялічыць тэрмін эксплуатацыі аб'ектаў, пабудаваных на загарадным участку.

Дождеприемники для ліўневай каналізацыі на ўчастку

Віды дажджавога водаадвядзення

Па варыянце адвядзення атмасферных ападкаў вылучаюць тры магчымых тыпу ліўневай каналізацыі:

адкрыты У гэтым выпадку ствараецца сістэма адкрытых:
  • каналаў;
  • латкоў;
  • кюветаў;
  • выпускаў.
закрыты Сабраную па водаадводнай латкоў ваду па дажджавым студням накіроўваюць у зліўны трубаправод, нярэдка абсталяваны ачышчальнымі збудаваннямі. Ён накіроўвае патокі ў кропку скіду.
камбінаваны Адбываецца спалучэнне паміж сабой двух тыпаў, калі частка адкрытых элементаў замяняюць падземным трубаправодам.

Рада: катэгарычна забараняецца вырабляць скід дажджавой вады ў дрэнажную сістэму, якая ўладкованая для абароны падмурка жылога дома ад падвышанай вільготнасці.

У адваротным выпадку ў перыяд багатага раставання снягоў і моцных дажджоў яна будзе разбурацца залішняй колькасцю вады. Вы павінны зрабіць асобны адвод для ліўнёўкі.

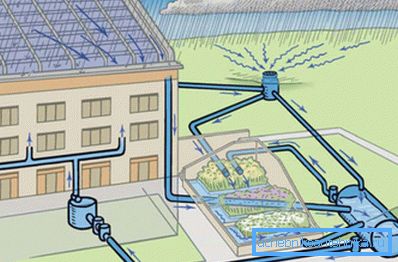

Праектаванне дажджавой каналізацыі на тэрыторыі

Рэкамендацыі па мантажы

Ніжэй прапануецца інструкцыя, якая дазваляе зразумець тонкасці працэсу:

  1. Ліўневая каналізацыя пракладваецца паралельна дрэнажнай сістэме. Пры гэтым трэба сачыць за яе вуглом нахілу, які павінен быць 5 мм на кожны метр.
  2. Можна пракладаць ліўнёўку-над труб дрэнажу, калі яны закапаны глыбока. У дадзеным выпадку перад кладкай неабходна старанна ўтрамбаваць грунт над імі, так як вы зберажэ іх ад пашкоджанняў.
  3. Пад трубаправод варта пакласці падушку з друзу або пяску вышынёй 50-100 мм.
  4. Выкарыстоўвайце для дажджавой каналізацыі трубы, вырабленыя з высокатрывалага поліпрапілена, якія маюць гафрыраваную вонкавую паверхню і гладкую ўнутраную. Іх цана ніжэй металічных.
  5. Для злучэння труб паміж сабой выкарыстоўвайце падвойную муфту і гумовы ўшчыльняльнік.

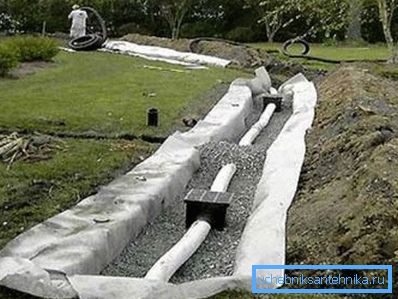

Мантаж ліўнёўкі сваімі рукамі
  1. Мантуйце варонку, якая будзе прымаць ваду, ледзь вышэй або ў адной плоскасці з ніжнім канцом трубаправода. Яна неабходная для правядзення фільтрацыі буйнога смецця, у тым ліку, галін і лісця з дрэў.
  2. Дрэнажны калодзеж, у які вада трапляе па трубаправодзе, вы можаце злучыць напрамую з асноўным сбросовым калектарам або з сістэмай каналізацыйных трубаправодаў на ўчастку.

Рада: усталюеце з унутранага боку зліўнога калодзежа шаравыя зваротны клапан, злучаны з дрэнажнай трубой, які будзе перашкаджаць падняцці залішняга ўзроўню вады ў дрэнажную сістэму, а потым да падмурку.

  1. Лічыцца, што мінімальнай вышынёй паміж нізам зваротнага клапана і латком трубы павінна быць адлегласць 120 мм. Усталюеце ў верхняй частцы калодзежа муфту, якая дазваляе надтачыць трубу да ўзроўню зямлі.
  2. Гатовая сістэма павінна складацца з:
  • калодзежа;
  • падаўжальная трубы;
  • гарлавіны з вечкам.
  1. Засыпце сістэму пяском або друзам і ўтрамбуйце пласт.

Рада: дажджавая каналізацыя адводзіцца ў прыдарожныя канавы, розныя вадаёмы або цэнтралізаваны калектар.

З апошняга звычайна вада ідзе ў камунальную ліўневую каналізацыю, адкрытую дзірваном або грунт, праз пласт друзу. Калі выкарыстоўваецца два апошнія варыянту, трубу варта зачыніць ахоўнай металічнай кратамі, якая не дасць трапіць у трубаправод жывёлам.

задачы праектавання

Адводзіць дажджавыя воды варта ў любым катэджным пасёлку або горадзе, у прыватным доме або на прадпрыемстве (см.также артыкул Глыбіня залажэння каналізацыі - асноўныя аспекты дадзенага пытання).

Бо нагрузка на сістэму ў кожным з іх будзе рознай, да таго ж і спецыфіка аб'екта накладвае свой адбітак, праектаванне ліўневай каналізацыі ўключае некалькі важных рысак:

  • разлік гідраўлічнага супраціву;
  • трасіроўку;
  • стварэнне асноўных элементаў.

Вядома, вы можаце справіцца з гэтай задачай і самастойна на абмежаванай тэрыторыі, але для вялікіх аб'ектаў лепш запрасіць спецыялістаў. Яны правядуць пільны аналіз умоў маючай эксплуатацыі, улічаць плошча ўчастка, яго рэльеф, аб'ём вады і з-за чаго яна можа забруджвацца. Таксама будзе разгледжана пытанне збору і скіду назапашанай вільгаці ў спецыяльна адведзеныя месцы.

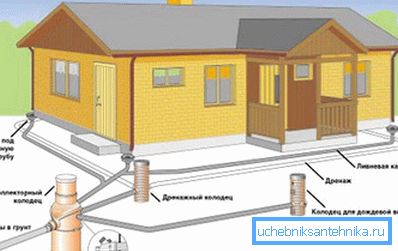

трасіроўка ліўнёўкі

З дапамогай трасіроўкі забяспечваецца збор адталых вод з усяго ўчастка і адвод іх з дапамогай самацёку да месца скіду і ачысткі па кароткім шляху. У дадзеным выпадку тэрыторыя разбіваецца на басейны, на кожнай з якіх устанаўліваецца калектар з выпускам або звязаны з іншымі такімі ж будынкамі.

Пры разліку дажджавой каналізацыі бяруцца за аснову:

  • дадзеныя аб сярэднестатыстычнай норме ападкаў у пэўным рэгіёне;
  • іх максімальную колькасць;
  • рэльеф мясцовасці, які ўплывае на хуткасць плыні дажджавых вод;
  • вадазборнымі плошчу;
  • бліжэйшых вадаёмы.

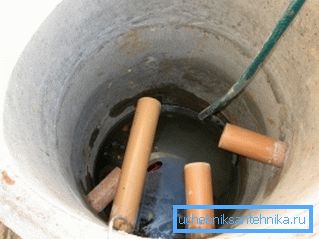

дрэнажны калодзеж

Ад гэтага наўпрост залежыць:

  • выбар тыпу каналізацыйнай сістэмы;
  • яе месцазнаходжанне;
  • колькасць дрэнажных калодзежаў;
  • дыяметр і даўжыня труб.

выснову

З гэтага артыкула вы даведаліся, што дажджавая каналізацыя - гэта способотвода лішняй вады з участку, які дае магчымасць пазбегнуць шматлікіх непрыемнасцяў і забяспечвае нармальную эксплуатацыю тэрыторыі і аб'ектаў на ёй. Таксама было расказана пра тыпы ліўневай каналізацыі, асаблівасцях яе праектавання і ўстаноўкі (чытайце таксама артыкул Сэптыкі для каналізацыі - ключавы элемент аўтаномнай каналізацыі).

Відэа ў гэтым артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
