Як разлічыць дрэнаж на ўчастку

Як вядома, перад пачаткам любых будаўнічых работ неабходна скласці план і разлічыць параметры ўсёй канструкцыі. Толькі пры правільных разліках пабудаванае вамі збудаванне будзе функцыянаваць на ўсе 100%. У гэтым артыкуле пойдзе гаворка пра тое, як разлічыць дрэнаж на ўчастку перад пачаткам будаўніцтва.

Выбар дрэнажу і яго схема

Справа ў тым, што існуе два віды дрэнажу: павярхоўны і глыбінны. Перад разлікам вызначыцеся, які выгляд дрэнажу вы будзеце будаваць.

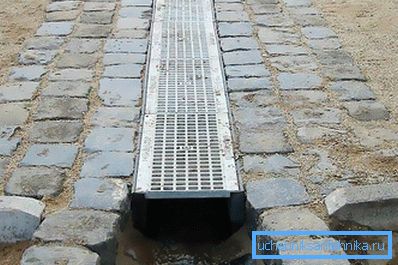

• Павярхоўны дрэнаж разлічаны на збор дажджавой і адталай вады. Таму, калі вам досыць такой сістэмы, прыступайце да напісанні схемы размяшчэння зліўных жолабаў і водапрымальнай калодзежаў. Жолабы павінны быць размешчаны па ўсім перыметры ўчастку, дзе патрабуецца збіраць сцёкавую ваду з цвёрдых паверхняў: асфальтаваныя дарожкі, пляцоўкі, вадасцёкі з даху будынка. Ўхіл жолабаў разлічваецца, як і пры кладцы каналізацыі - 2 см на 1 м пагонны. Накрэсліць схему дрэнажу і разлічыўшы ўхіл, прыступайце да будаўніцтва.

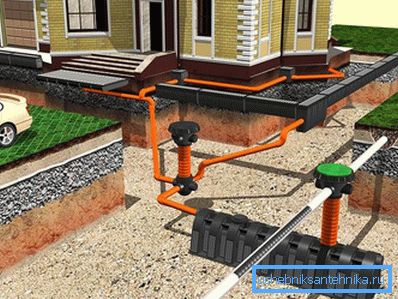

• Глыбінны дрэнаж прызначаны для адводу з тэрыторыі не толькі дажджавых і адталых вод, але і пастаянна залягаюць на невялікай глыбіні грунтавых вод. Калі няма магчымасці адвесці дажджавую ваду за межы ўчастка, то ў глыбінны дрэнаж можна ўрэзаць вадасцёкі з дахаў дамоў. Пачынаючы складаць схему дрэнажу, улічвайце гэты нюанс. Разлік гэтага віду пабудовы нашмат складаней. Дрэнажная труба павінна пралягаць па ўсім перыметры пабудоў, але не бліжэй 3 м ад сцяны. Як вы зразумелі, мэта глыбіннага дрэнажу - перахапіць усе грунтавыя вады і не даць ім пратачыцца ў падвальнае памяшканне дома.

Такім чынам, з разлікам павярхоўнага дрэнажу усё зразумела, а вось разлік глыбіннага дрэнажу мы разгледзім падрабязней.

Разлік глыбіні дрэнажу

Намаляваўшы схему размяшчэння глыбіннага дрэнажу, трэба перайсьці да больш важным разліках. У разлік дрэнажу неабходна ўключыць правільную глыбіню яго кладкі.

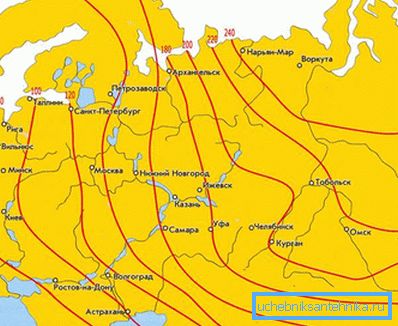

1. Першы фактар, які ўплывае на глыбіню кладкі дрэнажу - гэта глыбіня прамярзання глебы. Як вы разумееце, калі дрэнаж замерзне зімой, то падчас вясновай адлігі ён не зможа сабраць адталыя вады і адвесці іх ад пабудовы. Забітыя лёдам дрэнажныя трубы будуць вельмі доўга адтаваць, што звядзе функцыянальнасць дрэнажу да нуля. Улічвайце і той факт, што снежнае покрыва выконвае функцыю ўцяпляльніка. Такім чынам, падрахоўваючы глыбіню кладкі труб, бярэм глыбіню прамярзання грунта (для кожнага рэгіёну яна розная) і адымаем ад яе: для дыяметра якая ўкладваецца трубы да 500 мм - 300 мм, для трубы ад 500 мм і вышэй - 500 мм. Да прыкладу, глыбіня прамярзання складае 1500 мм. Дрэнажную трубу будзеце ўкладваць дыяметрам 200 мм. Вырабляеце разлік: 1500 - 300 = 1200. Гэта і будзе глыбіня вашага дрэнажу.

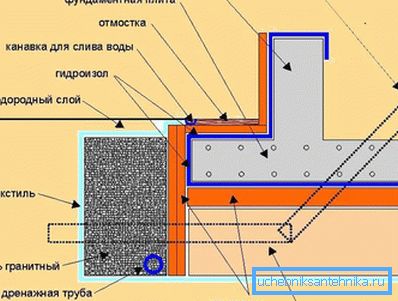

2. Другі фактар, які ўплывае на глыбіню кладкі дрэнажу - гэта глыбіня падмурка пабудовы. У гэтым разліку нічога складанага няма. Бярэцца глыбіня падмурка, і ад ніжняй падушкі дадаецца 500 мм. Такая глыбіня разлічваецца для перахопу грунтовых вод падчас вясновай паводкі.

Вось, зыходзячы з гэтых двух разлікаў, бярэцца найбольшае значэнне, якое і паказвае на глыбіню кладкі дрэнажу.

Разлік ўхілу дрэнажу

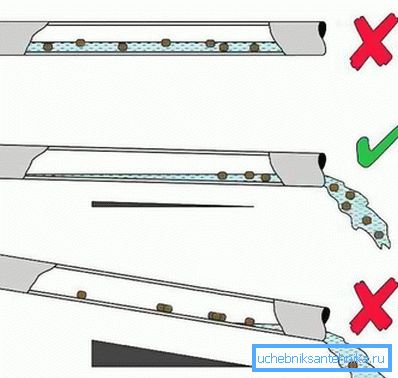

Вы разлічылі месца, дзе будзе праходзіць дрэнаж і глыбіню яго кладкі. Але каб ён правільна функцыянаваў, труба павінна ляжаць пад ухілам ад верхняй кропкі ў бок зліву. Ўхіл разлічваецца так жа, як і для павярхоўнага дрэнажу і каналізацыі 1-2 см на 1 м пагонны. Для правільнага разліку ўхілу ўсёй магістралі можна выканаць некаторыя вылічэнні:

1. Ад верхняй кропкі дрэнажу (звычайна яна знаходзіцца на рагу пабудовы) памерыце даўжыню траншэй, выкапаных ўздоўж 2-х, збежных на рагу бакоў будынка. Да прыкладу, траншэі па 9 метраў.
2. Суммируете іх, і ў вас атрымліваецца агульная даўжыня траншэі - 18 м. Вымераюць адлегласць ад будынка да ніжняй кропкі зліву, якой з'яўляецца вадазборнымі калодзеж.
3. Да прыкладу, хай будзе 10 м. Суммируете два ліку: 18 + 10 = 28.
4. У вас атрымалася агульная адлегласць ад верхняй кропкі дрэнажу, да самай ніжняй пункту зліву, і яно складае 28 м.
5. Калі для разліку перападу паміж двума кропкамі бярэцца 1% ад адлегласці, то ён складае 0,28 м. Іншымі словамі, розніца ў размяшчэнні верхняй кропкі дрэнажу, і ніжняй пункту зліву будзе 28 см.

Зыходзячы з гэтых разлікаў, выконваеце ўхіл вашага дрэнажу.

Размяшчэнне калодзежаў

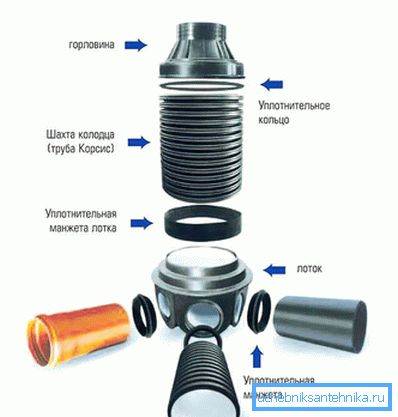

Для выканання тэхнічнага абслугоўвання дрэнажу, неабходна прадугледзець назіральныя калодзежы. Таму разлічваючы схему глыбіннага дрэнажу, вылічыў неабходную колькасць калодзежаў і іх месцазнаходжанне.

Дрэнажны калодзеж павінен знаходзіцца на павароце, але не далей 20 метраў ад павароту дрэнажу, а на роўным участку - праз кожныя 30-40 метраў. Вадазборнымі калодзеж размяшчайце ў самой ніжняй кропцы з улікам зручнага зліву вады ў яр або адпампоўкі дрэнажным помпай.

Выканаўшы правільна ўсе разлікі па будаўніцтве дрэнажнай сістэмы, вы можаце быць упэўнены ў яе якасці і даўгавечнасці.
