Мантаж каналізацыйных калодзежаў

Каналізацыйная сістэма складаецца не толькі з трубаправода, але і з калодзежаў. Прынцып іх мантажу практычна аднолькавы, але ўсе яны могуць выконваць розную функцыю. Для будаўніцтва калодзежа выкарыстоўваюць розныя матэрыялы: жалезабетонныя кольцы, цэгла, шлакоблок, металічныя і пластыкавыя ёмістасці, аўтамабільныя пакрышкі. Наогул, кожны гаспадар выкарыстоўвае той матэрыял, які ёсць пад рукой. Але каб сістэма добра працавала, трэба правільна выканаць мантаж каналізацыйных калодзежаў, выконваючы ўсе нормы будаўніцтва.

Разнавіднасць і правілы мантажу калодзежаў

Колькасць і разнавіднасць усталёўваных калодзежаў залежыць ад выгляду каналізацыі, яе працягласці, перападаў, паваротаў.

Савет! У каналізацыі, якая выкарыстоўваецца толькі пад сліў з ваннай і рукамыйніц, досыць усталяваць назіральнай і фільтруе калодзеж. Калі на трубаправодзе будзе перапад або паварот, то ў гэтым месцы усталёўваецца перепадный калодзеж або паваротны, адпаведна. Тады назіральнай калодзеж можна не ўсталёўваць, а сумясціць з адным з іх.

У сістэме каналізацыі, дзе сліў з унітаза і ваннай будзе выконвацца па адным трубаправодзе, першым усталёўваецца калодзеж-адстойнік. У ім цвёрды асадак будзе асядаць на дно, а вада праз пераліў будзе трапляць у фільтруе калодзеж. З фільтруе студні вычышчаная вада праз пераліў трапляе ў трэці калодзеж - дрэнажны. З трэцяга калодзежа чыстая вада будзе адводзіцца ў пэўнае месца або выкачвацца помпай. Ўстаноўка гэтых трох калодзежаў абавязковая, плюс да іх можа дадацца паваротны або назіральнай калодзеж.

Размяшчэнне калодзежаў

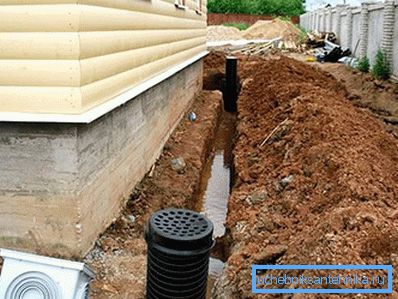

1. Назіральныя. Першы калодзеж усталёўваецца на выхадзе каналізацыі з будынка, не бліжэй 3 м ад падмурка, але не далей 12 м. У сістэме вялікай працягласці студні ўсталёўваюцца праз кожныя 15 м.

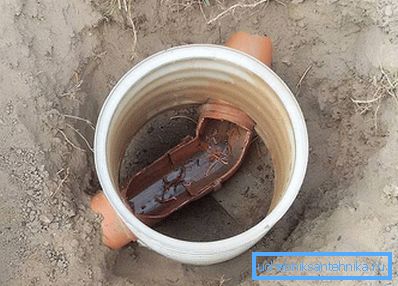

2. Паваротныя. Такія калодзежы падобныя са назіральныя, толькі іх ўстаноўка выконваецца ня на вызначанай адлегласці, а на ўсіх паваротах трубаправода. І калі назіральнай калодзеж аказваецца усталяваны побач з паваротным, то яго можна прыбраць.
3. Перепадные. Каналізацыя, якая праходзіць праз складаны рэльеф мясцовасці, у некаторых месцах можа мець перапады. У такой кропцы злучэння усталёўваецца перепадный калодзеж. У вельмі доўгіх трубаправодах хуткасць злітай вады павялічваецца і можа выклікаць прарыў сістэмы. Тут кропка перападу выканае выратавальную функцыю гашэння хуткасці патоку вады.

Усе разгледжаныя каналізацыйныя калодзежы адрозніваюцца прыладай дна. У дрэнажных студнях дно ня бетаніруецца, а засынаецца фільтруючым матэрыялам, праз які сыходзіць чыстая вада. Усе астатнія калодзежы маюць гарызантальнае бетонавую дно, толькі для адстойнікаў дно бетаніруецца ў выглядзе конусу, ці пад нахілам. Ўстаноўка корпуса калодзежаў практычна аднолькавая, хоць і існуюць некаторыя нюансы з-за адрозненні матэрыялаў.

мантаж адстойнікаў

Па канструкцыі адстойнікі падзяляюцца на вертыкальныя і гарызантальныя. Іх мантаж істотна адрозніваецца.

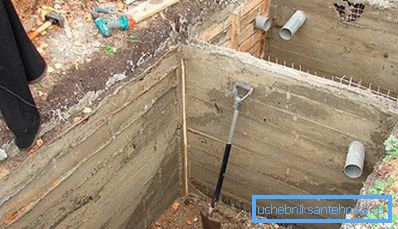

гарызантальная канструкцыя

Для пабудовы гарызантальнага адстойніка ў асноўным выкарыстоўваюць жалезабетон. Па форме калодзеж нагадвае прастакутнік з перагародкамі для камер (у асноўным іх дзве). Камеры збіраюць цвёрдыя назапашвання ў выглядзе асадку на дне. Верхні край устаноўленага адстойніка знаходзіцца ў грунце не болей чым на 60 см, а ўзровень вады ў камеры не павінен дасягаць паверхні 40 см. Ападкавых дно заліваюць бетонам пад нахілам.

вертыкальная канструкцыя

Мантаж слаба адстойніка выконваюць з жалезабетонных кольцаў, а дно бетаніруецца ў выглядзе конусу. Якія трапілі ў такую ​​канструкцыю бруд пакідаюць цвёрдыя часціцы на дне, а вадкасць, змяняючы кірунак руху, трапляе ў зліўную трубу. Па вышыні бартоў пераліўнага канала паплаўком рэгулюецца ўзровень вады.

Памер ападкавага дна будуюць з разліку 0,8 л асадку на 1 чалавека ў суткі. У ападкавай часткі павінен змясціцца асадак працэсу жыццядзейнасці ўсіх якія пражываюць людзей у памяшканні за двое сутак. У далейшым ён зліваецца праз 200 мм трубу, устаноўленую ўнізе адстойніка.

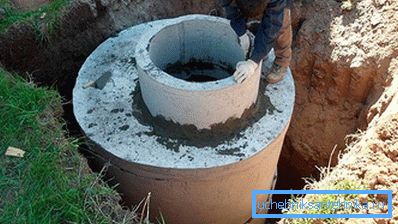

Савет! Мантаж жалезабетонных кольцаў або панэляў выконваецца ў выкапаны катлаван пры дапамозе аўтакрана. Усе стыкі герметызуюць цэментавым растворам, а сценкі пакрываюць пластом гідраізаляцыі. Зверху накрываюць бетоннай плітой з люкам.

Мантаж дрэнажнага калодзежа

Дренажные калодзежы ўсталёўваюцца аналагічным спосабам мантажу кольцаў. Іх можна замяніць цагляным мурам, шлакаблокаў. Адзінае адрозненне ў тым, што яго усталёўваюць не на бетонавую дно, а на якая фільтруе падушку. Яна складаецца з пласта пяску, сумесі пяску з жвірам і трэці пласт - буйны друз. Таўшчыня кожнага пласта ад 15 да 25 см.

Мантаж іншых калодзежаў

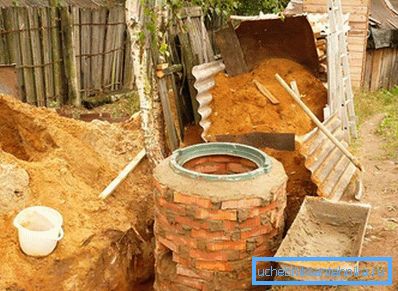

Назіральныя, перепадные і паваротныя студні ўсталёўваюцца як з бетонных кольцаў, так і з цэглы, шлакоблок, бочак і іншых падручных матэрыялаў. Гарызантальнае дно заліваецца бетонам таўшчынёй 15 см, а ўсе сцены пакрываюцца гідраізаляцыяй.

Азнаёміўшыся з артыкулам, вы даведаліся разнавіднасці калодзежаў, і дзе яны павінны ўсталёўвацца. А асноўная праца для мантажу ўсіх відаў калодзежаў практычна аднолькавая: выкопваеце катлаван, бетонируете дно або Насыпают фільтруе падушку, будуеце сцены, пакрываеце іх гідраізаляцыяй, накрываем плітой з люкам, зямля, што асыпалася. Большасць прац можна выканаць сваімі рукамі, а для мантажу бетонных кольцаў або панэляў прыйдзецца скарыстацца паслугамі аўтакрана. Для вялікага аб'ёму земляных работ, лепш выкарыстоўваць экскаватар.

відэа

Паглядзіце невялікі відэа справаздачу пра мантаж каналізацыйнага калодзежа:
