Навошта патрэбна кабельная каналізацыя і як яна

Для простага абывацеля такое паняцце як кабельная каналізацыя гучыць даволі дзіўна. На самай жа справе слова "каналізацыя» азначае толькі тунэлі, прызначаныя для пракладкі кабеляў. Далей мы падрабязней разгледзім, навошта выкарыстоўваюць такую ​​каналізацыю і як яна выконваецца.

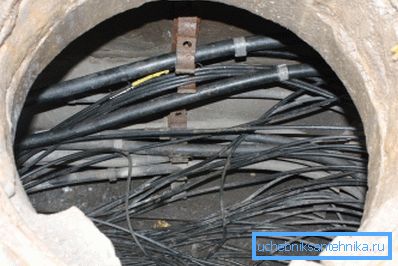

Каналізацыя з выкладзенымі ў ёй кабелямі

Што такое каналізацыя для кабеляў і навошта яна патрэбна

Як ня складана здагадацца з назвы, каналізацыя для кабеляў размяшчаецца пад зямлёй.

Гэта рашэнне дазваляе прыбраць з гарадскога ландшафту:

  • Тэлефонныя лініі;
  • Электрычныя правады;
  • Оптавалакновыя кабеля і пр.

Сярод вартасцяў пракладкі камунікацый ў спецыяльнай каналізацыі, можна вылучыць наступныя моманты:

  1. Каналізацыя абараняе драты ад:
  • ўздзеяння вільгаці;
  • перападаў тэмператур;
  • электрамагнітных уздзеянняў;
  • моцных парываў ветру, удараў маланкі і іншых прыродных з'яў.
  1. Забяспечвае доступ да камунікацый у любы час, што можа спатрэбіцца для праверкі, рамонту або замены сеткі.
  2. Дазваляе выконваць мантаж новых ліній, не парушаючы цэласнасць дарожнага пакрыцця.
  3. Дазваляе пракладваць разгалінаваную сетку сувязі незалежна ад размяшчэння наземных збудаванняў і змяненняў рэльефу.
  4. Маецца магчымасць пракладваць провада не толькі гарызантальна, але і вертыкальна, да прыкладу, у шматпавярховых дамах. А пры неабходнасці можна пракласці сетку нават пад вадой.

Вядома, каналізацыя для кабеляў складаецца не толькі з тунэляў, але і шэрагу іншых элементаў, такіх як назіральныя і кутнія студні, калектары, і пр. Гэтыя элементы прызначаны не толькі для выканання рэвізіі і рамонтаў, але і адводу з сістэмы выпадкова патрапіла вады.

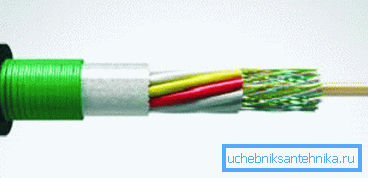

Валаконны аптычны кабель для пракладкі ў каналізацыю

прылада каналізацыі

падрыхтоўчыя працы

Прылада каналізацыі пачынаецца з выканання разлікаў і праекта. Самае галоўнае пры гэтым - разбіць трасу такім чынам, каб аб'ём работ атрымаўся мінімальным. Дзякуючы такому падыходу знізіцца цана праекта, а таксама паскорыцца працэс пракладкі камунікацый (см.также артыкул Тэлефонная каналізацыя: асаблівасці пабудовы і эксплуатацыі).

Траса, па магчымасці, павінна быць максімальна прамалінейнай, аднак, трэба абыходзіць разнастайныя падземныя збудаванні, ўчасткі з блізка размешчанымі грунтавымі водамі і вапнавымі глебамі. Таму займацца праектаваннем павінны выключна спецыялісты.

Таксама на этапе праектавання вырашаецца, з якіх матэрыялаў будуць выкананы тунэлі.

Яны могуць быць:

  • бетоннымі;
  • Асбестобетонными;
  • пластыкавымі;
  • поліэтыленавымі;
  • Керамічнымі.

Звярніце ўвагу! Пракладка сетак сувязі ў кабельнай каналізацыі ажыццяўляецца ў трубах з азбестацэменту або бетону. Іх дыяметр звычайна складае 100 мм.

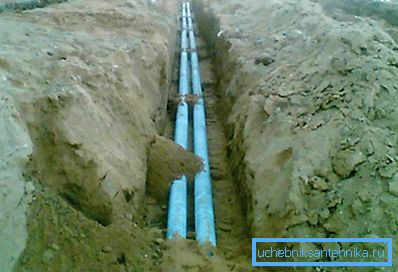

На фота - азбестацементавых каналізацыя

Прокладываться могуць не толькі адзінкавыя трубы, але і збалансаваныя ў пакеты.

Так як якасць перадачы часцяком залежыць ад электрычнай аднастайнасці сеткі, на этапе праектавання выконваюць групаванне прокладываемых правадоў па:

  • Канструктыўных асаблівасцях;
  • Значэнні рабочай ёмістасці;
  • Памерах даўжынь;
  • Хвалеваму супраціву і іншым некаторых параметрах.

Кабельная каналізацыя сувязі па БНіП праз кожныя 15-20 кіламетраў трасы абавязкова павінна быць абсталявана кабельнымі пляцоўкамі, асноўнае патрабаванне да якіх - роўная і сухая паверхню, нават у перыяды раставання снегу, разліву рэк і выпадзення восеньскіх дажджоў.

Акрамя таго, як ужо гаварылася вышэй, у месцах скрыжавання сетак ўсталёўваюцца люкі, якія забяспечваюць доступ да каналізацыі. Варта адзначыць, што студні бываюць спецыяльныя і тыпавыя. Яны могуць быць выкананы з самых розных будаўнічых матэрыялаў, да прыкладу, цэглы або жалезабетону.

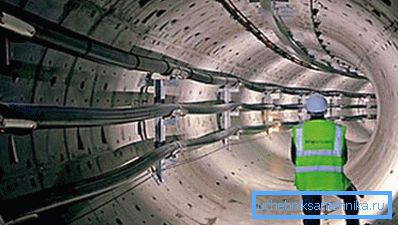

тэлефонная каналізацыя

Адлегласць паміж студнямі не павінна перавышаць 150 метраў. У выпадку павароту трасы больш чым на 15 градусаў, на рагу павароту абавязкова усталёўваюць кутні калодзеж.

Звярніце ўвагу! Сетка павінна размяшчацца ніжэй узроўня прамярзання глебы. Калі выканаць дадзенае ўмова па якіх-небудзь прычынах немагчыма, у каналізацыі пракладваецца грэе кабель.

Гэта самарэгулявальная стужка, якая размяшчаецца звонку трубы і падключаецца да электрычнасці. Інструкцыя па падлучэнні абаграваючы кабеляў гранічна простая.

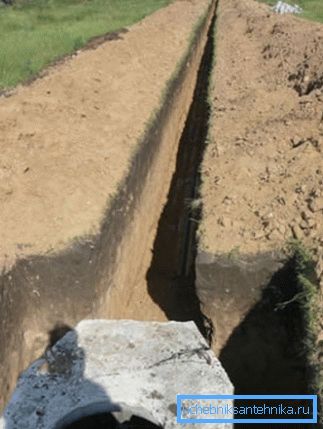

Траншэя для кабельнай каналізацыі

Асаблівасці будаўніцтва

Будаўніцтва кабельнай каналізацыі сувязі і электрасеткі выконваецца шляхам капання траншэі.

Пры гэтым улічваюцца два асноўных паказчыка:

  • Шырыня траншэі;
  • Даўжыня.

Калі траса праходзіць пад дарогамі, выкопваецца тунэль і адразу ж ўмацоўваецца. Для паскарэння працэсу будаўніцтва, працы вяду паралельна. Да прыкладу, спецтэхніка займаецца выкопванне траншэі, а будаўнічыя брыгады тут жа сваімі рукамі ўзводзяць тунэль.

Звярніце ўвагу! Працы па пракладцы кабеляў можна выканаць пры тэмпературы навакольнага асяроддзя не ніжэй за -20 градусаў па Цэльсіі. Калі кладка кабеляў ажыццяўляецца ў поліэтыленавыя трубы, то забараняецца выконваць працы пры тэмпературы ніжэй -10 градусаў.

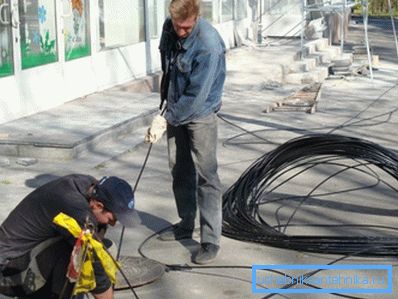

Пракладка кабеля ўручную

Што тычыцца самой пракладкі, то да яе маюцца некаторыя патрабаванні, якія залежаць ад масы кабеля:

Маса кабеля, кг / км сродак тяжения Выгляд цягнучае элемента
да 1500 Праца ажыццяўляецца ўручную Сталёвы канат або сталёвая дрот перасекам 3 мм
да 6000 Ручная лябёдка альбо кабельная машына Сталёвы канат диаметром8,0-0 мм
Ад 6000 і больш кабельная машына Канат з сталёвага дроту дыяметрам 11-12 мм

Вось, мабыць, і ўсе асноўныя асаблівасці пракладкі кабельнай каналізацыі.

выснову

Кабельная каналізацыя - гэта выдатны спосаб абараніць камунікацыі сувязі і перадачы электраэнергіі ад неспрыяльных умоў навакольнага асяроддзя. Акрамя таго, яны спрашчаюць працэс пракладкі сетак у гарадскіх умовах, але, у той жа час да iх уладкаванню маецца шэраг патрабаванняў (чытайце таксама артыкул Падлучэнне пральнай машыны да каналізацыі і вадаправода: 5 нескладаных і самастойных крокаў).

Таму займацца дадзенай працай павінны кваліфікаваныя спецыялісты, якія валодаюць неабходнай тэхнікай. З відэа ў гэтым артыкуле можна атрымаць дадатковую інфармацыю па гэтай тэме.
