Пластовых дрэнаж

19-03-2018
Вонкавая каналізацыя

Для збору вады і яе адводу выкарыстоўваецца ў тым ліку і пластовых дрэнаж. Як правіла, яго мантуюць на вялікіх плошчах эксплуатуемых дахаў, прысценная слаба дрэнажу або дрэнажу пад будынкам. У гэтым артыкуле мы прапануем разгледзець, што ўяўляе сабой пластовых дрэнаж, а таксама вывучыць схему яго вырабу.

Пластовых дрэнаж. Што гэта?

Пластовых дрэнаж уяўляе сабой паветраны зазор, які вырабляецца рознымі метадамі. Напрыклад, адзін з найбольш распаўсюджаных варыянтаў - гэта прылада жвіровага пласта. У гэтым выпадку непасрэдна пад эксплуатаванае пакрыццё змяшчаецца пласт жвіру да 50 см. Гэты пласт і з'яўляецца тым самым паветраным зазорам. Другім пластом укладваецца фільтруе тканіна (геотекстиль). Пасля насыпается пласт пяску і ўкладваецца аздобны матэрыял, напрыклад, плітка.

Савет! Адно з галоўных пераваг дадзенага віду дрэнажу заключаецца ў даступнасці будаўнічага матэрыялу.

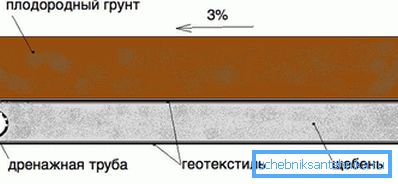

Пластовых дрэнаж з шчэбеневых напаўняльнікам

Але пластовых дрэнаж мае і недахопы, пра якія варта задумацца. Нагрузка на дах таго ці іншага збудаванні можа быць занадта вялікая. Калі пластовых дрэнаж ўкладваецца на грунт, то аб'ём работ, якія варта здзейсніць, укладваючы і выраўноўваючы кожны пласт, проста велізарны. Па гэтай прычыне выбіраць дадзеную тэхналогію варта толькі старанна ўсё прадумаўшы.

прылада

Дрэнаж маналітнага падмурка

Пластовых дрэнаж можна спалучаць з трубчастым, прысценная дренажом або колцавых. Для сумяшчэння выкарыстоўваюцца адмысловыя трубы, якія пракладаюцца праз падмурак будынка.

Савет! У ходзе будаўніцтва важна абараніць пластовых дрэнаж ад засмечвання. Выкарыстоўваць для гэтай мэты можна, напрыклад, пергамін.

Калі чакаецца вялікі прыток вады, то для таго ці іншага збудаванні можна арганізаваць два пласта пластовых дрэнажу. Пры гэтым ніжні пласт робіцца з пяску, а наступны - з жвіру і друзу. І наадварот, калі прыток вады невялікі, то дастаткова аднаго пласта. Калі такі дрэнаж будуецца пад будынкам, то яго таўшчыня павінна быць не менш за 300 мм, пад каналам - не менш за 150 мм. У асобных выпадках вырабляецца спецыяльны разлік, які сапраўды паказвае на патрабаваную таўшчыню дрены.

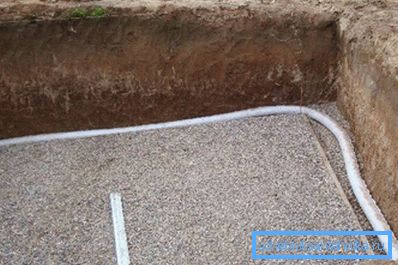

Пластовых дрэнаж пад падмурак

Такім чынам, калі пластовых дрэнаж абсталюецца пад будынкам, то ён у абавязковым парадку павінен выходзіць за яго межы. У канчатковым рахунку ён злучаецца з прысценная дрэнажам. Калі пляц вялікая, то пракладваюцца дадатковыя дрены з труб непасрэдна ў падлозе памяшкання. Перад яго добраўпарадкаваннем важна падумаць пра пагрозу яго затаплення падземнымі водамі. Па перыметры можна зрабіць лінейны дрэнаж, асабліва калі глеба суглінкавых або гліністая.

Калі пластовых дрэнаж вырабляецца ў пяшчаным грунце, у грунце слоістага будынкі, гліністым або суглінкавыя з каэфіцыентам фільтрацыі 5 м / сут., То з двух бакоў канала адсыпаецца нахільная або вертыкальная прызма з пяску з неабходным каэфіцыентам фільтрацыі. Пясчаная прызма неабходная для прыёму якая працякае вады з бакоў.

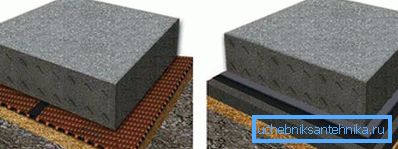

Гарызантальны па бетоне

Што тычыцца падвальных памяшкання або приямков, то дрэнаж ўладкоўваецца зыходзячы з мясцовых гідрагеалагічных умоў, а таксама асаблівасцяў канструкцыі будынка. У сувязі з гэтым могуць выкарыстоўвацца наступныя канструктыўныя варыяцыі:

  • Заглыбленне пластовых дрэнажу ніжэй за ўзровень приямка і памяшканні. У дадзеным выпадку варта прадухіліць вынас грунту з-пад будынка.
  • Калі грунт пяшчаны, то дапускаецца агульнае паніжэнне дрены.
  • Падзел дрены на некалькі асобных частак, кожны з якіх будзе мець свае выпускі.
  • Ўладкаванне лакальнага дрены.

Гэта, мабыць, ключавыя моманты, якія неабходна ўлічваць пры ўладкаванні пластовых дрэнажу. Магчыма, у асобных выпадках спатрэбіцца дапамога кваліфікаванага спецыяліста, які вырабіць усе папярэднія разлікі, пасля чаго можна будзе самастойна ажыццявіць выраб пластовых дрэнажу. Калі ў вас ужо ёсць вопыт будаўніцтва пластовых дрэнажу, дзяліцеся ім у каментарах да гэтага артыкула.

схемы

Прылада пластовых дрэнажу ў водонасыщенных грунтах
Схемы спадарожных дрэнажаў
Схемы пластовых дрэнажаў

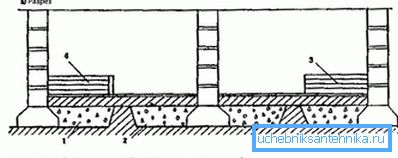

Вентыляцыйны дрэнаж у разрэзе

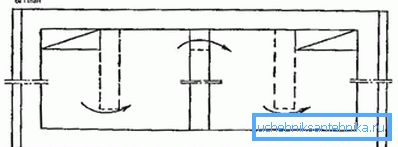

План вентыляцыйнага дрэнажу
