Прылада напорнай каналізацыі

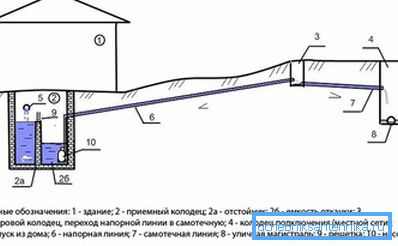

Напорная каналізацыя ўяўляе сабой сетку, звёнамі якой з'яўляюцца прыёмны калодзеж, помпавая станцыя і трубаправод, які транспартуе сцёкі прымусова. Пракладка каналізацыі сканчаецца падключэннем да дзеючай сеткі. Каб вырабіць прылада напорнай каналізацыі, неабходныя пэўныя веды і навыкі.

характарыстыкі

Каналізацыя бывае самацёчная і напорная. Кожная сістэма ўладкоўваецца зыходзячы з знешніх умоў. Калі знешнія фактары не дазваляюць збудаваць самацёчнага каналізацыю, то будуецца напорная, якая мае свае перавагі:

• Доўгі тэрмін эксплуатацыі. Калі браць пад увагу чыгунныя, ПЭ або ПВХ трубы, якія часта ўжываюцца для напорнай каналізацыі, то яны ў апошні час выпускаюцца досыць высокай якасці.
• Верагоднасць засоров ў трубаправодах зводзіцца да мінімуму. Сучасныя помпы абсталяваны рэжучымі беражкамі, якія здрабняюць тканкавыя і іншыя цвёрдыя фракцыі, якія знаходзяцца ў бытавых сцёкавых водах.
• Параўнальная эканомнасць. Гэта тычыцца сістэмы напорнай каналізацыі, якая мае вялікую працягласць і малы дыяметр.
• Простыя правілы эксплуатацыі.
• Параўнальна просты і хуткі мантаж. Каб усталяваць гатовую КПС ня трэба вырабляць вялікіх земляных работ. Гэта ж тычыцца і пракладкі напорных трубаправодаў, якія праходзяць практычна паралельна рэльефе зямлі.
• Кампактнасць КПС. Помпавая станцыя для напорнай каналізацыі не займае шмат месца, таму яе можна ўсталяваць нават у падвале дома.

Напорная каналізацыя ўладкоўваецца ў наступных выпадках:

• труба выпуску ўнутранай каналізацыі ў прыватным доме размешчана ніжэй кропкі падлучэння, напрыклад, існуючай каналізацыйнай сеткі;
• мясцовасць па лініі пракладкі напорнай каналізацыі мае значныя перапады;
• ўжываецца закрыты спосаб пракладкі трубаправода праз дарогу;
• тып грунта або іншыя прычыны выключаюць магчымасць прылады глыбокай траншэі;
• напорнай трубаправод невялікага дыяметра.

праектныя работы

Праектаванне напорнай каналізацыі можа зрабіць любая адпаведная арганізацыя, якая спецыялізуецца на будаўніцтве. Калі валодаць неабходнымі ведамі, гэтую працу можна выканаць самастойна.

Праектаванне напорнай каналізацыі пачынаецца з вывучэння дадзеных геалагічнай і геадэзічнай выведкі. Зыходзячы з іх, выбіраецца калодзеж на сеткі дзеючай каналізацыі і да яго крэсліцца траса пракладкі трубаправода. Падчас праектавання будзе вызначана глыбіня залажэння трубаправода і яго дыяметр, прастаўленыя збудаванні і арматура на трасе, абраны помпа, яго тып і магутнасць. Каб выбраць помпа, трэба зрабіць гідраўлічны разлік і скласці графік сумеснай працы напорнага трубаправода і агрэгата. Пры выбары помпы трэба ўлічваць геаметрычную вышыню ўздыму і страты напору па даўжыні трубаправода напорнай каналізацыі. Пры пракладцы труб трэба ўлічваць рэльеф мясцовасці і імкнуцца залішне не паглыбляць трубаправод. Для гэтага па даўжыні трасы трэба мяняць ўхілы. Прыёмны калодзеж павінен знаходзіцца найбольш нізка ў сістэме. Калі існуе магчымасць, на трасе пажадана ўсталяваць калодзеж з абсталяваннем, у якім напорная каналізацыя пяройдзе ў самацёчнага. Калі дазваляе рэльеф, самацёчнага трубаправод павінен быць як мага даўжэй, а напорнай - карацей.

Савет! Часта некалькі гаспадароў суседніх будынкаў каб зэканоміць на будаўніцтве каналізацыі ладзяць агульны прыёмны калодзеж, да якога падлучаюць свае ўнутраныя сістэмы і ад якога пракладваюць адну напорную галіна.

асаблівасці

Помпавая станцыя з'яўляецца асноўнай складнікам напорнай каналізацыі. У канструкцыю КПС ўваходзіць ротар, які мае рэжучыя беражкі. Дзякуючы ім, цвёрдыя фракцыі здрабняюцца і не перашкаджаюць сцёку свабодна праходзіць праз трубаправод, дыяметр якога можа быць да 110 мм. Усе дэталі помпы выраблены з высокатрывалага металу, таму агрэгат адрозніваецца досыць вялікім тэрмінам эксплуатацыі. Замест чыгунных труб, якія яшчэ нядаўна ўжываліся пры мантажы напорнай каналізацыі, усё часцей выкарыстоўваюцца поліэтыленавыя або поливинилхлоридные. Пры дыяметры труб да 90 мм, такія вырабы пастаўляюцца ў бухтах, што зручна для мантажу.

Помпавыя станцыі можна падзяліць на 2 тыпу:

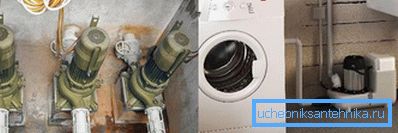

• Унутрыдамавых. Такія КПС адводзяць сцёкі ад аднаго дома. У іх камплект ўваходзяць насос з здрабняльнікам і пластыкавы корпус. Як правіла, такі будынак усталёўваецца ў падвальным памяшканні.
• Вонкавыя. Яны прызначаныя для перапампоўкі сцёкаў ад некалькіх дамоў. Яны пампуюць ваду з ёмістасці, у якую бруд трапляюць самацёкам з розных будынкаў. Дастаўляюцца сцёкі на ачышчальныя збудаванні або ў дзейсную каналізацыю.

Калі патрэбна ўрэзка ў напорную каналізацыю неабходна сабраць патрэбную колькасць дазволаў і даведак, скласці дамову на прыём сцёкаў і выклікаць адмысловую будаўнічую брыгаду.

падбор помпы

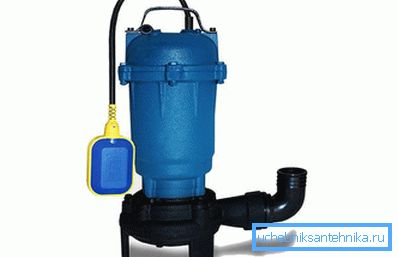

Тып помпы выбіраецца ў залежнасці ад складу сцёкавых вод. Для сцёкаў гаспадарчага паходжання ад душа, мыйкі і ракавіны можа падысці звычайны помпа. Але так як у ход ідуць таксама фекальныя бруд з унітаза, у які да таго ж могуць патрапіць цвёрдыя фрагменты, то помпа трэба выбіраць з здрабняльнікам. Яго прысутнасць дазваляе паменшыць дыяметр напорнага трубаправода да 40 мм.

Бо ад ваннаў, купель і басейнаў адводзяцца вялікія аб'ёмы вадкасці, то помпы для іх павінны мець высокую прадукцыйнасць. Акрамя таго, павінна быць забяспечана бесперабойная іх праца на працягу доўгага часу. Яшчэ адзін фактар, які павінен быць улічаны пры выбары тыпу помпы, ён павінен быць разлічаны на тэмпературу вады да 70? C, якая зыходзіць ад сцёкаў посудамыйнай і пральнай машын.

Пры ўсталёўцы помпы існуюць пэўныя правілы:

• ў месцы ўстаноўкі помпы заўсёды павінна быць тэмпература са знакам плюс;
• пляцоўка для мантажу КПС павінна быць вычышчанай і мець доступ для падыходу;
• на дне збудаванні варта ўсталяваць апорная калена са спецыяльным фланцам;
• на калена абапіраецца напорнай трубаправод;
• труба ў верхняй частцы калодзежа мацуецца кранштэйнам, які зафіксаваны да сценкі збудаванні;
• трубаправод павінен быць змантаваны па ўсіх правілах - без перакосаў і высілкаў. Дыяметр напорнага трубаправода павінен быць менш чым всасывать;
• каб выключыць зваротны ток, на напорным трубаправодзе прадугледжваюцца зваротны клапан і засаўка;
• для апускання і пад'ёму помпы прымяняюцца зафіксаваная на агрэгаце ланцуг і накіроўвалая канструкцыя;
• пры дасягненні помпай ніжняга калена аўтаматычна адбываецца герметычнае злучэнне.

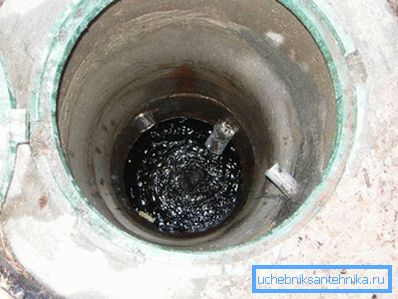

Прылада зборнага калодзежа

Калі адбываецца прылада напорнай каналізацыі, важным звяном у будаўніцтве з'яўляецца зборны калодзеж. Яго трэба ўсталяваць недалёка ад дома для прыёму сцёкавых вод. Дне і сценам калодзежа неабходна забяспечыць надзейную гідраізаляцыю. У адваротным выпадку існуе вялікая верагоднасць таго, што бруд просочатся ў грунт. Аздабленне паверхняў звычайна вырабляюць бетонам, Бутам або абпаленым цэглай. Таўшчыня ў выніку павінна дасягнуць каля 25 см. Вонкавую бок сценак можна заізаляваць пластом бітуму, з унутранага боку калодзеж тынкуецца, то ёсць заціраюцца швы. Часта ў будаўніцтве ўжываюцца бетонныя кольцы, якія ўкладваюцца на адмысловую пліту.

Каб помпа даўжэй эксплуатаваўся, калодзеж пажадана ладзіць з двух секцый. Першая секцыя будзе збіраць сцёкі. У другой трэба ўсталяваць помпа, які будзе працаваць пасля пераліву вады з першага аддзялення і дасягненні пэўнага ўзроўню. Цвёрдыя фракцыі пры гэтым будуць заставацца ў першай секцыі.

Савет! Калі калодзеж аднасекцыйны, то устанаўліваецца погружной каналізацыйны помпа з здрабняльнікам.
