Сістэма каналізацыі: класіфікацыя, тэхнічныя рашэнні, якія

Калі паўстала першая сістэма каналізацыі? Па якіх прыкметах класіфікуюцца гэтыя сістэмы? З чаго яны складаюцца? У артыкуле нам трэба будзе знайсці адказы на гэтыя і некаторыя іншыя пытанні.

гісторыя

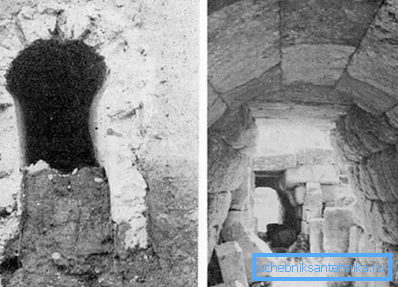

Пачнем з кароткага гістарычнага агляду.

Найстарэйшая з вядомых сістэм для выдалення сцёкаў за межы горада знойдзеная пры раскопках індыйскага горада Мохенджо-Даро, пабудаванага больш за 4600 гадоў таму.

Другі па ўзросце і вядомасці праект - Вялікая клоаку ў Старажытным Рыме, пабудаваная на рубяжы 7 і 6 стагоддзяў да нашай эры. Ўражваюць маштабы збудаванні: канал, які выконваў ролю калектара, мае пры трохметровай шырыні вышыню больш за чатыры метры.

Дзіўна, што, пабудаваная больш за тры тысячагоддзяў таму сцёкавая сістэма не проста захавалася да нашага часу. Яна выкарыстоўваецца для адводу дажджавых вод па гэты дзень.

Прыкладна тым жа часам датуецца будаўніцтва каналізацыі ў велізарным па тых часах 200-тысячнай кітайскім горадзе Линьцзы.

А што асвечаная Еўропа? Нажаль, пахваліцца няма чым: аж да 18 стагоддзя бруд проста выліваліся на вуліцу ці, у лепшым выпадку, у негерметичные ямы, заражаючы грунтавыя вады. Вынікам былі цалкам заканамерныя эпідэміі, у некаторыя гады выкошвалі да траціны насельніцтва.

класіфікацыя

Якія віды сістэм каналізацыі можна вылучыць у наш час?

Класіфікацыя магчымая па некалькіх прыкметах.

Размяшчэнне, функцыянальнасць

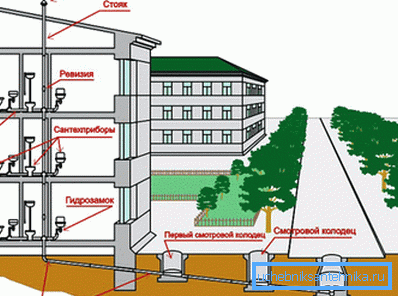

• Унутраная каналізацыя збірае бытавыя і вытворчыя сцёкі ўнутры жылога будынка, збудавання прамысловага прызначэння, склада і г.д. і транспартуе іх за яго межы.
• Вонкавая транспартуе сцёкавыя вады ад будынкаў да ачышчальных збудаванняў.
• Нарэшце, самі ачышчальныя збудаванні ператвараюць забруджаныя сцёкі ў бясшкодныя цвёрдыя адходы, глей (нярэдка які выкарыстоўваецца ў якасці ўгнаенні) і вычышчаную ваду, якая можа быць скінута ў любы вадаём або проста на рэльеф.

тып сцёкаў

Склад сцёкаў і іх паходжанне таксама могуць адрознівацца.

Якія варыянты магчымыя?

• Бытавыя (фекальна-гаспадарчыя). Гэта, уласна, тое, што зліваецца ў унітазы, ванны і кухонныя мыйкі жылых дамоў.
• Прамысловыя - вадкія адходы прадпрыемстваў.

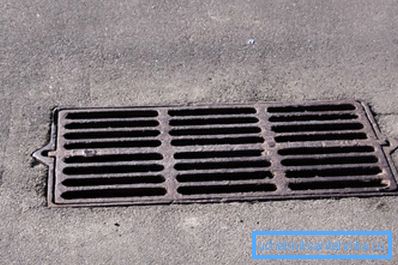

• Нарэшце, змесціва ліўневай каналізацыі - гэта дажджавая і адталая вада.

Звярніце ўвагу: у большасці выпадкаў ліўневыя сцёкі не патрабуюць ачысткі і скідаюцца ў любы мясцовы вадаём. Выключэнне - сцёкавыя вады, якія паступаюць у ліўневую сістэму з тэрыторыі прадпрыемстваў, аўтобусных станцый, аўтазаправак і іншых моцназабруджаных плошчаў.

аўтаномнасць

Гаспадарча-бытавыя і, радзей, прамысловыя сцёкавыя сістэмы могуць дзяліцца яшчэ па адным прыкмеце:

• Цэнтралізаваныя аб'ядноўваюць сцёкі вялікай колькасці абанентаў;
• Аўтаномныя каналізацыйныя сістэмы арыентаваны на аднаго карыстача. Яны вымушана павінны забяспечваць не толькі транспарціроўку, але і ўтылізацыю прадуктаў гаспадарчай дзейнасці.

Дзіўна, што, найбольш эфектыўныя аўтаномныя сістэмы каналізацыі, якія ўключаюць станцыі глыбокай біялагічнай ачысткі, дазваляюць выдаліць да 98% забруджванняў, што дазваляе скідаць вычышчаныя вады на паверхню грунта або выкарыстаць іх для паліву.

Напор і самацёк

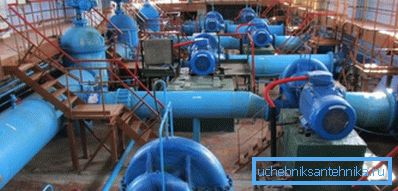

У асноўнай масе сістэмы каналізацыі гарадоў - самацёчнага: яны пракладваюцца з пастаянным ухілам у бок ачышчальных збудаванняў. Нажаль, не ўсюды рэльеф дазваляе забяспечыць неабходны ўхіл: на пагорыстай мясцовасці транспарціроўка сцёкаў поўнасцю або часткова забяспечваецца фекальнымі помпамі.

Адпаведная схема завецца напорнай.

Узаемадзеянне ліўневай і бытавой сістэм

Горад ці пасёлак - тэрыторыя, на якой трэба вырашаць праблему адводу як бытавых, так і ліўневых сцёкаў. Схема адводу можа быць рэалізавана трыма спосабамі.

Элементы і матэрыялы

Давайце пазнаёмімся з асноўнымі элементамі каналізацыі і ужывальнымі для іх стварэння матэрыяламі.

Грабёнка

Ўнутрыкватэрных каналізацыя. Назва атрымала за форму, характэрную для кампактных кватэр з сумежным размяшчэннем санвузла і кухні: тры адводу (на рукамыйніца, ванну і мыйку) фармуюць нешта, аддалена нагадвае грэбень.

Ужывальныя матэрыялы:

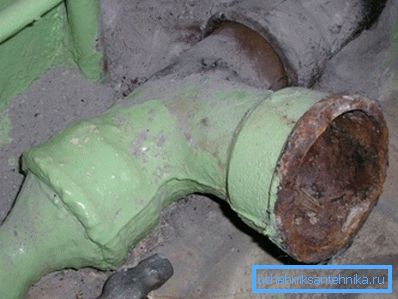

1. Да 70-80 гадоў мінулага стагоддзя - чыгун. Для герметызацыі раструбных злучэнняў выкарыстоўвалася каболка (пакулле з алейнай або смаляны насычэннем) і, радзей, расплаў серы.

Увага: дэмантаж залітых шэрай стыкаў патрабуе іх прагрэву паяльной лямпай або фенам. Выконваючы гэтую працу сваімі рукамі, не забудзьцеся пра абарону органаў дыхання: выпарэння настолькі едки, што могуць выклікаць спазм дыхальных шляхоў.

1. Наступныя 20 гадоў масава выкарыстоўваліся маналітныя пластыкавыя грабянцы. Яны злучаліся з чыгуннымі траякамі з герметызацыяй ўсё той жа каболкой.
2. Нарэшце, цяпер масава прымяняюцца зборныя поливинилхлоридные і поліпрапіленавыя канструкцыі з гумовымі ўшчыльняльнікамі.

стояк

Вертыкальная труба, якая аб'ядноўвае грабянцы некалькіх кватэр. Адкрываецца на дах, тым самым забяспечваючы вентыляцыю.

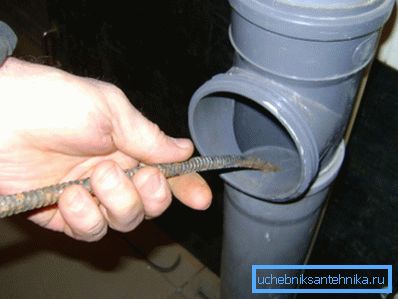

Па дзеючых БНіП ў абавязковым парадку забяспечваецца некалькімі рэвізіямі (адтулінамі для прачысткі):

• На першым паверсе і / або ў склепе;
• На верхнім паверсе будынка;
• Пры паверхавасці больш 5 - праз кожныя тры паверхі.

Бываюць зборнымі, з раструбных пластыкавых каналізацыйных труб, і, радзей, чыгуннымі.

Карысна: сучасныя чыгунныя трубы ўсё часцей камплектуюцца тымі ж гумовымі ўшчыльняльнікамі, што і пластыкавыя. Гэта некалькі спрашчае мантаж, але папулярнасці чыгуну ня дадае: салідная маса і ўтрая - у чатыры разы больш высокі кошт робяць яго сумніўным набыццём.

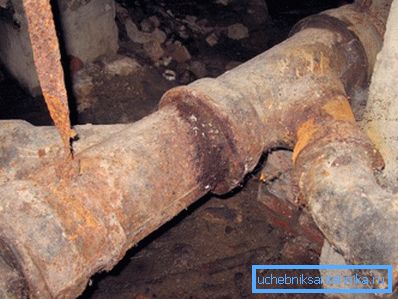

Лежневка

Гарызантальная галінка, якая аб'ядноўвае некалькі стояков і якая сканчаецца выпускам на калодзеж. Забяспечваецца рэвізіямі або прачысткі на выгібах; пракладваецца з пастаянным ухілам, які вызначаецца дыяметрам трубы:

Матэрыялы - тыя ж, што ў выпадку стояков. Нюанс: пры правешваннем пластыкавых труб максімальны крок паміж падвешваннямі не павінен перавышаць 10 дыяметраў. Інструкцыя звязана з тым, што пры вялікіх пралётах пластык здольны правісаць пад уласным цяжарам, ствараючы контруклоны.

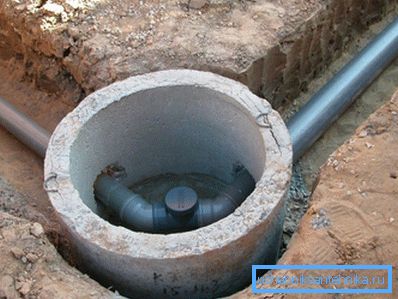

калодзеж

Студнямі забяспечваецца ўся вонкавая каналізацыя. Мэта - перыядычная рэвізія і прачыстка засоров.

Назіральныя студні мантуюцца:

1. На прамых участках каналізацыі з крокам, прама прапарцыйным дыяметры трубы.
2. На ўсіх паваротах.
3. На злучэннях двух і больш галінак.

Акрамя таго, студня можа кампенсаваць залішняя ўхіл рэльефу.

Традыцыйны матэрыял для сцен калодзежа - цагліна; у наш час пры будаўніцтве калодзежаў масава прымяняюцца жалезабетонныя кольцы. Набіраюць папулярнасць і цалкам герметычныя поліэтыленавыя і поліпрапіленавыя канструкцыі.

калектар

Спрошчана кажучы, гэта вялікая труба, якая аб'ядноўвае вулічныя і дваровыя сеткі на шляху да ачышчальных збудаванняў. Дыяметр - ад 600 да 2400 і больш міліметраў. Матэрыялы - цагліна, жалезабетонныя кольцы, маналітны жалезабетон, поліэтыленавыя трубы.

Правілы карыстання

Правілы карыстання сістэмамі каналізацыі бытавога прызначэння, увогуле-то, даволі відавочныя:

• Нельга выкарыстоўваць іх для ўтылізацыі нерастваральных і цвёрдых адходаў;

• Забаронена зліваць у сцёкавую сістэму таксічныя, лятучыя і самазапальваючыя рэчывы;
• Не рэкамендуецца скідаць вялікія аб'ёмы гарачай вады з тэмпературай 80С і вышэй (у прыватнасці, пры прамыванні сістэм ацяплення). Лакальны перагрэў можа прывесці да парушэння герметычнасці злучэнняў і дэфармацыі пластыкавых труб.

заключэнне

Спадзяемся, што прапанаваныя ўвазе чытача матэрыялы апынуцца карыснымі.

Дадатковую інфармацыю аб тым, як уладкованая сістэма каналізацыі, можна знайсці ў відэа ў гэтым артыкуле.

Поспехаў!
