Спосабы мантажу водаправодных калодзежаў

Вадаправодныя калодзежы па БНіП - гэта падземныя збудаванні, прызначэнне якіх - ўстаноўка ў іх вадаправоднага абсталявання. Гэта могуць быць засаўкі, замкі, прыборы ўліку, адсякаюць вентыля і г.д. Дадзеныя канструкцыі могуць мець прастакутную альбо круглявую форму.

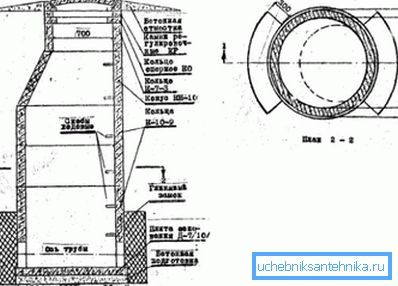

На фота схема збудаванні з патрэбнымі памерамі.

агульныя палажэнні

Дадзеныя збудаванні патрэбныя для ўстаноўкі ў іх рознага абсталявання.

Патрабаванні да прылады вонкавых частак інжынерных камунікацый ўтрымліваюцца ў БНіП №2.04.0 / 84.

Увогуле, деталировка вадаправоднага калодзежа выглядае так.

  1. Вышыня яго ад узроўню дрэнажу да вечка павінна складаць не менш 150 см.
  2. Для сетак, якія маюць перасек да 400 мм, мінімальны прамежак ад сценкі збудаванні да трубы павінен складаць 30 см. Для перасекаў 500/600 мм - гэта 50 см, а пры дыяметры сістэмы больш 600 мм - 70 см.
  3. Трубныя фланцы, перасекам да 40 см трэба размяшчаць, мінімальна, у 0.3 м ад сценак. Калі дыяметр больш за 40 см, прамежак павялічваецца да 0.5 м.

Звярніце ўвагу! Дадзеная інструкцыя павышае зручнасць мантажу. Калі памер фланца вялікі, то для мацавання прымяняюцца тоўстыя балты, іх нярэдка прыходзіцца зацягваць пры дапамозе доўгага рычага.

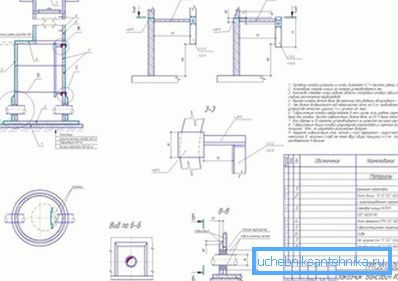

Праектны чарцёж жалезабетоннага студні.
  1. Прамежак ад канца раструба, звернутага да сценкі, для яго перасеку да 30 см павінен складаць ад 40 см, для дыяметра больш гэтага значэння -0.5 м.
  2. Верх высоўных штоков заглушак павінны аддзяляць ад усіх паверхняў 30 см. Штурвал з нерухомым тыпам штока патрабуе 50 см вольнай прасторы.

Ад нізу труб да ўзроўню падсыпкі павінны быць:

  • пры іх перасеку да 40 см - 25 сантыметраў;
  • пры дыяметры 50 / 60- 30;
  • пры перасеку больш 60- 35.

Звярніце ўвагу! Для пранікнення ў калодзеж, сценку яго пажадана абсталяваць сваімі рукамі сталёвымі альбо чыгуннымі клямарамі. Калі зрабіць гэтага не ўдалося, можна выкарыстоўваць драбінкі альбо прыстаўной лесвіцы.

Вечка люка на вадаправодныя і каналізацыйныя калодзежы не абавязкова павінны быць уцепленымі. Прымяняюцца цеплаізаляваныя элементы, калі існуе тэхнічнае абгрунтаванне. Напрыклад, у мясцовасці суровыя зімы.

жалезабетонныя збудаванні

Прылада студні з жалезабетону.

Найбольш распаўсюджаныя гатовыя завадскія калодзежы з жалезабетону.

З чаго складаецца такі калодзеж

Прылада вадаправоднага калодзежа з бетонных кольцаў такое:

  • пліта дарожная;
  • кольца Доборные;
  • гарлавіна;
  • пліта перакрыцця;
  • Сценавыя кольца;
  • люк з вечкам;
  • дновая пліта.

Памеры кольцаў водаправодных калодзежаў прыведзены ў табліцы.

маркіроўка вырабы Памеры ў мм Вага ў кг Кошт
вышыня таўшчыня сценак Унутр. дыяметр
КС / 7/1 100 80 700 46 340
КС / 7 / 1.5 150 80 700 68 350
КС / -7 / 3 350 80 700 140 590
КС-7-5 500 80 700 230 800
КС / 7/6 600 100 700 250 825
КС / 7/9 900 80 700 410 1230
КС / 7/10 1000 80 700 457 1280
КС / 10/5 500 80 1000 320 1105
КС / 10/6 600 80 1000 340 1130
КС / 10/9 900 80 1000 640 1530
КС / 12/10 1000 80 1200 1050 2115
КС / 15/6 600 90 1500 900 2060
КС / 15/9 900 90 1500 1350 2670
КС / 20/6 600 100 2000 1550 3345
КС / 20/9 900 100 2000 2300 4015
КС / 25/9 900 120 2500 2200 16100
КO / 6 70 120 580 60 390

мантаж канструкцыі

Вадаправодныя жалезабетонныя студні часцей за ўсё мантуюцца для дамоў шматкватэрных. Для ўласных жылля яны таксама выкарыстоўваюцца. Аднак прыватнікі у большасці выпадкаў заліваюць квадратныя альбо прастакутныя па форме маналітныя будынкі (яны патрабуюць больш просты апалубкі, чым для круглых аналагаў). Будаўнічыя жа арганізацыі выкарыстоўваюць больш тэхналагічныя спосабы з ужываннем гатовых завадскіх кольцаў.

Далей коратка пра тое, як ажыццяўляецца самастойны мантаж вадаправоднага калодзежа з жалезабетону.

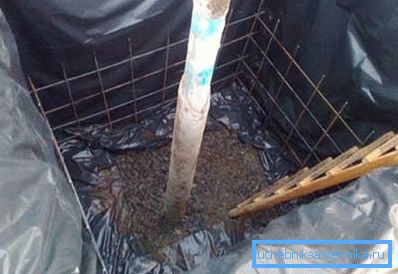

Самастойнае ўладкаванне бетоннай студні.
  1. Варта ўлічыць, што прылада апалубкі будзе ўскладненым, так як яна павінна мець адтуліны для латкоў сеткі і ўваходу.
  2. Спачатку трэба выкапаць котлован.Его сценкі павінны быць шырэй памеру будучага калодзежа на 20 см.
  3. Далей на дно ямы варта насыпаць 20 см друзу альбо пяску. Дадзены пласт будзе асновай сцен і паслужыць дренажом.
  4. Сценкі катлавана неабходна атуліць рулоннай гідраізаляцыяй - поліэтыленавай плёнкай, гідраізол, руберойдам. Такі насціл таксама не дазволіць вадзе з бетону убірацца ў грунт, тым самым памяншаючы трываласць збудавання.
  5. Затым мантуецца армавальны каркас. Зрабіць яго можна з рыфленага пруткоў, перавязаных отожженной дротам альбо завадской сеткі.
  6. Потым збіваецца апалубка. Матэрыялам для яе могуць служыць вільгацятрывалая фанера, дошкі, АСП, гладкі шыфер і пр.
  7. У гатовы палукашак заліваецца пластамі па 30 гл завадской бетон М-200 альбо самастойна замешаная сумесь. Прапорцыі раствора: 1 доля цэменту, 3 долі кварцавага пяску і 3 долі друзу. Кожны з залітых слаёў трамбуецца пры дапамозе штыкования.
  8. Калі бетон канчаткова высахне, наверх кладзецца завадская пліта, якая мае агаловак і люк вадаправоднага студні.

цагляныя аналогі

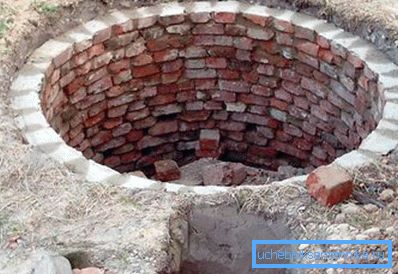

Канструкцыя з цэглы.

Прылада вадаправодных калодзежаў з цэглы - больш працаёмкі працэс. Габарыты катлавана пад іх павінны быць вялікімі, чым для жалезабетонных аналагаў. Справа ў тым, што цагліна мае патрэбу ў знешняй гідраізаляцыі, якая ўладкоўваецца з некалькіх слаёў разагрэтага бітуму.

Звярніце ўвагу! У дадзеным выпадку неабходна ажыццяўляць мур толькі з жоўтага альбо чырвонага керамічнага цэглы. Сілікатны робіцца на аснове вапны і імкліва руйнуецца ў асяроддзі вільгаці.

Кладзецца матэрыял у полкирпича. Яго гарызантальныя шэрагі перавязвалі мінімальна на 25% даўжыні элементаў. Як звязальнае рэчыва, тут ужываецца цэментава-пяшчаная сумесь у суадносінах 1: 3. Таўшчыня кладкавых швоў-1 / 1.5 гл.

Гатовыя пластыкавыя канструкцыі

Гатовае збудаванне з пластыка.
  1. Завадскія збудаванні з пластыка даюць магчымасць значнай эканоміі часу.
  2. Канструкцыя вадаправоднага калодзежа такога тыпу складаецца з тоўстай гафрыраванай трубы, выкананай з ПЭ небудзь ПП. Збудаванне мае адводы для латкоў і ўшчыльняльныя кольцы.
  3. Каб павысіць кальцавую калянасць збудаванні, яно робіцца з двухслаёвымі сценкамі.
Разборная разнавіднасць канструкцыі.
  1. Кошт пластыкавых калодзежаў досыць высокая - двухмятровы выраб перасекам 0.7 м варта 15/17 тыс. Рублёў.

мантаж збудаванні

  1. Капаецца катлаван, ледзь вялікіх габарытаў, чым сам калодзеж. Будзе дастаткова 15/20 см.
  2. Насыпаецца пясчаная падушка.
  3. Далей збудаванне апускаецца ў катлаван.
  4. Калі канструкцыя мае пригружную камеру, яна заліваецца бетонным растворам. Дзякуючы гэтаму калодзеж не будзе ўсплываць у вільготным глебе.
  5. У будынку ўсталёўваюцца камунікацыі і абсталяванне.
  6. Вырабляецца зваротная засыпанне.

выснову

Студні для водоснабжающей сеткі выконваюць важную функцыю. У іх размяшчаецца абсталяванне, якое рэгулюе і кантралюючае працу сістэмы.

Відэа ў гэтым артыкуле дапаможа вам зразумець яе тэму.
