Тэлефонная каналізацыя: асаблівасці пабудовы і эксплуатацыі

Тэлефонная каналізацыя - гэта збудаванні заглыбленага тыпу, пабудаваныя з ужываннем труб і калодзежаў. Збудаванні прызначаны для схаванага і абароненага размяшчэння слаботочных або оптавалаконнай праводкі. У гэтым артыкуле мы разгледзім тое, якія тыпы каналізацый сувязі сёння ўжываюцца, і якія асаблівасці іх выкарыстання.

Асноўныя тыпы іх канструктыўныя асаблівасці

Каналізацыя сувязі, у адпаведнасці з прызначэннем, падзяляецца на два тыпу:

• магістральная каналізацыя - гэта складаная сістэма, якая складаецца з труб, калодзежаў, і іншых элементаў, прызначаных для пракладкі магістральнага кабеля.

Збудаванне пачынаецца са станцыйных калодзежаў і ідзе па асноўных напрамках. Па ходзе магістралі, на вызначанай адлегласці адзін ад аднаго, размяшчаюцца назіральныя студні і размеркавальныя шафы.

Калодзежы прызначаны для праверкі цэласнасці кабеляў і для экстранага правядзення іх замены або рамонту. У размеркавальных шафах усталёўваецца адмысловае размеркавальная абсталяванне, ад якога магістраль дзеліцца на другарадныя размеркавальныя лініі.

• размеркавальная каналізацыя ўяўляе сабой трубаправод з меншым дыяметрам перасеку, чым трубаправод, які выкарыстоўваецца для пракладкі магістралі. Збудаванні бяруць пачатак ад размеркавальнага абсталявання і вядуць непасрэдна да канчатковым карыстальнікам.

Важна: У магістральны трубаправод прынята будаваць толькі магістральную трасу. Адпаведна ў размеркавальныя каналы пракладваецца кабель меншага дыяметра. Але, калі розныя трасы супадаюць, яны могуць быць выкладзеныя ў адзін трубаправод.

У адпаведнасці з канструктыўнымі асаблівасцямі каналізацыя сувязі падзяляецца на:

• Одноотверстные мадыфікацыі, у якіх трубаправод па ўсёй даўжыні ўяўляе сабой адзін канал;
• Многоотверстные мадыфікацыі у якіх ужытыя блокі з некалькіх труб.

Правілы будаўніцтва тэлефоннай каналізацыі мяркуюць магчымасць прымянення не толькі бетонных і керамічных, але і поліэтыленавых труб, кошт якіх менш высокая.

Выбар труб вызначаецца ў адпаведнасці з геадэзічнымі асаблівасцямі рэгіёну. Таму, перад правядзеннем будаўнічых работ, складаецца праект, у якім разам з такімі параметрамі як глыбіня кладкі і дыяметр, пазначаецца тып труб, у адпаведнасці з прымененай матэрыяламі, а таксама тып і колькасць назіральных калодзежаў.

Правільна спраектаваная і пабудаваная каналізацыя дазваляе выконваць пракладку замену і мантаж праводкі сваімі рукамі. Таксама можна рэгулярна праводзіць вымярэнне і рамонтна-прафілактычныя працы на лініі без неабходнасці ва выкрыцці дарожнага пакрыцця або грунту.

Акрамя таго, правільна спраектаванае і пабудаванае збудаванне забяспечвае аптымальную абарону пракладзенай праводкі ад электрахімічнай карозіі і ад механічных пашкоджанняў.

Патрабаванні, што прад'яўляюцца да правядзення будаўнічых работ

Будаўніцтва тэлефоннай каналізацыі выконваецца ў строгай адпаведнасці з шэрагам тэхнічных патрабаванняў, правілаў і нормаў (см.также артыкул Падлучэнне пральнай машыны да каналізацыі і вадаправода: 5 нескладаных і самастойных крокаў).

Галоўным патрабаваннем, што прад'яўляюцца да правядзення будаўніцтва тэлефонных сетак, з'яўляецца працяглы эксплуатацыйны рэсурс збудаванняў. Адпаведнасць гэтаму патрабаванню вызначаецца працаздольнасцю і надзейнасцю збудаванняў.

У сувязі са з'яўленнем оптавалакновых сетак, каналізацыйныя сістэмы будуюцца з улікам магчымасці пракладкі сетак абодвух тыпаў. У некаторых выпадках будуюцца асобныя трубаправоды, разлічаныя для асобнай пракладкі оптавалакна.

У ходзе праектавання і наступнага будаўніцтва каналізацыі неабходна прадугледзець абарону ад наступных фактараў:

• пранікненне газу або вады ў трубаправоды і студні;
• каразійныя працэсы (электрахімічная карозія);
• тэктанічная актыўнасць і, як следства, механічныя ўздзеяння і пашкоджанні сетак;
• тэмпературныя ўздзеяння.

У адпаведнасці правіламі будаўніцтва, пры закладцы падземнай кабельнай сеткі, падбіраецца непраезджымі частку вуліцы з якасным дарожным пакрыццём. Не рэкамендуецца пракладка трубаправода пад скрыжаваннямі праезнай часткі дарог і рэйкавых шляхоў, дзе на грунт аказваецца істотная механічная нагрузка.

Асаблівасці будаўніцтва назіральных прылад

Інструкцыя праектавання і наступнага будаўніцтва каналізацый сувязі прадугледжвае абавязковае наяўнасць назіральных прылад розных тыпаў.

Назіральныя студні могуць быць наступных тыпаў:

• прахадныя - ўсталёўваюцца на прамых участках трас;
• кутнія - ўсталёўваюцца на ўчастку павароту з кутом больш за 15 ?;
• разветвительные - ўсталёўваюцца на тых участках, дзе траса разводзіцца на некалькі розных напрамкаў;
• станцыйныя - ўсталёўваюцца на участках подвода трасы да тэлефонных станцыях.

У адпаведнасці з патрабаваннямі, што прад'яўляюцца да будаўніцтва тэлефоннай каналізацыі, назіральныя студні павінны размяшчацца адзін ад аднаго на адлегласці не больш за 150 м. Такія патрабаванні прадыктаваны меркаваннямі прастаты і эфектыўнасці перацяжкі праводкі паміж студнямі падчас правядзення рамонтна-аднаўленчых або мантажных работ.

Жалезабетонныя назіральныя могуць быць зборныя і полносборных. Сёння дапускаецца прымяненне назіральных калодзежаў, вырабленых з іншых матэрыялаў. Зрэшты, іх выкарыстанне павінна быць матываваны асаблівасцямі ўчастка або характарыстыкамі грунта, у які заглубляются сетку.

Важна: У мэтах павелічэння ёмістасці каналізацыі ўжо эксплуатаваныя назіральныя прылады не рэканструююцца, а дапаўняюцца новымі студнямі, якія закладваюцца ў непасрэднай блізкасці ад старых назіральных прылад.

Патрабаванні, што прад'яўляюцца да пракладцы каналаў

Інструкцыя пракладкі труб павінна адпавядаць шэрагу патрабаванняў, сярод якіх адзначым наступныя моманты:

• Унутраная паверхня выкарыстоўваюцца труб, незалежна ад тыпу ужытыя матэрыялаў, павінна быць гладкай.
• Незалежна ад тыпу ужытыя труб, гатовае будынак не павінен аказваць шкоднага ўздзеяння на праводку.
• Гатовы трубаправод павінен характарызавацца устойлівасцю да механічных нагрузак, тэмпературных перападаў і ўздзеянню грунтавых вод.
• Пры ўладкаванні размеркавальных сетак павінны выкарыстоўвацца трубы з поліэтылену з дыяметрам ўнутранага перасеку 55-58 мм.
• Пры ўладкаванні магістральных сетак прымяняюцца трубы, вырабленыя з бетону ці азбестацэменту з дыяметрам ўнутранага перасеку 90-100 мм. У асобных выпадку могуць быць ужытыя поліэтыленавыя аналогі з дыяметрам не менш за 63 мм.

Асаблівасці пракладкі сетак

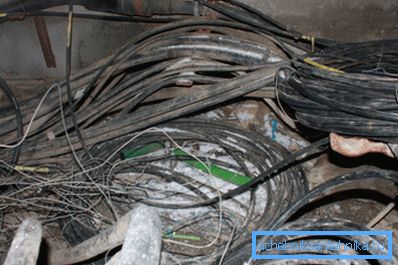

У каналы можна ўкладваць кабелі, прызначаныя для ўсіх відаў сувязі.

Пракладка выконваецца ў адпаведнасці з наступнымі патрабаваннямі:

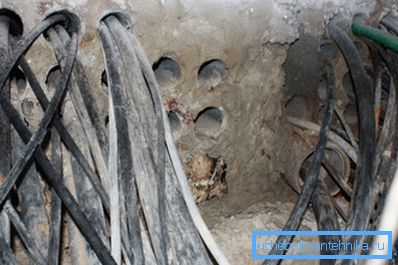

• Пракладка выконваецца ў свабодных каналах сувязі, у якіх павінна размяшчацца не больш за шэсць правадоў аднаго тыпу.
• Каналы сувязі, у якіх пракладзена оптавалакно, не павінны выкарыстоўвацца для размяшчэння электрычнай праводкі.
• Калі канал займаюць электрычныя кабелі, то пракладка небронированного оптавалакна дапускаецца выключна ў папярэдне пракладзеных поліэтыленавых трубах ПНД-32-Т.
• Браняваныя кабелі пракладваюцца як па свабодных, так і па занятых каналах без выкарыстання поліэтыленавых труб.
• Пракладка небронированной праводкі выконваецца ў калектарах малога перасеку.
• Дыяметры пракладзеных кабеляў сувязі ў суме не павінны быць больш 75% дыяметра перасеку канала.

Спосабы пракладкі кабеля

Метады працяжкі кабеля залежаць ад яго тыпу і масы.

Гэтыя параметры ў абавязковым парадку неабходна ўлічыць, выбіраючы прыдатны метад і прылады экспарту.

• Кабелі з масай не больш за 1500 кг / км цягнуцца ўручную з ужываннем сінтэтычнага або сталёвага троса;
• Кабелі з масай не больш за 6000 кг / км цягнуцца з прымяненнем ручной лябёдкі, ўкамплектаванай сталёвым тросам з дыяметрам не менш за 8 мм;
• Кабелі з масай больш за 6000 кг / км цягнуцца з выкарыстаннем машыны і сталёвай ліны з дыяметрам не менш 11,5 мм.

выснову

Цяпер вы ведаеце, што сабой уяўляе сучасная тэлефонная каналізацыя, як яна будуецца і як яна эксплуатуецца. Больш карыснай і пазнавальнай інфармацыі вы зможаце знайсці, паглядзеўшы відэа ў гэтым артыкуле (чытайце таксама артыкул Поліпрапіленавыя каналізацыйныя трубы - інавацыйнае рашэнне ў сферы сантэхнікі).
