Водаправодны калодзеж: прызначэнне, разнавіднасці,

Назіральнай калодзеж вадаправода - гэта важная частка камунікацый, якая дазваляе вырабляць планавыя і аварыйныя мерапрыемствы па рамонце, абслугоўванні і мантажу водаправодных сетак. Мы разгледзім разнавіднасці такіх калодзежаў, спосабы іх будаўніцтва і пакажам, як можна збудаваць калодзеж для вадаправода сваімі рукамі.

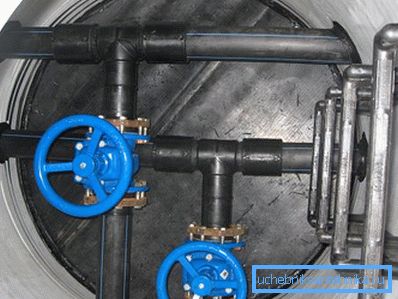

Для абслугоўвання адказных участкаў або вузлоў сістэмы майструюць вадаправодныя калодзежы.

Прызначэнне і разнавіднасці

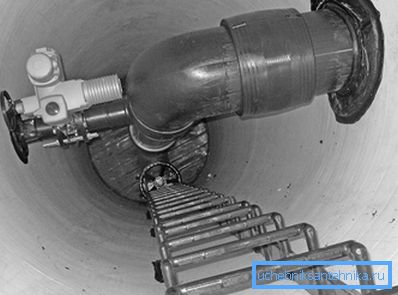

Збудаванне можа перакрываць адразу два трубаправода.

Калодзежы, якія ўсталёўваюцца на водаправодных сетках, прызначаныя для розных мэтаў, асноўнымі сярод якіх з'яўляюцца такія:

  • Ажыццяўленне кантролю за месцамі адгалінаванняў, перасячэнняў і паваротаў магістральных труб. Як правільна, любая сетку дзеліцца на прамыя ўчасткі, у пачатку і канцы якіх усталёўваюць студні для доступу да труб у выпадку аварыі ці планавых мерапрыемстваў. Акрамя таго, менавіта месца паваротаў і адгалінаванняў ўтрымліваюць злучальныя муфты і фланцы, якія найбольш часта схільныя працёкаў;
  • Магчымасць доступу да месцаў размяшчэння запорной, рэгулявальнай і запорно-рэгулявальнай арматуры. Часта ў месцах перасячэнняў і адгалінаванняў труб усталёўваецца разнастайная арматура для кіравання патокамі, для доступу да якой будуюць студню;
  • Размяшчэнне помпавых станцый, прыбораў уліку і іншага абсталявання. Шэраг разнастайных прылад размяшчаюць непасрэдна на лініі, і іх засыпанне зямлёй не прадугледжаная. Для размяшчэння такіх прылад і доступу да іх будуюць спецыяльныя рэзервуары;
  • Для прыёму і дрэнажавання вынікаючай з прычыны аварыі або планавага зліву вады на вадаправодзе могуць ўсталёўвацца спецыяльныя прыёмныя і дрэнажныя студні;
  • У аўтаномных сістэмах водазабеспячэння калодзеж можа служыць крыніцай пітной вады або гуляць ролю кесона над вусцем свідравіны;
  • У месцах ўводу труб у дома або праходжання скрозь іншыя перашкоды таксама ўсталёўваюцца інспекцыйныя і эксплуатацыйныя рэзервуары.

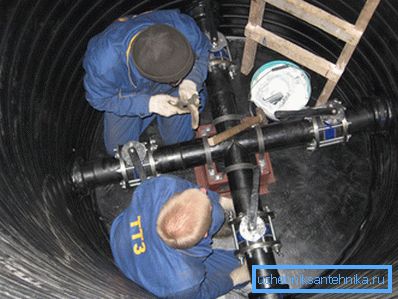

На фота паказана, як з дапамогай калодзежа рэалізаваны доступ персаналу да кропак кіравання сістэмай.

Звярніце ўвагу! Як бачым, прызначэнне ў вадаправоднага калодзежа можа быць розным, але ўсе яны прызначаны для мерапрыемстваў, звязаных з кантролем, рамонтам або абслугоўваннем сетак водазабеспячэння.

Такім чынам, у залежнасці ад прызначэння, збудаванні могуць дзяліцца па разнавіднасцям, сярод якіх можна вылучыць:

  • Інспекцыйныя калодзежы. Прызначаныя для кантролю розных адказных вузлоў і участкаў;
  • Машынныя аддзялення і станцыі размяшчэння абсталявання. Тут усталёўваюць помпы, лічыльнікі, рэдуктары і іншае абсталяванне;
  • Пункту кіравання, дзе размешчаны вентылі, краны, засаўкі і іншыя органы кіравання параметрамі сістэмы;
  • Дренажные калодзежы, прызначаныя для збору, паглынання і адводу вады.

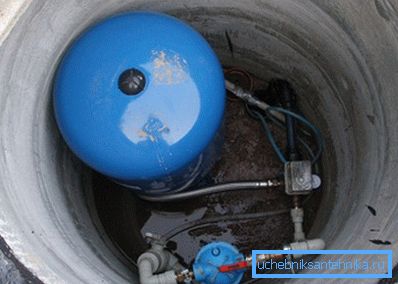

У рэзервуары можа размяшчацца гідраакумулятар і іншае абсталяванне.

У якасці прыкладу дрэнажнага збудаванні можна прывесці мокры калодзеж на вадаправодзе. Ён патрэбны для зліву вады з сістэмы ў выпадку рамонтных прац: вадкасць накіроўваецца ў гэты рэзервуар, адкуль потым выпампоўваецца помпай.

Спосабы збудаванні і матэрыялы

цагліна

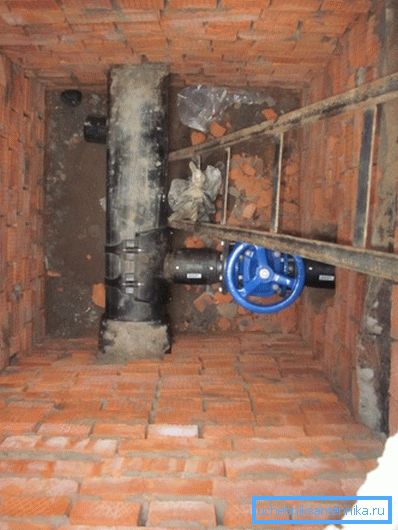

Можна пабудаваць калодзеж для вадаправода з цэглы.

Сучасны асартымент будаўнічых матэрыялаў і тэхналогій велізарны, таму і спосабаў будаўніцтва гідратэхнічных збудаванняў можа быць маса. Адным з такіх спосабаў з'яўляецца будаўніцтва рэзервуара з цэглы.

Цагліна - гэта звыклы традыцыйны будматэрыял, якасць і надзейнасць якога не выклікаюць сумненняў і правераны часам. Само сабой, з яго можна пабудаваць выдатны калодзеж для вадаправода, які праслужыць шмат гадоў.

Пры будаўніцтве цэнтралізаваных сетак дзяржаўнымі і наёмнымі службамі гэты матэрыял практычна не ўжываецца, але прыватнікі яго выкарыстоўваюць дастаткова часта.

Як правіла, кропкі размяшчэння гідратэхнічных збудаванняў (ГТС) плануюцца загадзя, і пры распрацоўцы траншэй заадно выкопваюць катлаваны для іх устаноўкі.

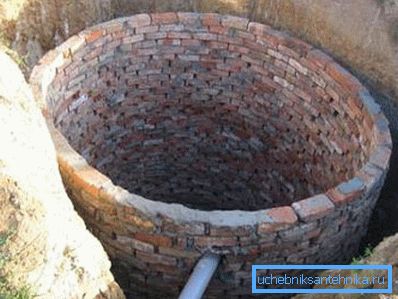

Катлаван капаюць на этапе распрацоўкі глебы.

Пры такім падыходзе вам застаецца прарабіць наступныя дзеянні:

  1. Выраўнаваць, ўшчыльніць і падсыпаць пясчана-гравійнай сумессю дно катлавана;
  2. Заліць на дне армаваную або неармированную жалезабетонную пліту;
  3. Выканаць мур сцен збудаванні з улікам адтулін для ўваходу і выхаду труб. Звычайна выкарыстоўваюць мур у полкирпича са стандартнай перавязкай шэрагаў;
  4. Накрыць сцены бетоннай вечкам з адтулінай для люка;
  5. Выканаць вонкавую гідраізаляцыю сцен;
  6. Выканаць засыпку.

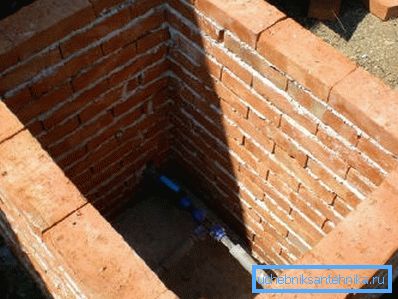

Звычайна ўжываюць мур у полкирпича.

Звярніце ўвагу! Пры будынку адтулін неабходна ўлічваць памеры закладных шклянак, а не труб. Пры ўводзе труб у шклянкі неабходна прыняць меры па гідраізаляцыі месцаў ўваходу камунікацый.

Недахопамі метаду лічаць дарагоўлю цэглы, працаёмкасць прац і параўнальна вялікія тэрміны будаўніцтва.

пластык

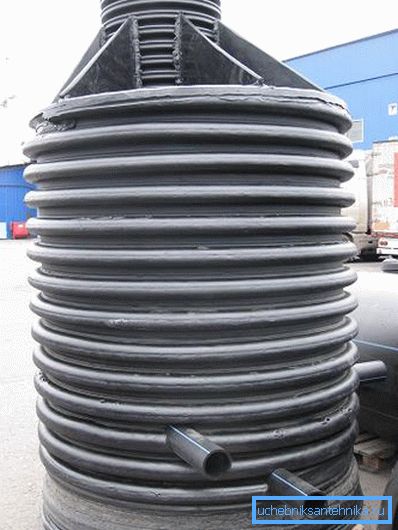

Усё большую папулярнасць набіраюць вырабы з пластыка.

Дастаткова новым, але вельмі папулярным выглядам ГТС з'яўляюцца пластыкавыя рэзервуары. Яны цалкам адпавядаюць прынятым тыпаразмерах і гатовыя да эксплуатацыі, маюць спецыялізаваныя ўводы для камунікацый з сістэмамі герметызацыі, лесвіцы і люкі.

Матэрыялы выкарыстоўваюцца самыя розныя - поліпрапілен, поліэтылен, полівінілхларыду і г.д. Звычайна сценкі корпуса выкананы з рэбрамі калянасці і гафрыравання для ўзмацнення канструкцыі. Па жаданні заказчыка выраб можа мець ўцяпленне і іншыя дадатковыя сістэмы.

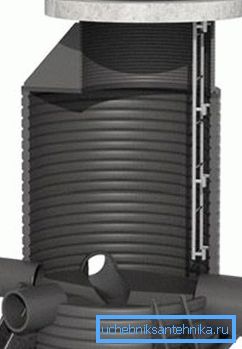

Збудаванні аснашчаны ўсім неабходным.

Мантаж ажыццяўляецца проста: на падрыхтаваную бетонную або жвіровую падушку усталёўваюць рэзервуар, мацуюць яго адмысловымі якарамі (тросы, кранштэйны, мантажныя вушы) і засынаюць. Вырабы з узмоцненым корпусам можна засыпаць звычайнай зямлёй ці пяском, звычайныя бакі з плоскімі сценкамі варта засыпаць пясчана-цэментнай сумессю.

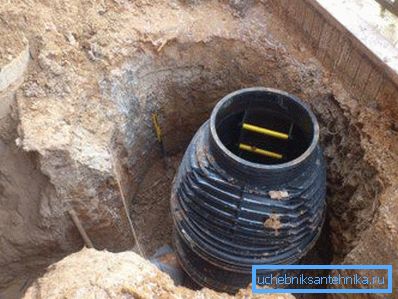

Пластыкавы рэзервуар проста усталёўваюць у патрэбным месцы, фіксуюць і засынаюць.

Станоўчыя моманты выкарыстання дадзенага тыпу канструкцый - гэта шпаркасць мантажу, прастата ўстаноўкі і поўная герметычнасць сценак, якія не баяцца працяглага кантакту з вадой. Недахоп - досыць высокі кошт.

жалезабетон

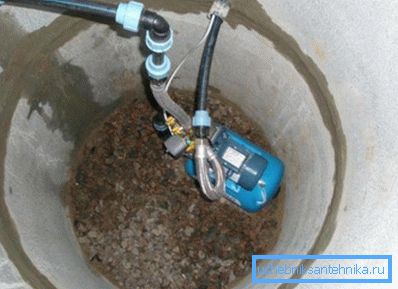

Бетон - найбольш папулярны матэрыял для будаўніцтва гідратэхнічных збудаванняў.

Найбольш распаўсюджаны і папулярны ў нашы дні матэрыял для будаўніцтва водаправодных калодзежаў - гэта жалезабетон. Гэта самы трывалы, надзейны і даўгавечны спосаб збудавання.

Існуе два спосабу выкарыстання бетону:

  1. Ліццё ў падрыхтаваную апалубку. Досыць працаёмкі метад, аднак у выніку атрымліваецца маналітная, трывалая і вельмі надзейная канструкцыя;
  2. Будаўніцтва з зборнага жалезабетону. У гэтым выпадку на аб'ект дастаўляюць гатовыя ЖБВ, якія ў нашым выпадку ўяўляюць сабой цыліндрычныя кольцы. З кольцаў складаюць калону, якую накрываюць бетоннай вечкам з каналізацыйным люкам.

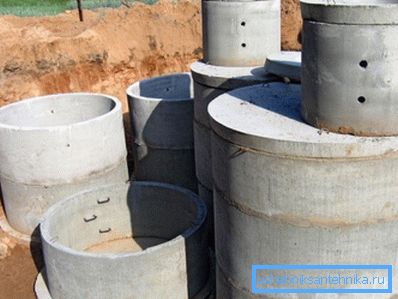

Зборныя канструкцыі больш прымальныя.

Давайце разгледзім будаўніцтва зборнага збудаванні больш падрабязна.

Для прыкладу намі складзена пакрокавая інструкцыя:

  1. Дно катлавана трамбуючы, затым робім пясчана-жвіровую падсыпку і заліваем армаваную бетонную пліту таўшчынёй 100 - 150 мм;

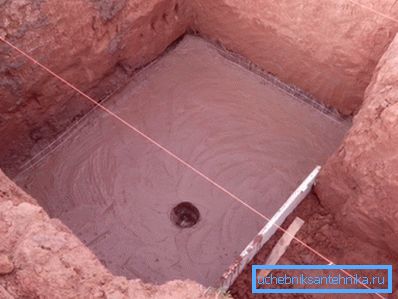

Робім бетонную падушку.
  1. Кольцы звонку апрацоўваем гідраізаляцыйных складам, масцікай або пранікальнай ізаляцыяй. У разліковых месцах выразаем з дапамогай коронковой фрэзы адтуліны для ўводу труб;

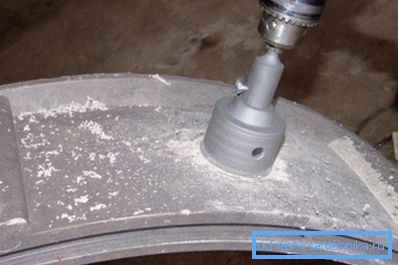

Выразаем адтуліны і робім гідраізаляцыю.
  1. Першае кольца апускаем на падсыпку з цэментава-пяшчанага раствора і выстаўляем па ўзроўні строга гарызантальна. Затым наносім раствор на месца стыку і ўсталёўваны наступнае кольца, не забываючы кантраляваць ўзровень;
  1. У выпадку нестандартнай глыбіні апошняе колца можна замяніць Доборные элементам патрэбнага памеру. Накрываем калону бетоннай вечкам з каналізацыйным люкам;

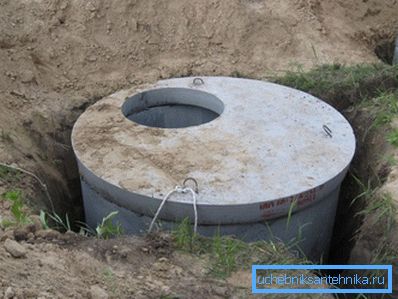

Усталёўваем вечка з адтулінай.
  1. Герметизируем стыкі растворам з даданнем вадкага шкла або адмысловым герметыкам для швоў;

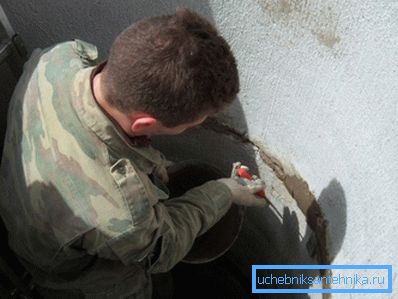

Апрацоўваем швы.
  1. Выконваем засыпанне збудаванні з папластовым ушчыльненнем шляхам штыкования арматурай або з дапамогай виброинструмента.

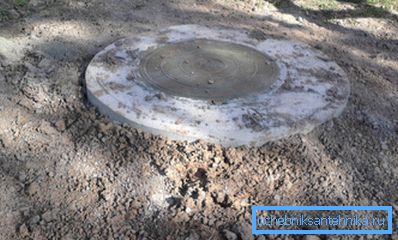

Засынаем канструкцыю.

Звярніце ўвагу! Лепш загадзя скласці чарцёж вадаправоднага студні. Гэта дапаможа пазбегнуць недакладнасцяў і памылак падчас работ.

выснову

Калодзеж для кантролю і абслугоўвання інжынерных сетак - важны элемент сістэмы падачы вады спажыўцу. Дзякуючы яму ажыццяўляецца аператыўны доступ да найбольш важным вузлах вадаправода.

Відэа ў гэтым артыкуле дазваляе ўбачыць працэс зборкі збудаванні на свае вочы.
