Вонкавая каналізацыя: як хутка і нядорага пабудаваць

Сістэма адводу сцёкавых вод з прыватнага жылога дома, у адрозненне ад кватэры, складаецца з трох асноўных элементаў. Адным з іх з'яўляецца вонкавая каналізацыя. Нягледзячы на ​​ўяўную прастату, інструкцыя па пракладцы вонкавага трубаправода мае мноства нюансаў і асаблівасцяў, пра якія і пойдзе гаворка ніжэй.

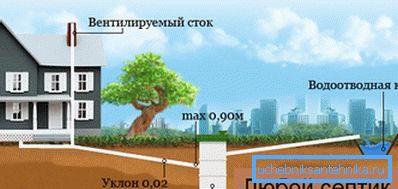

Вонкавая каналізацыйная сістэма - неабходны элемент сістэмы адводу бруднай вады

выкарыстоўваюцца матэрыялы

Да таго як пачынаць мантаж вонкавай каналізацыі, варта вызначыцца з матэрыялам, з якога вырабляюцца неабходныя для гэтага каналізацыйныя трубы, фітынгі і фасонныя дэталі.

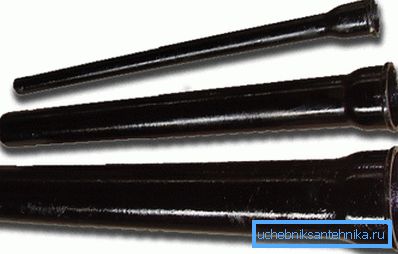

Фота чыгунных труб для каналізацыі

У цяперашні час прымяняецца:

  • чыгун - трубы важаць досыць шмат, маюць шурпатую ўнутраную паверхню, што спрыяе адукацыі каналізацыйных засоров, а для мантажу патрабуюць выкарыстання спецыялізаванай інжынернай тэхнікі;
  • бетон - масіўныя канструкцыі, якія рэдка выкарыстоўваюцца для будаўніцтва індывідуальных вонкавых каналізацыйных сетак;
  • кераміка - нядрэнны варыянт, але вырабы занадта далікатныя і могуць быць пашкоджаны ў працэсе кладкі;
  • азбестацэмент - трубы з яго таксама досыць далікатныя і ў апошні час практычна не прымяняюцца з прычыны з'яўлення больш сучасных матэрыялаў;
  • пластык;
  • шклапластыка.

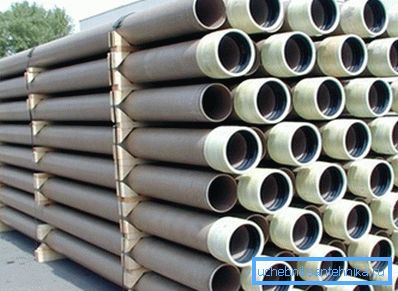

шклопластыкавыя трубы

Адмысловае распаўсюджванне атрымаў пластык.

Такія трубы і фітынгі:

  • маюць маленькі вага;
  • валодаюць добрай трываласцю;
  • ўстойлівыя да ўздзеяння хімічных рэчываў;
  • для мантажу не патрабуюць наяўнасці спецыяльнага абсталявання;
  • гладкая ўнутраная паверхня прадухіляе адукацыю засоров;
  • матэрыял здольны пераносіць нізкія тэмпературы навакольнага паветра.

Што тычыцца шклапластыка, то прылада вонкавай каналізацыі з гэтага матэрыялу таксама магчыма, але кошт падобных дэталяў будзе нашмат вышэй.

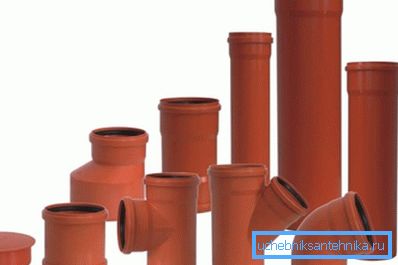

Матэрыял для пракладкі знешняй каналізацыі

Існуе некалькі разнавіднасцяў пластыкавых труб:

  • поліпрапіленавыя;
  • поліэтыленавыя;
  • полиэтилхлоридные - аптымальны варыянт, бо вытрымлівае нізкую тэмпературу навакольнага паветра і высокую - якая працякае па іх вадкасці.

Савет! Для мантажу каналізацыйнага трубаправода, які злучае ўнутраную каналізацыю з сэптык, досыць выкарыстоўваць пластыкавыя вырабы дыяметрам 110 мм. У выпадку калі труба будзе падвяргацца знешніх нагрузак, набывайце двухслаёвыя гафрыраваныя дэталі.

Вельмі карыснай будзе каштарыс на вонкавую каналізацыю, дзе адлюстравана кошт набываюцца матэрыялаў і паслуг па мантажы. Некаторыя прадугледжаныя ёю працы можна зрабіць самастойна, што зэканоміць вам грошы.

працэс мантажу

Патрабаванні нарматыўных дакументаў

Пры стварэнні разгляданай інжынернай сеткі варта прытрымлівацца пэўных нормаў, замацаваных адпаведнымі дакументамі. БНіП на вонкавы вадаправод і каналізацыю будынкаў маюць нумар 3.02.01-87.

Разгледзім асноўныя патрабаванні названых вышэй правілаў:

  1. Шырыня траншэі для трубы павінна быць зручнай для пракладкі. Мінімальная адлегласць паміж бакавой сценкай катлавана і трубаправодам складае 20 см (для труб памерам да 220 мм) і 35 см для вялікіх дэталяў.
  2. Дно траншэі павінна быць роўным, ня мець участкаў мерзлай глебы, камянёў і цвёрдых уключэнняў, на якія будзе класціся каналізацыйны трубаправод. Усе такія месцы варта прысыпаць друзлым грунтам.
  3. Для ўладкавання падушкі неабходна ўжываць пясок або друз з фракцыяй не больш за 20 мм. Таўшчыня пласта - 15-20 см. У месцах знаходжання фасонных дэталяў варта зрабіць приямки, якія дазволяць размясціць трубу роўна.
  4. Выняты грунт можна выкарыстоўваць для зваротнай засыпання трубы ў выпадку, калі ён не ўтрымлівае камяні і іншыя элементы, здольныя разбурыць пластык. Таксама глеба павінна быць прыдатная для ўшчыльнення. У адваротным выпадку неабходна ўжываць пясок.
  5. Ўшчыльняць неабходна кожны пласт таўшчынёй да 10 см.

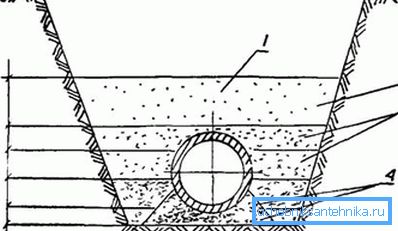

Схема засыпання трубы каналізацыі

Вонкавая каналізацыя па БНіП засынаецца па наступнай схеме (гл. Ілюстрацыю):

  1. Зона, дзе шлягай забароненая.
  2. Месца ў верхняй частцы, дзе ўшчыльненне магчыма ўручную.
  3. Прастору, якое патрабуе пільнай папластовай шлягі.
  4. Падушка, ушчыльненая з дапамогай спецыяльных ручных інструментаў.

працэс мантажу

Вонкавая каналізацыя можа быць пракладзеная сваімі рукамі. Для гэтага не трэба валодаць адмысловымі ведамі і адмысловымі навыкамі.

Разаб'ем апісанне працы па канструяванню сістэмы на некалькі этапаў:

  1. Дно загадзя выкапанай траншэі засынаецца пластом пяску таўшчынёй ад 150 да 200 мм, які старанна трамбуецца ўручную (без выкарыстання спецыяльных машын).

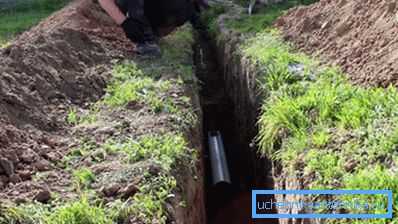

падрыхтоўка траншэі
  1. Для мантажу трубаправода выкарыстоўваюцца ПВХ-трубы і фітынгі аранжавага колеру. Усе тарцы і раструбы павінны быць старанна ачышчаны ад бруду і пылу.
  2. Пачынаць працу варта ад падмурка хаты і паступова рухацца да накапляльным калодзежа або сэптык. Калі труба ўнутранай каналізацыі выведзена вонкі, дастаткова проста апрануць раструб знешняй дэталі на тарэц. У адваротным выпадку трэба правесці свідраванне адтуліны, ўстаноўку злучальнай трубы і замацаванне яе з дапамогай цэментавага раствора або герметыка.
Пачынаць працу варта ад падмурка хаты
  1. Каб злучыць элементы паміж сабой, дастаткова ўставіць гладкі канец аднаго з іх у раструб іншага. Герметычнасць забяспечыць існуючы там гумовы ўшчыльняльнік. Яго для надзейнасці можна вышмараваць сіліконам або вадкім мылам.

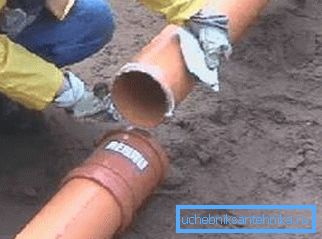

Для дадатковай герметычнасці ўжываецца сілікон
  1. Далучаная да выходнага патрубку труба ўкладваецца на пяшчаную падушку. Памятаеце, што для нармальнай працы сістэмы варта выконваць ўхіл - 2 см на кожны метр трубаправода.

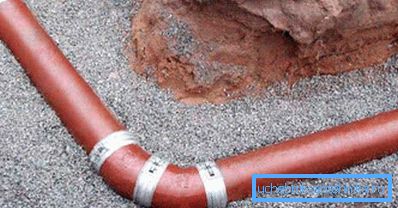

Труба ўкладваецца на падушку
  1. Калі неабходна змяніць кірунак руху каналізацыйнай трубы, выкарыстоўваюцца адводы. Рабіце плыўныя закруглення (15, 30 або 45 градусаў).

Звярніце ўвагу! Калі даўжыня водаадводнай сістэмы перавышае 12 метраў, трэба ўладкоўваць рэвізійныя студні, праз якія ажыццяўляецца прачыстка вонкавай каналізацыі. Мінімальная даўжыня паміж імі - 15 метраў або на кожным 90-градусным павароце.

  1. У адрозненне ад сістэмы ўнутранай каналізацыі, стыкоўку варта вырабляць ўшчыльную, так як знешняя сістэма не схільная вялікім тэмпературным пашырэнню.
  2. Злучаныя і выкладзеныя на дно пад ухілам трубы засынаюцца па баках пяском з прамежкавай ручной шлягай. Верхні пласт, які пакрывае трубу, ўшчыльняць ня трэба.
  3. Для ўцяплення сістэмы можна выкарыстоўваць вспененный поліэтылен. Гэта дазволіць пазбегнуць замярзання каналізацыйных сцёкаў у зімовы час пры недастатковым паглыбленні трубаправода.

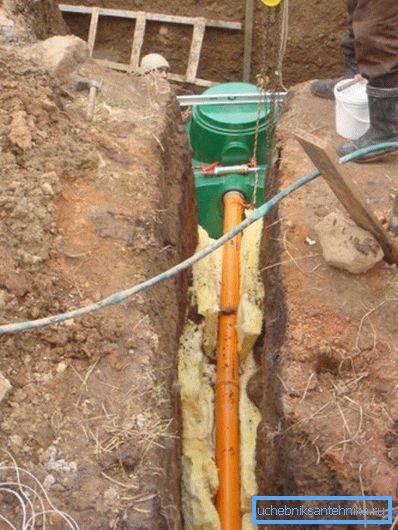

Трубаправод можна дадаткова ўцяпліць
  1. Зверху труба засынаецца пластом пяску таўшчынёй да 15 см, затым у траншэі пракладваецца электрычны кабель у гофре, неабходны для харчавання абсталявання сэптыка або станцыі біялагічнай ачысткі, пасля чаго на пясок насыпаецца выняты грунт.
Выкладзеная труба засынаецца пяском
  1. Памятаеце, што з часам траншэя дасць ўсаджванне, таму лепш насыпаць глебу з горкай.

Ўладкаванне адводзіць трубаправода

Для выдалення вычышчанай ў сцёкавую канаву выкарыстоўваецца труба дыяметрам 160 мм, таксама якая ўкладваецца ў траншэю.

Сутнасць працы складаецца ў наступным:

  1. На дно загадзя выкапанага катлавана насыпаецца пясчаная падушка. Затым пясок трамбуецца.
  2. Трубы злучаюцца паміж сабой і ўкладваюцца на падрыхтаваную падставу. Памятаеце, што тут таксама неабходна выконваць ўхіл, які дазваляе вадзе выцякаць пад уздзеяннем сілы цяжару.
  3. Тарэц трубаправода выводзіцца ў спецыяльную канаву.
  4. Апошні этап - засыпанне трубы пяском, які затым пакрываецца вынятым раней грунтам.

Звярніце ўвагу! Скід вады магчымы толькі са станцыі біялагічнай ачысткі. Толькі яна забяспечвае фільтраванне вадкасці да 95%, што прадухіляе забруджванне навакольнага асяроддзя.

Карысныя парады

Пры праектаванні і будаўніцтве вонкавай каналізацыі улічвайце наступныя нюансы:

  • колькасць паваротаў трубаправода, а таксама стыкаў розных элементаў і фасонных дэталяў павінна быць мінімальным;
  • раструбы труб павінны быць накіраваны насустрач патоку вады;
  • фітынгі і раструбы нельга караціць;
  • для кантролю за ухілам трубы ў траншэі рэкамендуецца замацаваць гарызантальны шнур.
Пасля заканчэння работ нішто не парушыць ландшафтны дызайн ўчастка

Каб пазбегнуць адукацыі лёду ў каналізацыйнай сістэме, трубы рэкамендуецца ўцяпляць. Для гэтага, як ужо згадвалася, выкарыстоўваецца вспененный пенапласт. Але можна ўжываць і іншыя матэрыялы, у тым ліку які грэе электрычны кабель (неабходны, калі каналізацыйная сістэма пракладваецца вышэй глыбіні прамярзання глебы).

выснову

Вонкавая каналізацыя - вельмі важны элемент сістэмы адводу бруднай вады. Парушэнні ў яе функцыянаванні прыводзяць да непрацаздольнасці ўсёй сеткі, а ліквідаваць праблему часам бывае вельмі складана. Таму скрупулёзна і старанна падыходзіце да выканання ўсіх відаў работ, апісаных вышэй. Больш падрабязна пра мантаж каналізацыйных сістэм можна даведацца з відэа ў гэтым артыкуле.
