Вонкавыя сеткі каналізацыі: структура і нарматыўныя

Як уладкованая сцёкавая сістэма за межамі дома? Якія матэрыялы выкарыстоўваюцца для яе будаўніцтва? Ці існуюць нейкія БНіП на вонкавыя сеткі каналізацыі? Давайце паспрабуем разабрацца.

Прылада: проста аб складаным

Для пачатку давайце высветлім, як усё ўладкована.

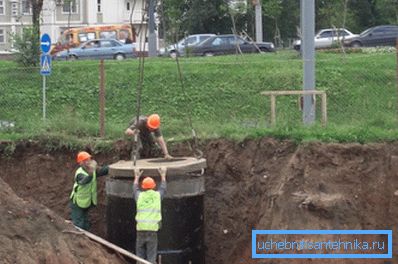

Пакінуўшы сцёкавую сістэму дома, вадкія сцёкі трапляюць у калодзеж. Тыповая схема злучэння сценак студні з выпускам лімітава простая: труба праходзіць праз адтуліну ў жалезабетонным кольцы; месца ўваходу герметызуецца цэментава-пяшчаным растворам.

Дно калодзежа ўяўляе сабой бетонны латок, накіроўвалы сцёкі да злучае студні паміж сабой трубе. Як правіла, колькасць калодзежаў адпавядае колькасці пад'ездаў шматкватэрнага дома. Напрамак руху сцёкаў выбіраецца з улікам рэльефу мясцовасці.

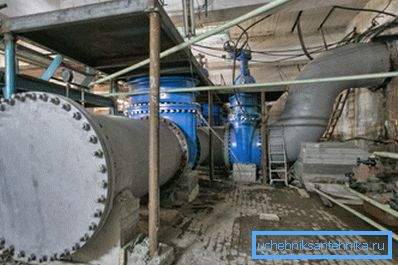

Капітан Відавочнасць падказвае: пры адсутнасці ўхілу ці неабходнасці прымусіць сцёкі рухацца ў напрамку ўзвышэння мясцовасці рух сцёкаў можна забяспечыць, вар'іруючы глыбіню калодзежаў. Акрамя таго, у асобных выпадках участкі каналізацыі робяцца напорнай; за ўздым каналізацыйных сцёкавых вод адказваюць фекальныя помпы.

Па меры аб'яднання патокаў сцёкавых вод дыяметр якія вядуць у калодзежы труб павялічваецца. Усе скіды раёна або некалькіх раёнаў горада аб'ядноўваюцца ў калектары - Самай вялікую трубу, апорнай змесціва да ачышчальных збудаванняў. Там сцёкавыя вады фільтруюцца, абеззаражваюцца і скідаюцца на рэльеф ці ў любы мясцовы вадаём.

Якія матэрыялы выкарыстоўваюцца пры будаўніцтве розных аб'ектаў каналізацыі?

• Традыцыйны матэрыял для сценак калодзежаў - чырвоны керамічны цагліна - каля паўстагоддзя таму змянілі жалезабетонныя кольцы; цяпер іх паступова выцясняюць поліэтыленавыя і поліпрапіленавыя студні.
• Трубы вырабляюцца з чыгуну і пластыкаў - поліэтылену, поліпрапілена і полівінілхларыду. Радзей прымяняюцца азбестацэмент, кераміка і жалезабетон.

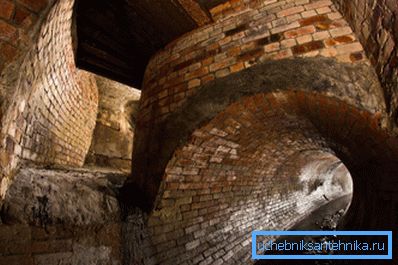

• Жалезабетонныя і керамічныя трубы выкарыстоўваюцца і для збудаванні калектараў. Апроч іх, у многіх гарадах можна сустрэць калектары з цаглянымі скляпеннямі і маналітныя жалезабетонныя канструкцыі.

нарматыўныя патрабаванні

Нам трэба будзе вывучыць два дакументы, якія маюць прамое стаўленне да цікавіць нас тэматыцы.

1. БНіП на вонкавыя сеткі вадаправода і каналізацыі мае нумар 3.05.04-85 і быў уведзены ў дзеянне яшчэ ў 1986 годзе.
2. Акрамя таго, пракладка вонкавых сетак каналізацыі рэгламентуецца зборам правіл СП 32.13330.2012. Ён заяўлены як актуалізаваць версія выдадзенага адначасова з папярэднім БНіП 2.04.03-85.

Давайце вылучым з тэксту ключавыя моманты.

БНіП 3.05.04-85

Пракладка вонкавых сетак вадаправода і каналізацыі з выкарыстаннем раструбных труб на мясцовасці з ухілам выконваецца з іх арыентацыяй раструбам ўверх па схіле.

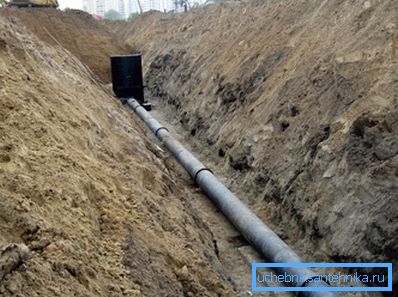

Просталінейнасць ўчастка каналізацыі паміж студнямі правяраецца з дапамогай люстэрка на прасвет. Дапушчальнае адхіленне па гарызанталі - не больш за чвэрць дыяметра, ці не больш за 5 см у кожную з бакоў; адхіленні па вертыкалі не дапускаюцца. Праверка кожнага ўчастка праводзіцца двойчы - да і пасля засыпання трубаправода.

Адхіленне верху каналізацыйнай трубы ад праектнага становішча не можа перавышаць 30 міліметраў па-за залежнасці ад даўжыні ўчастка.

Раструбные злучэння пры кладцы цэнтрах такім чынам, каб шырыня зазору была пастаяннай.

Пры перапынках у кладцы тарцы труб глушаць.

Злучэння з раструбными ўшчыльняльнікамі нельга стыкаваць примороженными.

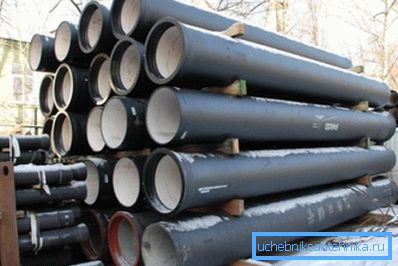

чыгунныя трубы

Раструбные злучэння чыгунных труб герметызуюцца каболкой (просмоленной або битумизированной пянькой). Заладку пажадана абараняць азбестацементавых замкам. Акрамя таго, дапускаецца выкарыстанне герметыкаў і гумовых ўшчыльняючымі кольцаў.

Глыбіня заладкі раструба рэгламентуецца дакументам.

асбестацэментныя трубы

Велічыня зазору паміж тарцамі стыкуемых труб складае:

• Пры дыяметры да 300 мм - 5 мм.
• Пры дыяметры звыш 300 мм - 10 мм.

Перад злучэннем каналізацыйных труб муфтай варта зрабіць адзнакі, якое паказвае ізаляцыі і працоўнае становішчам муфты.

Злучэння азбестацементавага ўчастка з чыгунным выконваецца з выкарыстаннем чыгуннай фасонины.

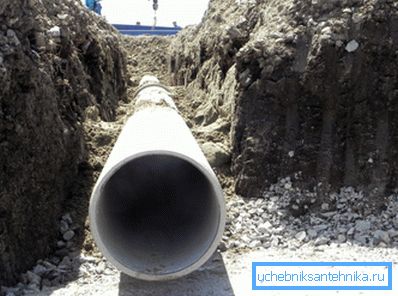

Бетонныя і жалезабетонныя трубы

Яны выкарыстоўваюцца пераважна для ліўневай каналізацыі.

Велічыня зазору паміж тарцом і ўпартай паверхняй на раструбном злучэнні складае:

• Для напорнай каналізацыі дыяметрам да метра - 12-15 мм, звыш метра - 18-22.
• Для безнапорныя каналізацыі дыяметрам да 700 мм - 8-12 мм, звыш 700 мм - 18-22.
• Для фальцевую злучэнняў - да 25 мм незалежна ад дыяметра.
• Спосабы герметызацыі стыкаў аналагічныя апісаным для чыгунных труб - з аднаго папраўкай: рэкамендуецца выкарыстанне толькі полісульфіднымі герметыкаў. Глыбіня заладкі рэгламентуецца і ў гэтым выпадку:

Звярніце ўвагу: для вадасцёкавых трубаправодаў дапускаецца заладка раструба на ўсю глыбіню цэментавым растворам класа В7,5. Пры падрыхтоўцы раствора сваімі рукамі на 1 частка цэменту бярэцца 5,24 часткі пяску.

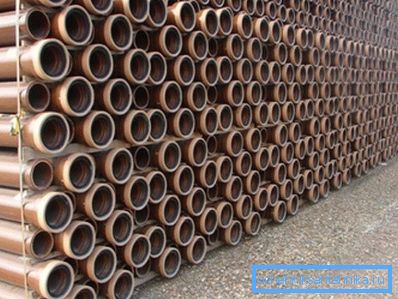

кераміка

Зазор паміж тарцамі пры дыяметры да 300 мм складае 5-7 мм, пры вялікіх дыяметрах - 8-10.

Для ўшчыльнення раструб могуць выкарыстоўвацца:

• Ужо знаёмая нам каболка з прыладай замка з цэментавага раствора класа В7,5.
• Асфальтавая масціка (пры тэмпературах сцёкаў не вышэй за 40 С).
• Полісульфіднымі герметыкі.

Інструкцыя па падборы глыбіні заладкі прысутнічае і тут:

пластыкі

Пластыкавая каналізацыя ў апошнія гады істотна прымусіла пацясніцца канкуруючыя рашэнні. Асноўная прычына яе папулярнасці - цана: скажам, трубы з ПВХ абыходзяцца танней чыгунных ў 3-5 разоў.

Якая змяшчаецца ў БНіП інструкцыя па мантажы ставіцца да труб з поліэтылену і полівінілхларыду.

• Злучэння поліэтыленавых трубаправодаў выконваюцца метадам кантактнай зваркі ўсутыч або враструб. Пры гэтым розныя віды поліэтылену (ПНД і ПВД) злучаць паміж сабой нельга.

• Будаўніцтва вонкавых сетак вадаправода і каналізацыі з выкарыстаннем поліэтыленавых труб і фасонины можна весці пры тэмпературах не ніжэй за +10 С. У маразы зварка выконваецца ў ўцепленым памяшканні (напрыклад, у перасоўны намёце з абаграваннем дызельнай цеплавой гарматай).
• Месца зваркі павінна быць абаронена ад траплення пылу і кантакту са снегам або дажджом.
• Трубаправоды з ПВХ злучаюцца на ляплю або з дапамогай гумовых ўшчыльняльнікаў. Для злепвання выкарыстоўваецца клей ГИПК-127. Месца злепвання не павінна падвяргацца механічным уздзеянням на працягу 15 хвілін; гідраўлічныя выпрабаванні праводзяцца не раней, чым праз суткі.

Важны момант: тэмпература, пры якой выконваецца склейванне, таксама лімітаваная. Яна павінна складаць +5 - +35 градусаў.

выпрабаванні

Як выпрабоўваюцца вонкавыя сеткі водазабеспячэння і каналізацыі?

Напорныя трубаправоды выпрабоўваюцца гідраўлічнаму, запампоўкай вады. Аднак пры наяўнасці тэхнічных складанасцяў з яе падачай выпрабаванні некаторых трубаправодаў могуць быць праведзены паветрам.

У якіх менавіта выпадках дапушчальныя выпрабаванні пнеўматычным спосабам?

• Пры працоўным ціску азбестацементавых, жалезабетонных і чыгунных трубаправодаў да 5 атмасфер.

• Пры працоўным ціску падземных сталёвых труб да 16 атмасфер, надземных - да 3. Зрэшты, пракладка каналізацыі сталёвымі трубамі - вельмі рэдкая выключэнне.

Даведка: залішні ціск у 1 атмасферу (1 кг / гл 2) падымае вадзяны слуп на вышыню 10 метраў. Такім чынам, паветрам можа выпрабоўвацца напорная каналізацыя з перападам вышынь да 50 метраў.

Выпрабаванні выконваюцца ў два этапы:

1. Пасля стыкоўкі ўсіх злучэнняў і частковай засыпання грунтам (да паловы слаба дыяметра). Пры гэтым злучэнні павінны быць даступныя для агляду.
2. Пасля канчатковай засыпання праводзіцца паўторнае выпрабаванне - ужо ў прысутнасці заказчыка і прадстаўнікоў эксплуатацыйнай арганізацыі.

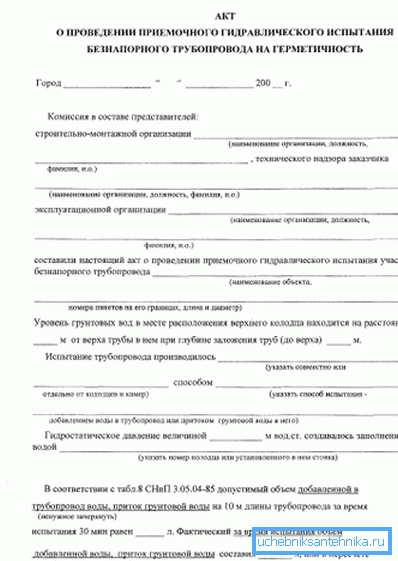

Што з безнапорныя трубаправодамі, да якіх у асноўнай масе ставіцца каналізацыя?

Калі спрасціць прыведзеныя ў дакуменце фармулёўкі, то праверка герметычнасці можа праводзіцца двума спосабамі:

1. Пры нізкім узроўні грунтавых вод (у сухіх грунтах) трубаправод запаўняецца вадой. Яе ўзровень не павінен зваліцца ў працэсе выпрабаванняў.
2. Пры высокіх грунтавых водах, насупраць, аб герметычнасці будзе сведчыць адсутнасць вады ў трубах.

Па ўзгадненні з заказчыкам выпрабаванне трубаправода можа быць выбарачным.

СП 32.13330.2012

Якім патрабаванням павінны адпавядаць вонкавыя каналізацыйныя сеткі згодна СП 32.13330.2012?

Пры праектаванні сістэмы каналізацыі павінна разглядацца магчымасць выкарыстання ачышчаных сцёкаў для водазабеспячэння вытворчасцей і арашэння сельгасугоддзяў або азелянення.

Пры падключэнні да каналізацыйнай сеткі прадпрыемстваў за межамі іх тэрыторыі будуюцца кантрольныя калодзежы.

У шэрагу выпадкаў неабходна прадугледжваць ўстаноўку лічыльніка сцёкаў:

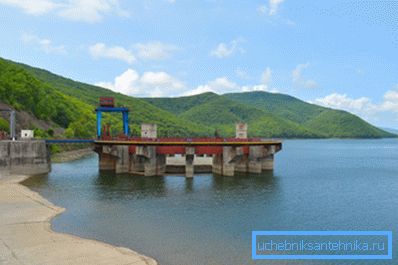

• Калі прадпрыемства не мае цэнтралізаванага водазабеспячэння або забяспечваецца вадой з некалькіх крыніц;

• Калі вытворчы працэс мае на ўвазе дысбаланс паміж спажываннем і скідам вады больш за пяць адсоткаў.

Аб'ядноўваць сцёкі некалькіх прадпрыемстваў дапускаецца, але толькі пасля праходжання iмi кантрольных калодзежаў.

Ступень ачысткі сцёкаў рэгламентуецца муніцыпальнымі службамі. Пры неадпаведнасці сцёкавых вод гэтым патрабаванням праца па іх папярэдняй ачыстцы ускладаецца на прадпрыемства.

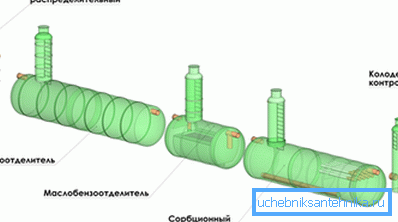

Сцёкі з некаторых тэрыторый не могуць скідацца ў ліўневую каналізацыю без папярэдняй ачысткі.

У спіс уваходзяць:

• Прамзоны прадпрыемстваў;
• аўтабазы;
• аўтазапраўкі;
• Будаўнічыя пляцоўкі;
• Аўтобусныя станцыі і аўтастаянкі;
• Гандлёвыя цэнтры;
• Склады.

Для забеспячэння бесперабойнай работы каналізацыі дакументам настойліва рэкамендуецца шэраг мерапрыемстваў:

1. Дубляванне крыніц энергазабеспячэння на напорных участках. У якасці дублюючага крыніцы могуць выкарыстоўвацца аўтаномная электрастанцыя або акумулятарная батарэя.

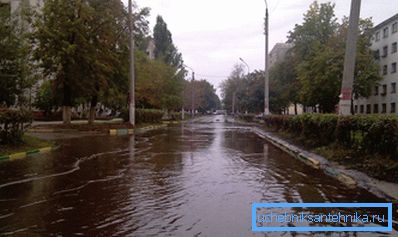

2. Дубляванне камунікацый і прылада Абводнага ліній для вырашэння праблемы залпавых скідаў.
3. Прылада буферных ёмістасцяў, зноў-такі запаўняліся пры залпавым скідзе і адпампоўвалі пазней у нармальным рэжыме.
4. Секционирование участкаў каналізацыі з магчымасцю посекционного вываду з эксплуатацыі для рамонту або абслугоўвання.

Найменшыя дыяметры труб для Самацечнай каналізацыі вызначаюцца што абслугоўваюцца аб'ектам:

заключэнне

Спадзяемся, што прыведзеная інфармацыя і нарматыўныя спасылкі будуць карыснымі чытачу. Як звычайна, дадатковыя матэрыялы па прыладзе вонкавай каналізацыі можна знайсці ў відэа ў гэтым артыкуле. Поспехаў!
