Жалезабетонныя кольцы для каналізацыі: падбор і выкарыстанне

Жалезабетонныя каналізацыйныя калодзежы адрозніваюцца практычнасцю і цалкам прымальнымі эксплуатацыйнымі характарыстыкамі. Яны досыць проста збіраюцца з тыпавых элементаў, і менавіта дзякуючы гэтай прастаце дадзеныя канструкцыі заваявалі гэтак значную папулярнасць.

У нашым артыкуле мы распавядзем, як вырабляюцца і маркіруюцца кольцы для ўладкавання гэтых калодзежаў, а таксама падрабязна апішам методыку іх мантажу сваімі рукамі.

З такіх элементаў і збіраюць сістэмы водаадвядзення

зборныя элементы

Характарыстыкі і асаблівасці вытворчасці

ЖБВ кольца для каналізацыі ўяўляюць сабой адзінкавыя вырабы, з якіх робяць назіральныя і рэвізійныя студні, якія забяспечваюць доступ да пракладзеных пад зямлёй трубаправодах. Таксама з колцавых элементаў часам збіраюць камеры сэптыкаў, студні для водазабеспячэння і іншыя канструкцыі (см.также артыкул Пластыкавыя каналізацыйныя калодзежы: віды і вобласць прымянення).

Методыка вырабу дадзеных дэталяў практычна не адрозніваецца ад тэхналогіі ліцця іншых бетонных блокаў:

  • Згодна з патрабаваннямі ДАСТ, у якасці асноўнага сыравіны выкарыстоўваецца бетон маркі не ніжэй В25. Марозаўстойлівасць вырабы павінна складаць 100 цыклаў і больш, а водапранікальнасць бярэцца на ўзроўні класа W4.
  • Для надання дэталі калянасці ў бетон ўводзіцца сталёвая арматура. У армаванні дапускаецца прымяненне гарачакачаных сталей класа ад А-І да А-ІІІ, а таксама спецыяльных марак Ат-IIIС або Ат- IVС.
Схема арматурнага каркаса

Працэс вытворчасці паходзіць па такому алгарытме:

Фота формы-апалубкі
  • У форму-апалубку усталёўваецца арматурны каркас.
  • Апалубка запаўняецца бетонам.
  • Матэрыял падвяргаецца вібрацыйны ушчыльненню, што спрыяе павышэнню механічнай трываласці і воданепранікальнасці дэталі.
  • Затым праходзіць першасная сушка вырабы, пасля чаго выконваецца распалубкі.
  • У далейшым кольцы могуць падвяргаць автоклавной апрацоўцы гарачай парай, што забяспечвае паскарэнне набору трываласці.

Звярніце ўвагу! Як і ў выпадку з іншымі жалезабетоннымі вырабамі, цана автоклавных кольцаў вышэй, але яны адрозніваюцца вялікім тэрмінам службы і запасам надзейнасці.

Дэталі зборнага калодзежа

Акрамя кольцаў па такой тэхналогіі вырабляюцца і іншыя дэталі каналізацыйных калодзежаў - дна, замкі, вечка, доборные элементы і г.д.

Маркіроўка і асноўныя тыпапамеры

Калі вам патрэбен калодзеж каналізацыйны з зборнага жалезабетону, то ў першую чаргу варта падабраць падыходныя па памеры кольца. Для палягчэння гэтай задачы варта разабрацца ў маркіроўцы такіх дэталяў.

Згодна з прынятым у нас стандартам (ДАСТ 23009 і звязаныя з ім дакументы) кожнае колца маркіруецца з дапамогай кода з некалькіх груп літар і лічбаў:

  • Спачатку ставіцца літарны індэкс, які пазначае тып вырабы, а таксама паказваецца велічыня ўнутранага дыяметра ў дэцыметрах. Напрыклад, КС10 - гэта «кальцо сценавых дыяметрам 1 метр».
  • Далей варта лічбавай індэкс, які пазначае вышыню (таксама ў дэцыметрах).
  • Трэцяя група сімвалаў выкарыстоўваецца для асаблівых адзнак. Напрыклад, пазначэнне "П" сведчыць аб тым, што пры вытворчасці выкарыстоўваўся бетон паніжанай пранікальнасці.

Акрамя таго, у маркіроўцы могуць выкарыстоўвацца такія маркіроўкі дэталяў калодзежа:

  • Сценавыя кальцо - КС.
  • Апорная кольца - КО.
  • Доборные кальцо - КД.
  • Дно або ніжняя пліта - пн.
  • Апорная пліта - ПА і г.д.
Габарытныя памеры кольцаў

Ніжэй мы прыводзім табліцу, у якой пазначаны габарыты і маса найбольш «хадавых» дэталяў, з якіх збіраюцца Ж Б каналізацыйныя калодзежы:

маркіроўка Габарыты, мм Маса, кг
дыяметр вышыня таўшчыня сценкі
КС10-3 1000 300 80 200
КС10-5 1000 500 80 330
КС10-6 1000 600 80 400
КС10-9 1000 900 80 600
КС7-3 700 300 80 130
КС7-10 700 1000 80 440
КС20-6 2000 600 100 1000
КО - 6 580 70 120 50

Звярніце ўвагу! Поўная наменклатура вельмі шырокая і дазваляе падабраць элементы практычна пад любы памер і канфігурацыю студні.

Працэс самастойнага мантажу

Калі вы вырашылі зрабіць з бетонных дэталяў (новых або б у - іх таксама можна выкарыстоўваць) сэптык, выграбную яму ці назіральнай калодзеж, то варта вывучыць методыку мантажных работ. На першы погляд асаблівых хітрасцяў тут няма, але пачаткоўцу варта звярнуць увагу на шэраг невідавочных момантаў.

Капаем катлаван пад першы элемент

Такім чынам, інструкцыя па ўзвядзенню каналізацыйнай канструкцыі на базе зборных кольцаў будзе такі:

  • Для пачатку разлічваем неабходны нам аб'ём ёмістасці, пасля чаго вызначаем колькасць і памеры падыходных дэталяў. Як правіла, вырабы дадзенага тыпу выкарыстоўваюць цалкам, без падрэзкі (надта дакучае), таму для дакладнага траплення «у памер» набываюцца доборные кольцы невялікай вышыні.
  • Затым трэба вызначыцца, ці будзем мы капаць катлаван ўручную з дапамогай шанцевого прылады, ці ж арандуем экскаватар. У другім выпадку выдаткі ўзрастуць на парадак, але і праца будзе выканана куды хутчэй.
  • Калі мы вырашылі, што справімся і рыдлёўкамі, то для пачатку выкопваем катлаван на глыбіню аднаго кальца. Усталёўваем дэталь у яму, а затым паступова пачынаем яе заглублять, апускаючы краю за кошт вынятага грунта.
Нарошчванне сценак студні

Савет! Перамяшчаць кольцы лепш з дапамогай аўтакрана, паколькі нават ўдваіх-ўтрох справіцца з такой масай будзе складана. А калі паспрабуеце перакочваць - ёсць рызыка, што дэталь расколецца.

  • Працягваем працу, нарошчваючы сценкі шляхам ўстаноўкі новых кольцаў. Пасля дасягнення патрэбнай глыбіні старанна выраўноўваем дно, якое затым засынаем пластом жвіру і герметизируем глінай або бетонам.
  • Заводзім ў калодзеж усе неабходныя трубы, праробліваючы ў сценках адтуліны з дапамогай перфаратара ці свідра з алмазнай асадкай.

Наступны вельмі важны этап - забеспячэнне воданепранікальнасці ўсёй канструкцыі.

Для гэтага:

  • У зазор паміж сценкамі катлавана і бетоннымі кольцамі засынаем гліняна-пяшчаную сумесь. Калі памеры зазору дазваляюць, можна таксама апрацаваць сценкі масцікай на аснове бітуму.

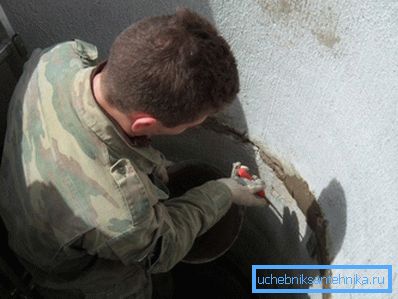

Працэс герметызацыі стыкаў
  • Ўнутры старанна замазваем швы паміж дэталямі герметыкам. Гэты ахоўны контур прыйдзецца час ад часу паднаўляць.
  • Далей накрываем наш калодзеж плітой з адтулінай для ўстаноўкі каналізацыйнага люка. Мантаваны вентыляцыйную трубу, калі канструкцыя гэта прадугледжвае.

 выснову

ЖБ кольцы для каналізацыі вельмі зручныя ў выкарыстанні. Нягледзячы на ​​значную масу, яны дазваляюць даволі хутка збіраць карпусы калодзежаў і сэптыкаў, пры гэтым кошт канструкцыі атрымліваецца цалкам прымальнай.

Калі дадзеныя элементы вас зацікавілі, рэкамендуем вывучыць іх больш падрабязна, прагледзеўшы відэа ў гэтым артыкуле.
